Wybierz narzędzie Linia lub Pióro .
Ostatnia aktualizacja
27 paź 2025
Korzystaj z funkcji przyciągania do stycznej, aby tworzyć lub edytować linie idealnie styczne do krzywych lub ścieżek, zapewniając przejrzyste i dokładne połączenia geometryczne.
Przyciąganie styczne jest przydatne podczas tworzenia logo, rysunków technicznych i projektów, w których linie muszą płynnie łączyć się z krzywymi. Zapewnia to, że linie stykają się z krzywą dokładnie w jednym punkcie, eliminując domysły i poprawiając dokładność podczas pracy z okrągłymi lub organicznymi kształtami.
Zanim zaczniesz
Upewnij się, że Geometryczne linie pomocnicze są zaznaczone w Preferencje > Inteligentne linie pomocnicze.
Narysuj nową linię lub wybierz istniejącą do edycji w pobliżu krzywej lub ścieżki.

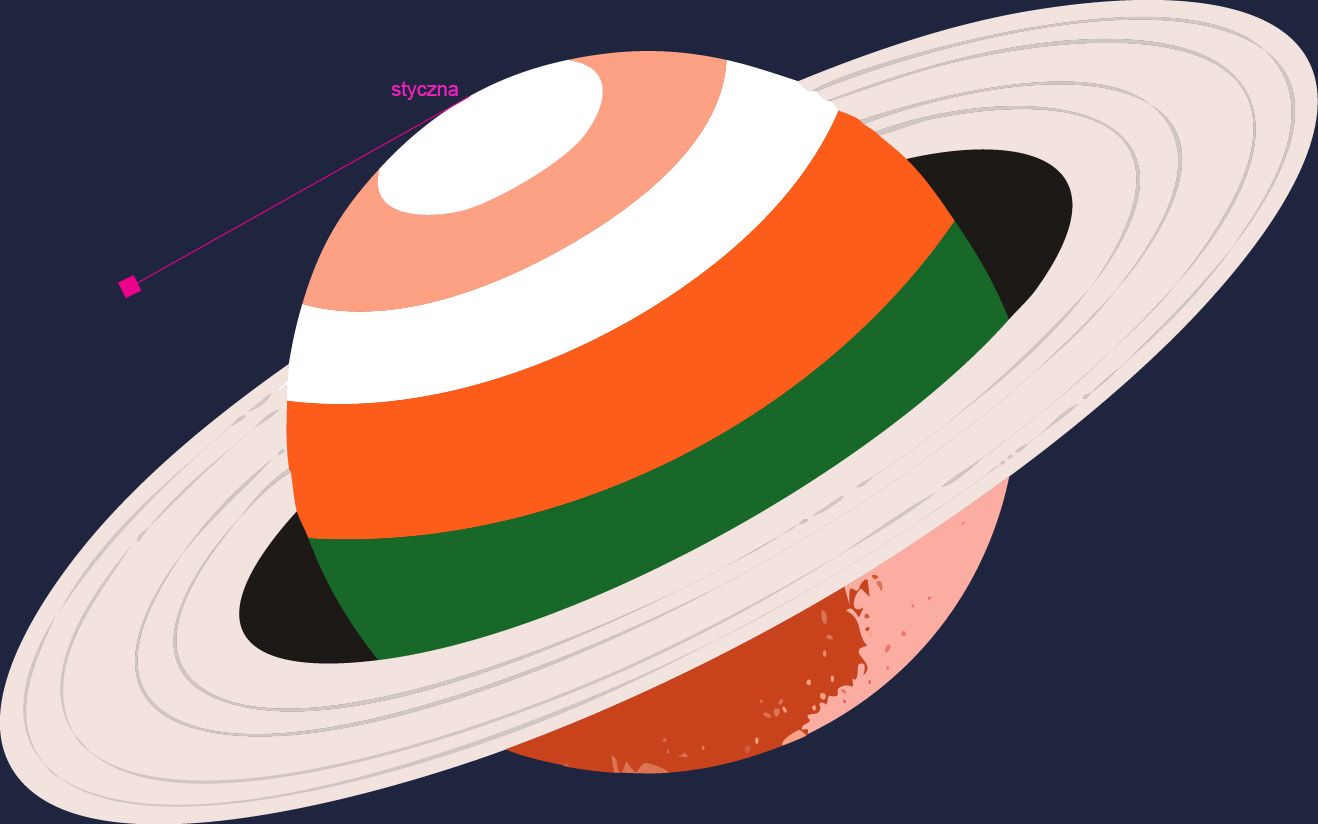

Przeciągnij punkt końcowy linii w kierunku krzywej lub okręgu. Gdy punkt końcowy zostanie wyrównany stycznie, pojawi się podpowiedź dotycząca styczności i podświetlenie.
Zwolnij przycisk myszy lub pióro, aby przyciągnąć linię stycznie do krzywej.
Aby dostosować istniejące linie i dodać styczne punkty końcowe, przeciągnij punkty kontrolne, aż pojawi się wskaźnik styczności.
Przyciąganie styczne jest domyślnie włączone. Możesz je wyłączyć w sekcji Preferencje > Inteligentne linie pomocnicze > Geometryczne linie pomocnicze.
Uwaga:
Przyciąganie jest ograniczone tylko do punktów końcowych linii. Przyciąganie styczne w środku linii nie jest obsługiwane.
