Wybierz narzędzie Dimension z paska narzędzi.
Ostatnia aktualizacja
12 gru 2025
Dowiedz się, jak typ narzędzia Wymiar Liniowy pozwala wykreślić długość linii i odległość między dowolnymi dwoma punktami.
Wykreślone wymiary liniowe są wyrównane, pionowe lub poziome.
- Wymiar wyrównany: Jest to bezpośrednia odległość między dwoma punktami.
- Wymiar pionowy: Jest to pionowa odległość między dwoma punktami.
- Wymiar poziomy: Jest to pozioma odległość między dwoma punktami.

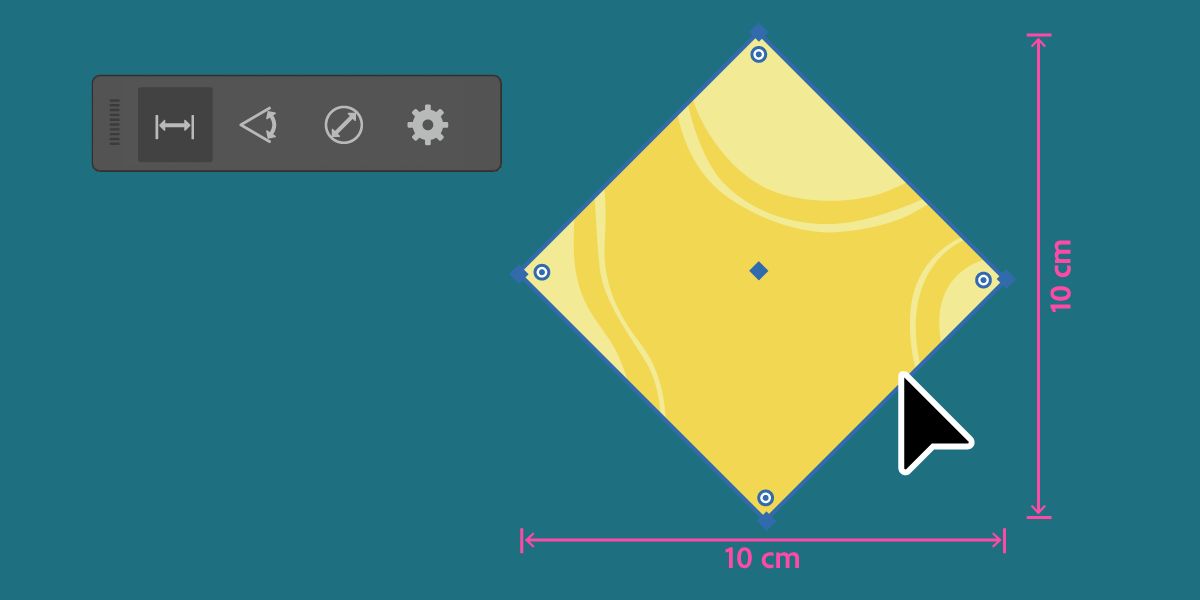

Nakreślanie wymiarów pionowych i poziomych obiektów
Możesz łatwo wykreślić pionowe i poziome wymiary obiektu. Wymiary te mogą różnić się od wymiarów obwiedni po obróceniu obiektu. Po obróceniu nakreślone wymiary będą dopasowane do nowych wymiarów pionowych i poziomych.
Wybierz Linear Dimension z paska zadań, który się pojawi.
Naciśnij Option (macOS) lub Alt (Windows) podczas przesuwania kursora nad ścieżką obiektu.
Kliknij obszar roboczy, gdy pojawi się różowa linia pomocnicza.
Nakreślanie bocznych wymiarów prostych kształtów
Można łatwo nakreślić boczne wymiary prostych kształtów, takich jak prostokąty, wielokąty, segmenty linii i gwiazdy.
Wykreśl boczne wymiary prostych kształtów, takich jak sześciokąt.
Wybierz narzędzie Dimension z paska narzędzi.
Wybierz Linear Dimension z paska zadań, który się pojawi.
Umieść wskaźnik myszy na boku kształtu, aż pojawi się różowa linia pomocnicza, a następnie nakreśl wymiary:
- Wymiar wyrównany boku: Przeciągnij, utrzymując linię pomocniczą równolegle do boku, a następnie zwolnij.
- Wymiar pionowy boku: Przeciągnij, utrzymując linię pomocniczą równolegle do boku, zmień kierunek tak, aby linia pomocnicza była pionowa, a następnie zwolnij.
- Wymiar w poziomie boku: przeciągnij, zachowując linię pomocniczą równolegle do boku, zmień kierunek, tak aby linia pomocnicza była pozioma, a następnie puść.
Aby zmienić położenie obiektów wymiarowych, przeciągnij obiekt za pomocą narzędzia Dimension.
Aby zmienić ustawienia wyznaczonego obiektu wymiarowego, wybierz obiekt wymiarowy za pomocą narzędzia Selection i wprowadź zmiany w panelu Properties.
Uwaga:
Gdy zniekształcasz obiekt, powiązane wymiary nie aktualizują się automatycznie.

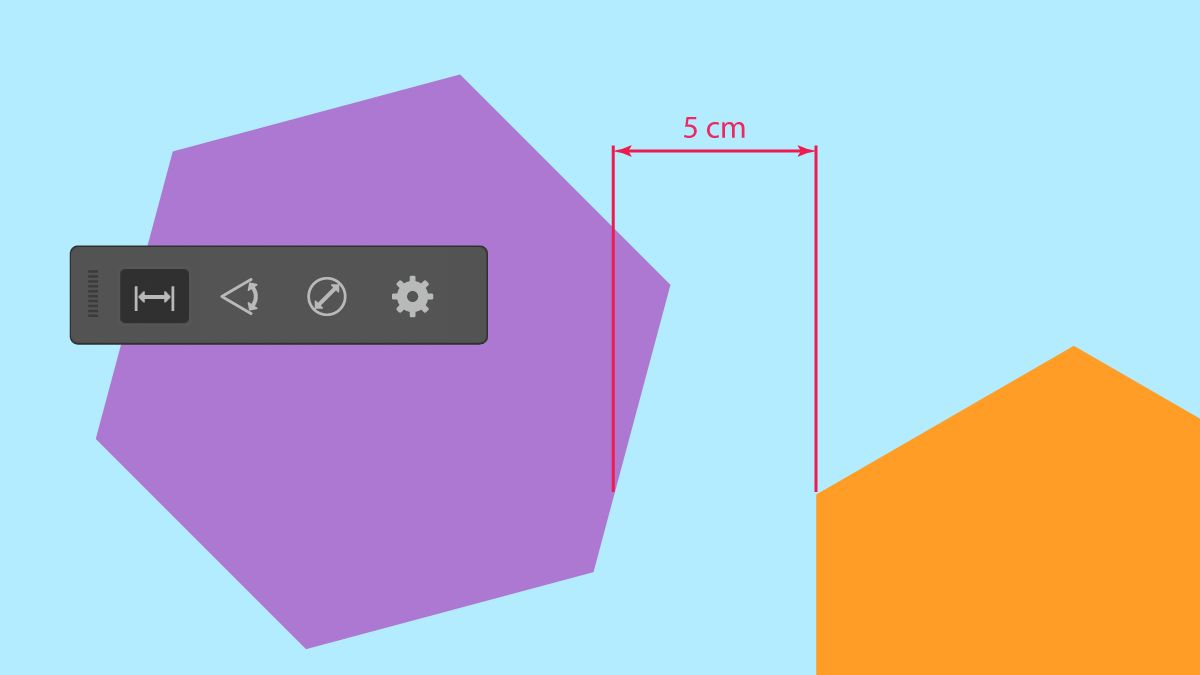

Nakreślanie odległości pomiędzy dowolnymi dwoma punktami
Wybierz narzędzie Dimension z paska narzędzi.
Wybierz Linear Dimension z paska zadań, który się pojawi.
Kliknij pierwszy punkt, a następnie drugi. Możesz następnie nakreślić następujące wymiary:
- Wymiar wyrównany: kliknij ponownie.
- Wymiar w pionie: przesuń mysz w poziomie, a następnie kliknij.
- Wymiar poziomy: Przesuń mysz pionowo, a następnie kliknij.
Wskazówka:
Jeśli do segmentu ścieżki zastosowano pociągnięcie, możesz dokładnie zmierzyć jego wymiar liniowy, przyciągając do jego granic podglądu. Aby włączyć granice podglądu, wybierz Illustrator > Settings > General (macOS) lub Edit > Preferences > General (Windows), a następnie wybierz Use Preview Bounds.
