Wybierz narzędzie Linia lub Pióro .
Ostatnia aktualizacja
27 paź 2025

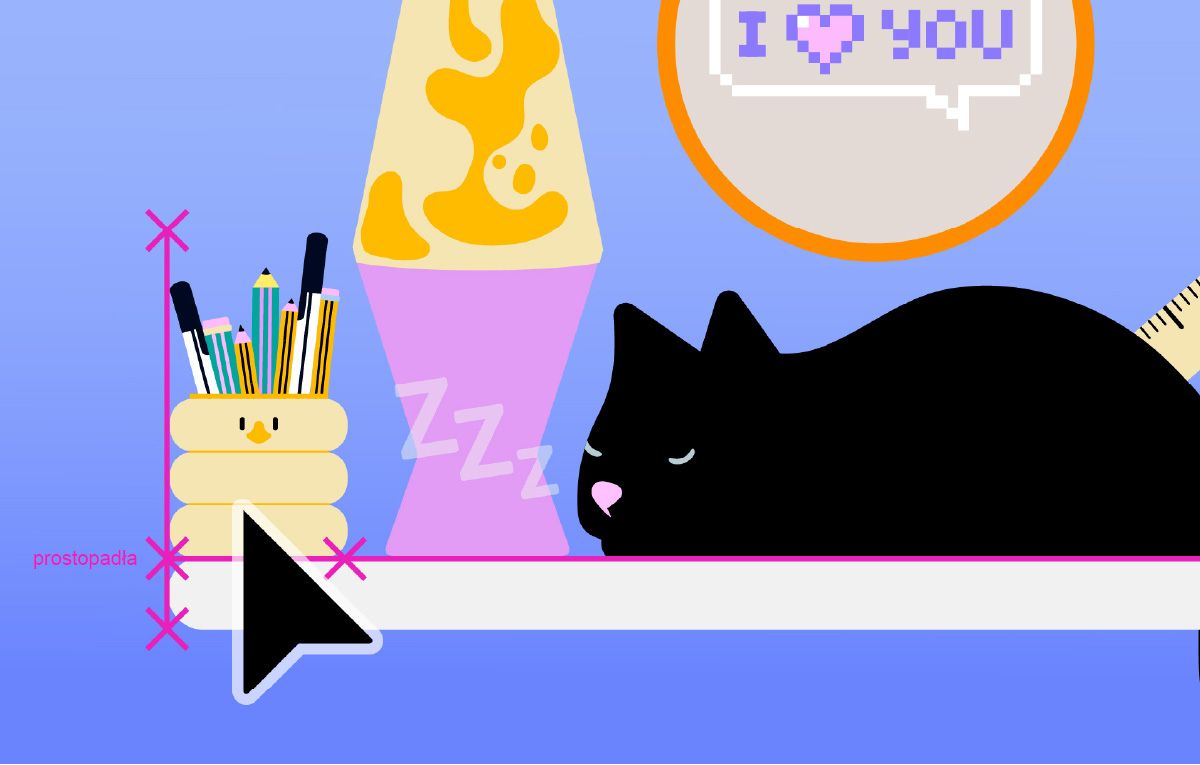

Użyj funkcji przyciągania prostopadłego, aby wyrównać punkty końcowe linii pod idealnym kątem prostym do prostych ścieżek, zapewniając precyzyjne połączenia geometryczne.
Przyciąganie prostopadłe jest szczególnie przydatne w przypadku schematów architektonicznych, rysunków technicznych i ilustracji wektorowych, które wymagają dokładnych kątów prostych.
Zanim zaczniesz
Upewnij się, że Geometryczne linie pomocnicze są zaznaczone w Preferencje > Inteligentne linie pomocnicze.
Narysuj nową linię lub wybierz istniejącą linię do edycji w pobliżu innej prostej ścieżki.
Przeciągnij punkt końcowy linii w kierunku prostej ścieżki. Gdy linia wyrówna się pod kątem 90°, pojawi się wskazówka linii prostopadłej.
Zwolnij przycisk myszy, aby przyciągnąć linię pod kątem prostym.
Aby dostosować istniejące linie, przeciągnij punkty kontrolne, aż pojawi się wskaźnik prostopadłości.
Przyciąganie prostopadłe jest domyślnie włączone.Możesz je wyłączyć w sekcji Preferencje > Inteligentne linie pomocnicze > Geometryczne linie pomocnicze.
Uwaga:
- Przyciąganie jest obsługiwane tylko między dwiema liniowymi ścieżkami.Nie można przyciągnąć linii prostopadle do zakrzywionej ścieżki.
- Przyciąganie jest ograniczone tylko do punktów końcowych linii.Przyciąganie prostopadłe w środku linii lub w wielu punktach nie jest obsługiwane.
