Trabalhando com escopos de vídeo

O painel Video Scopes foi atualizado para usar novos Vectorscope, Waveform Monitor, RGB Parade e RGB Overlay scopes desenvolvidos especificamente para o modo Color. Embora esses novos scopes ainda não tenham paridade completa de recursos com o painel anterior, o desempenho, a visualização de gráficos e as retículas de escala foram significativamente melhorados.

Se precisar usar os escopos Lumetri mais antigos, você pode selecionar o menu ao lado do título do painel e escolher Mostrar escopos legados para alternar entre os modos de escopo.

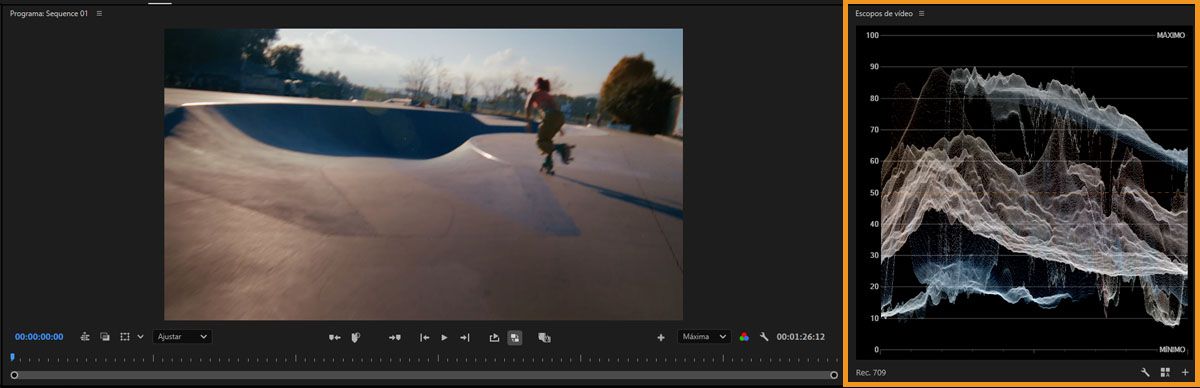

Uso do painel Video Scopes

O painel Video Scopes exibe uma variedade de análises do quadro de vídeo na posição do indicador de reprodução na sequência atual. A análise representa o resultado de todos os efeitos, incluindo todos os efeitos de cor, que estão afetando a imagem e que serão exibidos pelo Premiere, seja como uma renderização durante a Exportação, seja por meio da função Transmitir para um monitor externo.

O painel Escopos de vídeo é diferente do heads-up display (HUD). Enquanto o HUD exibe uma das diversas análises e sobreposições específicas para cada controle que você está utilizando, os Escopos de vídeo mostram um conjunto de diferentes visualizações do sinal que está sendo emitido pelo pipeline de processamento de imagem. Esta é uma abordagem mais tradicional adequada para uma análise cuidadosa do resultado e QC do programa.

Layout dos Escopos de vídeo

Como um painel independente, você pode movê-lo pelo espaço de trabalho para qualquer posição que desejar ou arrastá-lo para outro monitor como uma janela independente. Existem dois menus à sua escolha para configurar o Layout do Escopo de Vídeo.

Opções de layout

Quatro opções permitem escolher como o painel Video Scopes deve ser orientado.

• Automático: Esta é a configuração padrão. A disposição dos janelas de vídeo depende da proporção do painel. Fino e alto colocam você em um arranjo vertical, enquanto largo e baixo colocam você em um arranjo horizontal. Retangular coloca você no modo grade.
• Grade: Força o modo grade independentemente de como o painel é dimensionado.
• Horizontal: Força o modo horizontal independentemente de como o painel é dimensionado.
• Vertical: Força o modo vertical independentemente de como o painel é dimensionado.

Adicionar Escopos

Escolha qualquer um dos escopos na lista para adicioná-lo ao layout atual. Os seguintes escopos estão disponíveis no momento:

• Vectorscope: Mostra uma análise polar (circular) da matiz e saturação encontradas na imagem. A matiz é representada pelo ângulo do gráfico em relação ao centro, enquanto a saturação é representada pela distância do gráfico em relação ao centro. O centro é dessaturado, enquanto extensões maiores representam mais saturação. Dois entalhes em cada retícula do vectorscope indicam 75% (interno) e 100% (externo) de saturação. Um gráfico centralizado implica uma temperatura de cor bem equilibrada em toda a imagem. Um gráfico descentrado indica uma projeção de cor (matiz). A cor falsa mostra quais partes do gráfico correspondem a quais cores na imagem.
• Waveform Monitor: Exibe uma análise dos níveis de luminância em toda a imagem. Cada linha da imagem é analisada da esquerda para a direita e plotada como um gráfico de onda, com a altura indicando o Brilho de cada pixel nessa linha. Formas de onda mais altas implicam valores de luminância mais altos; formas de onda mais baixas implicam valores de luminância mais baixos. Todas as linhas sobrepostas mostram a distribuição total de realces (próximo ao topo), tons médios e sombras na imagem. A cor falsa mostra quais partes do gráfico correspondem a quais cores na imagem. A luminância máxima definida pelo gerenciamento de cores é mostrada como a linha MAX, enquanto o preto 0% é mostrado como a linha MIN. Se você estiver exibindo conteúdo HDR, uma linha branca de referência âmbar indica o nível atual de Branco Gráfico definido pelo gerenciamento de cores, que funciona como o limite que separa os níveis SDR abaixo dos picos HDR acima.
• Parade: Mostra uma análise de cada canal de cor da imagem usando gráficos de forma de onda. Desequilíbrios de temperatura de cor podem ser vistos em regiões tonais específicas do sinal, conforme refletido nas alturas desiguais dos três gráficos no topo e na parte inferior. Grandes diferenças entre os níveis dos três canais indicam uma projeção de cor, enquanto pequenas diferenças indicam um sinal com equilíbrio neutro, sendo que a magnitude do desequilíbrio indica se o problema está nas luzes, na parte superior, ou nas sombras, na parte inferior. As grades são iguais às do monitor de forma de onda.
• Overlay: idêntico ao parade RGB, exceto que as três formas de onda dos canais são sobrepostas. Zonas tonais onde esses três canais se alinham podem ser vistas em branco conforme as formas de onda matizadas em vermelho, verde e azul se alinham de forma aditiva. Zonas tonais onde as três formas de onda divergem podem ser vistas como partes cada vez mais saturadas das três formas de onda. Essencialmente, divergências no topo implicam um desequilíbrio de temperatura de cor nos realces, enquanto divergências na parte inferior implicam um desequilíbrio de temperatura de cor nas sombras. As retículas são as mesmas do Waveform Monitor.

Escalas e retículas do Video Scope

Cada video scope tem uma sobreposição, ou retícula, que pode ser usada para comparar gráficos e medir sua intensidade, com uma escala numérica correspondente à esquerda. Esses escopos são dimensionados automaticamente para se ajustar ao intervalo do sinal de vídeo que está sendo enviado com base na configuração de gerenciamento de cores Pico de luminância, que geralmente está vinculada ao Espaço de cor de saída.

Para alterar a retícula de um escopo:

• Clique com o botão direito em um escopo específico e escolha uma das seguintes opções que afetam os escopos Waveform Monitor, RGB Parade e RGB Overlay:
• 10-bit: Mostra o intervalo numérico de 10 bits dos valores de código de codificação de vídeo. Bom para QC quando valores de código específicos são definidos.
• Percentage: o padrão. Mostra a escala disponível de Mín. a Máx. como 0 (Preto) a 100 (Pico de luminância). Bom para referência básica e semelhante (mas não idêntico) ao IRE.
• HDR: Mostra uma escala em "nits" (cd/m²) que é típica para medir o sinal durante a gradação de saída HDR em HLG ou PQ. Programas típicos são masterizados com um máx. de 1000 nits, enquanto conteúdo premium “evergreen” é frequentemente masterizado com um máx. de 4000 nits.

Configurações do escopo de vídeo

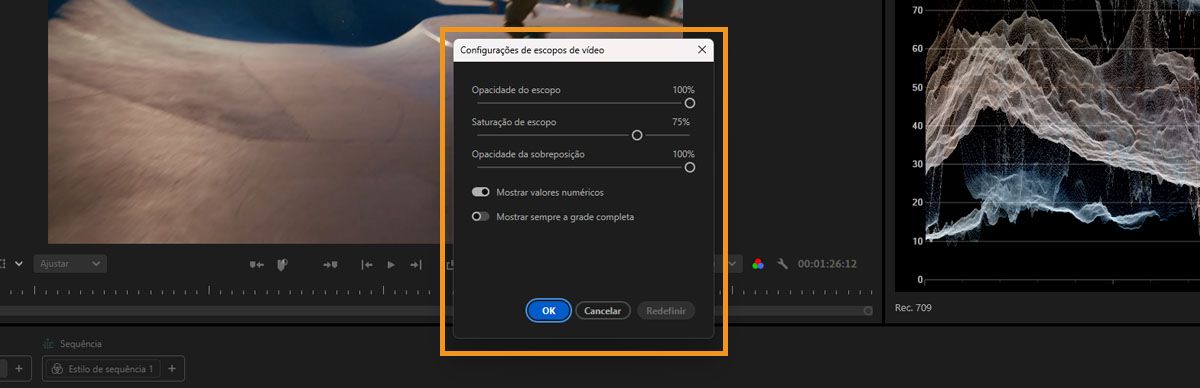

Clicar na chave inglesa abre as Configurações de escopos de vídeo, expondo as seguintes opções:

• Opacidade do escopo: Um controle deslizante permite escolher o quão claros ou escuros os escopos ficam.
• Opacidade de sobreposição: um controle deslizante permite escolher o quão claras ou escuras as sobreposições do escopo aparecem.
• Saturação: a maioria dos escopos de video tem uma representação de cor falsa de como as cores na imagem correspondem ao gráfico do escopo, ou quais formas de onda correspondem a qual gráfico.Isso permite intensificar, suavizar ou remover essas cores completamente.
• Mostrar valores numéricos: permite expandir ou ocultar as escalas numéricas à esquerda de cada gráfico.
• Sempre mostrar grade completa: quando você reduz os escopos de video, a grade começa a pular linhas para evitar aglomeração. Esta configuração força todas as linhas da grade a serem exibidas, fornecendo densidade máxima de informações independentemente do tamanho do escopo.
