מדידה ושרטוט של ממדים

מדידה ושרטוט של ממדים לינאריים, זוויתיים ורדיאליים בגרפיקה שלכם בקלות.

הכלי Dimension מאפשר לכם למדוד בקלות ולתכנן ממדים כגון מרחקים, זוויות ורדיוסים בגרפיקה. כמו כן, יש לכם גמישות להתאים אישית את המראה, את היחידה ואת קנה המידה וכו' של המידות.

Adobe Illustrator deeplink

נסה את היישום
בצע מדידה ושרטט את הממדים בכמה צעדים פשוטים.

הכירו את כלי Dimension, אובייקט הממד והגדרות הכלים

הכלי Dimension

ניתן לגשת בקלות לכלי Dimension   דרך סרגל הכלים. אם אינכם מוצאים אותו, בחרו Edit toolbar   בתחתית סרגל הכלים וגררו את הכלי מהמקטע Modify לסרגל הכלים. כשאתם ניגשים לכלי Dimension, נפתחת שורת משימות. שורת המשימות מאפשרת לכם לעבור בקלות בין סוגי כלים שונים: Linear Dimension  , Angular Dimension   ו-Radial Dimension  . סוגי כלים אלה מאפשרים לשרטט סוגי ממד ליניארי, זוויתי ורדיאלי, בהתאמה. לפני שרטוט של סוג ממד מסוים, יש לוודא שבחרתם את סוג הכלי הנכון. שורת המשימות מכילה גם את הגדרות הכלים.

אובייקט של ממד

כאשר מעבדים ממד, מה שמתקבל הוא אובייקט ממד. אובייקט ממד מכיל שורת ממד, שורת הרחבה וטקסט ממד.

חלקים של אובייקט ממד
הכירו את החלקים של אובייקט ממד והתאימו את ההגדרות.

A. שורת הרחבה B. היסט של טקסט ממד C. טקסט ממד D. שורת ממד E. הרחבה של שורת הרחבה F. היסט של קו הרחבה

הגדרות כלים

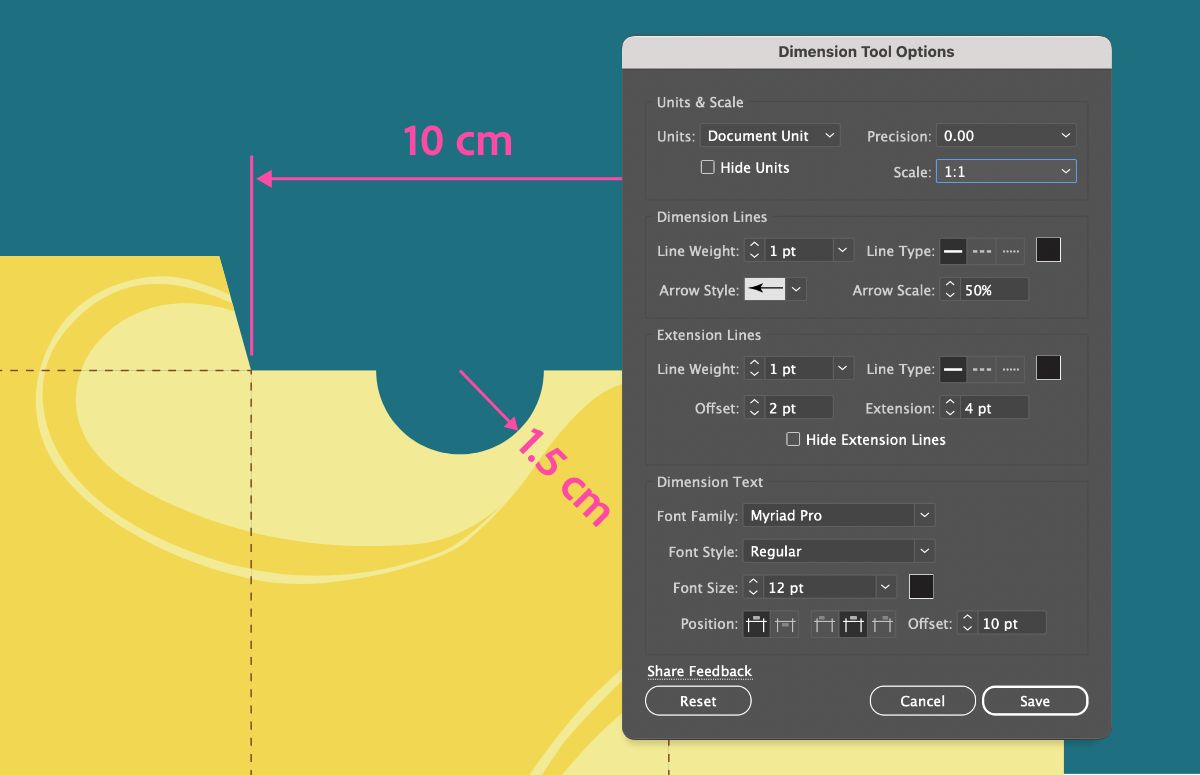

ממדים משורטטים על בד הציור יחד עם תיבת הדו-שיח Dimension Tool Options
השתמשו בכלי Dimension Tool Options כדי לקבוע את ההגדרות עבור אובייקטי הממד שתשרטטו.

הגדרות הכלים או Dimension Tool Options מאפשרים לכם להגדיר העדפות כגון יחידת מדידה, קנה מידה, דיוק ומראה עבור אובייקטי הממד. ניתן לפתוח את ההגדרות בשתי דרכים – על ידי לחיצה כפולה על סמל הכלי בסרגל הכלים או באמצעות בחירה באפשרות   בשורת המשימות של הכלי Dimension.

כאשר משנים את הגדרות הכלים, אתם מגדירים את ההעדפות עבור כל אובייקטי הממד שתשרטטו בעתיד, לא עבור אלה שכבר שרטטתם. הנה הנתונים שניתן לציין לפני שתתחילו לשרטט את הממדים:

  • Units & Scale: בחרו בין יחידות מדידה שונות והגדירו דיוק של עד שלוש נקודות עשרוניות. ניתן לבחור אחד מהסולמות המוגדרים מראש או ליצור קנה מידה מותאם אישית על ידי ציון היחס. ניתן ליצור עד 10 סולמות מותאמים אישית. אם אינכם רוצים שטקסט הממד יכיל יחידות, אפשר לבחור להסתיר אותו.
  • Dimension Lines: מציינים משקל וסוג של קו וסגנון, קנה מידה וצבע של חץ.
  • Extension Lines: מציינים סוג ומשקל, היסט, הרחבה וצבע של קו.
  • Dimension Text: מציינים משפחת גופנים, סגנון, גודל, היסט, מיקום וצבע.

לשחזור ההגדרות המקוריות, בחרו Reset.

שרטוט של ממדים לינאריים

סוג הכלי Linear Dimension   מאפשר לכם לשרטט את אורך הקו ואת המרחק בין שתי נקודות.

ממדים ליניאריים שתשרטטו הם ממדים מיושרים, אנכיים או אופקיים.

ממד מיושר

זה המרחק הישיר בין שתי נקודות.

ממד אנכי

זה המרחק האנכי בין שתי נקודות.

ממד אופקי

זה המרחק האופקי בין שתי נקודות.

שרטוט מידות ליניאריות של צורות בסיסיות

ניתן לשרטט את הממדים הליניאריים של צורות בסיסיות כגון מלבנים, מצולעים, מקטעי קו וכוכבים. ניקח משושה כדוגמה:

שרטטו את הממדים המיושרים, האנכיים והאופקיים של צורות בסיסיות כגון משושה.

  1. בחרו את הכלי Dimension   מסרגל הכלים.

  2. בחרו Linear Dimension   בשורת המשימות שתופיע.

  3. העבירו את העכבר מעל צד של המשושה עד שיופיע מנחה קו ורוד, ולאחר מכן שרטטו את הממדים:

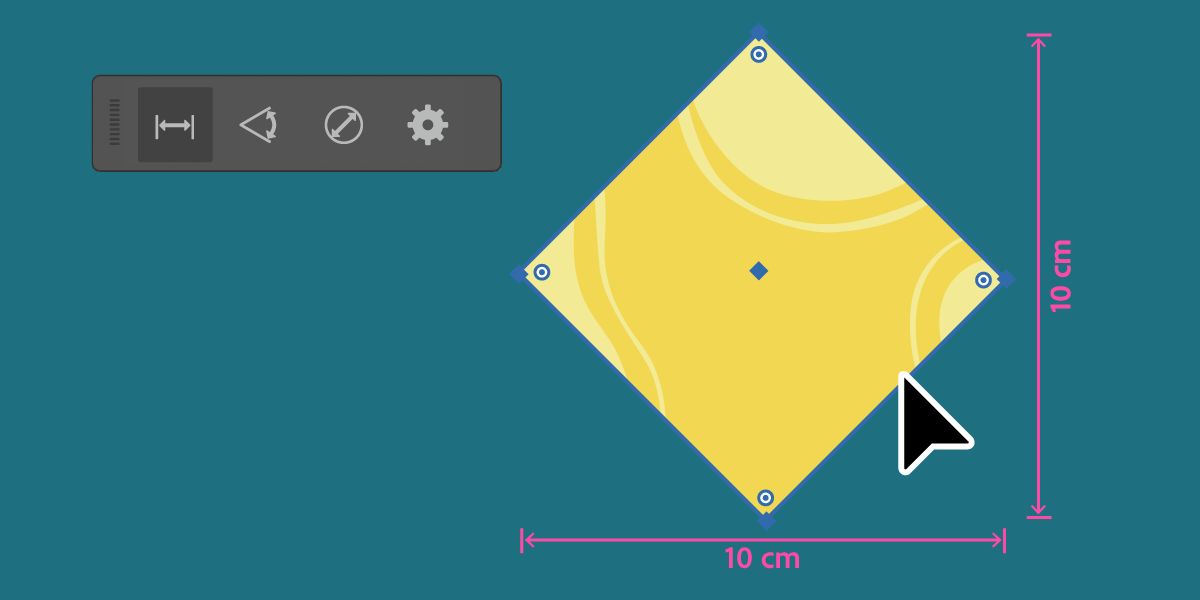

    • ממד מיושר: גררו תוך השארת מדריך הקו במקביל לצד ואז שחררו.
    • ממד אנכי: גררו תוך השארת מדריך הקו במקביל לצד, שנו כיוון כך שהמדריך יהיה אנכי ואז שחררו.
    • ממד אופקי: גררו תוך השארת מדריך הקו במקביל לצד, שנו כיוון כך שהמדריך יהיה אופקי ואז שחררו.
הערה:

אם ברצונכם לשנות את ההגדרות של אובייקט ממד שכבר שרטטתם, בחרו בו ובצעו שינויים בחלונית Properties.

שרטוט של ממדים ליניאריים בין שתי נקודות

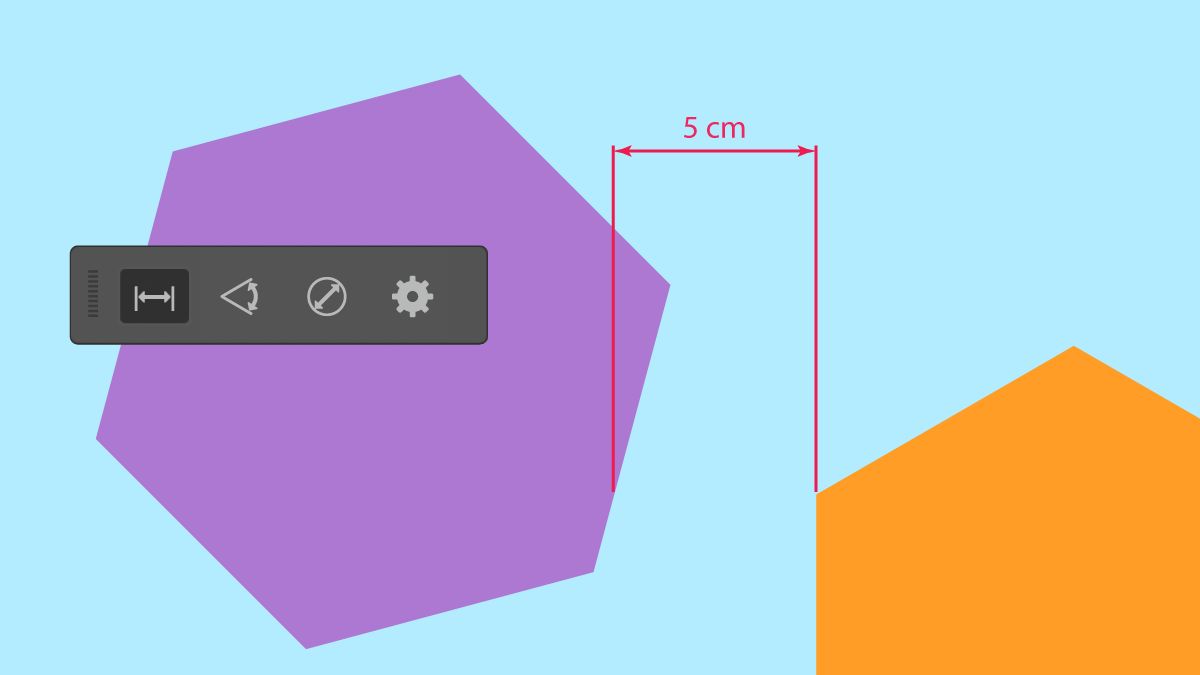

ממד אופקי משורטט בין נקודות בשני משושים.
שרטטו את הממדים המיושרים, האנכיים והאופקיים בין שתי נקודות.

  1. בחרו בכלי Dimension  בסרגל הכלים.

  2. בחרו Linear Dimension   בשורת המשימות שתופיע.

  3. לחצו על הנקודה הראשונה ואז לחצו על הנקודה השנייה. לאחר מכן תוכלו לשרטט את הממדים הבאים:

    • ממד מיושר: לחצו שוב.
    • ממד אנכי: הזיזו את העכבר אופקית ולאחר מכן לחצו.
    • ממד אופקי: הזיזו את העכבר אנכית ולאחר מכן לחצו.

שרטוט של ממדים ליניאריים של אובייקט במחווה

אם במקטע נתיב הוחל קו, תוכלו למדוד את הממד הליניארי שלו באופן מדויק על-ידי הצמדה לגבולות התצוגה המקדימה שלו. כדי לאפשר גבולות של תצוגה מקדימה, עברו אל IllustratorPreferences > General > Use Preview Bounds (macOS) or  EditPreferences > General > Use Preview Bounds (Windows).

שרטוט ממדים זוויתיים

סוג הכלי Angular Dimension   מאפשר לכם לשרטט בקלות זוויות של צורה או זוויות בין שני קווים מצטלבים.

שרטוט זוויות של צורות בסיסיות

שרטטו את הזוויות הפנימיות והחיצוניות של צורות בסיסיות כמו משולש.

  1. בחרו בכלי Dimension  בסרגל הכלים.

  2. בחרו Angular Dimension   בשורת המשימות שתופיע.

  3. העבירו את העכבר מעל קודקוד הזווית שרוצים לשרטט עד להופעת מדריך זוויתי ורוד. לאחר מכן שרטטו את הזוויות הפנימיות והחיצוניות:

    • זווית פנימית: גררו פנימה מהקודקוד ושחררו.
    • זווית חיצונית: גררו החוצה מהקודקוד ושחררו.

שרטט זוויות של קווים מצטלבים

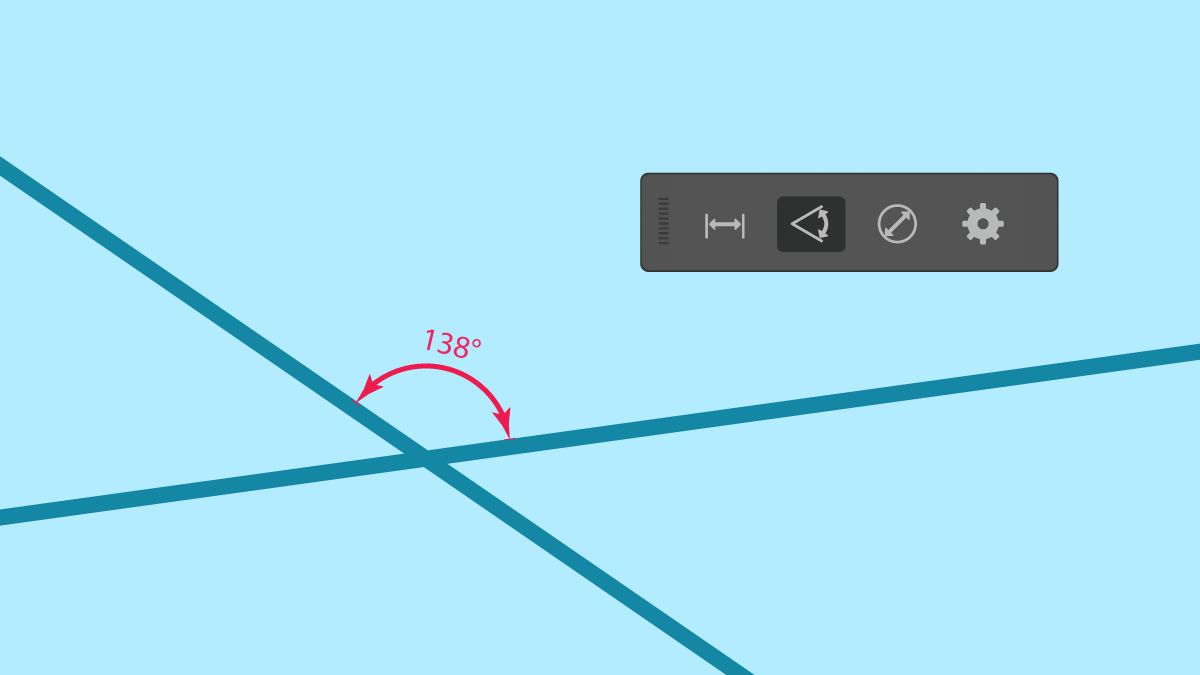

שני קווים מצטלבים עם זווית משורטטת ביניהם.
שרטטו את הזוויות הפנימיות והחיצוניות של שני קווים מצטלבים.

  1. בחרו בכלי Dimension   מסרגל הכלים.

  2. בחרו Angular Dimension   בשורת המשימות שתופיע.

  3. לחצו על נקודה בקו הראשון ולאחר מכן לחצו על נקודה בקו השני.

  4. הזיזו את העכבר לכל כיוון ולאחר מכן לחצו על בד הציור כדי לשרטט זוויות פנימיות או חיצוניות.

שרטוט ממדים רדיאליים

סוג הכלי Radial Dimension מאפשר לכם לשרטט בקלות את הרדיוס והקוטר של עיגולים וקשתות מושלמות (קשתות שהן חלק ממעגל).

שרטטו את הרדיוסים והקטרים ​​של עיגולים וקשתות מושלמות.

  1. בחרו בכלי Dimension  בסרגל הכלים.

  2. בחרו Radial Dimension   בשורת המשימות שתופיע.

  3. העבירו את העכבר מעל ההיקף של המעגל או הקשת עד שיופיע מדריך רדיאלי ורוד. לאחר מכן שרטטו את הממדים הרדיאליים:

    • רדיוס: גררו החוצה ושחררו.
    • קוטר: גררו פנימה ושחררו.

שינוי מאפיינים של הממדים הקיימים

אפשר להשתמש בהגדרות הכלי כדי להגדיר את המאפיינים של מידות עתידיות שתשרטטו, אבל את המאפיינים של מידות קיימות אפשר לשנות רק דרך החלונית Properties. לשם כך יש לבחור את אובייקטי המידות ולעבור לחלונית Properties. לאחר מכן אפשר להחיל מאפיינים חדשים אלה על אובייקטי המידות שבחרתם או להחיל אותם על כל אובייקטי המידות הקיימים על ידי בחירה באפשרות Apply to all. בנוסף, אפשר לבחור Set as default כדי לשנות את ההגדרות עבור כל המידות הקיימות והעתידיות.

יתר על כן, אם תמירו את האובייקטים, המידות המשויכות יתעדכנו אוטומטית. לדוגמה, אם תגדילו את הרוחב של מלבן, אובייקט המידה שמודד את הרוחב יתעדכן אוטומטית כדי לשקף את המידה החדשה.

הסתרת אובייקטי הממד

כל אובייקטי המימד מתווספים בשכבת Dimensions נפרדת בחלונית Layers. אפשר לכבות את הנראות של שכבת Dimensions כדי להסתיר את אובייקטי הממד בגרפיקה. לא ניתן להעביר פריטים מהשכבה Dimensions לשכבות אחרות ולהיפך.

חשוב לזכור

  • השתמשו בכלי Dimension כדי לשנות את המיקום של אובייקטי מידות. אם תבחרו בכלי Selection כדי למקם אותם מחדש, הם יתרחבו כאובייקטים רגילים.
  • כאשר מעוותים אובייקט, הממדים הקשורים אליו לא מותאמים באופן אוטומטי.
  • עדיין לא ניתן לשרטט את האורך של נתיב מעוקל.
