Välj verktyget Linje eller verktyget Ritstift .
Senast uppdaterad den
27 okt. 2025

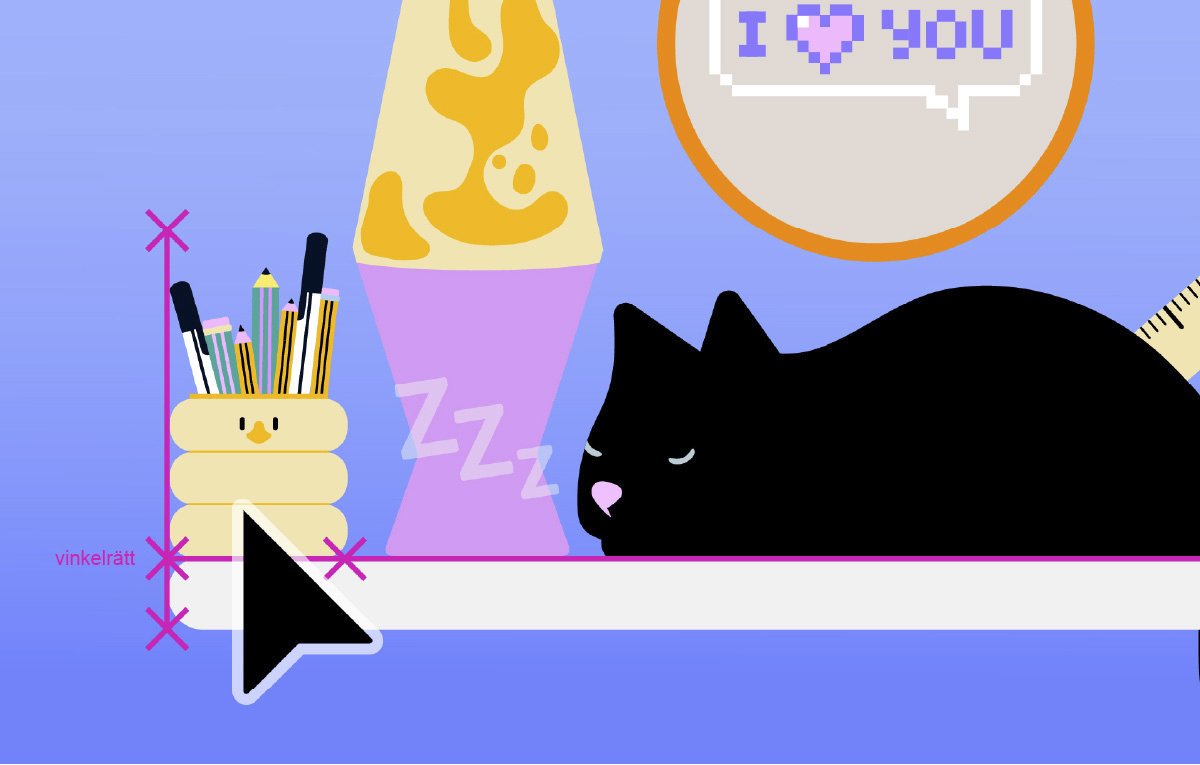

Använd Fäst vinkelrätt för att justera linjernas slutpunkter i perfekta räta vinklar mot raka banor, vilket säkerställer exakta geometriska anslutningar.
Vinkelrät fästning är särskilt användbar för arkitekturdiagram, tekniska ritningar och vektorillustrationer där exakta räta vinklar är nödvändiga.
Innan du börjar
Se till att Geometriska stödlinjer är valda i Inställningar > Smarta stödlinjer.
Rita en ny linje eller välj en befintlig linje att redigera nära en annan rak bana.
Dra linjens slutpunkt mot en rak bana. En vinkelrät informationsruta visas när linjen justeras i 90°.
Släpp musknappen för att fästa linjen i rät vinkel.
För att justera befintliga linjer, dra i ankarpunkterna tills den vinkelräta indikatorn visas.
Vinkelrät fästning är aktiverad som standard. Du kan stänga av den från Inställningar > Smarta stödlinjer > Geometriska stödlinjer.
Obs!
- Fästning stöds endast mellan två linjära banor. Du kan inte fästa en linje vinkelrätt mot en kurvig bana.
- Fästning är begränsad till endast linjens slutpunkter. Vinkelrät fästning i mitten av linjen eller med flera punkter stöds inte.
