Välj verktyget Linje eller verktyget Ritstift .
Senast uppdaterad den
27 okt. 2025
Använd fästning mot tangent för att skapa eller redigera linjer som är perfekt tangentiella mot kurvor eller banor, vilket säkerställer tydliga och exakta geometriska anslutningar.
Tangentiell fästning är användbart för att skapa logotyper, tekniska ritningar och designer där linjer måste möta kurvor på ett smidigt sätt. Det säkerställer att linjer vidrör en kurva vid exakt en punkt, vilket eliminerar gissningar och förbättrar precisionen när man arbetar med cirkulära eller organiska former.
Innan du börjar
Se till att Geometriska stödlinjer är valda i Inställningar > Smarta stödlinjer.
Rita en ny linje eller välj en befintlig att redigera nära en kurva eller bana.

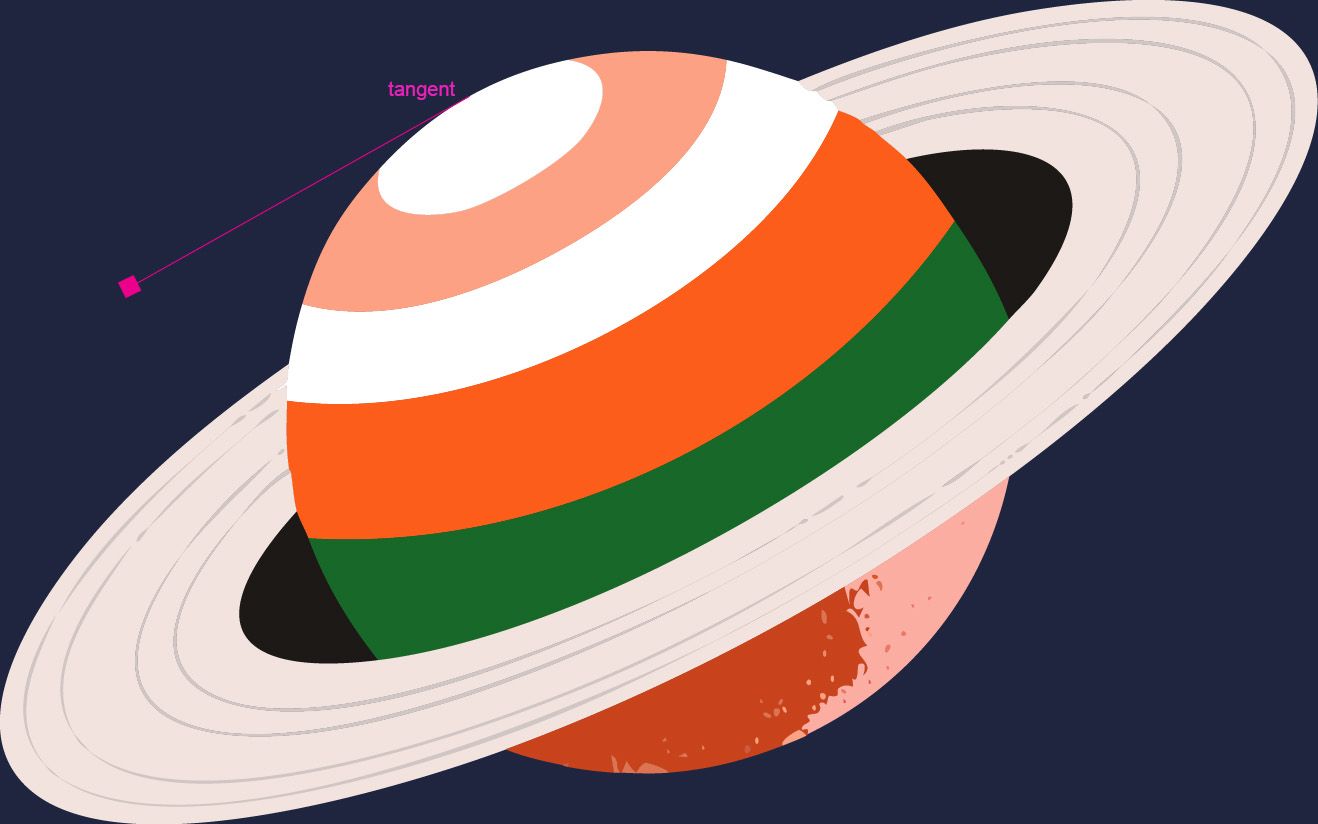

Dra linjens slutpunkt mot en kurva eller cirkel. Ett verktygstips och en markering för tangent visas när slutpunkten justeras tangentiellt.
Släpp musen eller ritstiftet för att fästa linjen tangentiellt mot kurvan.
För att justera befintliga linjer och lägga till tangentiella slutpunkter, dra ankarpunkterna tills tangentindikatorn visas.
Tangentiell fästning är aktiverad som standard. Du kan stänga av den från Inställningar > Smarta stödlinjer > Geometriska stödlinjer.
Obs!
Fästning är begränsad till endast linjens slutpunkter. Tangenter mitt på linjen stöds inte.
