Efeitos de filtro e equalizador

Aprenda a moldar e refinar áudio filtrando e ajustando o conteúdo de frequência.

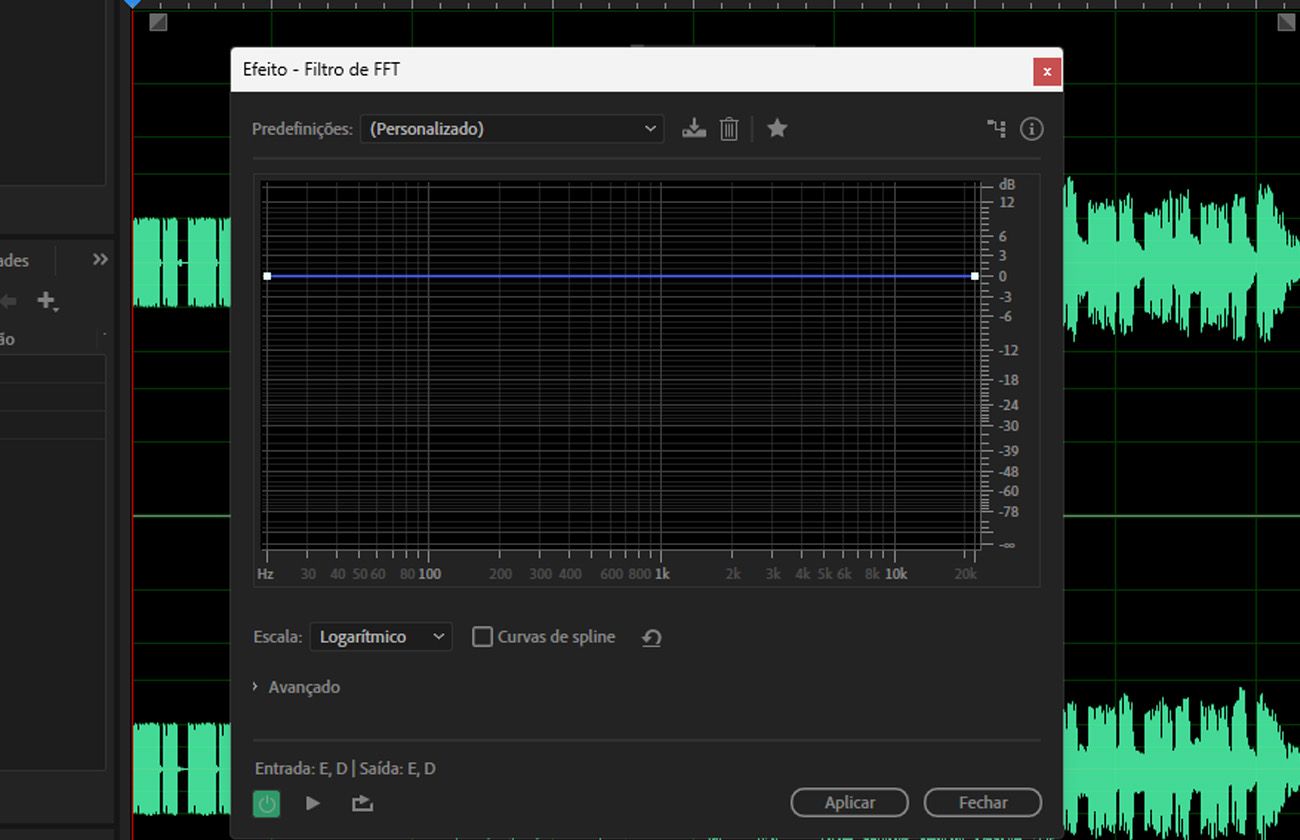

A natureza gráfica do efeito Filtro e EQ > FFT Filter facilita o desenho de curvas ou entalhes que rejeitam ou reforçam frequências específicas. FFT significa Fast Fourier Transform, um algoritmo que analisa rapidamente a frequência e a amplitude.

Este efeito pode produzir filtros de passagem alta ou baixa ampla (para manter as frequências altas ou baixas), filtros de passagem de banda estreita (para simular o som de uma chamada telefônica) ou filtros de entalhe (para eliminar bandas de frequência pequenas e precisas).

Determina como as frequências estão dispostas ao longo do eixo horizontal x:

• Para um controle mais preciso sobre as frequências baixas, selecione Logarítmico. Uma escala logarítmica se assemelha mais ao modo como as pessoas escutam o som.

• Para um o trabalho de alta frequência detalhado com intervalos uniformemente espaçados em frequência, selecione Linear.

Cria transições curvas e mais suaves entre pontos de controle, em vez de transições lineares mais abruptas. Saiba mais sobre as curvas estriadas para gráficos.

Reverte o gráfico para o estado padrão, removendo a filtragem.

Especifica o tamanho de Fast Fourier Transform, que determina a compensação entre frequência e precisão de tempo. Para os filtros de frequência íngremes e precisos, escolha valores mais altos. Para artefatos transitórios reduzidos em áudio percussivo, selecione valores mais baixos. Valores entre 1024 e 8192 funcionam bem para a maioria dos materiais.

Determina a forma do Fast Fourier Transform, com cada opção resultando em uma curva de resposta de frequência diferente.

Essas funções são listadas em ordem, da mais estreita à mais ampla. As funções mais estreitas incluem menos frequências de surround ou lóbulo lateral, mas refletem com menos precisão as frequências centrais. As funções mais amplas incluem menos frequências de surround, mas refletem com mais precisão as frequências centrais. As opções Hamming e Blackman oferecem resultados gerais excelentes.

Efeito do equalizador gráfico

O efeito Filtro e EQ > Equalizador gráfico aumenta ou corta as faixas de frequências específicas e fornece uma representação visual da curva EQ resultante. Diferentemente do Equalizador paramétrico, o Equalizador gráfico usa faixas de frequência predefinidas para proporcionar equalização rápida e fácil.

É possível distribuir as faixas de frequência nos seguintes intervalos:

• Uma oitava (10 bandas)

• Meia oitava (20 bandas)

• Um terço de oitava (30 bandas)

Os equalizadores gráficos com menos bandas fornecem um ajuste mais rápido; mais bandas proporcionam mais precisão.

Define o aumento ou a atenuação exatos (medidos em decibéis) da banda escolhida.

Define o intervalo dos controles deslizantes. Insira qualquer valor entre 1,5 e 120 dB. Em comparação, os equalizadores de hardware padrão têm um intervalo de aproximadamente 12 a 30 dB.

Define o nível de precisão da equalização. Os níveis de precisão mais altos oferecem a melhor resposta de frequência em intervalos mais baixos, mas exigem mais tempo de processamento. Se você só equalizar as frequências mais altas, pode usar níveis de precisão mais baixos.

Compensa o nível de volume geral, que é muito suave ou muito alto, depois do ajuste das configurações de EQ. O valor padrão de 0 dB representa a ausência de ajuste de ganho.

O Equalizador gráfico é um filtro FIR (Finite Impulse Response, Resposta ao impulso finita). Os filtros FIR mantêm a precisão da fase, mas têm um pouco menos de precisão de frequência do que os filtros IIR (Infinito Impulse Response, Resposta ao impulso infinita), como o Equalizador paramétrico.

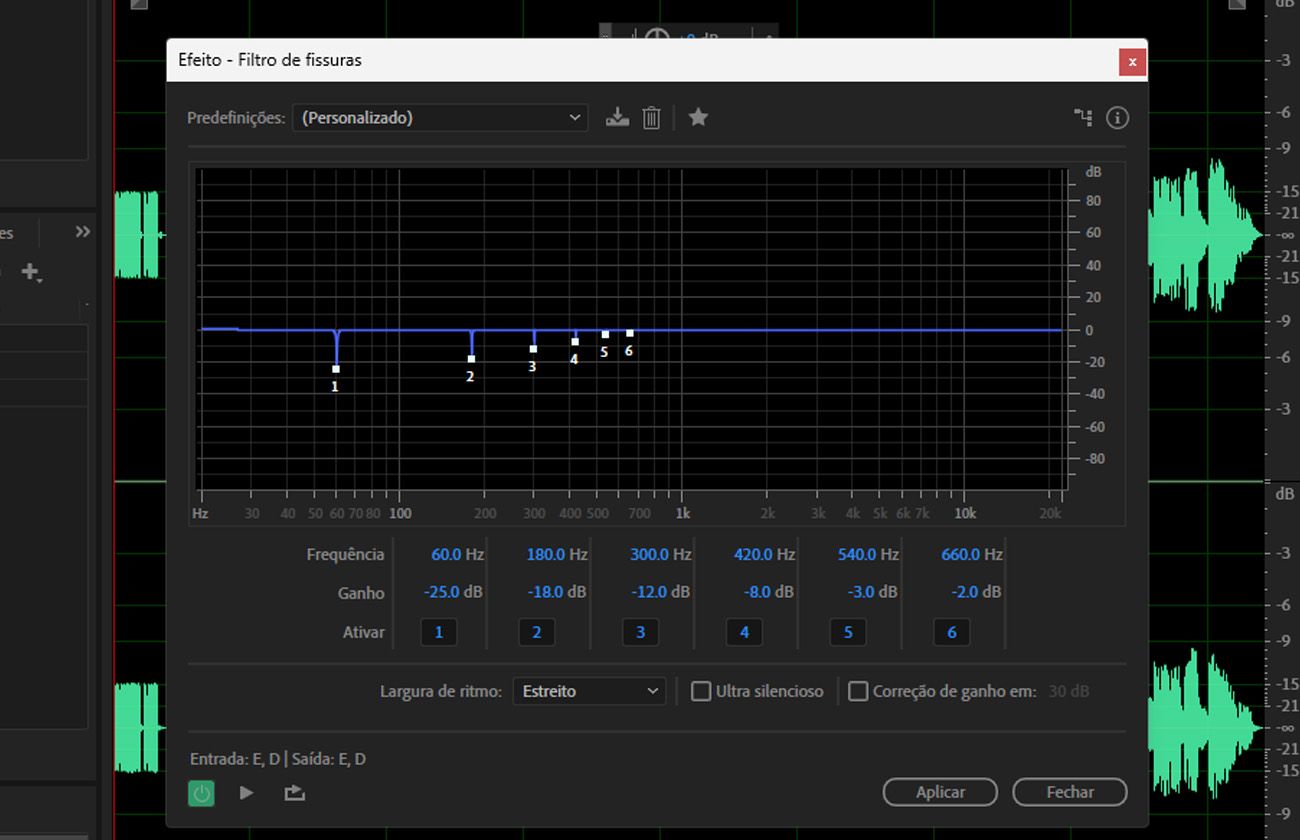

Efeito do filtro de notch

O efeito Filtro e EQ > Filtro de notch remove até seis faixas de frequência definidas pelo usuário. Use esse efeito para remover as faixas de frequência muito estreitas, como uma interferência de 60 Hz, deixando todas as frequências circundantes inalteradas.

Especifica a frequência central de cada fenda.

Especifica a amplitude de cada notch.

Determina a faixa de frequência para todas as fendas. As três opções variam de Estreito para um filtro de segunda ordem, que remove algumas frequências adjacentes, a Super estreito para um filtro de sexta ordem, que é muito específico.

Praticamente elimina ruído e artefatos, mas necessita de mais processamento. Essa opção é audível apenas em fones de ouvido e em sistemas de monitoramento de alta definição.

Determina se os entalhes têm níveis de atenuação iguais ou individuais.

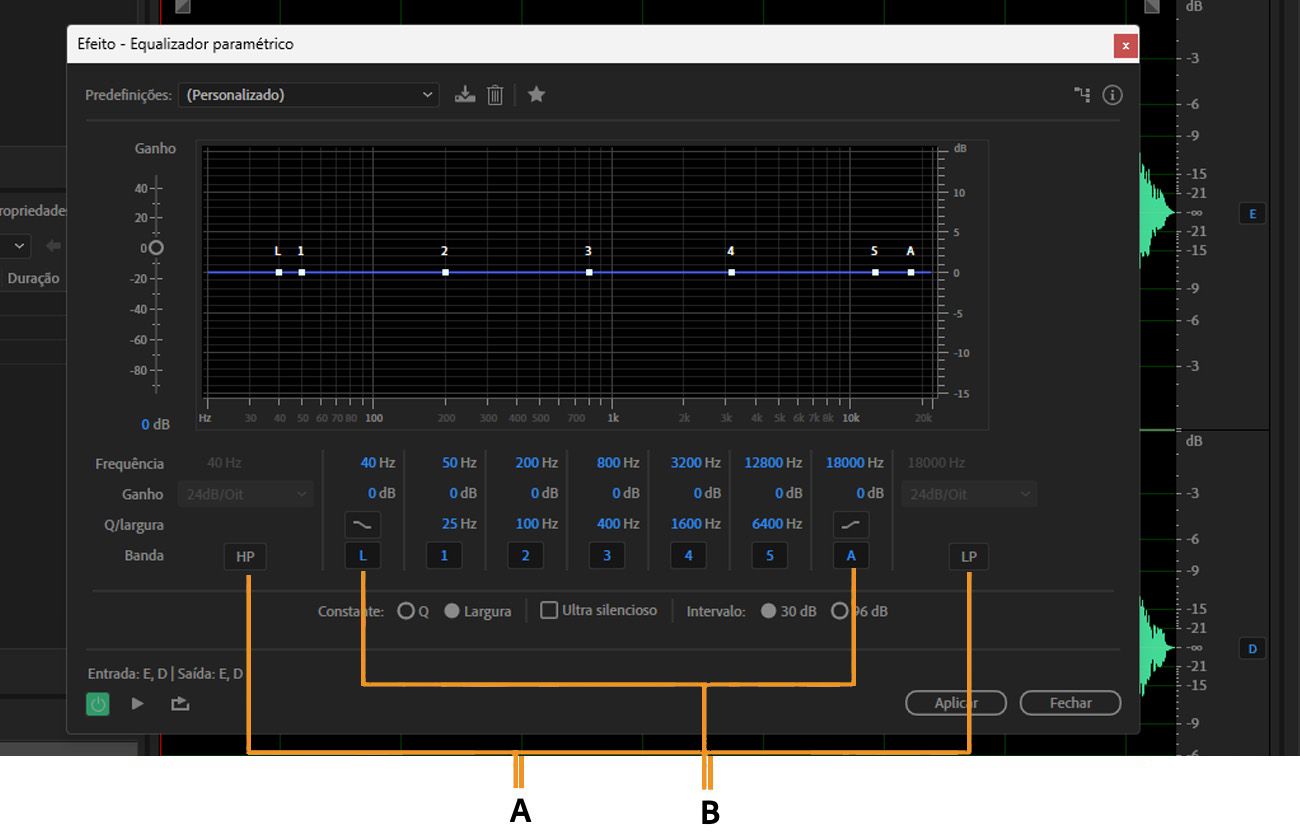

Efeito do equalizador paramétrico

O efeito Filtro e EQ > Equalizador paramétrico proporciona um controle máximo sobre a equalização tonal. Ao contrário do Equalizador gráfico, que fornece um número fixo de frequências e larguras de banda Q, o Equalizador paramétrico proporciona o controle total sobre as configurações de frequência, Q e ganho. Por exemplo, você pode reduzir simultaneamente um intervalo de frequências pequeno, centrado em torno de 1000 Hz, aumentar uma divisória ampla de frequência baixa, centrada em torno de 80 Hz, e inserir um filtro de notch de 60 Hz.

O Equalizador paramétrico usa os filtros IIR de segunda ordem, que são muito rápidos e fornecem uma resolução bastante precisa da frequência. Por exemplo, você pode reforçar de forma precisa um intervalo de 40 a 45 Hz. No entanto, os filtros FIR, como o Equalizador gráfico, fornecem precisão ligeiramente aprimorada de fase.

Compensa um nível de volume geral que está alto ou suave demais depois do ajuste das configurações do EQ.

Mostra a frequência na régua horizontal (eixo x) e a amplitude na régua vertical (eixoy). Frequências no intervalo de gráficos da mais baixa para a mais alta em uma forma logarítmica (espaçadas igualmente por oitavas).

Define a frequência central para bandas de 1 a 5, e as frequências de canto para os filtros de passagem de banda e prateleira.

Define o aumento ou a atenuação de bandas de frequência, bem como a inclinação por oitava dos filtros de passagem de banda.

Controla a largura da banda de frequência afetada. Os valores baixos de Q afetam um intervalo de frequências maior. Valores muito altos de Q (cerca de 100) afetam uma banda muito estreita e são ideais para os filtros de entalhe que removem frequências específicas, como uma interferência de 60 Hz.

Quando uma faixa muito estreita é aumentada, o áudio tende a tocar ou ressoar nessa frequência. Valores de Q de 1 a 10 são melhores para a equalização geral.

Permite até cinco faixas intermediárias, bem como filtros de divisória, de passagem alta e baixa, proporcionando um controle fino sobre a curva de equalização. Clique no botão de banda para ativar as configurações correspondentes acima.

Os filtros de prateleira baixo e alto fornecem botões de inclinação que ajustam as prateleiras altas e baixas em 12 dB por oitava, em vez do padrão de 6 dB por oitava.

Para ajustar visualmente as bandas habilitadas no gráfico, arraste os pontos de controle relacionados.

Descreve a largura da banda de frequência como um valor de Q (que é uma relação entre a largura e a frequência central) ou um valor de largura absoluto em Hz. Q constante é a configuração mais comum.

Praticamente elimina ruído e artefatos, mas necessita de mais processamento. Essa opção é audível apenas em fones de ouvido e em sistemas de monitoramento de alta definição.

Define o gráfico em um intervalo de 30 dB para ajustes mais precisos ou em um intervalo de 96 dB para ajustes mais extremos.

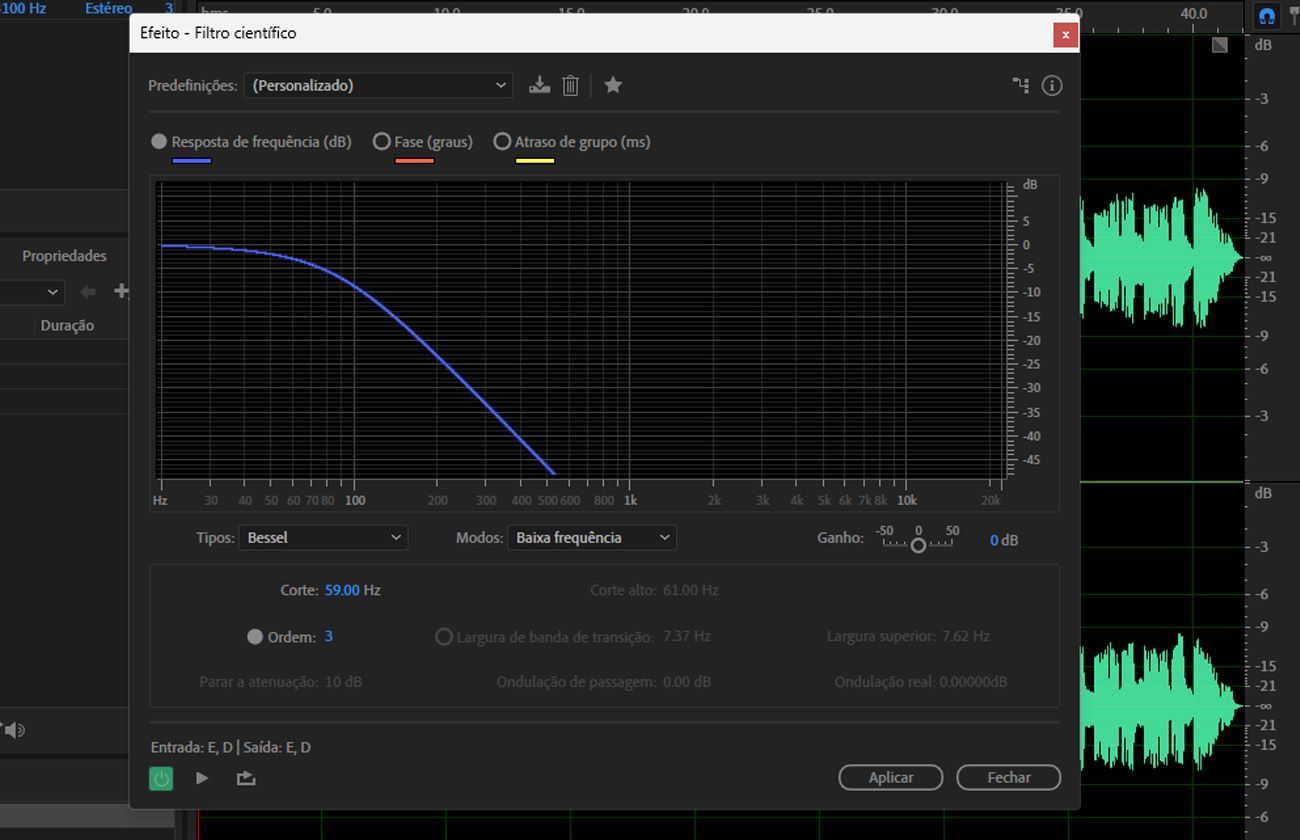

Efeito de filtro científico

Use o efeito Filtro científico (Efeitos >Filtro e EQ) para a manipulação avançada do áudio. Também é possível acessar o efeito no Rack de efeitos para os ativos digitais individuais no Editor de forma de onda ou para as faixas e os clipes no Editor de múltiplas faixas.

Especifica o tipo de filtro científico. Confira abaixo as opções disponíveis:

• Bessel: fornece uma resposta de fase precisa, sem toques ou ultrapassagem. No entanto, a faixa de passagem inclina em suas bordas, onde a rejeição da faixa parada é o pior de todos os tipos de filtro. Essas qualidades tornam o Bessel uma boa escolha para os sinais de percussão, como a pulsação. Para outras tarefas de filtragem, use o Butterworth.

• Butterworth: fornece uma banda de passagem plana com deslocamento mínimo de fase, toques e ultrapassagem. Esse tipo de filtro também rejeita a faixa parada, muito melhor do que o Bessele apenas um pouco pior do que o Chebychev 1 ou 2. Essas qualidades gerais tornam o Butterworth a melhor opção para a maioria das tarefas de filtragem.

• Chebychev: fornece a melhor rejeição de banda parada, mas a pior resposta de fase, toque e ultrapassagem na banda de passagem. Use esse tipo de filtro somente se a rejeição da faixa parada for mais importante do que a manutenção de uma faixa de passagem precisa.

• Elíptico: fornece um corte nítido e uma largura de transição estreita. Ele também pode entalhar frequências, ao contrário dos filtros Butterworth e Chebychev. Ele pode, contudo, apresentar ondas na banda parada e na banda de passagem.

Especificar um modo para o filtro. Confira abaixo as opções disponíveis:

• Passagem baixa: passa as frequências baixas e remove as frequências altas. Você deve especificar o ponto de corte em que as frequências serão removidas.

• Passagem alta: passa as frequências altas e remove as frequências baixas. Você deve especificar o ponto de corte em que as frequências serão removidas.

• Passagem de banda: preserva uma banda e um intervalo de frequências, removendo todas as outras frequências. Você deve especificar dois pontos de corte para definir as bordas da banda.

• Parada de banda: recusa todas as frequências dentro do intervalo especificado. Também conhecido como um filtro de notch, a Parada de faixa é o oposto da Passagem de faixa. Você deve especificar dois pontos de corte para definir as bordas da banda.

Compensa o nível de volume geral, que pode ser muito alto ou muito suave, depois do ajuste das configurações de filtro.

Define a frequência que serve como uma borda entre as frequências passadas e removidas. Neste ponto, o filtro muda da passagem para a atenuação ou vice-versa. Nos filtros que exigem um intervalo (Passagem de banda e Parada de banda), o Corte define a borda de frequência baixa, enquanto o Corte alto define a borda de frequência alta.

Define a borda de frequência alta nos filtros que exigem um intervalo (Passagem de banda e Parada de banda).

Determina a precisão do filtro. Quanto maior a ordem, mais preciso será o filtro (com inclinações mais íngremes nos pontos de corte e assim por diante). No entanto, as ordens muito altas também podem ter altos níveis de distorção de fase.

(Somente Butterworth e Chebychev) Define a largura da banda de transição. (Valores mais baixos têm inclinações mais íngremes.) Se você especificar uma faixa de transição, a configuração Ordem será preenchida automaticamente, e vice-versa. Nos filtros que exigem um intervalo (Passagem de banda e Parada de banda), servirá como a transição de frequência mais baixa, enquanto a Largura superior define a transição de frequência mais alta.

(Somente Butterworth e Chebychev) Nos filtros que exigem um intervalo (Passagem de banda e Parada de banda), esta opção serve como a transição de frequência mais alta, enquanto a Largura de banda de transição define a transição de frequência mais baixa.

(Somente Butterworth e Chebychev) Determina a quantidade de redução do ganho a ser usada quando as frequências são removidas.

(Somente Chebychev) Determina a quantidade máxima permitida de ondulação. Ondulação é o efeito do impulso e corte indesejados das frequências próximas ao ponto de corte.
