Boyutları ölçme ve çizme

Resminizdeki doğrusal, açısal ve radyal boyutları kolaylıkla ölçün ve çizin.

Boyut aracı, resminizde mesafe, açı ve yarıçap gibi boyutları kolayca ölçmenize ve çizmenize olanak tanır. Ayrıca boyutların görünümü, birimi ve ölçeği gibi öğeleri özelleştirme esnekliği de sunar.

Adobe Illustrator deeplink

Uygulamada deneyin
Birkaç basit adımda boyutları ölçün ve çizin.

Boyut aracı, boyut nesnesi ve araç ayarları hakkında bilgi edinme

Boyut aracı

Boyut   aracına araç çubuğundan kolayca erişebilirsiniz. Aracı bulamazsanız araç çubuğunun alt kısmındaki Araç çubuğunu düzenle   seçeneğini belirleyin ve aracı araç çubuğundaki Değiştir bölümüne sürükleyin. Boyut aracına eriştiğinizde bir görev çubuğu açılır. Görev çubuğu, farklı araç türleri arasında kolayca geçiş yapmanızı sağlar: Doğrusal Boyut  , Açısal Boyut   ve Radyal Boyut  . Bu araç türleri, sırasıyla doğrusal, açısal ve radyal boyut türlerini çizmenize olanak tanır. Belirli bir boyut türünü çizmeden önce, doğru araç türünü seçtiğinizden emin olun. Görev çubuğunda araç ayarları da yer alır.

Boyut nesnesi

Boyut çizdiğinizde, ortaya bir boyut nesnesi çıkar. Boyut nesnesinde; boyut çizgisi, uzatma çizgisi ve boyut metni bulunur.

Boyut nesnesinin bölümleri
Boyut nesnesinin bölümlerini inceleyin, ardından ayarları yapın.

A. Uzatma çizgisi B. Boyut metninin uzaklığı C. Boyut metni D. Boyut çizgisi E. Uzatma çizgisinin uzantısı F. Uzatma çizgisinin uzaklığı

Araç ayarları

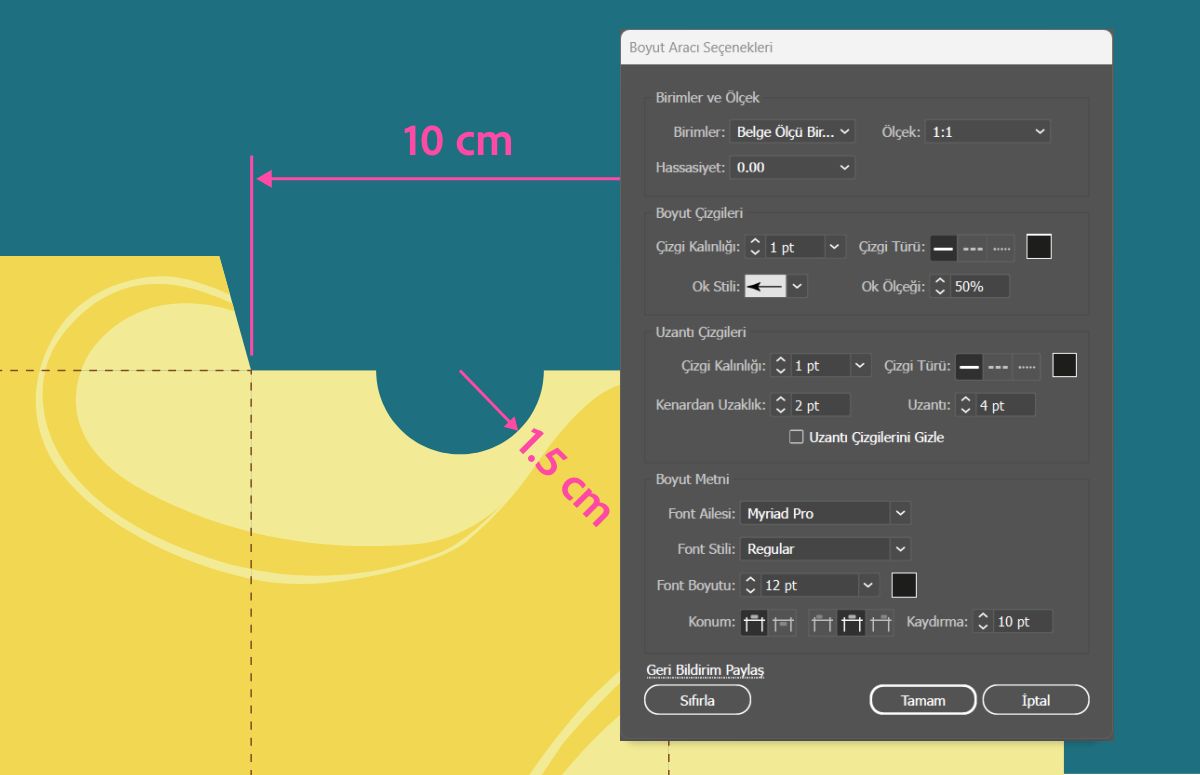

Boyut Aracı Seçenekleri iletişim kutusuyla birlikte tuval üzerinde çizilmiş boyutlar
Çizeceğiniz boyut nesnelerinin ayarlarını yapılandırmak için Boyut Aracı Seçenekleri'ni kullanın.

Araç ayarları veya Boyut Aracı Seçenekleri, boyut nesneleriniz için ölçü birimi, ölçek, hassasiyet ve görünüm gibi tercihleri ayarlamanıza olanak tanır. Ayarları iki şekilde açabilirsiniz: araç çubuğundaki araç simgesini çift tıklatarak veya Boyut aracı görev çubuğunda   simgesini seçerek.

Araç ayarlarını değiştirdiğinizde, tercihleri daha önce çizdiğiniz boyut nesneleri için değil, çizeceğiniz tüm boyut nesneleri için ayarlarsınız. Boyutlarınızı çizmeye başlamadan önce şunları belirtebilirsiniz:

  • Birimler ve Ölçek: Farklı ölçü birimleri arasından seçim yapın, üç ondalık basamağa kadar hassasiyet ayarlayın ve ölçeği 1:100'e kadar özelleştirin. Hazır ayarın ölçeklerinden birini seçebilir veya oranları belirleyerek özel bir ölçek oluşturabilirsiniz. 10 adede kadar özel ölçek oluşturabilirsiniz. Boyut metninizin birimleri içermesini istemiyorsanız metni gizleme seçeneğini belirleyebilirsiniz.
  • Boyut Çizgileri: Çizgi kalınlığını ve türünü, ok stilini, ölçeği ve rengi belirtin.
  • Uzantı Çizgileri: Çizgi kalınlığını ve türünü, kenardan uzaklığını, uzantısını ve rengini belirtin.
  • Boyut Metni: Font ailesini, stilini, boyutunu, kaydırmasını, konumunu ve rengini belirtin.

Orijinal ayarları geri yüklemek için Sıfırla'yı seçin.

Doğrusal boyut çizme

Doğrusal Boyut, bir çizginin uzunluğunu ve herhangi iki nokta arasındaki mesafeyi çizmenize olanak tanıyan araç türüdür.

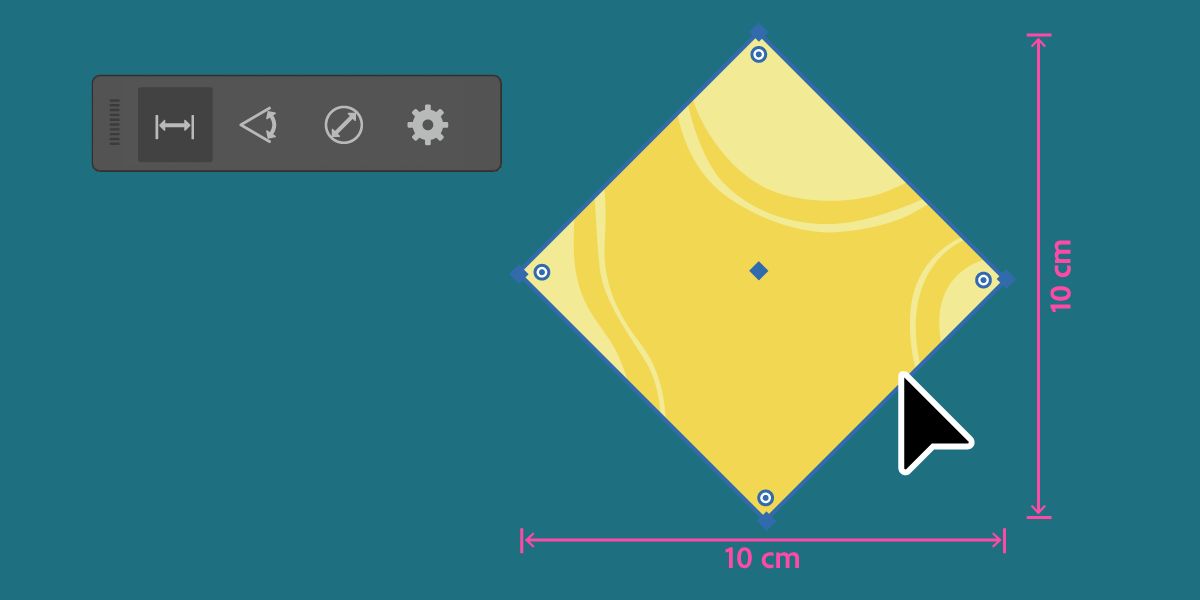

Çizdiğiniz doğrusal boyutlar; hizalanmış, dikey veya yatay boyutlardır.

Hizalanmış boyut

İki nokta arasındaki doğrudan uzaklıktır.

Dikey boyut

İki nokta arasındaki dikey uzaklıktır.

Yatay boyut

İki nokta arasındaki yatay uzaklıktır.

Temel şekillerin doğrusal boyutlarını çizme

Dikdörtgen, çokgen, çizgi parçası ve yıldız gibi temel şekillerin doğrusal boyutlarını kolayca çizebilirsiniz. Örnek olarak altıgeni ele alalım:

Altıgen gibi temel şekillerin hizalanmış, dikey ve yatay boyutlarını çizin.

  1. Araç çubuğundan Boyut   aracını seçin.

  2. Görüntülenen görev çubuğundan Doğrusal Boyut   öğesini seçin.

  3. Pembe çizgi kılavuzu görünene kadar altıgenin bir kenarının üzerine gelin, ardından boyutları çizin:

    • Hizalanmış boyut: Çizgi kılavuzunu yana paralel tutarak sürükleyip bırakın.
    • Dikey boyut: Çizgi kılavuzunu yana paralel tutarak sürükleyin, yönünü dikey olacak şekilde değiştirin ve bırakın.
    • Yatay boyut: Çizgi kılavuzunu yana paralel tutarak sürükleyin, yönünü yatay olacak şekilde değiştirin ve bırakın.
Not:

Daha önce çizdiğiniz bir boyut nesnesinin ayarlarını değiştirmek istiyorsanız nesneyi seçin ve Özellikler panelinde değişiklikleri yapın.

Herhangi iki nokta arasında doğrusal boyut çizme

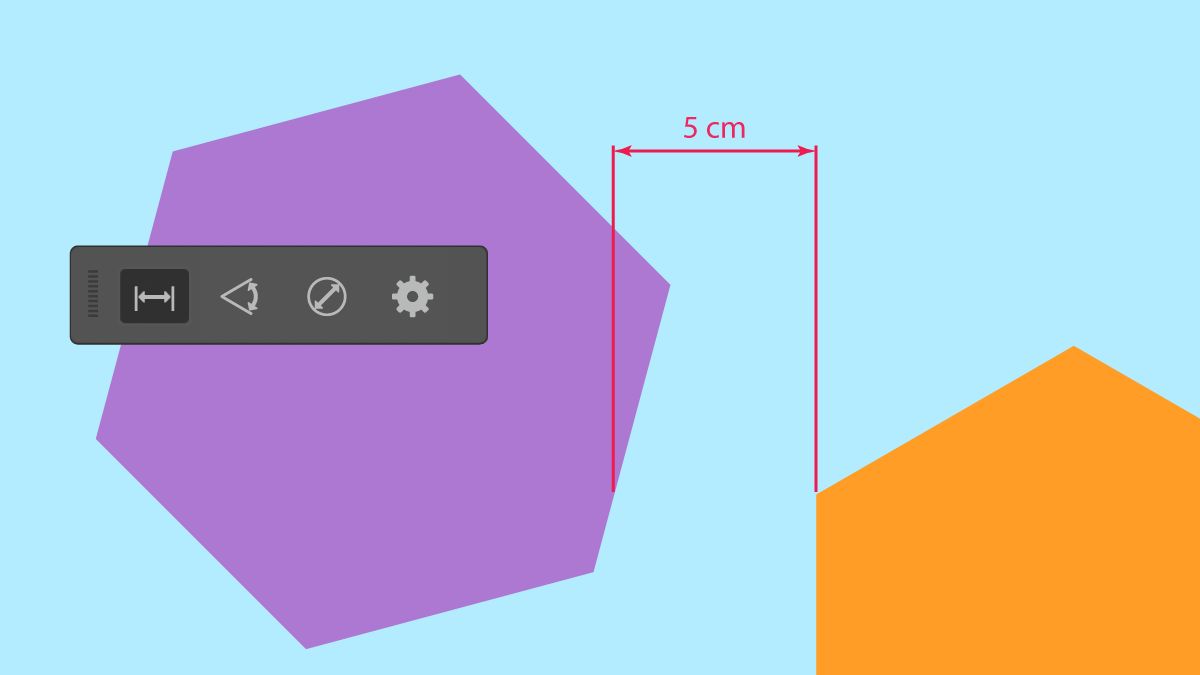

İki altıgen üzerindeki noktalar arasında çizilen yatay boyut.
Herhangi iki nokta arasında hizalanmış, dikey ve yatay boyutlar çizin.

  1. Araç çubuğundan Boyut   aracını seçin.

  2. Görüntülenen görev çubuğundan Doğrusal Boyut   öğesini seçin.

  3. Önce ilk noktayı, ardından ikinci noktayı tıklatın. Daha sonra şu boyutları çizebilirsiniz:

    • Hizalanmış boyut: Tekrar tıklatın.
    • Dikey boyut: Fareyi yatay olarak hareket ettirin, ardından tıklatın.
    • Yatay boyut: Fareyi dikey olarak hareket ettirin, ardından tıklatın.

Konturlu bir nesnenin doğrusal boyutlarını çizme

Yol parçasına kontur uygulanmışsa önizleme sınırlarına yapışarak doğrusal boyutunu doğru bir şekilde ölçebilirsiniz. Önizleme sınırlarını etkinleştirmek için IllustratorTercihler > Genel > Önizleme Sınırları Kullan (macOS) veya DüzenleTercihler > Genel > Önizleme Sınırları Kullan'a (Windows) gidin.

Açısal boyut çizme

Açısal Boyut, bir şeklin açılarını veya kesişen iki çizgi arasındaki açıları kolayca çizmenize olanak tanıyan araç türüdür.

Temel şekillerin çizim açıları

Üçgen gibi temel şekillerin iç ve dış açılarını çizin.

  1. Araç çubuğundan Boyut   aracını seçin.

  2. Görüntülenen görev çubuğundan Açısal Boyut   aracını seçin.

  3. Pembe köşeli bir kılavuz görünene kadar çizmek istediğiniz açının tepe noktasının üzerine gelin. Ardından, iç ve dış açıları çizin:

    • İç açı: Tepe noktasından içe doğru sürükleyip bırakın.
    • Dış açı: Tepe noktasından dışa doğru sürükleyip bırakın.

Kesişen çizgilerin açılarını çizme

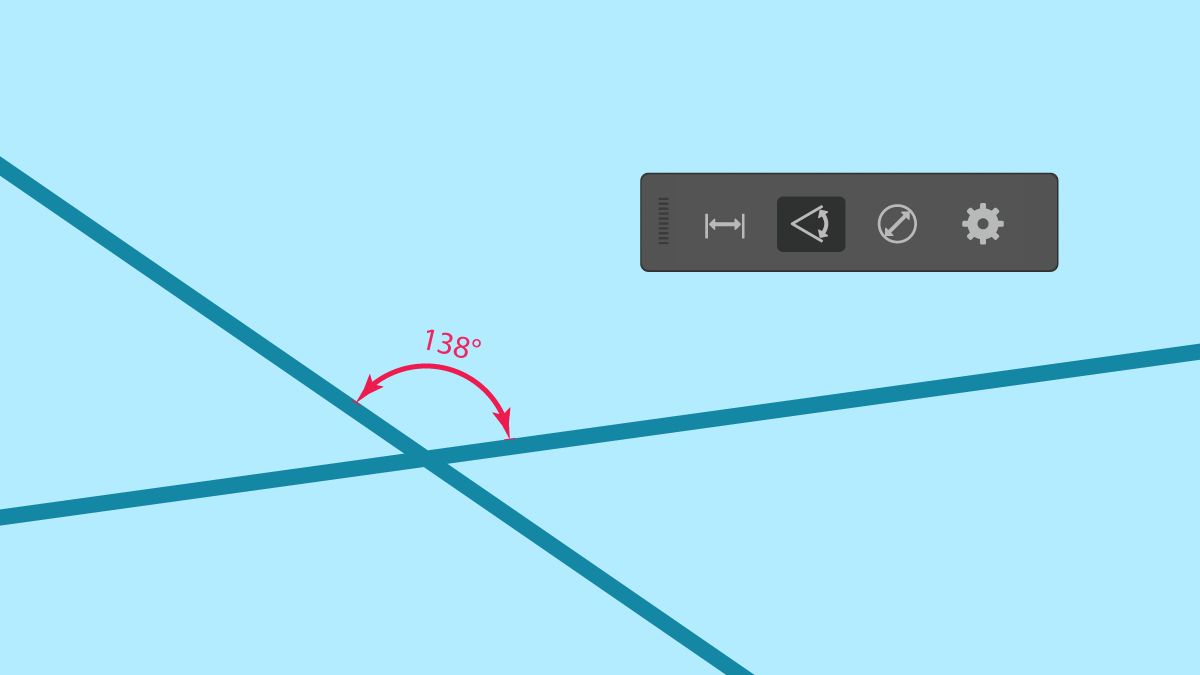

Aralarında çizilen bir açı ile kesişen iki çizgi.
Kesişen herhangi iki çizginin iç ve dış açılarını çizin.

  1. Araç çubuğundan Boyut aracını   seçin.

  2. Görüntülenen görev çubuğundan Açısal Boyut   aracını seçin.

  3. Önce ilk satırdaki noktalardan birini, ardından ikinci satırdaki noktalardan birini tıklatın.

  4. Fareyi her iki yönde hareket ettirin, ardından iç veya dış açıları çizmek için tuvali tıklatın.

Radyal boyutları çizme

Radyal Boyut, dairelerin ve kusursuz yayların (bir dairenin parçası olan yaylar) yarıçapını ve çapını kolayca çizmenize olanak tanıyan araç türüdür.

Dairelerin ve mükemmel yayların yarıçaplarını ve çaplarını çizin.

  1. Araç çubuğundan Boyut   aracını seçin.

  2. Görüntülenen görev çubuğundan Radyal Boyut   aracını seçin.

  3. Pembe bir radyal kılavuz görünene kadar dairenin veya yayın çevresinin üzerine gelin. Ardından, radyal boyutları çizin:

    • Yarıçap: Dışa doğru sürükleyip bırakın.
    • Çap: İçe doğru sürükleyip bırakın.

Mevcut boyutların özelliklerini değiştirme

Gelecekte çizeceğiniz boyutların özelliklerini tanımlamak için araç ayarlarını kullanabilirsiniz ancak mevcut boyutların özelliklerini yalnızca Özellikler panelinden değiştirebilirsiniz. Bunun için boyut nesnelerini seçin ve Özellikler paneline gidin. Ardından, bu yeni özellikleri seçtiğiniz boyut nesnelerine uygulayabilir veya Tümüne uygula'yı seçerek tüm mevcut boyut nesnelerine uygulayabilirsiniz. Ayrıca, mevcut ve gelecekteki boyutların ayarlarını değiştirmek için Varsayılan olarak ayarla'yı seçebilirsiniz.

Buna ek olarak nesneleri dönüştürdüğünüz takdirde ilişkili boyutlar da otomatik olarak güncellenir. Örneğin, bir dikdörtgenin genişliğini artırırsanız genişliği ölçen boyut nesnesi yeni ölçümü yansıtacak şekilde otomatik olarak güncellenir.

Boyut nesnelerini gizleme

Tüm boyut nesneleri, Katmanlar panelindeki ayrı bir Boyutlar katmanına eklenir. Boyut nesnelerini resminizden gizlemek için Boyutlar katmanının görünürlüğünü kapatabilirsiniz. Öğeleri, Boyutlar katmanından diğer katmanlara veya diğer katmanlardan Boyutlar katmanına taşıyamazsınız.

Dikkat edilecek hususlar

  • Boyut nesnelerini yeniden konumlandırmak için Boyut aracını kullanın. Boyut nesnelerini yeniden konumlandırmak için Seçim aracını seçerseniz boyut nesneleri, normal nesneler olarak genişletilir.
  • Bir nesneyi deforme ettiğinizde ilişkili boyutlar otomatik olarak ayarlanmaz.
  • Eğri yolların çalışma uzunluğunu çizme seçeneği şu an için mevcut değildir.
