Como medir objetos 3D em PDFs

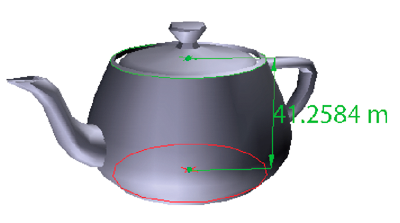

Use a Ferramenta de medida 3D para medir os modelos 3D. É possível criar medidas entre combinações de pontos ou bordas do modelo 3D. Conforme você move o ponteiro do mouse sobre o modelo 3D, pontos e bordas específicos são realçados. A Ferramenta de medida 3D oferece suporte a quatro tipos de medidas: distância perpendicular entre duas bordas retas, distância linear entre dois pontos, o raio das bordas circulares e o ângulo entre duas bordas (ou três pontos).

É possível associar medidas 3D com visualizações específicas. Se a exibição padrão estiver ativa quando uma medida for adicionada, uma nova exibição de medida será criada. Essa exibição é adicionada à hierarquia de visualizações na Árvore modelo. A medida é associada apenas à essa exibição. A medida aparece como um objeto filho da exibição.

Também é possível exibir comentários enquanto faz a medida. Esses comentários (também chamados de marcas de medida) são mantidos após o fechamento do documento.

Opções de Ajustar ativações na paleta Ferramenta de Medida 3D

Ajusta à borda inteira.

Ajusta a um segmento de linha reta de uma borda.

Ajusta a uma circunferência.

Ajusta à borda aparente de uma peça, como a lateral de um cilindro.

Ajusta ao plano geométrico formando uma face da peça.

Opções de Tipo de medida na paleta Ferramenta de Medida 3D

Mede a distância entre duas posições no modelo 3D. Clique para definir um ponto inicial e clique em outro local para definir um ponto final ou borda.

Mede a distância entre duas bordas tomadas no ângulo direito em relação à borda inicial.

Mede o raio no local clicado.

Mede o ângulo entre duas bordas.

Opções de marcas e unidades

Para usar as ferramentas de medida Unidades e marcação, selecione a Ferramenta de medida 3D e clique com o botão direito do mouse dentro do modelo.

Selecione para alterar as unidades de medida.

Exibe ou oculta as coordenadas da localização do ponteiro do mouse na janela Informações de medidas.

Digite o texto que você deseja que apareça com a medida, tanto na área de modelo 3D quanto no painel Comentários. (Não disponível se a opção Marcação de medida não estiver selecionada).

Selecione quando você desejar fazer medições em um modelo, mas não adicioná-las ao documento. As medidas estarão visíveis apenas enquanto a medida atual estiver ativa. Se você iniciar outra medida ou alterar as ferramentas, a marca desaparecerá.

Desativa a capacidade de ajustar o ponto de inserção a um destino provável. Selecione essa opção para melhorar o desempenho quando você estiver trabalhando com um modelo grande. Retorne para Ajustar ao conteúdo 3D para garantir a medição precisa em objetos 3D.

Abre uma caixa de diálogo que lista os atalhos de teclado para vários atalhos de navegação. É possível usar esses atalhos enquanto estiver medindo.

Abre a caixa de diálogo Preferências de medição (3D).

A janela Informações de medidas exibe as configurações de Unidades e marcação do modelo. Selecione para remover a janela da janela do modelo.

Remove/Exibe a paleta Ferramenta de medida 3D.

Preferências de medição

Altere as preferências de Medição 3D para determinar como os dados 3D são medidos. Essas opções aparecem no painel Medição (3D) da caixa de diálogo Preferências.

Exibe as medidas com base nas unidades do modelo, se presentes, geradas a partir do modelo 3D original. Desmarque essa opção para especificar as unidades de medida manualmente. Essa configuração pode ser alterada na paleta Ferramenta de medida 3D.

Usa as unidades de medida especificadas aqui em vez daquelas encontradas no modelo 3D.

Especifica o número máximo de dígitos no número de medida.

Especifica a cor da linha que aparece quando você clica ou arrasta para medir um objeto.

Define o tamanho do texto para a exibição da medida.

Especifica unidades como graus ou radianos.

Designa se o diâmetro ou raio é medido para partes circulares.

Exibe a circunferência associada à medida radial.

Ativa o ajuste e especifica se os pontos, arcos, bordas ou bordas da silhueta ou faces são ajustados. A Sensibilidade indica quão próximo o ponteiro precisa estar do item a que será ajustado. Em Obter cor da dica, especifique a cor da linha de ajuste que aparece quando você mantém o ponteiro sobre o objeto 3D.
