Ajustar objetos a pictograma

Descubra cómo ajustar y dibujar objetos con precisión alrededor del límite de pictogramas dinámicos.

La función Ajustar a pictograma le permite ajustar los componentes de la ilustración con precisión con el texto, sin crear contornos ni guías de referencia. Al elegir una opción de ajuste, las guías del pictograma aparecerán en el texto dinámico al dibujar, escalar, girar o mover objetos. Fíjese en estas guías para ajustar los elementos al texto dinámico de forma precisa.

Ajustar a pictograma

Para saber cómo ver y usar las opciones de ajuste para pictogramas y fuentes japoneses, consulte Ajustar a pictogramas en japonés.

Antes de continuar

Para utilizar esta función, asegúrese de que el ajuste de pictogramas (Ver > Ajustar a pictograma) y las guías inteligentes (Ver > Guías inteligentes) estén activados.

Esta opción no funcionará si Ver > Ajustar a cuadrícula está activada, si Preferencia > Guías inteligentes > Guías de alineación están desactivadas y si Tolerancia de ajuste tiene el valor 0.

Requisitos previos
Activar opción Ajustar a pictograma

Enlace profundo de Adobe Illustrator

Pruébelo en la aplicación
Habilite las guías de alineación en unos sencillos pasos.

Ajustar con guías de pictograma

Seleccione Panel Carácter > Más opciones y active Mostrar opciones de Ajustar a pictograma para ver las opciones de guías de pictogramas.

¿Qué son las guías de pictogramas?

Sabremos que todas las guías de pictogramas están disponibles en un pictograma si la opción Ajustar a pictograma está activada.

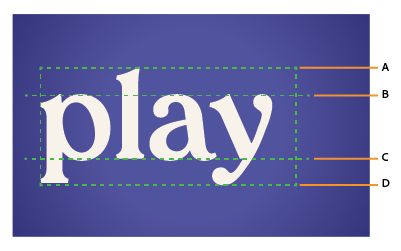

Límites de texto

A. Borde superior de pictograma B. Altura de x C. Línea de base D. Borde inferior de pictograma

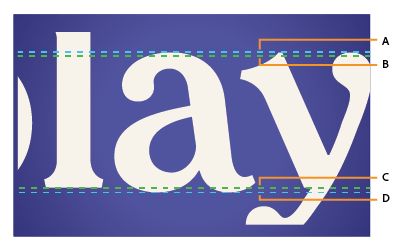

Límites de texto

A. Guía de proximidad B. Altura de x C. Línea de base D. Guía de proximidad

Ajustar a las guías principales
Ajustar a línea de base, altura x y límite de pictograma

Ajustar a pictograma
Ajustar a guías de proximidad

Lleve a cabo el siguiente procedimiento para establecer las guías de pictogramas de la sección Ajustar a pictograma en el panel Carácter:

Opción

Descripción

(Línea de base): se ajusta a la base del pictograma.

(Altura de x): se ajusta a la altura del pictograma en minúscula.

(Bordes de pictograma): se ajusta a los bordes superior, inferior, izquierdo y derecho del pictograma.

(Guías de proximidad): se ajusta a las guías generadas cerca de la línea de base, la altura de x y el borde del pictograma.

En función del tipo de letra del pictograma, puede haber muchas líneas de proximidad, pero solo se muestra una línea importante que pasa por el carácter de ancho máximo acumulado o la densidad máxima de píxeles.

(Guías angulares): se ajusta a las guías angulares que aparecen cuando se selecciona un pictograma con segmentos angulares o al girar el marco de texto.

 (Puntos de ancla): permite dibujar y ajustar a los puntos de ancla de los pictogramas.

Nota:

Las guías de pictogramas no tienen en cuenta el trazo, el relleno de motivos, los efectos o el aspecto aplicados al texto interactivo y se generan en función de la forma del pictograma original.

Ajustar a un pictograma individual después de la selección

Pasos para ajustar objetos a un pictograma individual en el texto:

  • Haga clic con el botón derecho en el pictograma y seleccione Ajustar a pictograma <nombre-pictograma>.
    El pictograma seleccionado se resaltará y verá las guías de pictogramas en el pictograma activo en torno a sus bordes, centrado, segmentos lineales y angulares (en función de la geometría del pictograma).
ajustar a un ángulo
Ajustar a pictograma seleccionado

Nota:
  • El pictograma no se resalta en la selección si se aplica el trazo, el relleno de motivo, los efectos y el aspecto en el texto interactivo.
  • Las guías de pictogramas se generan únicamente en segmentos rectos (lineales o angulares) y no en curvas en el pictograma.

Liberar la selección del pictograma

Pasos para liberar la selección y el ajuste de un pictograma individual:

  • Haga clic con el botón derecho en el pictograma y seleccione Liberar ajuste a pictograma <nombre-pictograma>.
  • Seleccione el botón Liberar pictograma en el panel Control.
  • Elija otro pictograma para liberar el ajuste en el pictograma anterior.

Cualquier otra acción, como la edición de texto, liberará el pictograma automáticamente.

Ajustar con guías angulares

La opción Ajustar a pictograma > Guías angulares le permite ajustar objetos definidos en un ángulo concreto con el pictograma al moverlo o escalarlo, o girarlos y dibujarlos utilizando la herramienta Pluma. Las guías angulares solo aparecerán:

  • Cuando se selecciona un pictograma con segmentos angulares para ajustarlo.
  • Cuando el marco de texto o un pictograma determinado se giran en ángulo.
Ajuste angular cuando se rota el marco de texto
Ajustar a guías angulares cuando se rota el marco de texto

Nota:

Los objetos colocados en ángulo se ajustan al cuadro delimitador y al punto central del objeto.

Dibujar y ajustar a puntos de ancla en un pictograma

Utilice la opción Ajustar a pictogramaPuntos de ancla en el panel Carácter para dibujar y ajustar una forma en un pictograma.

La función de ajuste de punto de ancla solo funciona con la herramienta Pluma o cuando el objeto se coloca más cerca del punto de ancla en el pictograma.

 Lleve a cabo el siguiente procedimiento:

  1. Seleccione la herramienta Pluma y pase el puntero sobre el pictograma para ver los puntos de ancla.
  2. Dibuje la forma con la herramienta Pluma. La forma dibujada se ajustará a los puntos de ancla del texto.
Ajustar a una forma
Dibujar y ajustar a un punto de ancla

Ajustar a texto de área

La función Ajustar a pictograma funciona para texto de punto y texto de área. Si solo tiene una línea de texto, se mostrarán todas las guías y los delimitadores de esa línea. Si tiene un párrafo, solo se muestran los límites del pictograma para simplificar la experiencia. Para ajustar con precisión un pictograma en el párrafo, seleccione el pictograma y, a continuación, utilice las guías de pictogramas para realizar más ajustes.

Ajustar a texto de área
Ajustar a texto de área

Cambiar el color de la guía del pictograma

De forma predeterminada, las guías de pictogramas se muestran en verde. Para cambiar el color de la guía de pictogramas, vaya a Preferencias > Guías inteligentes > Guías de pictogramas y elija un color en la lista desplegable.
