Uso de cuadrículas, guías y mediciones en archivos PDF

Puedes utilizar las cuadrículas para alinear texto y objetos con precisión en un documento. Al habilitar Cuadrículas, se muestra un marco de líneas de intersección que te ayuda a alinear correctamente varios elementos.

La opción Ajustar a cuadrícula alinea un objeto con la línea de la cuadrícula más próxima al mover el objeto.

Para ver u ocultar la cuadrícula, en la parte superior izquierda, selecciona el menú de hamburguesa (Windows) > Ver o directamente Ver (macOS) > Mostrar/ocultar > Reglas y cuadrículas > Cuadrícula. Si se muestra cuadrícula, aparecerá una marca de verificación junto al nombre del comando.

Para activar o desactivar la opción Ajustar a cuadrícula, selecciona el menú de hamburguesa (Windows)  > Ver o directamente Ver (macOS) > Mostrar/ocultar > Reglas y cuadrículas > Ajustar a cuadrícula.

Para cambiar el aspecto de la cuadrícula

Uso de reglas y guías

Las reglas horizontal y vertical permiten comprobar el tamaño de los objetos en el documento. También puedes crear guías para alinear fácilmente objetos, como campos de formulario. Puedes cambiar la unidad de medida y el color usado en la regla.

• Para ver las reglas, selecciona el menú de hamburguesa (Windows) > Ver o Ver (macOS) > Mostrar/ocultar > Reglas y cuadrículas > Reglas.
• Para ver u ocultar guías, selecciona el menú de hamburguesa (Windows) > Ver (macOS) > Mostrar/ocultar > Reglas y cuadrículas > Guías.


Para utilizar reglas y guías

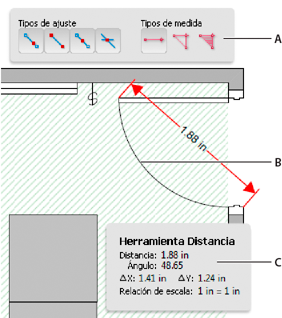

Medir el alto, ancho o área de objetos

También puedes usar las herramientas de medición para medir distancias y áreas de objetos en los documentos PDF. Las herramientas de medición resultan útiles para mostrar las distancias y las áreas asociadas a objetos de un formulario o un dibujo de diseño asistido por ordenador (CAD). Estas herramientas sirven además para medir determinadas áreas de un documento antes de enviarlo a una impresora profesional. Las herramientas de medición solo están disponibles para los usuarios de Acrobat Reader si el creador del PDF habilita la función de medición.

Cuando utilizas una herramienta de medición, el panel de Información de medida muestra información sobre la medición tal como la medida actual, los valores delta y la relación de escala. Inserte comentarios de Acrobat con los valores calculados para la distancia, el perímetro o el área.

Definición de las opciones de la herramienta de medición

Para definir las opciones de la herramienta de medición, selecciona la herramienta y, a continuación, haz clic con el botón derecho en cualquier parte del PDF. Muestra las siguientes opciones:

• Cambiar relación de escala y precisión : para cambiar la relación de escala (como, por ejemplo, 3:2) y la unidad de medida en las áreas del dibujo.
• Cambiar etiqueta de marca: añadir o cambiar el texto que aparece con la medición.
• Deshabilitar/habilitar marca de medida: cuando esta opción está activada, las líneas de medición que dibujes se añaden al PDF. Cuando se desactiva, las líneas de medición desaparecen cada vez que mides otro objeto o selecciones otra herramienta.
• Activar/desactivar orto: cuando esta opción está activada, las líneas de medición son solo ortográficas.
• Mostrar/ocultar reglas: muestra u oculta las reglas verticales y horizontales de la página.
• Ajustar al contenido de la página/No ajustar al contenido de la página : activa o desactiva todas las habilitaciones de ajuste.
• Exportar marca de medida a Excel: guarda la información de todas las medidas de tu PDF en un archivo CSV.
• Preferencias: abre las preferencias de medición (2D).

Definición de las preferencias de medición

Puedes cambiar las preferencias de medición 2D para determinar cómo se miden los datos 2D. Para ello, accede a  > Preferencias y luego selecciona Medición (2D) en el panel izquierdo y, a continuación, configura las siguientes opciones:

• Usar escala y unidades del documento (si existen): cuando esta opción está activada, se utilizan mediciones basadas en las unidades generadas a partir del documento original, si existen. Deselecciona esta opción para especificar las unidades de medición manualmente.
• Utilizar líneas ortográficas: cuando esta opción está activada, las líneas de medición son solo ortográficas.
• Color de línea de medición: especifica el color o la línea que aparece al dibujar.
• Habilitar marca de medida: cuando esta opción está activada, las líneas de medición que dibujas se añaden al PDF. Cuando se desactiva, las líneas de medición desaparecen cada vez que mida otro objeto o seleccione otra herramienta. Se pueden utilizar las etiquetas de medición predeterminadas o especificar otras.
• Usar longitud de relleno predeterminada (solo herramienta Distancia): cuando esta opción está deseleccionada, cada vez que dibujes una medida de distancia, mueves el ratón para determinar la longitud de relleno.
• Inicio de línea predeterminado: especifica el aspecto de la línea de inicio en medidas de distancia.
• Final de línea predeterminado: especifica el aspecto de la línea de finalización en medidas de distancia.
• Estilo de pie de ilustración (solo herramienta Distancia): especifica si el pie de ilustración de medición de distancia está dentro o encima de la línea de medición.
• Longitud de relleno predeterminada (solo herramienta Distancia): especifica la longitud del relleno de la línea que aparece a un lado de los puntos de medición.
• Extensión de relleno predeterminada sobre la línea (solo herramienta Distancia) : especifica la longitud de la extensión de relleno que aparece sobre la línea de medición.
• Desplazamiento de relleno predeterminado desde puntos de línea (solo herramienta Distancia): especifica la cantidad de espacio en blanco que aparece entre los puntos de medición y el relleno.
• Configuración de ajuste 2D : especifica el comportamiento de ajuste. La opción de sensibilidad indica cuánto debe acercarse el puntero al elemento que se está ajustando. El color de indicación de ajuste especifica el color de la línea de ajuste que aparece al mantener pulsado el puntero sobre el objeto.

Ver las coordenadas del cursor

Las coordenadas del cursor muestran las coordenadas de posición del puntero en el panel del documento. La numeración de la posición comienza en la esquina superior izquierda del documento. Las coordenadas del cursor también muestran la anchura y altura de un objeto seleccionado a medida que cambias su tamaño.

Para ver las coordenadas de x e y:

Para cambiar las unidades de medida de las coordenadas del cursor:

Modificar la escala horizontal
