Cambio del aspecto de los vértices

Puede utilizar el comando Opciones de vértice para aplicar con rapidez efectos de vértice a cualquier trazado. Los efectos de vértice disponibles van de vértices sencillos redondeados a ornamentación sofisticada.

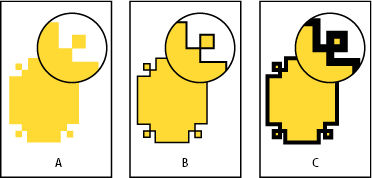

Efectos de distintos grosores de línea en formas con vértices

A. Efecto de vértice sofisticado sin trazo B. Mismo efecto con trazo de 1 punto C. Mismo efecto con trazo de 4 puntos

Aplicación de formas de vértice con el cuadro de diálogo Opciones de vértice

  1. Con una herramienta de selección, seleccione un trazado.

  2. Elija Objeto > Opciones de vértice.

  3. Para aplicar el efecto vértice a los cuatro vértices de un rectángulo, seleccione el icono Unificar todas las configuraciones . Si la opción no se ha seleccionado, aparecerán puntos a ambos lados del icono (como un vínculo de cadena roto).

  4. Elija un efecto de vértice y especifique un tamaño para uno o varios de los vértices.

    El valor del tamaño determina el radio con que se extiende el efecto desde cada punto de vértice.

  5. Seleccione Vista previa si desea ver el resultado del efecto antes de aplicarlo. A continuación, haga clic en OK.

Uso de vértices interactivos

Con vértices interactivos puede aplicar efectos de vértice a marcos rectangulares haciendo clic y arrastrando en el cuadro amarillo que aparece en el marco. Además, puede aplicar un efecto y un radio diferente a cada vértice.

  1. Seleccione un marco rectangular y haga clic en el cuadro amarillo.

    En el marco seleccionado, aparecen cuatro diamantes amarillos, indicativos del modo Vértices interactivos. Si el cuadro amarillo no aparece en el marco seleccionado, elija Ver > Extras > Mostrar vértices interactivos.

  2. Para añadir efectos de vértice, realice una de estas tareas:

    • Para ajustar los radios de los cuatros vértices a la vez, arrastre uno de los diamantes hacia el centro del marco.

    • Para ajustar un solo vértice, mantenga pulsado Mayús conforme arrastra un diamante.

    • Para pasar por los diferentes efectos, pulse Alt y haga clic (Windows) u Opción y haga clic (Mac OS) en un diamante amarillo.

  3. Para dejar de editar los vértices, haga clic fuera del marco seleccionado.

Para quitar efectos de vértices, elija Objeto > Opciones de vértice > Ninguno.

Si no desea que el cuadro amarillo aparezca al seleccionar un marco, elija Ver > Extras > Ocultar vértices interactivos.

Directrices para la aplicación de formas de vértices

Tenga en cuenta lo siguiente:

  • Si ha obtenido un plugin con más efectos, el comando Opciones de vértice del panel Trazo puede incluir formas adicionales.

  • Los efectos de vértice aparecen en todos los puntos de vértice de un trazado, pero nunca en puntos de suavizado. Los efectos cambian los ángulos de forma automática al mover los puntos de vértice de un trazado.

  • Si un efecto de vértice cambia de forma significativa el trazado creando, por ejemplo, una prominencia hacia dentro o hacia fuera, puede afectar al modo en que un marco interactúa con su contenido o con otras partes de la composición. Aumentar el tamaño de un efecto de vértice puede desplazar un ceñido de texto existente o un margen lejos del marco.

  • No se puede editar un efecto de vértice, pero se puede cambiar su aspecto modificando el radio de vértice o el trazo.

  • Si ha aplicado efectos de vértice pero no los ve, compruebe que el trazado utiliza puntos de vértice y que se le ha aplicado un degradado o color de trazo. A continuación, aumente la opción Tamaño del cuadro de diálogo Opciones de vértice o bien incremente el grosor de trazo en el panel Trazo.
