Usar grades, guias e medições em PDFs

Antes de começar

Estamos lançando uma experiência nova e mais intuitiva do produto. Se a tela mostrada aqui não corresponder à interface do seu produto, selecione a ajuda da sua experiência atual.

Na nova experiência, as ferramentas aparecem no lado esquerdo da tela.

Grades do usuário

Use grades para alinhar o texto e os objetos de um documento de maneira precisa. Ao habilitar as grades, uma estrutura de linhas de interseção é exibida para ajudar a alinhar corretamente vários elementos.

A opção Ajustar à grade alinha um objeto à linha de grade mais próxima quando ele é movido.

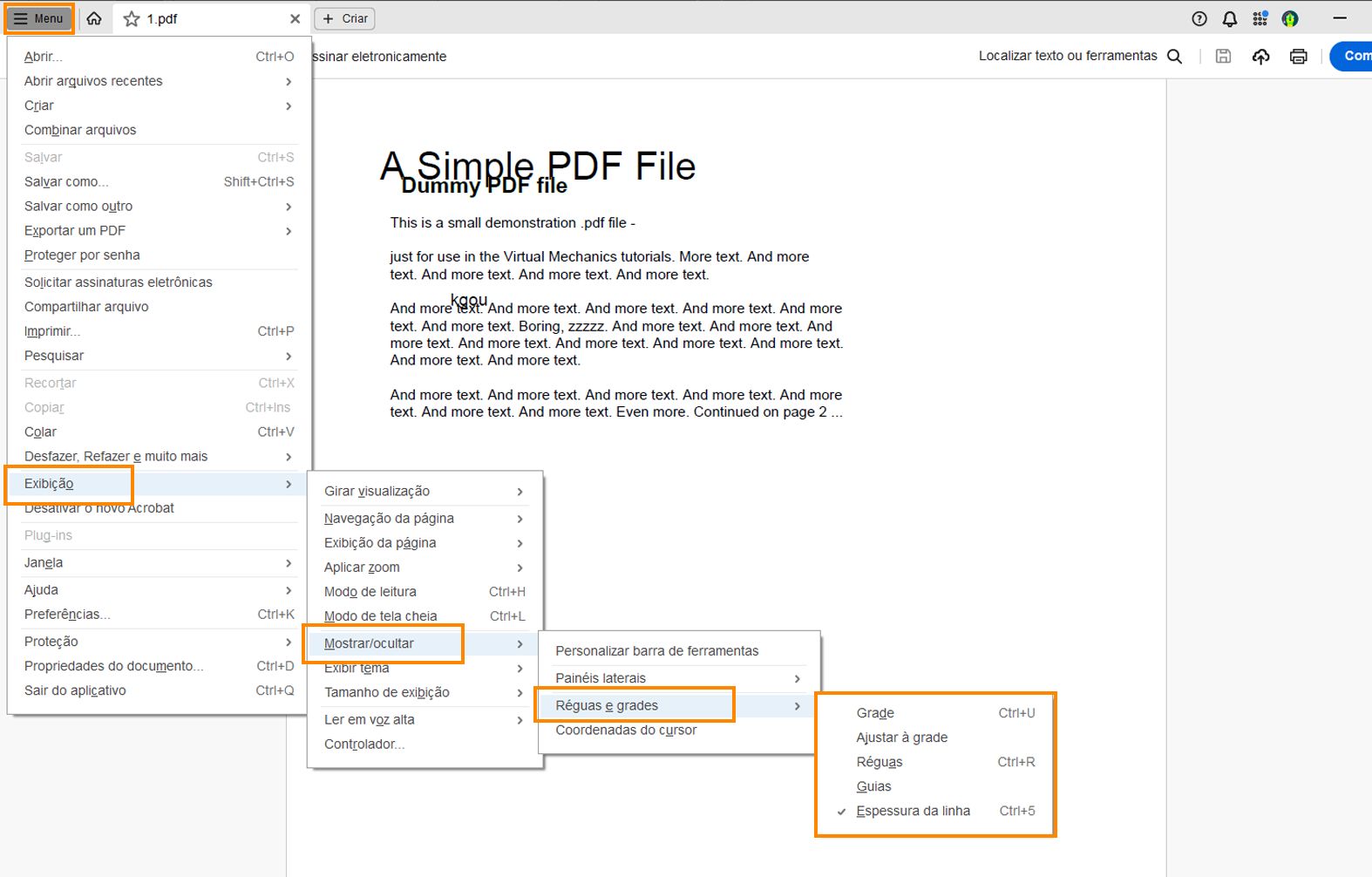

Para exibir ou ocultar a grade, no canto superior esquerdo selecione o menu de opções (Windows) > Exibir ou diretamente Exibir (macOS) > Mostrar/Ocultar > Réguas e grades > Grade. Quando a grade estiver ativa, será exibida uma marca de seleção ao lado do nome do comando.

Usar grades, guias e medições em PDFs do Adobe Acrobat.

Para ativar ou desativar a opção Ajustar à grade, selecione o menu de opções (Windows) > Exibir ou diretamente Exibir (macOS) > Mostrar/Ocultar > Réguas e grades > Ajustar à grade.

Para alterar a aparência da grade

  1. (Windows) Selecione o menu de opções > Preferências.
    (macOS) Selecione Acrobat Preferências.

  2. No painel esquerdo, selecione Unidades e guias.

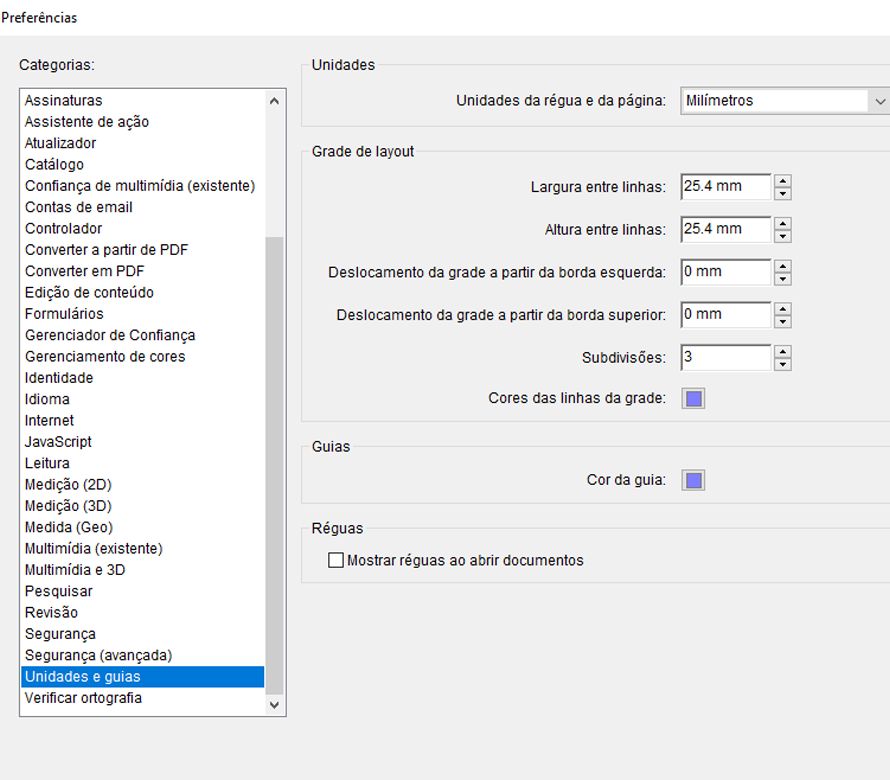

    Alterar as configurações da grade.

  3. Altere as configurações da grade da seguinte maneira:

    • Para alterar o espaçamento entre as linhas de grade, insira um valor de Largura entre linhas e de Altura entre linhas.

    • Para alterar a origem da grade, insira um valor de Deslocamento da grade a partir da borda esquerda e de Deslocamento da grade a partir da borda superior.

    • Para alterar o número de subdivisões dentro de cada quadrado da grade, insira um valor de Subdivisões. As linhas de subdivisão são mais claras que as linhas de grade.

    • Para alterar a cor das linhas de grade, selecione o quadrado Cor da linha de grade e escolha uma nova cor nas opções.

Use réguas e guias

As réguas horizontais e verticais permitem verificar o tamanho dos objetos no documento. Você também pode criar guias para alinhar objetos facilmente, como campos de formulário. É possível alterar a unidade de medida e a cor utilizadas na régua.

  • Para exibir réguas, selecione o menu de opções (Windows)> Exibir ou Exibir (macOS)> Mostrar/Ocultar > Réguas e grades > Réguas.
  • Para exibir ou ocultar guias, selecione o menu de opções (Windows)> Exibir ou Exibir (macOS) > Mostrar/Ocultar > Réguas e grades > Guias.

Para usar réguas e guias

  1. Para criar uma guia horizontal, arraste para baixo a partir da régua horizontal ou clique duas vezes em uma posição na régua vertical.

    Para criar uma guia vertical, arraste para a direita a partir da régua vertical ou clique duas vezes em uma posição da régua horizontal.

  2. Para mover a guia, clique nela para selecioná-la e arraste-a para uma nova posição.

  3. Para excluir uma guia, clique nela para selecioná-la e pressione a tecla Delete.

  4. Para excluir todas as guias, clique na área da régua com o botão direito do mouse e selecione Limpar todas as guias ou Limpar guias da página.

  5. Para alterar as cores das guias, acesse o menu de opções > Preferências (Windows) ou Acrobat > Preferências (macOS) e, em seguida, no painel esquerdo, selecione Unidades e guias. Em seguida, clique no quadrado Cor da guia e selecione uma nova cor nas opções.

Como medir a altura, a largura ou a área de objetos

Você também pode usar a ferramenta “Medir objetos” para medir distâncias e a área de objetos em documentos PDF. As ferramentas de medição são úteis para mostrar as distâncias e áreas associadas a objetos de desenhos assistidos por computador (CAD). Você também pode usar estas ferramentas para medir determinadas áreas de um documento antes de enviá-lo para uma impressora profissional. Elas só ficam disponíveis se o criador do PDF habilitar a funcionalidade de medição para usuários do Acrobat Reader.

Quando uma ferramenta de medição é usada, o painel Informações de medida mostra informações sobre a medida, como a medida atual, valores delta e proporção de escala. O Acrobat insere comentários com os valores calculados para distância, perímetro ou área.

Ferramentas de medição no Acrobat
Ferramentas de medição

A. Barra de ferramentas de medição B. Objeto que está sendo medido C. Painel Informações de medidas

  1. No menu Todas as ferramentas, selecione Medir objeto.

    O conjunto de ferramentas Medir objeto é exibido no painel esquerdo.

  2. No menu Medir objeto à esquerda, selecione Ferramenta de medição.

    A barra de ferramentas Medição e o painel Informações da medida são exibidos.

  3. Para medir áreas do documento PDF, selecione um dos seguintes tipos de medidas:
    • Selecione a ferramenta Distância para medir a distância entre dois pontos. Clique no primeiro ponto, mova o ponteiro do mouse para o segundo e clique novamente.

    • Selecione a ferramenta Perímetro para medir um conjunto de distâncias entre vários pontos. Clique em cada ponto que deseja medir. Em seguida, clique duas vezes no último ponto.

    • Selecione a ferramenta Área para medir a área dentro dos segmentos de linha desenhados. Clique em cada ponto que deseja medir. Depois de clicar em pelo menos dois pontos, clique no primeiro para concluir a medição da área.

  4. Ao medir objetos, execute um destes procedimentos:

    • Para ajustar a medida ao final de uma linha, selecione Ajustar aos caminhos

    • Para ajustar a medida à extremidade de uma linha, selecione Ajustar às extremidades

    • Para ajustar a medida ao ponto central de uma linha, selecione Ajustar aos pontos centrais

    • Para ajustar a medida à intersecção de várias linhas, selecione Ajustar às intersecções

    • Para restringir as linhas de medidas a incrementos de 45º, mantenha pressionada a tecla Shift.

    • Para interromper uma medição, clique com o botão direito do mouse e escolha Cancelar medição.

    • Para excluir uma marca de medição, selecione-a usando a ferramenta de medição e pressione a tecla Delete.

Definir as opções da ferramenta de medição

Para definir as opções da ferramenta de medição, selecione a ferramenta e clique com o botão direito do mouse em qualquer lugar no PDF. As seguintes opções são exibidas:

  • Alterar proporção e precisão da escala: altera a proporção de escala (como 3:2) e a unidade de medida nas áreas de desenho.
  • Alterar rótulo de marcação: adiciona ou altera o texto exibido com a medida.
  • Desabilitar/habilitar marcação de medida: quando habilitada, as linhas de medida desenhadas são adicionadas ao PDF. Quando desabilitada, as linhas de medida desaparecem quando você mede outro objeto ou seleciona outra ferramenta.
  • Ativar/desativar ortografia: quando habilitada, as linhas de medida serão apenas ortográficas.
  • Mostrar/ocultar réguas: mostra ou oculta réguas verticais e horizontais na página.
  • Ajustar ao conteúdo da página/Não ajustar ao conteúdo da página: ativa ou desativa todas as opções de encaixe.
  • Exportar marcação de medida para o Excel: salva as informações de todas as medidas de seu PDF em um arquivo CSV.
  • Preferências: abre as preferências de medição (2D).

Definir preferências de medição

Você pode definir as preferências de medição 2D para determinar como os dados 2D são medidos. Para fazer isso, acesse  > Preferências, selecione Medição (2D) no painel esquerdo e configure as seguintes opções:

  • Usar escalas e unidades do documento (se presentes): quando habilitada, as medidas baseadas nas unidades geradas a partir do documento original são usadas (se presentes). Desmarque essa opção para especificar as unidades de medida manualmente.
  • Usar linhas ortográficas: quando habilitada, as linhas de medida serão apenas ortográficas.
  • Cor da linha de medição: especifica a cor ou a linha que aparece durante o desenho.
  • Habilitar marcação de medição: quando habilitada, as linhas de medição desenhadas são adicionadas ao PDF. Quando desativada, as linhas de medida desaparecem quando você mede outro objeto ou seleciona outra ferramenta. Você pode usar os rótulos de medida padrão ou especificar seu próprio rótulo.
  • Usar comprimento de tracejado padrão (somente para a ferramenta Distância): se essa opção não estiver selecionada, toda vez que você desenhar uma medida de distância, será necessário mover o mouse para determinar o comprimento do tracejado.
  • Início da linha padrão: especifica a aparência da linha inicial nas medições de distância.
  • Fim da linha padrão: especifica a aparência da linha final nas medições de distância.
  • Estilo da legenda (somente para a ferramenta Distância): especifica se a legenda da medida de distância é exibida dentro ou acima da linha de medida.
  • Comprimento padrão do tracejado (somente para a ferramenta Distância): especifica o comprimento do tracejado que aparece em um lado dos pontos de medição.
  • Extensão padrão do tracejado acima da linha (somente para a ferramenta Distância) : especifica o comprimento da extensão do tracejado que aparece acima da linha de medição.
  • Deslocamento padrão do tracejado a partir de pontos de linha (somente para a ferramenta Distância): especifica o tamanho do espaço em branco entre os pontos de medição e o tracejado.
  • Configurações de ajuste 2D: especifica o comportamento do ajuste. A sensibilidade indica o quão próximo o ponteiro deve estar do item a ser ajustado. A Cor indicativa do ajuste especifica a cor da linha de ajuste que aparece ao manter o ponteiro sobre o objeto.
Observação:

No Acrobat Reader, as preferências de medição aplicam-se a PDFs com comentários habilitados.

Exibir coordenadas do cursor

As coordenadas do cursor mostram a posição do ponteiro no painel do documento. A numeração das posições começa no canto superior esquerdo do documento. As coordenadas do cursor também mostram a largura e a altura de um objeto selecionado à medida que ele é redimensionado.

Para exibir as coordenadas x e y:

  1. (Windows) Selecione o menu de opções > Exibir > Mostrar/Ocultar > Coordenadas do cursor.

    (macOS) Selecione Exibir > Mostrar/Ocultar > Coordenadas do cursor.

  2. Mova o ponteiro para visualizar as coordenadas x e y.

Para alterar as unidades de medida das coordenadas do cursor:

  1. (Windows) Selecione o menu de opções > Preferências.
    (macOS) Selecione Acrobat Preferências.

  2. No painel esquerdo da caixa de diálogo Preferências, selecione Unidades e guias.

  3. Selecione o menu suspenso Unidades de régua e página e escolha uma unidade de medida diferente.

Modificação de escala horizontal

  1. Abra um PDF. Na barra global no canto superior esquerdo, selecione Editar.

  2. Selecione o texto que deseja modificar.

  3. Selecione Escala horizontal no painel esquerdo em FORMATAR TEXTO.
