Como configurar visualizações 3D em PDFs

Pesquisar

Última atualização em 08/12/2023 | Também é aplicável a Adobe Acrobat 2017, Adobe Acrobat 2020

Saiba como configurar visualizações 3D em PDFs com o Adobe Acrobat. Siga o nosso guia passo a passo e aprimore a experiência de visualização do documento.

Antes de começar

Estamos lançando uma experiência nova e mais intuitiva do produto. Se a tela mostrada aqui não corresponder à interface do seu produto, selecione a ajuda da sua experiência atual.

Na nova experiência, as ferramentas são exibidas no lado esquerdo da tela.

Exibição padrão

A exibição padrão de um modelo 3D fornece uma maneira fácil de retornar ao ponto de partida sempre que você interage com o modelo. Observe que a exibição padrão é diferente da visualização, que exibe a aparência do modelo 3D quando ele não está ativado. O menu Exibições na barra de ferramentas 3D e o painel Exibir na Árvore Modelo exibem a lista completa de todas as visualizações disponíveis para o modelo 3D. O Acrobat gera uma exibição padrão inicial ao criar um PDF a partir de um modelo 3D ou ao adicionar um arquivo 3D a um PDF existente. Essa exibição padrão é independente de quaisquer exibições ou exibições padrão adicionais no arquivo 3D.

A exibição padrão tem as seguintes características:

Uma projeção de perspectiva.
O ponto de vista é posicionado longe do objeto de maneira que todos os nós visíveis preencham a maior parte da visão de campo.
A direção e a orientação do deslocamento estão principalmente ao longo do eixo X negativo, com um deslocamento pequeno do eixo Y negativo e um deslocamento menor do eixo Z positivo.
A câmera aponta para o centro dos nós visíveis, com o eixo Z sendo vertical e a direção para cima sendo positiva na anotação exibida.

Para personalizar a cor do plano de fundo, o modo de renderização e a iluminação para a exibição padrão, siga as etapas:

Selecione o menu Todas as ferramentas no canto superior esquerdo. Selecione a opção Exibir mais na barra lateral esquerda e navegue até a opção Adicionar mídia avançada. Em seguida, selecione a ferramenta Mídia 3D.

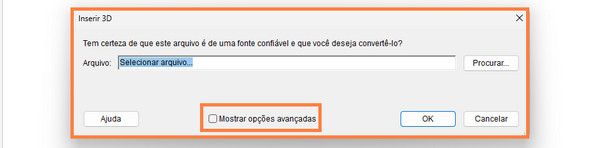

Agora, você pode arrastar ou clicar duas vezes no local desejado para inserir a mídia 3D. Essa ação abrirá a caixa de diálogo Inserir 3D. Selecione a caixa Mostrar opções avançadas na caixa de diálogo Inserir 3D.
Selecione a guia 3D, ajuste os parâmetros exibidos e, em seguida, clique em OK.

Criar uma exibição personalizada

O Acrobat permite que você crie exibições adicionais do modelo 3D para facilitar a navegação do conteúdo 3D.É possível personalizar as exibições para mostrarem perspectivas diferentes, como superior, inferior, esquerda, direita, interna, externa, explodida ou montada. As exibições personalizadas também podem incluir várias configurações, como iluminação, posição da câmera, modo de renderização, estado da árvore modelo e configurações de transparência e seção cruzada. As propriedades precisas de câmera podem ser incluídas nas exibições personalizadas.

Usando a ferramenta Selecionar, selecione o modelo 3D para habilitá-lo.

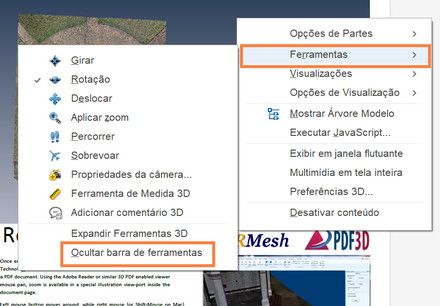

Para ajustar a exibição do modelo 3D, clique nele com o botão direito do mouse e navegue até a opção Ferramentas. Em seguida, selecione Mostrar barra de ferramentas. Quando a barra de ferramentas 3D for exibida, você poderá usar as ferramentas Girar, Deslocar e Aplicar zoom para ajustar a exibição.
Na caixa de diálogo Propriedades de exibição, selecione as configurações de exibição que deseja incluir.

As propriedades não selecionadas usam as configurações que foram exibidas por último. Por exemplo, se Cor do plano de fundo não for selecionada, ela permanece a mesma que foi exibida anteriormente.

A exibição é listada como NewView no painel Exibir da Árvore modelo. Selecione-a para renomeá-la.

Exibir uma exibição

Para mostrar uma exibição diferente da exibição padrão, selecione a exibição no menu suspenso de Exibições usando a barra de ferramentas 3D.

Alterar a exibição padrão

Para definir a exibição preferida como padrão para o modelo 3D, clique com o botão direito do mouse no modelo 3D. Selecione Exibições e, em seguida, selecione Gerenciar exibições. Selecione o modo de exibição que deseja definir como padrão e, em seguida, clique no botão Usar como padrão. Após concluir, clique em OK.

Observação:

Para criar uma nova exibição, selecione a lista suspensa Exibições na barra de ferramentas 3D e selecione Gerenciar exibições. Na caixa de diálogo Gerenciar exibições, selecione Nova exibição e siga as instruções na tela.

Alterar o cartaz para corresponder à exibição padrão

Para alterar o pôster para corresponder à exibição padrão, siga estas etapas:

Selecione o menu Todas as ferramentas no canto superior esquerdo. Na barra lateral esquerda, selecione a opção Exibir mais e navegue até a opção Adicionar mídia avançada. Em seguida, selecione a ferramenta Mídia 3D.
Agora você pode arrastar ou clicar duas vezes no local desejado para inserir a mídia 3D. Essa ação abrirá a caixa de diálogo Inserir 3D. Selecione a caixa Mostrar opções avançadas na caixa de diálogo Inserir 3D e, em seguida, selecione a guia Configurações de inicialização.
Na seção Imagem do cartaz, selecione Recuperar pôster na exibição padrão.
Clique em OK e salve o PDF.

Adicionar uma exibição 3D a um marcador

Esse processo requer um modelo 3D com uma ou mais visualizações definidas, que podem ser criadas. É possível associar a exibição a um marcador existente seguindo essas etapas:

Para criar um novo marcador, selecione Marcador na barra lateral direita para abrir o painel Marcadores. Selecione a opção Adicionar um novo marcador na parte superior do painel Marcadores, e digite um novo nome para o marcador. Em seguida, clique com o botão direito do mouse no nome do marcador e selecione Propriedades. Além disso, para vincular uma exibição a um marcador ou link existente, clique com o botão direito do mouse no marcador ou link e escolha Propriedades.
Na caixa de diálogo Propriedades, selecione a guia Ações.
No menu Selecionar ação, escolha Ir para Exibição 3D/multimídia e clique em Adicionar.

Na caixa de diálogo Selecionar exibição 3D, selecione a anotação 3D para o modelo 3D na lista à esquerda e, em seguida, selecione uma opção de exibição à direita:

Visualização atual	O link ou o marcador criado replicará as configurações de rotação, deslocamento e zoom 3D do documento, independentemente de esta exibição estar listada na Árvore modelo como uma exibição definida.
Primeira visualização	As alterações serão feitas na exibição localizada na parte superior da lista da Árvore modelo.
Última visualização	As alterações serão feitas na definição da exibição, localizada na parte inferior da lista da Árvore modelo.
Exibição anterior	Move para cima a lista de visualizações definidas da Árvore modelo, uma visualização por vez.
Próxima exibição	Move para baixo a lista de visualizações definidas da Árvore modelo, uma visualização por vez.
Visualização nomeada	Muda para a visualização definida que você seleciona na lista exibida abaixo desta opção.

Observação:

Para fazer um marcador ou link saltar para uma página e uma exibição de página específica, escolha Ir para uma visualização de página no menu Ação da seleção e clique em Adicionar. Em seguida, use as barras deslizantes e as ferramentas de zoom para ajustar a exibição de página antes de clicar no botão Definir link. Quando terminar, clique em Fechar, na caixa de diálogo Propriedades.

Adicionar uma exibição 3D a um link

É possível adicionar uma exibição 3D a um link seguindo essas etapas:

Para criar um novo link, selecione Todas as ferramentas e, em seguida, selecione Editar PDF. Na barra lateral esquerda, selecione Vincular e, em seguida, selecione Adicionar ou editar um link. Agora arraste para criar um retângulo em qualquer lugar da página. Essa ação abrirá uma caixa de diálogo Criar link. Em seguida, em Vincular ação, selecione Link personalizado e selecione Próximo.
Na caixa de diálogo Propriedades do link, selecione a guia Ações. No menu suspenso Selecionar ação, selecione Ir para uma exibição 3D/multimídia e selecione Adicionar.

Na caixa de diálogo Selecionar visualização 3D, selecione a anotação 3D para o modelo 3D na lista à esquerda e, em seguida, selecione uma opção de visualização à direita. Aqui está a lista de opções de visualização e suas funcionalidades.

Visualização atual	O link ou o marcador criado replicará as configurações de rotação, deslocamento e zoom 3D do documento, independentemente de esta exibição estar listada na Árvore modelo como uma exibição definida.
Primeira visualização	As alterações serão feitas na exibição localizada na parte superior da lista da Árvore modelo.
Última visualização	As alterações serão feitas na definição da exibição, localizada na parte inferior da lista da Árvore modelo.
Exibição anterior	Move para cima a lista de visualizações definidas da Árvore modelo, uma visualização por vez.
Próxima exibição	Move para baixo a lista de visualizações definidas da Árvore modelo, uma visualização por vez.
Visualização nomeada	Muda para a visualização definida que você seleciona na lista exibida abaixo desta opção.

Observação:

Como excluir exibições 3D

Para excluir uma visualização, acesse a barra de ferramentas 3D, selecione o menu suspenso Visualizações e selecione Gerenciar visualizações. Selecione as visualizações que deseja remover e clique em Excluir visualização.
