Suchen Sie nach Informationen zur Simulation von 3D-Effekten bei der Erstellung ansprechender und interaktiver Erlebnisse in Adobe XD? Dann sind Sie hier genau richtig.

Durch 3D-Transformationen können Sie mit minimalem Aufwand Objekttiefe und Perspektive in Ihren Designs simulieren. Indem Sie die Möglichkeit, ein Objekt entlang seiner horizontalen und vertikalen Achse zu drehen mit der Möglichkeit, Tiefe anzuwenden, kombinieren, können Sie Effekte wie 3D-Animationen, perspektivische Modelle, Interaktionen zum Bewegen von Karten und vieles mehr nachahmen.

Arbeiten mit 3D-Transformationen
Mit 3D-Transformationen erstellte Spiegelungs-Interaktion

Bereits Benutzer von Adobe XD?

XD aktualisieren

Überblick über die neuen Funktionen

Jetzt testen

Beispieldatei abrufen

.xd; 13 MB

Vorbereitung

Vergewissern Sie sich, dass Sie mit den Workflows im Design- und Prototypmodus in XD und mit den folgenden Einschränkungen vertraut sind.

  • Sie können den Bereich für Innenabstand, Stapel und Wiederholungsraster auf der Arbeitsfläche für in 3D transformierte Gruppen nicht bearbeiten.
  • Sie können Stapelelemente auf der Arbeitsfläche nicht per Drag & Drop neu anordnen. Sie können Elemente nur über das Bedienfeld Ebenen neu anordnen.
  • Wenn Sie Bilder in 3D drehen, kommt es bei einigen Bildern zu einer Bildverschlechterung.
  • Schatten sehen im Vorschaufenster und in der Echtzeitansicht für iOS/Android etwas anders aus, wenn Objekte aus der Komposition auf Zeichenflächen mit Bildlauf, in Bildlaufgruppen oder in verschachtelten 3D-Transformationen Objekte mit fester Position enthalten.
  • Die Größe von 3D-transformierten Objekten ändert sich nicht, wenn Sie die Größe einer Gruppe ändern.
  • Vektorbearbeitung und Objektspiegelung werden für 3D-transformierte Objekte nicht unterstützt.
  • In den Workflows für SVG-Export-/-Import werden 3D-Transformationen noch nicht unterstützt.
  • 3D-Transformationen können nicht auf Zeichenflächen angewendet werden, sondern nur auf deren Inhalt.
  • In den Design-Spezifikationen für Entwickler werden 3D-Transformationen noch nicht unterstützt.
  • Wenn Sie einen in 3D-transformierten Inhalt in eine Primärkomponente konvertieren, wird er automatisch auf 2D zurückgesetzt.
  • Sie können 3D-Transformationen bei Komponenteninstanzen modifizieren, globale Bearbeitungen sind jedoch nicht über die Primärkomponente möglich.
  • Innerhalb von Komponenten können Sie keine 3D-Transformationen anwenden.
  • Wenn Sie 3D-Transformationen auf die Zustände „Hover“ oder „Antippen“ anwenden, werden Transformationen auf alle Zustände für dieses Objekt angewendet.

Objekttiefe und Perspektive simulieren

Sie können 3D-Transformationen auf komplexe Kompositionen wie BildlaufgruppenWiederholungsrasterStapelInnenabstände anwenden. Bei aktivierten 3D-Transformationen können Sie die Ausrichtung von Objekten entlang der x- und y-Achse steuern und entlang der z-Achse Tiefe anwenden.

Um einen 3D-Effekt zu simulieren, müssen Sie zunächst im Eigenschafteninspektor 3D-Transformationen aktivieren, dann über das Gizmo-Symbol   die Ausrichtung optimieren und schließlich auf die Design-Objekte Tiefe anwenden.

3D-Transformationen aktivieren

Um 3D-Transformationen zu aktivieren, wählen Sie das gewünschte Objekt aus und klicken im Eigenschafteninspektor auf das Symbol „3D-Transformationen“ .

3D-Transformationen aktivieren

Gizmo-Symbol verschieben

Im Bereich Transformieren werden neue Objektsteuerelemente angezeigt und in der Mitte des ausgewählten Objekts ist das Gizmo-Symbol  sichtbar. Das Symbol  können Sie nach links, rechts, oben oder unten verschieben.
Und wenn Sie die Achsenwerte im Eigenschafteninspektor ändern oder das Gizmo-Symbol  drehen, wird das Objekt entlang der Achse gedreht.

Objekte entlang der x- oder y-Achse drehen

Nachdem Sie im Eigenschafteninspektor das Symbol „3D-Transformationen“  aktiviert haben, können Sie die Objektausrichtung entlang der x- und y-Achse folgendermaßen anpassen:

  1. Wählen Sie das zu drehende Objekt aus.
  2. Geben Sie im Eigenschafteninspektor die Ausrichtungswerte ein oder klicken Sie auf das Gizmo-Symbol , das in der Mitte des Objekts angezeigt wird, und ziehen Sie.
  3. Achten Sie beim Anpassen der Werte darauf, dass die Drehung der Objekte entlang der entsprechenden Achse beginnt.

Objekt um die x-Achse drehen

Objekt um die x-Achse drehen

Positioniert das ausgewählte Objekt entlang der horizontalen y-Achse.

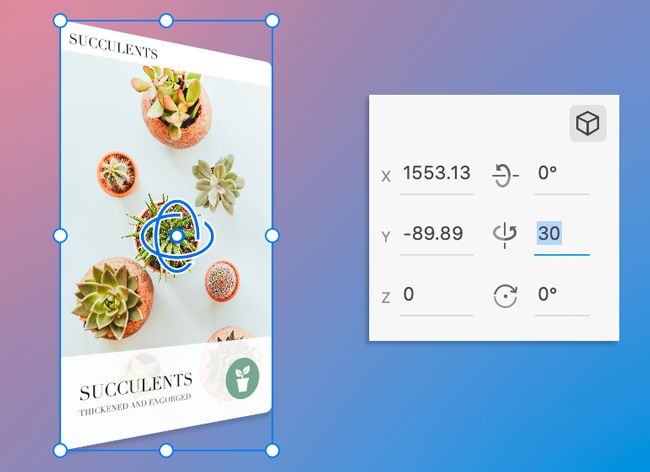

Objekt um die y-Achse drehen

Objekt um die y-Achse drehen

Positioniert das ausgewählte Objekt entlang der vertikalen y-Achse.

Tiefe entlang der z-Achse anwenden

Nachdem Sie nun gelernt haben, wie Sie 3D-Transformationen aktivieren und Objekte entlang der x- und y-Achse drehen können, erkunden Sie als Nächstes, wie Sie die dritte Dimension – die z-Achse – verwenden können.

Beim perspektivischen Entwerfen eines Kartenstapels oder beim Erstellen von Interaktionen zum Aufdecken von Karten können Sie Objekte auf der z-Achse verschieben, um der Ebene Tiefe zu verleihen. In der nachfolgenden animierten Illustration sehen Sie, wie Sie Tiefe entlang der z-Achse anwenden können.

Objekt entlang der z-Achse verschieben

  1. Wählen Sie das erforderliche Objekt aus.
  2. Führen Sie den Mauszeiger über den Mittelpunkt des Gizmo-Symbols .
  3. Ein Ankersymbol  wird eingeblendet und Sie können das ausgewählte Objekt nach oben oder unten verschieben.

Worauf Sie achten sollten

  • Das Symbol „3D-Transformationen“  blendet nur die Steuerelemente und das Gizmo-Symbol ein bzw. aus. Sie können damit keine 3D-Umgebung erstellen oder bereits in Ihrem Design angewandte Transformationen deaktivieren.
  • Wenn Sie die Größe von Objekten mit x- oder y-Drehung ändern, ändert sich auch der z-Tiefenwert automatisch, was zu einer Neuanordnung der Inhalte führen kann. Wenn Sie beispielsweise eine Gruppe von Karten perspektivisch designen, dreht sich jede Karte im gleichen Winkel, aber mit unterschiedlicher Tiefe. Wenn Sie von diesen Karten mehrere auswählen und ihre Größe ändern, wird die Größe nach Bedarf angepasst. Der z-Wert ändert sich jedoch für jede Karte und führt zu einer Neuanordnung der Inhalte.

  • Wenn Sie den z-Tiefenwert für ein Objekt ändern, unterstützt XD keine Methoden zur Ebenenanordnung wie In den Vordergrund, In den Hintergrund bzw. zur Neuanordnung aus dem Ebenenbedienfeld.

Video: Wie arbeite ich mit 3D-Transformationen in XD?

„Mit 3D-Transformationen in Adobe XD können Sie Objekttiefe und Perspektive mit nur wenigen Klicks auf der Design-Arbeitsfläche simulieren“ – Dani Beaumont, Principal Product Manager, Adobe XD.

Das folgende Video zeigt, wie Sie in XD mit 3D-Transformationen arbeiten.

Dauer: 3 Minuten

Tipps und Tricks

Da Sie nun wissen, wie Sie mit 3D-Transformationen in XD arbeiten können, hier einige praktische Tipps und Tricks:

  • Sie können das Objekt jederzeit schnell wieder auf seinen 2D-Zustand zurücksetzen. Klicken Sie mit der rechten Maustaste auf das ausgewählte Objekt und wählen Sie die Option 3D-Transformationen zurücksetzen. Sie können auch ⌥ ⌘T (macOS) und Alt + Strg + T (Windows) verwenden, um 3D-Transformationen zurückzusetzen.
  • Sie können die Steuerelemente für 3D-Transformationen ein- oder ausblenden. Verwenden Sie ⌘ T unter macOS und Strg+T unter Windows, um 3D-Transformationen ein- oder auszublenden.

Wie geht’s weiter?

Jetzt haben Sie die Grundlagen der Aktivierung und Verwendung von 3D-Transformationen in Ihren Designs kennengelernt. Lernen Sie als Nächstes, wie Sie sie animieren und für Designer oder Stakeholder freigeben, um Feedback einzuholen.
