Erstellen und Ändern von Farbverläufen

Du kannst in Adobe XD Farbverläufe erstellen, bearbeiten oder importieren. Im Bedienfeld für Farbverläufe legst du die Übergangspunkte fest und steuerst die Deckkraft des Verlaufs.

Ein Farbverlauf ist eine abgestufte Überblendung zwischen zwei oder mehr Farben oder Farbtönen derselben Farbe oder auch unterschiedlicher Farben. Mithilfe von Farbverläufen kannst du Farbübergänge erstellen, Kreisdiagramme erstellen, Vektorobjekte mit Volumen versehen oder in deinen Designs Licht- und Schatteneffekte kreieren.

XD unterstützt lineare, radiale und Winkelverläufe.

Linearer Farbverlauf:

XD erzeugt einen in einer geraden Linie vom Ausgangs- zum Endpunkt verlaufenden Farbübergang.

Radialer Farbverlauf:

XD erzeugt einen in einem kreisförmigen Muster vom Ausgangs- zum Endpunkt verlaufenden Farbübergang.

Winkelverlauf

XD wendet eine Fläche mit Farbverläufen an, die vom Mittelpunkt eines Kreises um eine Form gezogen werden.

Der Farbwähler für Farbverläufe

Um in XD den Farbwähler für Farbverläufe zu öffnen, wählst du ein Objekt aus und klickst im Eigenschafteninspektor auf Fläche. Du kannst in XD lineare, radiale und Winkelverläufe erstellen.

Wähle oben im Farbwähler aus der Dropdown-Liste die Option Linearer Farbverlauf, Radialer Farbverlauf oder Winkelverlauf aus.

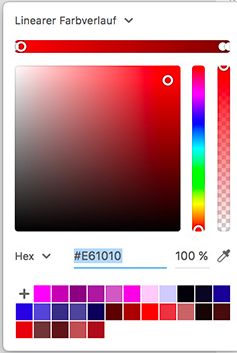

Der Farbwähler für Farbverläufe
Der Farbwähler für Farbverläufe

A. Verlaufseditor B. Übergangspunkt C. Deckkraftregler D. Farbauswahlfeld E. Als Farbfeld speichern F. Verlaufseditor auf der Arbeitsfläche

Im Farbwähler für Farbverläufe kannst du die Farben für einen Farbverlauf auswählen und die Deckkraft festlegen.

Der Farbwähler für Farbverläufe besitzt einen Verlaufseditor, der eine kurze Vorschau aller Farben anzeigt, die in einem Verlauf verwendet werden. Ein Schachbrettmuster kennzeichnet transparente Bereiche.

Im Verlaufseditor werden auch die Übergangspunkte angezeigt. Kleine Kreise kennzeichnen die Übergangspunkte. Wie sich die Farben verändern und mischen, hängt davon ab, wie nahe die Übergangspunkte beieinander liegen. Die Übergangspunkte werden auch im Verlaufseditor auf der Arbeitsfläche angezeigt, der direkt auf dem Objekt erscheint, auf das der Verlauf angewendet wird.

Standardmäßig sind zwei Übergangspunkte verfügbar. Du kannst mehr Übergangspunkte hinzufügen, indem du auf die Verlaufseditoren klickst. Du kannst die Übergangspunkte entlang der Verlaufseditoren ziehen, um ihre Positionen und die Verteilung der einzelnen Farben zu ändern. Um einen Übergangspunkt zu löschen, ziehst du ihn im Farbwähler für Farbverläufe aus dem Verlaufseditor heraus oder klickst im Verlaufseditor auf der Arbeitsfläche auf den Übergangspunkt und drückst „Löschen“.

Mit dem Verlaufseditor auf der Arbeitsfläche kannst du die Richtung des Verlaufs ändern.

Über den Eckgriff kannst du den Ausgangspunkt und den Winkel eines radialen Farbverlaufs bearbeiten.

Mit dem Regler ganz rechts im Farbwähler für Farbverläufe kannst du die Deckkraft des Verlaufsabbruchs steuern.

Anwenden eines linearen, radialen oder Winkelverlaufs

  1. Wähle ein Objekt aus und klicke im Eigenschafteninspektor auf Fläche.

  2. Wähle im Farbwähler aus der Dropdown-Liste die Option Linearer FarbverlaufRadialer Farbverlauf oder Winkelverlauf aus.

    Farbwähler

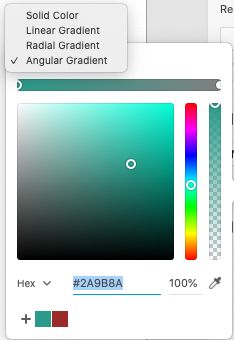

    Lineare, radiale und Winkelverläufe
    Lineare, radiale und Winkelverläufe

  3. Klicke im Verlaufseditor auf die Übergangspunkte und wähle die gewünschten Farben anhand des Farbwählers aus.

    • Um weitere Übergangspunkte hinzuzufügen, klicke auf den Verlaufseditor.
    • Um die einem Übergangspunkt zugewiesene Farbe zu ändern, klicke auf den Übergangspunkt.
    • Um Übergangspunkte zu verschieben, verschiebe sie innerhalb des Verlaufseditors.
      Hinweis: Die Übergangspunkte an den beiden Enden des Verlaufseditors können nicht verschoben werden.
    • Um einen Übergangspunkt zu löschen, ziehe ihn aus dem Verlaufseditor heraus. Wenn du mit dem Verlaufseditor auf der Arbeitsfläche arbeitest, klicke auf den Übergangspunkt und drücke die Entf-Taste.
    • Um zwischen den Übergangspunkten zu wechseln, verwende die Tabulatortaste.
    • Um den Ausgangspunkt und den Winkel eines radialen Farbverlaufs zu ändern, ziehe am Eckgriff.
    Mit einem radialen Farbverlauf arbeiten
    Mit einem radialen Farbverlauf arbeiten

  4. Um die Richtung des Verlaufs zu ändern, ziehe im Verlaufseditor auf der Arbeitsfläche an den entsprechenden Segmenten (am Objekt).

    Du kannst auch im Verlaufseditor auf der Arbeitsfläche die Endpunkte des Segments über die Objektgrenzen hinausziehen. Wird ein Übergangspunkt außerhalb der Objektgrenzen platziert, wird die (mit dem Übergangspunkt verbundene Farbe) im Objekt nicht angezeigt.

    Hinweis:

    Um im Verlaufseditor der auf der Arbeitsfläche ein Segmentende zu verschieben, kannst du auch die Pfeiltasten bzw. Umschalt + Pfeiltasten verwenden. Nachdem du einen inneren Übergangspunkt ausgewählt hast, kannst du ihn ebenfalls mithilfe der Pfeiltasten und Umschalt + Pfeiltasten entlang des Segments verschieben. Du kannst die verschiedenen Übergangspunkte im Verlaufseditor auf der Arbeitsfläche auch mithilfe der Tabulatortaste ansteuern.

  5. Nachdem du einen Farbverlauf erstellt hast, kannst du ihn über das Bedienfeld „Elemente“ speichern, damit du ihn später wiederverwenden kannst. Klicke dazu auf das Objekt mit dem Farbverlauf und anschließend im Bedienfeld „Elemente“ auf das Pluszeichen (+) neben „Farben“, um diesen Farbverlauf zu speichern.

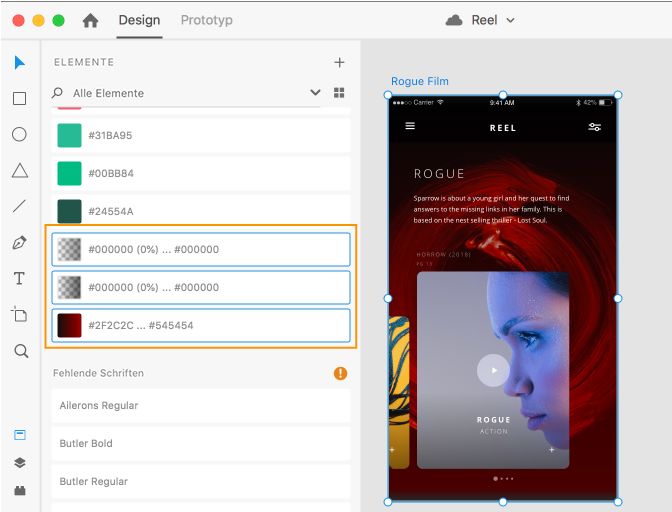

    Im Bedienfeld „Elemente“ gespeicherte Farbverläufe
    Im Bedienfeld „Elemente“ gespeicherte Farbverläufe

Hinweis:

Der Farbverlauf zwischen Übergangspunkten in einem Winkelverlauf, der mit CSS-Code in Design-Spezifikationen erstellt wurde, kann von der Winkelverlaufsdarstellung auf der Design-Arbeitsfläche abweichen.

Anwenden eines Winkelverlaufs auf Objekte

Mithilfe von Winkelverläufen kannst du Farbräder, Kreisdiagramme oder Fortschrittsanzeigen erstellen. Winkelverlauf wendet eine Fläche mit Farbverläufen an, die vom Mittelpunkt eines Kreises um eine Form gezogen werden.

Führe die folgenden Schritte aus, um einen Winkelverlauf auf einen Kreis anzuwenden und ein Farbrad zu erstellen.

Winkelverlauf auf Kreis anwenden

Farbrad erstellen

Wähle einen Kreis auf der Arbeitsfläche aus, klicke im Eigenschafteninspektor auf Fläche und wähle Winkelverlauf.

Weitere Farben hinzufügen

Farbrad erstellen

Klicke auf den Winkelverlauf-Editor, um weitere Übergangspunkte hinzuzufügen. Klicke auf die Übergangspunkte und wähle die gewünschten Farben aus.

Nahtlosen Farbübergang hinzufügen

Farbübergang

Um ein nahtloses Farbrad zu erstellen, wähle mit der Pipette dieselbe Farbe für den letzten und den ersten Übergangspunkt aus.

Kontrastfarben hinzufügen

Kontrastfarben

Du kannst auch ein Farbrad mit scharfen Kontrastfarben erstellen, indem du unterschiedliche Farben für den letzten und den ersten Übergangspunkt auswählst.

Nachdem du ein Farbrad erstellt hast, kannst du die Effekte Winkelverlauf kopieren und in anderen Formen wie Rechteck oder Dreieck wiederverwenden.

Beispiele

Im Folgenden findest du einige Beispiele, die mit Winkelverlauf erstellt wurden.

Statuskreisel

Farbrad erstellen

Kreisdiagramme oder Farbräder

Farbrad erstellen

Erweiterte Vektorgrafiken

Farbrad erstellen

Dashboard-Elemente oder ‑Objekte

Farbrad erstellen

Tutorial

Winkelverläufe, die sich von linearen und radialen Verläufen unterscheiden, können für Designs wie Statuskreisel und Farbräder sehr nützlich sein. In diesem Tutorial von Dani Beaumont, Principal Product Manager für Adobe XD, erfährst du, wie du mit Winkelverläufen arbeitest.

Dauer: 4 Minuten, 7 Sekunden.

Importieren von Objekten mit Farbverlauf

  1. Achte darauf, dass du die Datei als SVG-Datei speicherst, bevor du sie in Adobe XD importierst.

  2. Wähle Datei > Importieren, wähle die SVG-Datei aus und klicke auf „Importieren“.

Wenn du einen Farbverlauf im SVG-Format importierst, werden im Farbwähler automatisch die Steuerelemente für Farbverläufe angezeigt. Wenn du ein Objekt in XD kopierst und einfügst, wird der Farbverlauf ebenfalls kopiert. Es ist auch möglich, die Farben und die Übergangspunkte eines importierten Verlaufs zu ändern.

Hinweis:

Importierte radiale Farbverläufe, deren Ausgangspunkt nicht in der Mitte liegt, können in XD nicht bearbeitet werden.
