Cetak objek 3D

  Penghentian fitur 3D di Photoshop

Fitur 3D di Photoshop akan dihapus pada pembaruan mendatang. Pengguna yang bekerja dengan 3D didorong untuk mengeksplorasi koleksi baru Substance 3D Adobe, yang mewakili generasi berikutnya dari alat 3D dari Adobe. Detail tambahan tentang penghentian fitur 3D Photoshop dapat ditemukan di sini: Photoshop 3D | Pertanyaan umum tentang fitur 3D yang dihentikan.

Dengan Photoshop, Anda dapat mencetak model 3D yang kompatibel tanpa khawatir tentang keterbatasan printer 3D. Sebagai persiapan untuk pencetakan, Photoshop secara otomatis membuat model 3D kedap air. Photoshop juga menghasilkan struktur pendukung yang diperlukan—perancah dan rakit—untuk memastikan cetakan 3D Anda berhasil..

Menyiapkan untuk mencetak objek 3D

  1. Pilih Jendela > Ruang kerja > 3D untuk beralih ke ruang kerja 3D.
  2. Buka model 3D di Photoshop. Jika perlu, sesuaikan ukuran model 3D saat membukanya.
  3. Pilih 3D > Pengaturan Cetak 3D Print Settings.

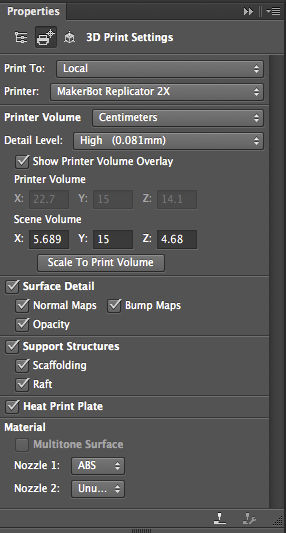

Pengaturan Cetak 3D di panel Properti Photoshop
Pengaturan Cetak 3D

  1. Di panel Pengaturan Cetak 3D, pilih apakah Anda ingin mencetak ke printer yang terhubung ke komputer Anda melalui port USB (printer lokal) atau menggunakan layanan pencetakan 3D online, seperti Shapeways.com atau Sculpteo.
Note:

Anda sekarang dapat mencetak model 3D sebagai file format manufaktur 3D (3MF). Saat menentukan Pengaturan Cetak 3D, pilih Cetak ke: Lokal dan Printer: File 3MF. Saat Anda mencetak objek 3D, Photoshop menghasilkan file 3MF. Pada komputer yang menjalankan Windows, Photoshop juga meluncurkan Microsoft 3D Builder bagi Anda untuk bekerja lebih lanjut pada file 3MF.

Note:

Untuk menyegarkan daftar printer yang didukung atau profil online, pilih Dapatkan Printer Terbaru dari menu pop-up Cetak ke.

  1. Pilih printer lokal atau profil printer Shapeways.com.
Note:

Untuk melihat perkiraan harga pencetakan model 3D menggunakan profil Shapeways.com yang tersedia, pilih Printer > Estimasi Harga.

  1. Pilih unit untuk volume printer—inci, centimeter, milimeter,atau piksel. Unit tercermin dalam dimensi Volume Printer serta pengukuran pelat cetak.
Model 3D dari sebuah roket Photoshop

A. Model 3D B. Pelat cetak C. Overlay volume printer

  1. Pilih Level DetailRendah, Sedang,atau Tinggi—untuk cetak 3D. Waktu yang diperlukan untuk mencetak objek 3D tergantung tingkat detail yang Anda pilih.
  2. Jika Anda tidak ingin melihat volume printer 3D yang dilapisi pada model 3D, batal pilih Tampilkan Overlay Volume Printer.
  1. Sesuaikan dimensi Volume Adegan untuk menentukan ukuran yang diinginkan dari objek 3D yang dicetak. Saat Anda mengubah nilai (X, Y, atau Z), dua nilai lainnya diskalakan secara proporsional. Saat Anda mengubah dimensi Volume Adegan, perhatikan bahwa pelat cetak di bawah model 3D berskala proporsional.
Note:

Anda dapat menggeser nilai dimensi Volume Adegan dengan mengklik label dimensi (X, Y ,atau Z) dan kemudian menyeret mouse ke kiri atau kanan. Tekan terus tombol Shift untuk mempercepat penggeseran nilai.

Dimensi volume scene Photoshop

  1. Pilih Skalakan ke Volume Cetak jika Anda ingin Photoshop secara otomatis menskalakan model 3D Anda, sehingga memenuhi volume cetak yang tersedia pada printer yang dipilih.

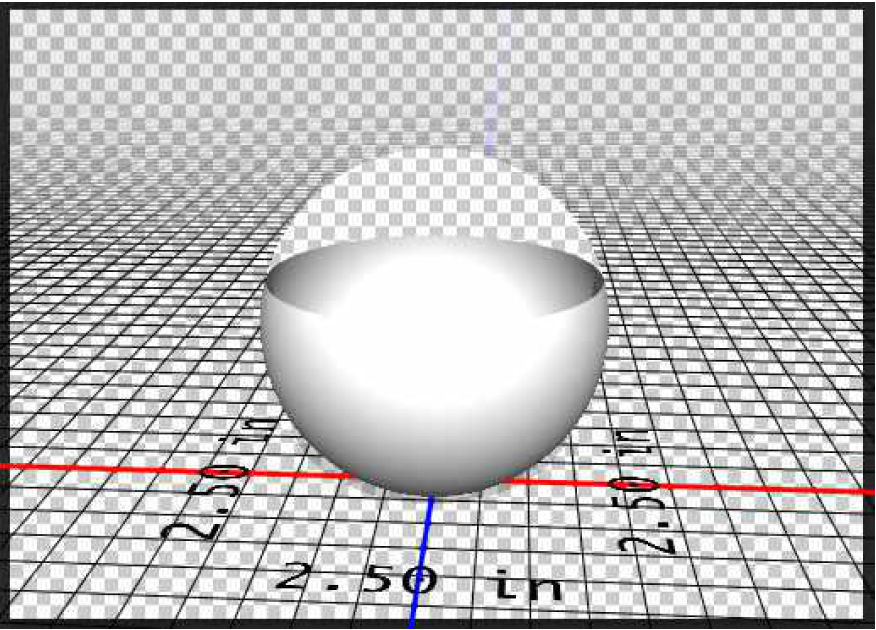

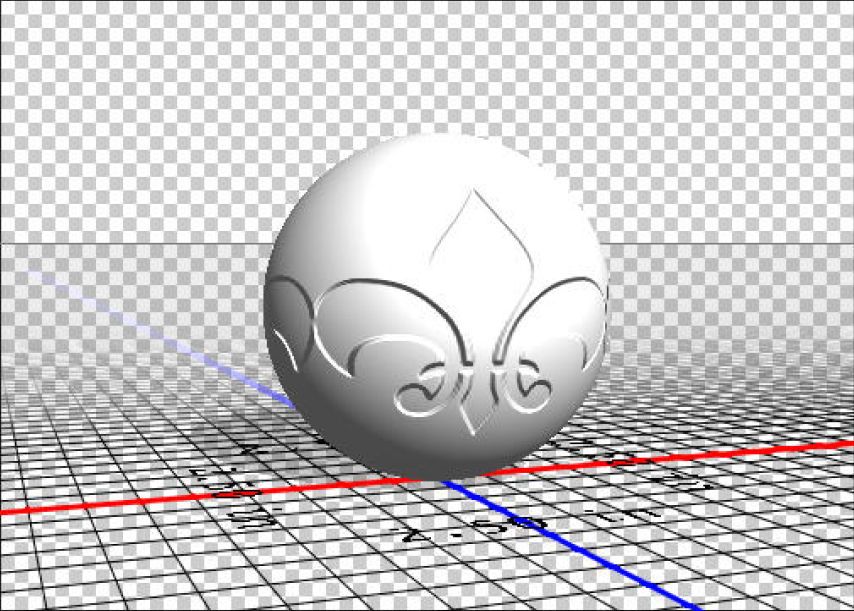

  2. Jika model 3D memiliki peta normal, peta bump, atau peta opasitas; Anda dapat memilih untuk mengabaikan salah satu jenis peta ini saat mencetak model. Anda akan melihat bahwa model 3D diperbarui secara real time saat Anda mengubah pengaturan Detail Permukaan ini.
  3. Anda dapat memilih untuk tidak mencetak struktur pendukung (perancah atau rakit) yang diperlukan untuk objek 3D. Gunakan opsi ini dengan hati-hati, karena pencetakan model 3D mungkin gagal jika Anda tidak mencetak struktur pendukung yang diperlukan.
  4. Jika printer Anda mendukung beberapa bahan, pilih bahan yang ingin Anda gunakan untuk mencetak objek 3D.

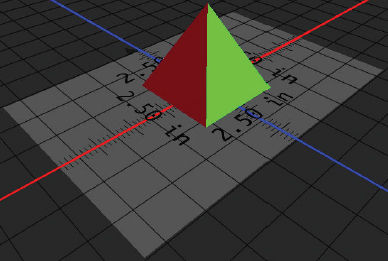

(Eksperimental) Aktifkan pencetakan multitone untuk MakerBot Replicator 2x

Anda dapat mengaktifkan fitur eksperimental yang memungkinkan Anda mencetak rona berkelanjutan menggunakan printer MakerBot Replicator 2x 3D Anda.

Prasyarat: Aktifkan fitur eksperimental

Sebagai prasyarat untuk pencetakan multitone, Anda harus mengaktifkan fitur eksperimental di Photoshop:

  1. Pilih Preferensi > Fitur Eksperimental.
  2. Pilih Aktifkan Pencetakan Multititone.
  3. Klik OKE.
  4. Mulai Ulang Photoshop.
Note:

Fitur eksperimental belum siap produksi. Gunakan fitur ini secara bijak.

Pilih material permukaan multitone

  1. Pilih printer MakerBot Replicator 2x di panel Pengaturan Cetak 3D.
  2. Di bagian Material, pilih Permukaan Mutitone. Jika opsi ini tidak tersedia untuk dipilih, pastikan bahwa fitur eksperimental Pencetakan Multitone 3D sudah diaktifkan.
Pengaturan Permukaan Multitone Photoshop

  1. Pilih opsi lain yang relevan dengan objek 3D yang Anda cetak.
  2. Pilih 3D > Cetak 3D untuk melihat pratinjau dan mencetak objek 3D.

Melihat dan mencetak objek 3D

Setelah Anda selesai menentukan pengaturan cetak 3D, ikuti langkah-langkah berikut:

  1. Klik ikon Mulai Cetak () atau pilih 3D > Cetak 3D. Photoshop menyatukan scene 3D dan mempersiapkannya untuk proses pencetakan.
  2. Jika Anda memilih untuk mencetak menggunakan profil Shapeways.com, Photoshop memberi tahu Anda bahwa biaya pencetakan sebenarnya mungkin berbeda dari estimasi yang ditampilkan. Klik OKE.
  3. Di jendela pratinjau yang muncul, gunakan alat kamera 3D untuk memutar, memperbesar, atau menggeser objek 3D.

      Putar kamera 3D

      Gulung kamera 3D

      Geser kamera 3D

      Pindahkan kamera 3D

      Reset kamera 3D ke lokasi aslinya
Pratinjau cetak Photoshop 3D

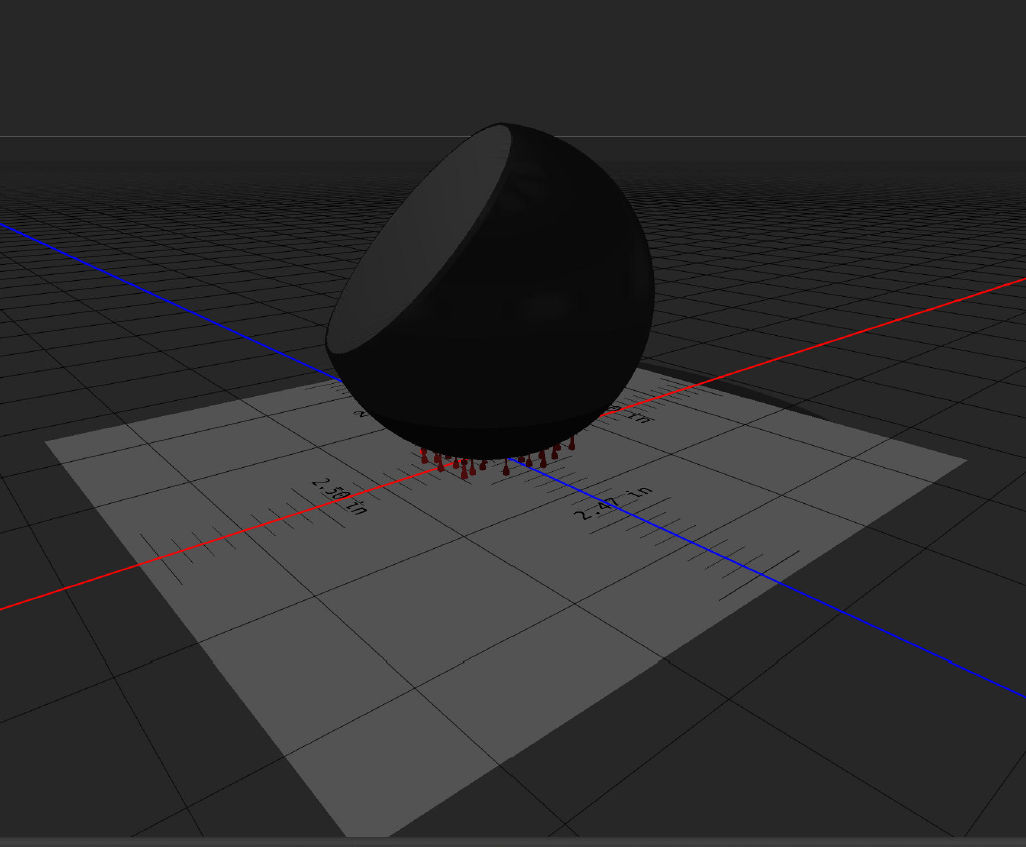

Pratinjau cetak 3D; perhatikan struktur pendukung

  1. Jika perlu, pilih Tampilkan Perbaikan. Photoshop menampilkan Jaring Asli, Ketebalan Dinding, dan perbaikan Lubang Tertutup menggunakan pengodean warna yang sesuai:
Tombol Perbaikan Photoshop

Pratinjau dengan opsi Tampilkan perbaikan diaktifkan

  1. Atau, aktifkan Pratinjau Raytrace. Pratinjau Raytrace mewakili output yang dicetak lebih akurat.
Pratinjau Raytrace Photoshop
Pratinjau Raytrace

  1. Jika Anda ingin mengekspor pengaturan cetak 3D ke file STL, klik ekspor dan simpan file ke lokasi yang sesuai di komputer Anda. Anda dapat mengunggah file STL ke layanan online atau menyimpannya di kartu SD untuk pencetakan lokal.
  2. Tinjau ringkasan cetak 3D dan klik Cetak.
Note:

Anda dapat membatalkan pencetakan 3D yang sedang berlangsung dengan memilih 3D > Batalkan Cetak 3D.

Utilitas cetak 3D

Photoshop menyediakan utilitas berbasis wizard interaktif yang dapat Anda gunakan untuk mengonfigurasi, mengkalibrasi, dan memelihara printer 3D Anda. Anda dapat menggunakan utilitas ini hanya saat printer 3D dinyalakan dan terhubung ke komputer Anda.

  1. Pilih 3D > Utilitas Printer 3D .
  2. Pilih utilitas yang ingin Anda luncurkan.

Kalibrasi Pelat Cetak

Membantu meratakan pelat cetak. Utilitas ini melakukan langkah-langkah umum berikut:

  • Meminta Anda untuk menghapus sisa bahan cetak dari printer 3D
  • Menginisialisasi kepala cetak
  • Memungkinkan Anda menyesuaikan/menyempurnakan celah antara pelat cetak dan kepala cetak untuk sembilan posisi nozel

Anda dapat menggunakan utilitas ini dalam mode panduan atau dalam mode manual.

Memuat Filamen

Membantu memuat filamen ke dalam printer 3D pemodelan deposisi fusi (FDM). Photoshop memulai proses pemanasan kepala dan mekanisme pemuatan filamen untuk pemuatan filamen yang mudah.

Menghilangkan filamen

Membantu menghilangkan filamen dari printer 3D FDM. Photoshop memulai proses pemanasan kepala dan mekanisme pemuatan filamen untuk menghilangkan filamen dengan mudah.

Ubah Filamen

Membantu mengganti filamen printer FDM 3D dengan filamen baru. Photoshop memulai proses pemanasan kepala dan mekanisme pemuatan filamen untuk perubahan filamen yang mudah.

  1. Ikuti petunjuk di layar.

Kemas objek di bidang dasar

Kadang kala, Anda mungkin ingin mencetak beberapa contoh objek yang sama pada pelat cetak yang sama. Ikuti langkah-langkah ini:

  1. Pilih objek yang diperlukan di Panel 3D.
  2. Pilih 3D > Kemas Objek di Bidang Dasar.
  3. Lanjutkan dengan mencetak objek.
