Exibição de modelos 3D em PDFs

Pesquisar

Última atualização em 08/12/2023 | Também é aplicável a Adobe Acrobat 2017, Adobe Acrobat 2020

Saiba como visualizar e interagir facilmente com modelos 3D no Acrobat.

Antes de começar

Estamos lançando uma experiência nova e mais intuitiva do produto. Se a tela mostrada aqui não corresponder à interface do seu produto, selecione a ajuda da sua experiência atual.

Na nova experiência, as ferramentas são exibidas no lado esquerdo da tela.

No Acrobat, é possível visualizar e interagir com designs 3D de alta qualidade, criados em CAD profissional ou programas de modelagem e incorporados em PDFs. É possível ocultar ou mostrar partes de um modelo 3D, remover uma capa para checar a parte interna e girar as partes como se as tivesse segurando em suas mãos.

Ativar a reprodução do conteúdo 3D no PDF

Ao abrir um PDF com um conteúdo 3D, uma barra amarela aparece na parte superior com a mensagem O conteúdo multimídia e 3D foi desabilitado. Habilite esse recurso se confiar no documento.

É possível habilitar o conteúdo 3D no documento para começar a reproduzir o conteúdo 3D.

Para habilitar o conteúdo, selecione Opções no canto superior direito. Um menu suspenso é exibido.

Selecione Confiar no documento apenas uma vez ou Confiar neste documento sempre conforme sua preferência.

Habilitar o conteúdo 3D permanentemente

Pressione Ctrl + K (Windows) ou Command + K (macOS) para abrir as Preferências .
Marque a caixa de seleção Multimídia e 3D > Habilitar a reprodução de multimídia e conteúdo 3D.
Selecione OK.

Você pode saber mais sobre a Habilitação de conteúdo 3D em PDF.

Ativar um conteúdo 3D em um PDF

Inicialmente, o modelo 3D poderá aparecer como uma imagem de visualização bidimensional.

Abra o arquivo PDF que contém o modelo 3D.
Selecione o modelo 3D usando a Ferramenta Mão ou a de Selecionar.

O modelo 3D é habilitado. Uma barra de ferramentas 3D aparece acima do modelo.

Agora você pode interagir ou reproduzir animações no modelo 3D.

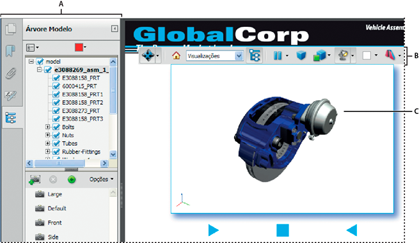

Visão geral da barra de ferramentas 3D

Ao habilitar um modelo 3D, a barra de ferramentas 3D será exibida acima dele. Você pode usar essa barra de ferramentas para aplicar mais ou menos zoom, girar e mover ao redor do modelo.

Para reproduzir com o modelo 3D, você pode selecionar e arrastar as diferentes ferramentas de navegação. À medida que você navega no modelo, imagine visualizar o modelo 3D do ponto de vista de uma câmera.

Para exibir outras ferramentas, selecione a opção na lista suspensa à direita da barra de ferramentas 3D.

Ferramentas de navegação 3D

Girar	Gira objetos 3D em relação à tela. É possível também usar a ferramenta Mãoou Selecionar para girar um objeto. Certifique-se de que a ferramenta Girar está selecionada na barra de ferramentas 3D.
Rodar	Transforma um modelo 3D em paralelo a dois eixos fixos (eixo x e eixo z) no modelo 3D.
Deslocar	Move o modelo apenas verticalmente e horizontalmente. Você também pode deslocar com a ferramenta Mão ou Selecionar. Pressione Ctr e arraste.
Zoom	Move você mais próximo ou mais distante dos objetos na tela ao arrastar verticalmente. Também é possível aplicar zoom com as ferramentas Mão ou Selecionar ao manter a tecla Shift pressionada conforme arrasta.
Percorrer	Gira horizontal ou verticalmente em torno da tela quando você arrasta horizontal ou verticalmente, mantendo um nível de elevação constante, independentemente de como você arrasta. Essa ferramenta é útil para modelos 3D de arquitetura. Para alterar a velocidade de movimentação, altere as unidades de exibição padrão em Preferências > Medida (3D) > Usar a escala e as unidades do modelo (quando houver).
Voar	Navega por um modelo mantendo a orientação da superfície. Selecionar o modelo e mover o cursor aproxima o modelo de você. Arraste o ponteiro para a direita ou esquerda para girar. Para girar o foco da câmera, clique no botão esquerdo do mouse dentro da janela 3D e arraste. Para retornar para a direção inicial da câmera, mova o mouse de volta para o ponto de clique inicial. Use a roda de rolagem do mouse para mover rapidamente para frente e para trás na direção do foco da câmera. Esta funcionalidade é útil se você se perder em um modelo ou voar na superfície.
Propriedades da câmera	Define o ângulo, o alinhamento e outras propriedades da câmera que determinam a lente por meio da qual um modelo 3D é exibido. As propriedades da câmera são componentes de exibições, mas são configuradas independentemente.
Ferramenta de Medida 3D	Mede o tamanho e a distância das partes no modelo 3D.

Controles de exibição da barra de ferramentas 3D

Exibição padrão	Retorna para um modo de predefinição de aplicar zoom, deslocar, girar e projeção do modelo 3D. Use o menu Opções no painel Exibir da Árvore modelo para definir uma visualização diferente como padrão. Ou use o comando Gerenciar visualizações no menu Visualizações da barra de ferramentas 3D para definir uma visualização diferente como padrão. Se um objeto chegar a sair do foco, é provável que você tenha distanciado sua câmera do objeto. Selecione o ícone exibição padrão na barra de ferramentas 3D para mover o objeto de volta à exibição.
Menu Visualizações	Lista todas as visualizações definidas para o modelo 3D atual.
Alternar Árvore modelo	Abre e oculta a Árvore modelo. A árvore modelo pode ser usada para ocultar ou mostrar partes do modelo 3D.
Reproduzir/Pausar animação	Reproduz ou pausa qualquer animação ativada pelo JavaScript. O menu suspenso Reproduzir/Pausar abre um controle deslizante que pode ser arrastado para frente e para trás para mover diversas vezes na sequência de animação.
Usar Projeção ortográfica/perspectiva	Alterna entre exibir a projeção perspectiva e ortográfica do objeto 3D.
Modo de Renderização Modelo	Determina como a forma 3D é exibida. Para obter um guia ilustrado, consulte Exemplos de modos de renderização de modelo.
Ativar iluminação extra	Lista os diferentes efeitos de iluminação disponíveis para aprimorar a iluminação do objeto 3D. Experimente para obter os efeitos visuais desejados.
Cor do plano de fundo	Abre o selecionador de cores, que pode ser usado para selecionar uma cor diferente para o espaço em torno do objeto 3D.
Alternar Seção cruzada	Mostra e oculta seções cruzadas do objeto. Clique no menu pop-up para abrir a caixa de diálogo Propriedades da seção cruzada. Para obter mais informações, consulte Criar seções cruzadas.
Adicionar multimídia/comentário 3D	Permite adicionar uma nota em qualquer parte do modelo 3D. A nota permanece com a exibição. Consulte Comentários em designs 3D em PDFs.

Preferências 3D

Na caixa de diálogo Preferências, o painel Multimídia e 3D permite que você gerencie a exibição padrão da barra de ferramentas 3D e da Árvore modelo. Além disso, você pode especificar o renderizador padrão e decidir se as animações são permitidas.

Multimídia e opções 3D

Habilitar a reprodução de conteúdo multimídia e 3D

Por padrão, o conteúdo 3D nos PDFs é desativado devido a possíveis vulnerabilidades de segurança. Para ativar a reprodução de conteúdo 3D, selecione a opção "Habilitar a reprodução de conteúdo 3D" no painel Multimídia e 3D.

Opções de renderizador

Renderizador preferencial

Especifica o mecanismo de renderização apropriado nas preferências de Multimídia e 3D para afetar o desempenho e a qualidade. É possível selecionar a opção DirectX® ou OpenGL para a renderização mais rápida que usa o chip gráfico no adaptador de vídeo. Se Software for selecionado, a renderização levará mais tempo, mas o desempenho geralmente é mais consistente com a renderização do modelo do aplicativo de origem.

Habilitar renderização de hardware para placas de vídeo herdadas

Força o uso de um acelerador de hardware até mesmo para adaptadores de vídeo que não são compatíveis com shader de pixel.

Ativar renderização nos dois lados

Selecione essa opção para renderizar ambos os lados do modelo. Desmarcar essa opção renderiza apenas o lado voltado ao usuário para economizar tempo e espaço.

Modo preferencial de renderização PMI 3D

Especifica o modo PMI a ser usado na renderização. É possível selecionar uma das seguintes opções:

Usar configuração do conteúdo: a renderização da PMI usa a configuração de cada PMI para decidir se usará o Z-buffer.
Sempre renderizar a PMI 3D na frente do modelo: a renderização da PMI ignora o Z-buffer independentemente da configuração no arquivo.
Sempre renderizar a PMI 3D usando Z-buffer: a renderização da PMI sempre ativa o Z-buffer, independentemente da configuração no arquivo.

Opções de ferramenta 3D

Como abrir a Árvore modelo na ativação 3D

Determina se a Árvore modelo é exibida quando o modelo 3D é ativado. Escolha Usar configuração da anotação para usar qualquer configuração usada pelo autor ao adicionar o modelo 3D ao PDF.

Estado da barra de ferramentas padrão

Determina se a barra de ferramentas 3D é exibida ou ocultada quando um modelo 3D é ativado. Escolha Usar configuração da anotação para usar qualquer configuração usada pelo autor ao adicionar o modelo 3D ao PDF.

Ativar seleção para ferramenta mão

Permite que o usuário selecione e realce partes do modelo 3D com a ferramenta Mão. Se essa opção não estiver selecionada, use a ferramenta Dados de objeto (Ferramentas > Objetos interativos > Selecionar objeto) para selecionar o objeto.

Consolidar ferramentas na Barra de Ferramentas 3D

A seleção dessa opção coloca as ferramentas de manipulação e navegação na ferramenta Girar, encurtando assim a barra de ferramentas 3D.

Ativar transições de visualização

Alguns modelos 3D incluem transições animadas entre as visualizações. Desmarque essa opção para impedir esta animação 3D.

Mostrar eixo de orientação 3D

Ativa ou desativa a exibição na cena de um eixo que indica a orientação atual da cena 3D.

Opções de degradação automática

Esquema de otimização para taxa de quadros baixa:

Especifica o que acontece às animações de modelos complexos quando a taxa de quadros fica baixa. Nenhum deles não compromete o visual e deixa a taxa de quadros baixa. A Caixa delimitadora mostra os planos tridimensionais que inclui as partes e não as partes em si, o que mantém a taxa de quadros alta. Soltar objetos não mostra algumas partes do modelo, o que mantém a taxa de quadros alta.

Limite da taxa de quadros

Define a taxa de quadros mínima, arrastando o controle deslizante ou inserindo um número na caixa de valor. Se a taxa de quadros ficar abaixo do número de quadros por segundo, a opção Esquema de otimização para taxa de quadros baixa entra em ação.
