Convertir imágenes en ilustraciones vectoriales mediante Calco de imagen

Utilice Calco de imagen para convertir imágenes rasterizadas en formatos como JPEG, PNG y PSD a ilustraciones vectoriales de alta calidad.

Vínculo profundo de Adobe Illustrator

Pruébelo en la aplicación
Calque una imagen en unos sencillos pasos.

Nota:

Con la versión 29.3 de Illustrator, obtiene versiones mejoradas de los ajustes prestablecidos heredados con soporte integrado para Degradados, Formas, Transparencia y Agrupación automática, en función del ajuste prestablecido específico.

Calco de una imagen

  1. Seleccione Archivo > Colocar y, a continuación, seleccione la imagen rasterizada para ubicarla en el lienzo.

  2. Seleccione la imagen en el lienzo y, a continuación, seleccione Ventana > Calco de imagen. Se abrirá el panel Calco de imagen.

    Seleccione Cambiar espacio de trabajo en la esquina superior derecha de Illustrator; a continuación, seleccione Calco y obtendrá un espacio de trabajo optimizado para el Calco de imagen.

  3. En el menú desplegable Ajuste prestablecido del panel, si ve Ajustes prestablecidos heredados, seleccione el botón Ajustes prestablecidos mejorados para cambiar a las versiones mejoradas. Los ajustes prestablecidos mejorados proporcionan soporte integrado para DegradadosFormasTransparenciaAgrupación automática, según el ajuste prestablecido específico. Si usa ajustes prestablecidos heredados, deberá seleccionar estas opciones de forma manual.

  4. Seleccione uno de los ajustes prestablecidos de la lista de iconos en la parte superior del panel, o del menú desplegable Ajuste prestablecido. El resultado del calco aparece en lugar de la imagen. La velocidad del calco dependerá de la resolución de la imagen.

  5. Modifique las opciones de calco en el panel a fin de personalizar el resultado según sus necesidades.

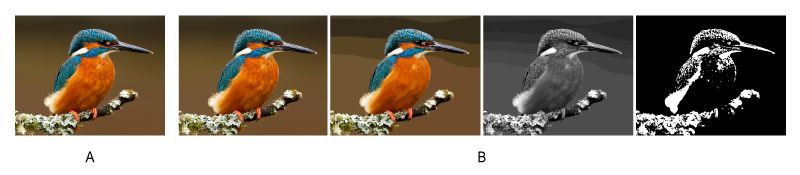

A la izquierda se muestra la imagen de un pájaro antes de calcarla, a la derecha se muestran cuatro resultados del calco, cada uno generado con distintos ajustes prestablecidos.
Utilice el ajuste prestablecido que se adapte a sus requisitos de calco concretos.

A. Imagen de origen B. Resultados de calco con distintos ajustes prestablecidos

Calcar una imagen rápidamente con opciones de calco limitadas

Es posible aplicar Calco de imagen a distintas velocidades y con diferentes niveles de control, sin las opciones de personalización que ofrece el panel Calco de imagen:
  • Si desea ejecutar Calco de imagen instantáneamente utilizando el ajuste prestablecido Predeterminado, seleccione la imagen y, a continuación, seleccione Calco de imagen en la Barra de tareas contextuales
  • Si desea ejecutar Calco de imagen con cualquier ajuste prestablecido de calco, seleccione la imagen y, a continuación, seleccione Calco de imagen en el palen Propiedades.

Aunque ejecute Calco de imagen mediante uno de estos métodos, es posible personalizar el resultado posteriormente desde el panel Calco de imagen.

Soltar el calco

Si desea descartar el calco y restaurar la imagen original, suéltelo:

  1. Seleccione el resultado del calco.

  2. Seleccione Objeto > Calco de imagen > Soltar.

Editar el resultado del calco

Si desea editar el resultado del calco como si fuera cualquier otro objeto vectorial, debe expandirlo. Una vez lo haya expandido, no podrá modificar las opciones de calco:

  1. Seleccione el resultado del calco en el lienzo.

  2. Seleccione Expandir en el panel Calco de imagen. Expandir convierte el resultado en trazados editables agrupados.

  3. Edite los trazados según lo requiera:

    • Haga doble clic en el resultado para entrar en el modo de aislamiento, a fin de editar sin tener que desagrupar.
    • Seleccione Desagrupar en la Barra de tareas contextuales a fin de desagrupar y editar.
  4. Seleccione Objeto > Trazado > Simplificar a fin de eliminar los puntos de ancla que sobren, si fuera necesario.

  5. Seleccione los trazados y, a continuación, seleccione Objeto > Pintura interactiva > Crear para colorearlos. Los trazados se convertirán en  Grupos de pintura interactiva.

Opciones del panel Calco de imagen

El panel Calco de imagen contiene opciones de calco básicas y avanzadas, para que pueda personalizar el resultado. Estas opciones se activan solo si ha seleccionado una imagen.

Ajuste prestablecido

Seleccione uno de los iconos en lo alto del panel para ejecutar un flujo de trabajo de Calco de imagen que utilice frecuentemente:

  • Color automático   : crea una imagen posterizada a partir de una foto o una ilustración.
  • Color de alta densidad   crea ilustraciones fotorrealistas de alta fidelidad.
  • Color de baja densidad   : crea ilustraciones fotorrealistas simplificadas.
  • Escala de grises   calca la ilustración en tonos grises.
  • Blanco y negro   : simplifica la imagen y la convierte en una ilustración en blanco y negro.
  • Contornear   : simplifica la imagen a contornos en negro.

Consulte el menú desplegable Ajuste prestablecido si no encuentra un ajuste prestablecido en la lista de iconos. El menú desplegable Ajuste prestablecido también le permite cambiar entre las versiones mejoradas y heredadas de los ajustes prestablecidos.

Vista

Muestra el resultado del calco o la imagen original con o sin contornos. Seleccione Mantenga pulsado para ver la imagen de origen   junto a Ver para comparar rápidamente el resultado del calco con la imagen de origen.

Modo

Especifica un modo de color para el resultado del calco. Las opciones disponibles definen el modo de color básico en comparación con el de escala de grises de su ilustración calcada.

  • Color: al elegir la opción de Modo Color, aparecerá el regulador Colores o el menú desplegable Colores, según el tipo de Paleta que haya seleccionado. El regulador Colores especifica la cantidad de colores, mientras el menú desplegable Colores especifica el grupo de colores que se aplicará al resultado del calco de imagen.
  • Escala de grises: al elegir la opción de Modo escala de grises, aparecerá el regulador Grises. Especifica la cantidad de gris que se aplicará al resultado del calco en escala de grises.
  • Blanco y negro: al elegir el Modo Blanco y negro, aparecerá el regulador Umbral, que le permite especificar el valor de Umbral que se aplicará al resultado del calco en blanco y negro. Todos los píxeles más claros que el valor establecido adoptarán el color blanco; y los que sean más oscuros que este valor pasarán a ser negros.

Paleta

Especifica una paleta que servirá para generar un calco en color a partir de la imagen original. Esta opción solo está disponible cuando se establece el Modo Color).

Puede seleccionar una de las siguientes opciones:
  • Automáticacambia automáticamente entre la paleta limitada y todos los tonos para el calco, en función de la imagen de entrada. Si selecciona Automática en su paleta de colores, podrá ajustar el regulador Colores para modificar la sencillez del vector y la precisión del calco. Si se configura con un valor de 0, obtendrá un valor simplificado pero menos preciso; si se configura con un valor de 100, obtendrá un valor preciso, pero menos sencillo.
  • Limitada: el resultado contiene una pequeña cantidad de colores. Puede utilizar el regulador Color para reducir la cantidad de colores que quiere que aparezcan en el resultado.
  • Todos los tonos: el resultado utiliza el conjunto de colores completo. Esta opción es la mejor para el calco de fotos y para crear ilustraciones fotorrealistas. Al seleccionar esta opción, el regulador Color determina la variación de los píxeles que componen cada una de las regiones de relleno. Si se configura con el valor 100 %, se aplica la variabilidad mínima, lo que se traduce en una mayor cantidad de trazados definidos por pequeñas áreas de color. Por otro lado, si se configura con un valor de 0 %, las áreas de relleno son más grandes, pero hay menos.
  • Biblioteca de documentos: el resultado utiliza un grupo de colores existente, lo que le permite definir exactamente qué colores desea. Puede seleccionar cualquier biblioteca de colores que haya creado en el panel Muestras.

Opciones avanzadas

Seleccione la flecha junto a Opciones avanzadas para ver las opciones de calco avanzadas.

Trazados

Controla la distancia entre la forma calcada y la forma original de los píxeles. Los valores más bajos crean un ajuste del trazado más suelto, mientras que los valores más altos crean un ajuste del trazado más estrecho.

Vértices

Especifica la importancia de los vértices y la probabilidad de que una curva pronunciada se pueda convertir en un punto de vértice. Un valor más alto da como resultado un mayor número de vértices.

Ruido

Especifica un área en píxeles que se omitirá durante el calco. Un valor más alto provoca menos ruido.

Sugerencia:

Para obtener una imagen en alta resolución, deslice el regulador Ruido a un valor superior (por ejemplo, en un rango entre 20 y 50). Si desea una imagen de baja resolución, deslícelo hasta un valor inferior (1-10).

Método

Especifica el método seguido para realizar el calco. Puede seleccionar una de las siguientes opciones:

  • Limitacióncrea trazados de recorte. El borde de un trazado es exactamente igual al del trazado que tiene al lado.
  • Superposición : crea trazados apilados. Cada trazado se superpone ligeramente con el que tiene al lado.

Crear

  • Rellenoscrea regiones rellenas en el resultado del calco.
  • Trazos: crea trazados con trazos en el resultado del calco. Especifica la anchura máxima de las características de la imagen original que se pueden trazar. Las características mayores que la anchura máxima aparecerán en el resultado del calco como áreas contorneadas.
  • Degradados: detecta degradados lineares en la imagen y los calca. Las versiones mejoradas de los ajustes prestablecidos Fotografía de alta fidelidad y Fotografía de baja fidelidad proporcionan soporte integrado para los degradados. Como alternativa, puede usar Degradados si establece el Modo en Color o Escala de grises, y la Paleta en Automático o Todos los tonosDegradados funciona en el modo Escala de grises solo si la Paleta ya está configurada.
    • Ajuste el regulador Suavizar para controlar la potencia de la detección de degradados. Los valores más altos aportan un degradado más suave. Seleccione Resultado de calco con contornos en el menú desplegable Ver para ver cómo el nivel de suavidad elegido afecta a los contornos del resultado de calco.
    • Use la herramienta Degradado   para modificar los degradados en el resultado del calco.

Formas

Detecta círculos, cuadrados y rectángulos en la imagen y los calca como formas interactivas para facilitar la edición. Solo es capaz de detectar círculos y cuadrados perfectos y aislados. También es capaz de detectar rectángulos parcialmente rotados, pero la precisión es menor. Las versiones mejoradas de todos los ajustes prestablecidos brindan soporte integrado para Formas, excepto Fotografía de alta fidelidad.

Opciones

  • Facilitar la edición: especifica si las líneas ligeramente curvas se sustituyen por líneas rectas y si las líneas que se aproximan a 0 o 90 grados se ajustan entre 0 o 90 grados absolutos. Puede elegir esta opción para ilustraciones geométricas o si las formas en la imagen de origen están ligeramente rotadas.
  • Transparencia: evita que el fondo transparente de la imagen se calque como blanco. Las versiones mejoradas de los ajustes prestablecidos Fotografía de alta fidelidad, Fotografía de baja fidelidad, 6 colores16 colores proporcionan compatibilidad integrada con Transparencia. De forma alternativa, puede configurar el Modo en Color. Si ha aplicado la opción Limitado a la Paleta, seleccione al menos cuatro colores mediante el regulador Colores.
  • Ignorar Color: ignora un color específico al calcar. Use el selector de color para ignorar de forma selectiva un color. Esta opción no está disponible si el Modo es Escala de grises ni si se ha establecido el Método como Superposición.

Información

Muestra la cantidad de Trazados, Anclajes y Colores en el resultado.

Agrupación automática

Organiza los trazados del resultado del calco en grupos lógicos para facilitar la edición. Las versiones mejoradas de todos los ajustes prestablecidos proporcionan soporte integrado para Agrupación automática. Para ver los grupos en el panel Capas, seleccione Expandir.

Expandir

Convierte los resultados en trazados editables, de modo que pueda modificarlos como si fueran objetos vectoriales.

Previsualización

Consulte una previsualización de la configuración actual.

Calcar

Calca la imagen según los ajustes prestablecidos y las opciones que haya seleccionado.

Guardar el ajuste prestablecido de calco

  1. Seleccione Ventana > Calco de imagen para abrir el panel Calco de imagen.

  2. Modifique las opciones de calco según sus necesidades.

  3. Seleccione Administrar ajustes prestablecidos  , seleccione Guardar como nuevo ajuste prestablecido y asígnele un nombre.

  4. Si desea eliminar o cambiarle el nombre al ajuste prestablecido, seleccione Administrar ajustes prestablecidos   y, a continuación, seleccione EliminarCambiar nombre.

    Nota:

    No es posible editar ni eliminar los ajustes prestablecidos predeterminados. Se muestran entre corchetes.
