Nastavljanje 3D-pogledov v PDF-jih

Spoznajte, kako z Adobe Acrobatom nastavite 3D-pogled v PDF-ju. Upoštevajte naš postopen vodnik in izboljšajte svojo izkušnjo z vizualizacijo dokumentov.

Preden začnete

Začenjamo z novo in bolj intuitivno izkušnjo izdelka. Če se ta prikaz ne ujema z vmesnikom izdelka, izberite pomoč za trenutno izkušnjo.

V novi izkušnji se orodje prikaže na levi strani zaslona.

Privzeti pogled

Privzeti pogled 3D-modela omogoča enostavno vrnitev na izhodiščno točko kadarkoli urejate model. Upoštevajte, da se privzeti pogled razlikuje od predogleda, ki prikazuje videz 3D-modela, kadar ni aktiviran. V meniju pogledov v 3D-orodni vrstici in podoknu pogleda drevesa modela je prikazan celoten seznam vseh razpoložljivih pogledov za 3D-model. Program Acrobat ustvari začetni privzeti pogled, ko ustvarite PDF iz 3D-modela ali dodate 3D-datoteko v obstoječi PDF. Ta privzeti pogled je neodvisen od vseh dodatnih privzetih pogledov ali pogledov v 3D-datoteki.

Privzet pogled ima naslednje značilnosti:

  • Projekcija iz perspektive.
  • Gledišče je postavljeno stran od predmeta, saj se tako zagotovi, da najbolj vidna vozlišča zavzamejo večino vidnega polja.
  • Smer in usmeritev odmika potekata večinoma vzdolž negativne osi X, razmeroma majhen odmik je prisoten tudi na negativni osi Y, manjši pa tudi na pozitivni osi Z.
  • Kamera je obrnjena proti središču vidnih vozlišč, pri čemer je os Z navpična, smer navzgor pa je v prikazani pripombi pozitivna.

Če želite prilagoditi barvo ozadja, način upodabljanja in osvetlitev za privzeti pogled, sledite naslednjim korakom:

  1. V zgornjem levem kotu izberite meni Vsa orodja . V levi stranski vrstici izberite možnost Prikaži več in se pomaknite do možnosti Dodaj bogato predstavnost . Nato izberite orodje 3D.predstavnost.

  2. Zdaj lahko povlečete ali dvokliknete želeno mesto, da vstavite 3D-predstavnost. S tem dejanjem boste odprli pogovorno okno Vstavljanje 3D. Izberite polje Prikaži zahtevnejše možnosti v pogovornem oknu Vstavljanje 3D

    Izberite Prikaži zahtevnejše možnosti

  3. Izberite zavihek 3D, nastavite prikazane parametre in nato izberite V redu.

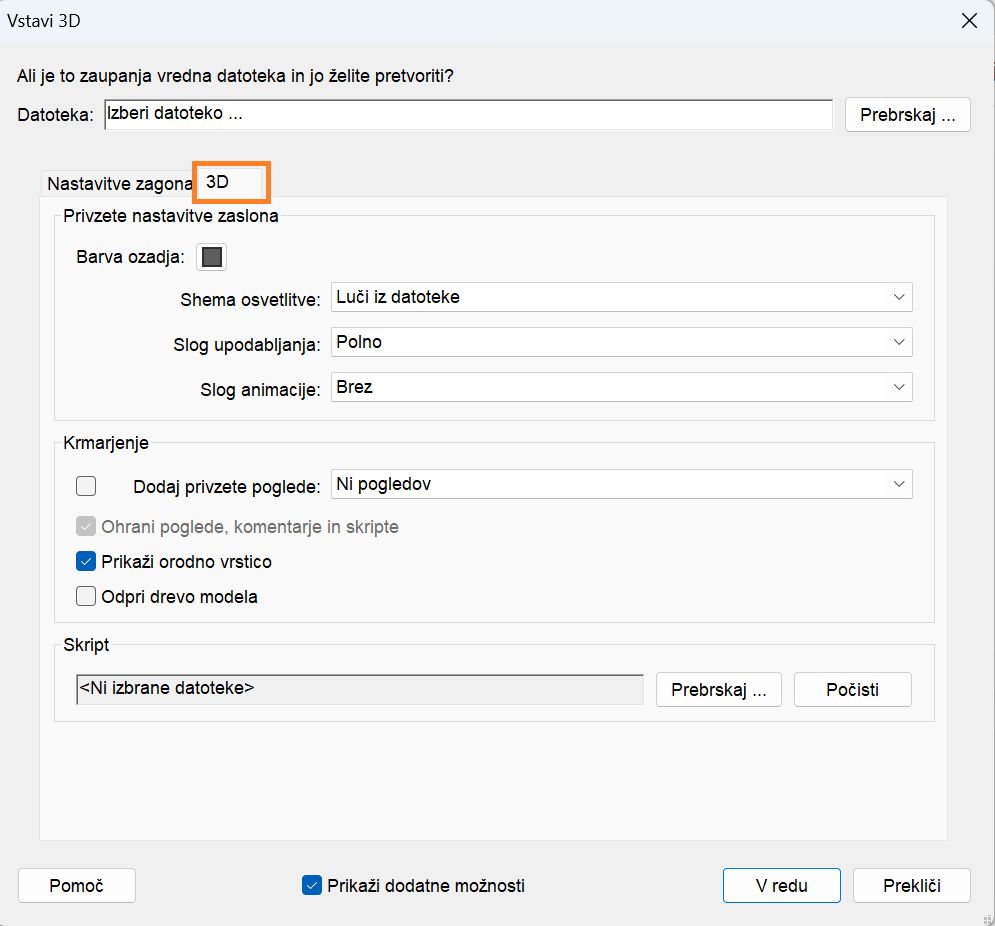

    Nastavitev 3D-parametrov

Ustvarjanje pogleda po meri

Program Acrobat omogoča ustvarjanje dodatnih pogledov na 3D-model, da olajšajo krmarjenje po 3D-vsebini. Poglede lahko prilagodite tako, da prikažejo različne perspektive, kot so zgoraj, spodaj, levo, desno, znotraj, zunaj, razčlenjeno ali sestavljeno. Prilagojeni pogledi lahko vključujejo tudi različne nastavitve, kot so osvetlitev, položaj kamere, način upodabljanja, stanje drevesa modela ter nastavitve prosojnosti in prečnega prereza. Natančne lastnosti kamere lahko vključite v poglede po meri.

  1. Z orodjem za izbiranje izberite 3D-model, da ga omogočite.

  2. Če želite prilagoditi pogled 3D-modela, kliknite nanj z desno miškino tipko in se pomaknite do možnosti Orodja. Tam nato izberite možnost Prikaži orodno vrstico. Ko se prikaže orodna vrstica 3D, lahko z orodji za vrtenje, obračanje in povečavo prilagodite pogled.

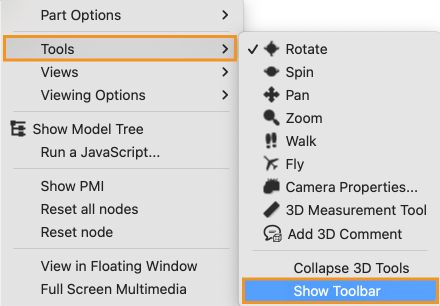

    Prikaži orodno vrstico

  3. V pogovornem oknu Lastnosti pogleda izberite nastavitve prikaza, ki jih želite vključiti v pogled.

    Lastnosti, ki niso bile izbrane, uporabijo zadnje prikazane nastavitve. Če na primer barva ozadja ni bila izbrana, potem barva ozadja pogleda ostane enaka kot ozadje, ki je bilo predhodno prikazano.

    Pogled je naveden kot Nov pogled v podoknu pogleda drevesa modela. Izberite ga, da ga poimenujete.

Prikaz pogleda

Če želite prikazati pogled, ki ni privzeti pogled, ga izberite v spustnem meniju Pogledi v orodni vrstici 3D.

Spreminjanje privzetega pogleda

Če želite nastaviti želeni pogled kot privzetega za 3D-model, z desno miškino tipko kliknite 3D-model. Izberite Pogledi in nato še Upravljanje pogledov. Izberite pogled, ki ga želite nastaviti kot privzetega, in nato kliknite gumb Uporabi kot privzetega. Ko končate, izberite V redu.

Opomba:

Če želite ustvariti nov pogled, izberite v orodni vrstici 3D spustni meni Pogledi, nato pa še Upravljanje pogledov. V pogovornem oknu Upravljanje pogledov izberite Nov pogled in sledite navodilom na zaslonu.

Sprememba plakata, tako da se ujema s privzetim pogledom

Če želite spremeniti, da se bo ujemal s privzetim pogledom, upoštevajte te korake:

  1. V zgornjem levem kotu izberite meni Vsa orodja . V levi stranski vrstici izberite možnost Prikaži več in se pomaknite do možnosti Dodaj bogato predstavnost. Nato izberite orodje 3D-predstavnost.

  2. Zdaj lahko povlečete ali dvokliknete želeno mesto, da vstavite 3D-predstavnost. S tem dejanjem boste odprli pogovorno okno Vstavljanje 3D. V pogovornem oknu Vstavljanje 3D izberite polje Prikaži zahtevnejše možnosti, nato pa izberite zavihek Nastavitve zagona.

  3. V razdelku Slika plakata izberite možnost Pridobi plakat iz privzetega pogleda.

  4. Izberite V redu in nato shranite PDF.

Postopek zahteva 3D-model z vsaj enim določenim pogledom, ki ga lahko ustvarite. Pogled lahko povežete z obstoječim zaznamkom, tako da sledite tem korakom:

  1. Če želite ustvariti nov zaznamek, v desni stranski vrstici izberite možnost Zaznamek, da se odpre plošča za zaznamke. Na vrhu plošče za zaznamke izberite možnost Dodaj nov zaznamek  in vnesite novo ime za zaznamek. Nato z desno miškino tipko kliknite ime zaznamka in izberite Lastnosti.  Če želite pogled povezati z obstoječim zaznamkom ali povezavo, z desno miškino tipko kliknite zaznamek ali povezavo ter izberite Lastnosti.

  2. V pogovornem oknu Lastnosti izberite zavihek Dejanja.

  3. V meniju Izbira dejanja izberite Pojdi na pogled 3D/večpredstavnost, nato pa izberite Dodaj.

  4. V pogovornem oknu Izberi 3D-pogled s seznama na levi strani izberite 3D-pripombo za 3D-model, nato pa izberite možnost pogleda na desni strani:

    Trenutni pogled

    Ustvarjena povezava ali zaznamek bo ponovila nastavitve 3D-vrtenja, obračanja in povečave vašega dokumenta ne glede na to, ali je ta pogled naveden v drevesu modela kot določen pogled.

    Prvi pogled

    Spremembe se uveljavijo v pogledu, ki se nahaja na vrhu seznama Drevo modela.

    Zadnji pogled

    Spremembe se uveljavijo v opredelitvi pogleda, ki se nahaja na vrhu seznama Drevo modela.

    Prejšnji pogled

    Premakne se za en pogled navzgor po seznamu določenih pogledov v drevesu modela.

    Naslednji pogled

    Premakne se za en pogled navzdol po seznamu določenih pogledov v drevesu modela.

    Imenovan pogled

    Spreminjanje določenega pogleda, ki ga izberete s seznama, ki se prikaže pod to možnostjo.

    Opomba:

    Če želite, da zaznamek ali povezava skoči tudi na določeno stran in pogled strani, izberite Pojdi na pogled strani v meniju Dejanje izbire in izberite Dodaj. Nato z drsnimi trakovi in orodji za povečavo prilagodite pogled strani, preden izberete gumb Nastavi povezavo. Ko končate, izberite Zapri v pogovornem oknu Lastnosti.

Dodajanje 3D-pogleda k povezavi

3D-pogled lahko dodate k povezavi tako, da upoštevate te korake:

  1. Novo povezavo ustvarite tako, da izberete Vsa orodja, nato pa še Urejanje dokumenta PDF. V levi stranski vrstici izberite Povezava, nato pa še Dodajanje ali urejanje povezave. Zdaj povlecite, da ustvarite pravokotnik kjer koli na strani. Po tem dejanju se odpre pogovorno okno Ustvarjanje povezave. Nato v razdelku Dejanje povezave izberite Povezava po meri in Naprej.

  2. V pogovornem oknu Lastnosti povezave izberite zavihek Dejanja. V pustnem meniju Izbira dejanja izberite možnost Pojdi na pogled 3D/večpredstavnost, nato pa izberite Dodaj.

  3. V pogovornem oknu Izberi 3D-pogled s seznama na levi strani izberite 3D-pripombo za 3D-model, nato pa na desni strani izberite možnost pogleda. Tukaj je seznam možnosti pogleda in njihovih funkcij.

    Trenutni pogled

    Ustvarjena povezava ali zaznamek bo ponovila nastavitve 3D-vrtenja, obračanja in povečave vašega dokumenta ne glede na to, ali je ta pogled naveden v drevesu modela kot določen pogled.

    Prvi pogled

    Spremembe se uveljavijo v pogledu, ki se nahaja na vrhu seznama Drevo modela.

    Zadnji pogled

    Spremembe se uveljavijo v opredelitvi pogleda, ki se nahaja na vrhu seznama Drevo modela.

    Prejšnji pogled

    Premakne se za en pogled navzgor po seznamu določenih pogledov v drevesu modela.

    Naslednji pogled

    Premakne se za en pogled navzdol po seznamu določenih pogledov v drevesu modela.

    Imenovan pogled

    Spreminjanje določenega pogleda, ki ga izberete s seznama, ki se prikaže pod to možnostjo.

    Opomba:

    Če želite, da zaznamek ali povezava skoči tudi na določeno stran in pogled strani, izberite Pojdi na pogled strani v meniju Dejanje izbire in izberite Dodaj. Nato z drsnimi trakovi in orodji za povečavo prilagodite pogled strani, preden izberete gumb Nastavi povezavo. Ko končate, izberite Zapri v pogovornem oknu Lastnosti.

Brisanje 3D-pogleda

Če želite izbrisati pogled, se pomaknite na 3D-orodno vrstico, izberite spustni seznam Pogledi in izberite možnost Upravljanje pogledov. Izberite poglede, ki jih želite izbrisati, in nato kliknite Izbriši pogled.
