Komponenten in verschiedenen Design-Systemen verwenden

Als Designer erstellen Sie häufig grundlegende Elemente wie Navigationsleisten oder Schaltflächen, die sich in Ihren Designs wiederholen. Diese grundlegenden Elemente müssen jedoch basierend auf dem Kontext oder dem Layout, in dem sie platziert sind, angepasst werden. In solchen Szenarien erstellen Sie häufig mehrere Versionen desselben grundlegenden Elements und dies erschwert die Wartung Ihres Designs erheblich.

Komponenten (die früher als Symbole bezeichnet wurden) sind Design-Elemente mit einzigartiger Flexibilität, mit denen Sie sich wiederholende Elemente erstellen und verwalten können, wobei Sie die Instanzen für unterschiedliche Kontexte und Layouts modifizieren können. Zum Beispiel die Verwendung von Schaltflächen in unterschiedlichen Kontexten.

Sie können eine Primärkomponente erstellen, um ein wiederverwendbares Element wie eine Schaltfläche zu definieren, und Sie können alle seine Eigenschaften ändern, um Instanzen dieses Elements anzupassen. Änderungen, die Sie an einer einzelnen Instanz vornehmen, gelten nur für dieses Element. Änderungen jedoch, die Sie an der Primärkomponente vornehmen, werden auf alle Instanzen übertragen, in denen die Eigenschaft nicht modifiziert wurde.

Primärkomponenten und Instanzen

Wenn Sie in XD das erste Mal eine Komponente erstellen, wird sie zur Primärkomponente. Sie können eine Primärkomponente auf der Arbeitsfläche in gleicher Weise bearbeiten wie jedes andere Element. Primärkomponenten sind in ihrer oberen linken Ecke durch eine grüne Raute gekennzeichnet.

Primärkomponente, die durch eine grüne Raute gekennzeichnet ist
Primärkomponente, die durch eine grüne Raute gekennzeichnet ist

Um eine Primärkomponente zu erstellen, wählen Sie ein Objekt oder eine Gruppe von Objekten aus und haben dann folgende Möglichkeiten:

  1. Wählen Sie im Kontextmenü Komponente erstellen (Cmd + K).

  2. Klicken Sie im Komponentenbereich des Bedienfelds Elemente auf das Pluszeichen (+).

  3. Wählen Sie in XD Desktop Objekt Komponente erstellen.

Mit Komponenteninstanzen arbeiten

Jede von Ihnen erstellte Kopie der Primärkomponente wird als Instanz bezeichnet. Für Komponenteninstanzen gilt:

  • Sie sind eine exakte Kopie der Primärkomponente,
  • sie haben dieselben Eigenschaften wie das Original und
  • sie sind untrennbar mit der Primärkomponente verbunden.
Komponenteninstanz (ohne Raute)
Komponenteninstanz (ohne Raute)

Sie können die Eigenschaften einer Instanz modifizieren, ohne die Verbindung mit der Primärkomponente aufzuheben. Und das funktioniert folgendermaßen:

  • Wenn Sie Änderungen an der Primärkomponente vornehmen, werden diese Änderungen auf alle Instanzen angewendet.
  • Wenn Sie jedoch in einer Instanz eine Eigenschaft ändern, wertet XD diese geänderte Eigenschaft als Modifikation. Modifikationen sind einmalige Änderungen, die nur für diese Instanz und nicht für die Primärkomponente gelten.

Primärkomponente bearbeiten

Um eine Primärkomponente zu bearbeiten, haben Sie folgende Möglichkeiten:

  1. Klicken Sie auf der Arbeitsfläche mit der rechten Maustaste auf eine Instanz und wählen Sie Primärkomponente bearbeiten.

    Primärkomponente von der Arbeitsfläche aus bearbeiten
    Primärkomponente von der Arbeitsfläche aus bearbeiten
  2. Klicken Sie im Bedienfeld Elemente auf eine Komponente und wählen Sie Primärkomponente bearbeiten.

    Primärkomponente bearbeiten
    Primärkomponente vom Bedienfeld „Elemente“ aus bearbeiten

Wenn Sie eine Primärkomponente von der Arbeitsfläche gelöscht haben, generiert XD auf der Arbeitsfläche neben den Objekten, die Sie gerade bearbeiten, eine Primärkomponente.

Primärkomponente bearbeiten
Primärkomponente bearbeiten

Eigenschaften modifizieren

Primärkomponenten bieten die erforderliche Konsistenz für die Verwaltung eines Design-Systems. Alle an der Primärkomponente vorgenommenen Änderungen werden automatisch auf ihre Instanzen übertragen.

An der Primärkomponente vorgenommenen Änderungen werden auf ihre Instanzen übertragen
An der Primärkomponente vorgenommenen Änderungen werden auf ihre Instanzen übertragen

Ein Design-System ist jedoch nur so brauchbar wie der Grad an Flexibilität, den es bietet. Sie können mit demselben Ausgangselement beginnen, müssen es jedoch je nach Kontext, in dem es verwendet wird, anpassen. Hier kommen Instanzen ins Spiel. Wenn Sie eine Instanz einer Komponente bearbeiten, wirkt sich dies nicht auf die Primärkomponente aus. Jede Eigenschaft, die Sie ändern, wird als Modifikation betrachtet.

Instanzmodifikation
Instanzmodifikation

Modifizierte Eigenschaften bleiben immer erhalten, selbst wenn diese Eigenschaft in der Primärkomponente bearbeitet wird.

Modifizierte Eigenschaften bleiben erhalten
Modifizierte Eigenschaften bleiben erhalten

Eigenschaften, die in Instanzen nicht modifiziert wurden, z. B. der Eckenradius in diesen Schaltflächen, werden immer von der Primärkomponente synchronisiert.

Hier wird der Eckenradius in diesen Schaltflächen von der Primärkomponente synchronisiert
Hier wird der Eckenradius in diesen Schaltflächen von der Primärkomponente synchronisiert

Wenn Sie mit den Ergebnissen Ihrer Modifikationen nicht zufrieden sind, können Sie die Komponente jederzeit auf die Eigenschaften der Primärkomponente zurücksetzen, indem Sie mit der rechten Maustaste auf eine Instanz klicken und Auf Primärkomponente zurücksetzen wählen. Dadurch werden alle Modifikationen einer Instanz gelöscht und die Eigenschaften werden auf die der Primärkomponente zurückgesetzt.

Auf Primärkomponente zurücksetzen
Auf Primärkomponente zurücksetzen

Modifikationen des Erscheinungsbilds

Die Möglichkeit, die ursprünglichen Elemente je nach Kontext zu ändern ist beim Erstellen wiederverwendbarer Elemente extrem wichtig. Infolgedessen können Sie alle Eigenschaften des Erscheinungsbilds einer Instanz modifizieren. Durch Modifikationen lassen sich eine Reihe von Variationen durchführen, wobei jedoch die Verbindung zum Grundelement erhalten bleibt.

Modifikationen des Erscheinungsbilds
Modifikationen des Erscheinungsbilds

Hinweis:

Eigenschaften hinsichtlich Drehung und Deckkraft werden derzeit nicht von der Primärkomponente auf die Instanzen übertragen.

Modifikationen von Größe und Layout

Seit XD 12.0 gibt es die Funktion Responsive Resize, mit der Sie die Größe von Objektgruppen ändern und dabei deren Platzierung und Skalierbarkeit beibehalten können. Sie müssen nur die Größe der Gruppe direkt auf der Arbeitsfläche ändern und XD behält den relativen Abstand bei. Es ist unvermeidlich, dass Sie wiederverwendbare Elemente haben, die ähnlich, aber unterschiedlich groß sind. Auch die Größe von Komponenten kann geändert werden, die leistungsstarken Funktionen von Responsive Resize sind bereits integriert.

Responsive-Resize-Änderung an der Primärkomponente
Responsive-Resize-Änderung an der Primärkomponente

Wenn Sie die Größe der Primärkomponente ändern, erfolgt auch eine automatische Größenänderung aller Instanzen, deren Größe nicht modifiziert wurde. Daher wird die Größenänderungsposition von Instanzen, deren Größe bereits geändert wurde, als Modifikation beibehalten. Sie können die Größe einer Instanz auch unabhängig ändern, ohne dass sich dies auf die Primärkomponente auswirkt.

Unabhängige Responsive-Resize-Änderung an einer Instanz, die sich nicht auf die Primärkomponente auswirkt
Unabhängige Responsive-Resize-Änderung an einer Instanz, die sich nicht auf die Primärkomponente auswirkt

Sie können nicht nur die Größe einer gesamten Komponente ändern, sondern auch das Layout der darin enthaltenen Elemente bearbeiten. Sie können jetzt Komponenteninstanzen unabhängig von der Größe, die Sie festgelegt haben, ändern. Wie bei Responsive Resize versucht XD, Ihre Elemente auf einer größeren bzw. kleineren Arbeitsfläche bestmöglich zu platzieren. Sie können auch in den manuellen Modus wechseln, um für eine bessere Kontrolle die Bedingungen manuell zu bearbeiten.

Bedingungen für Responsive Resize manuell bearbeiten
Bedingungen für Responsive Resize manuell bearbeiten

Geänderte Eigenschaften in einer Instanz (z. B. die Textgröße in „Joshua Tree“) behalten ihre Modifikationen bei und erhalten keine Aktualisierungen, wenn diese Eigenschaft in der Primärkomponente geändert wird.

Bei geänderten Eigenschaften bleiben die Modifikationen erhalten
Bei geänderten Eigenschaften bleiben die Modifikationen erhalten

Wenn Sie das Layout einer Instanz bearbeiten, werden nicht modifizierte Eigenschaften weiterhin von der Primärkomponente übernommen.

Änderungen an der Primärkomponente werden von den Instanzen übernommen
Änderungen an der Primärkomponente werden von den Instanzen übernommen

Elemente als Modifikation hinzufügen und entfernen

Sie können nicht nur die Größe einer Komponente oder das Layout der darin enthaltenen Elemente modifizieren, sondern die Komponenten auch strukturell modifizieren. Dies bedeutet, dass Sie Elemente in der Primärkomponente und ihren Instanzen hinzufügen oder entfernen können.

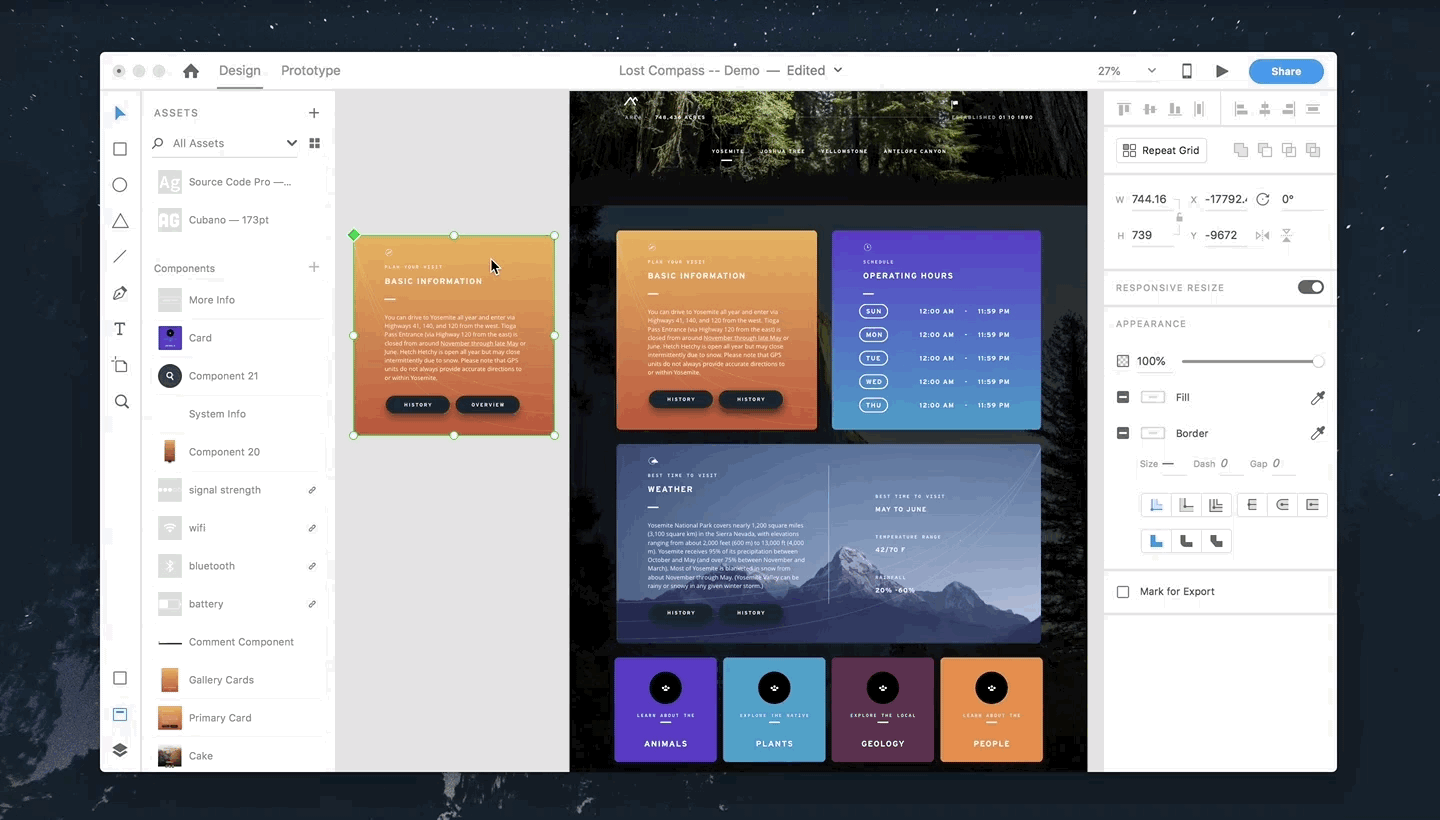

Element zu einer Primärkomponente hinzufügen
Element zu einer Primärkomponente hinzufügen

Wenn Sie zur Primärkomponente ein Objekt hinzufügen, wird es auch in die entsprechenden Instanzen eingefügt. Wenn Sie ein Objekt hinzufügen, wendet XD den Algorithmus für Responsive Resize an und legt die Bedingungen automatisch für das Objekt fest. Dies hängt von der Position des neuen Objekts relativ zu seinem Container ab. Wenn ein Objekt aus der Primärkomponente gelöscht wird, wird es auch in allen Instanzen entfernt.

Elemente können auch zu einer Instanz hinzugefügt oder daraus entfernt werden, und beim Hinzufügen eines Objekts werden automatisch Bedingungen auf dieses Objekt angewendet. Wenn ein Element aus einer Instanz gelöscht wird, wird es nur in dieser Instanz entfernt. Das gleiche Element ist in der Primärkomponente weiterhin vorhanden.

Verschachtelte Komponente austauschen

Häufig schließen von Ihnen erstellte größere Komponenten verschachtelte Komponenten ein, beispielsweise modale Steuerelemente und Navigationsleisten, die je nach Kontext angepasst werden müssen. Das Austauschen einer Komponente in XD ist einfach: Sie ziehen die Komponente aus dem Bedienfeld Elemente auf die Komponente auf der Arbeitsfläche, durch die sie ersetzt werden soll.

Durch das Austauschen einer Primärkomponente durch eine Instanz werden alle anderen Instanzen durch die neue Primärkomponente ersetzt
Durch das Austauschen einer Primärkomponente durch eine Instanz werden alle anderen Instanzen durch die neue Primärkomponente ersetzt
Beim Austauschen einer Instanz wird nur diese Instanz lokal modifiziert
Beim Austauschen einer Instanz wird nur diese Instanz lokal modifiziert

Durch das Austauschen einer Primärkomponente durch eine Instanz werden alle anderen Instanzen durch die neue Primärkomponente ersetzt.

Beim Austauschen einer Instanz wird nur diese Instanz lokal modifiziert. Sie können eine ganze Komponente oder eine verschachtelte Komponente auf globaler Ebene gegeneinander austauschen.

Komponenten in verschiedenen Dokumenten verwenden

Mit verknüpften Elementen können Sie Elemente (Komponenten, Farben und Zeichenformate) aus einer oder mehreren Design-Dateien verwenden, die als XD Cloud-Dokumente verfügbar sind. Verknüpfte Elemente ergänzen den Arbeitsablauf für verknüpfte Komponenten.

Wenn eine verknüpfte Instanz in einem nutzenden Dokument verwendet wird, können Sie die lokalen Instanzen mit Modifikationen (Format und Darstellung, Größenänderung und Layout sowie Struktur) im nutzenden Dokument anpassen.

Verknüpfte Elemente
Verknüpfte Elemente

Wenn Sie die Primärkomponente im Quelldokument ändern und speichern, wird dies dadurch angezeigt, dass das Verknüpfungssymbol  neben jeder Komponenteninstanz im nutzenden Dokument blau dargestellt wird. Wenn Sie den Mauszeiger über das blaue Verknüpfungssymbol führen, wird im Bedienfeld Elemente sowie, falls sichtbar, auf der Design-Arbeitsfläche eine Vorschau der Aktualisierungen angezeigt.

Klicken Sie auf das blaue Verknüpfungssymbol, um die Aktualisierungen einer einzelnen Komponente zu akzeptieren. Wenn Sie auf die Schaltfläche Alle aktualisieren unten im Bedienfeld Elemente klicken, werden alle Instanzen im Dokument aktualisiert. Weitere Informationen zu verknüpften Elementen finden Sie unter Arbeiten mit verknüpften Elementen.

Funktionseinschränkungen

Folgende Funktionseinschränkungen sollten Sie kennen, wenn Sie mit Komponenten arbeiten:

  • Sie können die Primärkomponente nicht aus einem Dokument in ein anderes verschieben.
  • Primärkomponente bearbeiten und Auf Primärkomponente zurücksetzen stehen bei Auswahl mehrerer Komponenten nicht zur Verfügung.
  • Modifikationen werden entfernt, wenn Sie In Pfad umwandeln auswählen. Wenn Sie weitere Bearbeitungsschritte ausführen, werden die Modifikationen aus den Objektinstanzen entfernt.
  • „Deckkraft“ und „Drehung“ werden derzeit nicht als editierbare Eigenschaften unterstützt, wenn Sie die Bearbeitung von der Primärkomponente aus vornehmen. Jede Instanz weist ihre eigene Deckkraft und Drehung auf.
  • Wenn Sie ein Objekt hinzufügen, das sich außerhalb der Grenzen der ursprünglichen Primärkomponente befindet, wird Inhalt abgeschnitten. So können Sie dieses Problem umgehen:
    • Erstellen Sie die Primärkomponente in der Größe, die Ihren beabsichtigten Modifikationen entspricht.
    • Schließen Sie neue Objekte als Elemente außerhalb der Komponenteninstanz ein.
