Paramètre d’affichage 3D dans un document PDF

Rechercher

Dernière mise à jour le 17 déc. 2023 | S’applique également à Adobe Acrobat 2017, Adobe Acrobat 2020

Apprenez à configurer des vues 3D dans un fichier PDF avec Adobe Acrobat. Suivez notre guide détaillé pour améliorer votre expérience de visualisation des documents.

Avant de commencer

Nous déployons actuellement une nouvelle expérience produit plus intuitive. Si l’écran présenté ici ne correspond pas à l’interface de votre produit, sélectionnez aide pour votre expérience actuelle.

Dans la nouvelle expérience, les outils apparaissent sur le côté gauche de l’écran.

Vue par défaut

La vue par défaut d’un modèle 3D permet de revenir facilement au point de départ lorsque vous interagissez avec le modèle. Notez que la vue par défaut est différente de l’aperçu, qui affiche l’apparence du modèle 3D lorsqu’il est désactivé. Le menu Vues de la barre d’outils 3D et le panneau Vue de l’arborescence du modèle affichent la liste complète de toutes les vues disponibles pour le modèle 3D. Acrobat génère une vue par défaut initiale lors de la création d’un PDF à partir d’un modèle 3D ou de l’ajout d’un fichier 3D à un PDF existant. Cette vue par défaut est indépendante de toute autre vue par défaut ou vue dans le fichier 3D.

La vue par défaut présente les caractéristiques suivantes :

Une projection en perspective.
Le point de vue est placé en dehors de l’objet pour s’assurer que tous les nœuds visibles occupent en grande partie la vue de champ.
Le sens et l’orientation du décalage sont principalement le long de l’axe négatif des X, avec un plus petit décalage le long de l’axe négatif des Y et un plus petit décalage sur l’axe positif des Z.
La caméra fait face au centre des nœuds visibles, l’axe Z étant vertical et la direction vers le haut étant positive dans l’annotation affichée.

Pour personnaliser la couleur d’arrière-plan, le mode de rendu et l’éclairage pour la vue par défaut, procédez comme suit :

Sélectionnez le menu Tous les outils dans le coin supérieur gauche. Sélectionnez l’option Afficher plus dans la barre latérale gauche et accédez à l’onglet Ajouter du contenu multimédia. Sélectionnez ensuite l’outil Médias 3D.

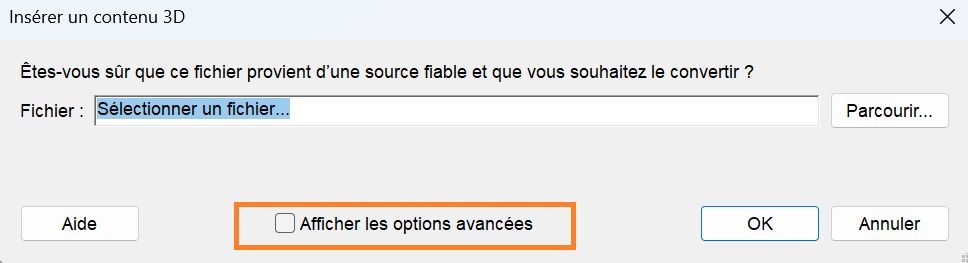

Vous pouvez maintenant faire glisser ou double-cliquer à l’emplacement souhaité pour insérer un média 3D. Cette action ouvrira la boîte de dialogue Insérer un contenu 3D. Cochez la case Afficher les options avancées dans la boîte de dialogue Insérer un contenu 3D.

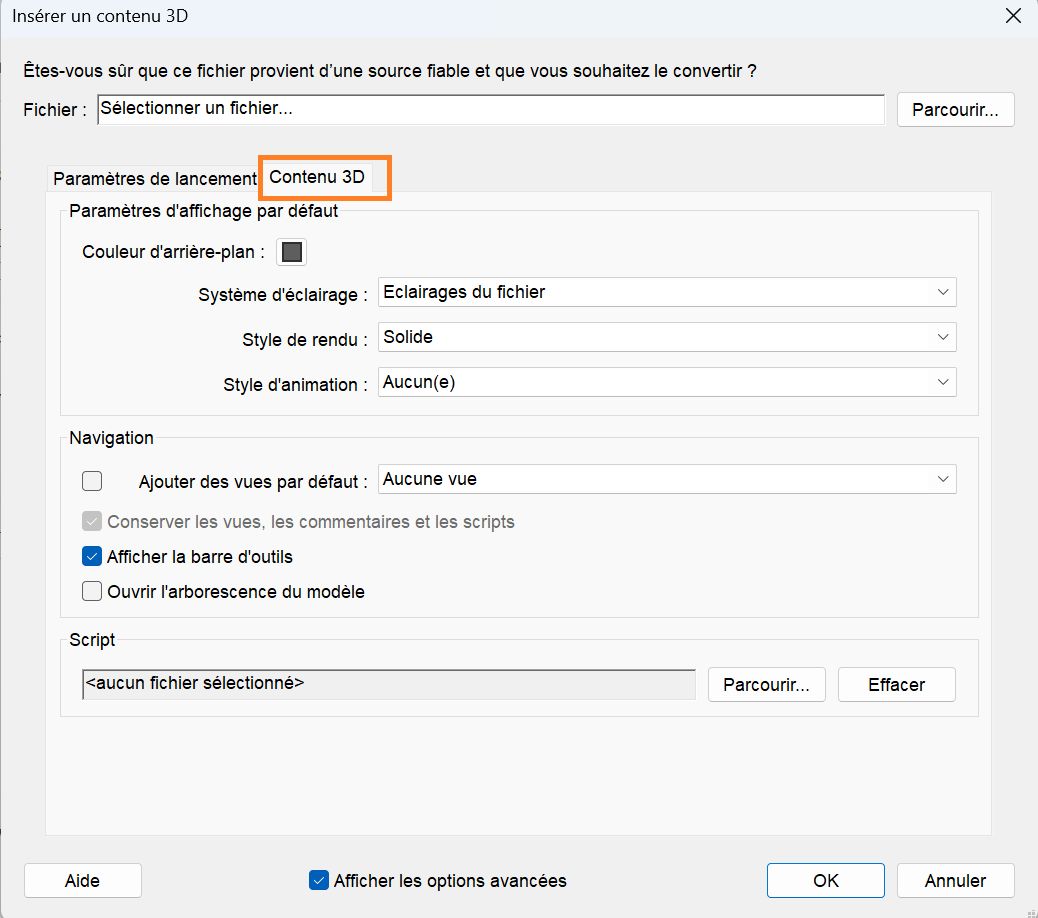

Sélectionnez l’onglet 3D, réglez les paramètres affichés, puis sélectionnez OK.

Création d’une vue personnalisée

Acrobat vous permet de créer des vues supplémentaires du modèle 3D pour faciliter la navigation dans le contenu 3D. Vous pouvez personnaliser les vues pour afficher différentes perspectives, par exemple en haut, en bas, à gauche, à droite, à l’intérieur, à l’extérieur, éclatées ou assemblées. Les vues personnalisées peuvent également inclure divers paramètres tels que l’éclairage, la position de la caméra, le mode de rendu, l’état de l’arborescence du modèle et les paramètres de transparence et de coupe. Des propriétés de caméra précises peuvent être incluses dans les vues personnalisées.

En utilisant l’outil Sélectionner, sélectionnez le modèle 3D pour l’activer.

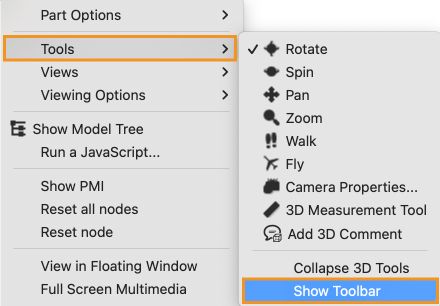

Pour ajuster la vue du modèle 3D, cliquez dessus avec le bouton droit de la souris et accédez à l’option Outils. Sur cette page, sélectionnez Afficher la barre d’outils. Une fois que la barre d’outils 3D apparaît, vous pouvez utiliser les outils Faire pivoter, Panoramique et Zoom pour ajuster la vue.
Dans la boîte de dialogue Afficher les propriétés, sélectionnez les paramètres d’affichage à inclure dans la vue.

Les propriétés non sélectionnées appliquent les paramètres d’affichage utilisés en dernier lieu. Si, par exemple, l’option Couleur d’arrière-plan n’est pas activée, celle de la vue est identique à celle qui a été affichée précédemment.

La vue est indiquée sous le nom NouvelleVue dans le panneau Vue de l’arborescence du modèle. Sélectionnez le libellé afin de le renommer.

Affichage d’une vue

Pour afficher une vue autre que la vue par défaut, sélectionnez-la dans le menu déroulant Vues à l’aide de la barre d’outils 3D.

Modification de la vue par défaut

Pour définir la vue par défaut de votre modèle 3D, cliquez avec le bouton droit sur le modèle 3D. Sélectionnez Vues, puis Gérer les vues. Sélectionnez la vue que vous souhaitez définir comme vue par défaut, puis sélectionnez le bouton Utiliser par défaut. Lorsque vous avez terminé, sélectionnez OK.

Remarque :

pour créer une nouvelle vue, sélectionnez Vues dans la barre d’outils 3D et sélectionnez Gérer les vues. Dans la boîte de dialogue Gérer les vues, sélectionnez Nouvelle vue et suivez les instructions à l’écran.

Modifier l’affiche pour qu’elle corresponde à la vue par défaut

Pour que l’affiche corresponde à la vue par défaut, procédez comme suit :

Sélectionnez le menu Tous les outils dans le coin supérieur gauche. Dans la barre latérale gauche, sélectionnez l’option Afficher plus, puis accédez à l’option Ajouter du contenu multimédia. Choisissez ensuite l’outil Médias 3D.
Vous pouvez maintenant faire glisser ou double-cliquer à l’emplacement souhaité pour insérer un média 3D. Cette action ouvrira la boîte de dialogue Insérer un contenu 3D. Cochez la case Afficher les options avancées dans la boîte de dialogue Insérer 3D, puis sélectionnez l’option Paramètres de lancement.
Dans la section Affiche, sélectionnez Récupérer l’affiche dans la vue par défaut.
Sélectionnez OK, puis enregistrez le fichier PDF.

Ajout d’une vue 3D à un signet

Cette procédure nécessite un modèle 3D comportant une ou plusieurs vues définies (que vous pouvez créer). Vous pouvez associer la vue à un signet existant en procédant comme suit :

Pour créer un nouveau signet, sélectionnez Signet dans la barre latérale droite pour ouvrir le panneau Signets. Sélectionnez l’option Ajouter un nouveau signet dans la partie supérieure du panneau Signets, puis saisissez un nouveau nom pour le signet. Cliquez ensuite avec le bouton droit sur le nom du signet, puis sélectionnez Propriétés. De même, pour associer une vue à un signet ou un lien existant, sélectionnez ce dernier avec le bouton droit de la souris, puis choisissez Propriétés.
Dans la boîte de dialogue Propriétés du signet, sélectionnez l’onglet Actions.
Dans le menu Sélectionner une action, choisissez Atteindre une vue 3D/multimédia, puis sélectionnez Ajouter.

Dans la boîte de dialogue Sélectionner une vue 3D, choisissez l’annotation 3D du modèle 3D dans la liste de gauche, puis sélectionnez une option de vue à droite :

Vue active	Le lien ou le signet créé duplique les paramètres de rotation 3D, de panoramique et de zoom de votre document, que cette vue figure dans l’arborescence du modèle en tant que vue définie ou non.
Première vue	Des modifications seront apportées à la vue située en haut de la liste Arborescence du modèle.
Dernière vue	Des modifications seront apportées à la définition de vue située au bas de la liste Arborescence du modèle.
Vue précédente	Déplace vers le haut la liste de vues définies affichée dans le panneau Arborescence du modèle en procédant vue par vue.
Vue suivante	Déplace vers le bas la liste de vues définies affichée dans le panneau Arborescence du modèle en procédant vue par vue.
Vue existante	Change la vue définie sélectionnée dans la liste figurant sous cette option.

Remarque :

pour qu’un signet ou un lien atteigne également une page et une vue de page spécifiques, sélectionnez Atteindre une vue de page dans le menu Sélectionner l’action. Cliquez ensuite sur Ajouter. Servez-vous ensuite des barres de défilement et des outils de zoom pour ajuster la vue de la page avant de sélectionner le bouton Définir le lien. L’opération terminée, sélectionnez Fermer dans la boîte de dialogue Propriétés.

Ajout d’une vue 3D à un lien

Vous pouvez ajouter une vue 3D à un lien en procédant comme suit :

Pour créer un nouveau lien, sélectionnez Tous les outils, puis sélectionnez Modifier le fichier PDF. Dans la barre latérale gauche, sélectionnez Lien, puis sélectionnez Ajouter ou modifier un lien. À présent, faites glisser le curseur pour tracer un rectangle sur la page. Cette action ouvrira la boîte de dialogue Créer un lien. Ensuite, sous Lier une action, sélectionnez Lien personnalisé, puis sélectionnez Suivant.
Dans la boîte de dialogue Propriétés du lien, sélectionnez l’onglet Actions. Dans le menu déroulant Sélectionner une action, sélectionnez l’option Atteindre une vue 3D/multimédia, puis sélectionnez Ajouter.

Dans la boîte de dialogue Sélectionner une vue 3D, choisissez une annotation 3D du modèle 3D dans la liste de gauche, puis sélectionnez une option de vue à droite. Voici la liste des options d’affichage et leurs fonctionnalités.

Vue active	Le lien ou le signet créé duplique les paramètres de rotation 3D, de panoramique et de zoom de votre document, que cette vue figure dans l’arborescence du modèle en tant que vue définie ou non.
Première vue	Des modifications seront apportées à la vue située en haut de la liste Arborescence du modèle.
Dernière vue	Des modifications seront apportées à la définition de vue située au bas de la liste Arborescence du modèle.
Vue précédente	Déplace vers le haut la liste de vues définies affichée dans le panneau Arborescence du modèle en procédant vue par vue.
Vue suivante	Déplace vers le bas la liste de vues définies affichée dans le panneau Arborescence du modèle en procédant vue par vue.
Vue existante	Change la vue définie sélectionnée dans la liste figurant sous cette option.

Remarque :

Suppression d’une vue 3D

Pour supprimer une vue, accédez à la barre d’outils 3D, sélectionnez le menu déroulant Vues, puis sélectionnez l’option Gérer les vues. Sélectionnez les vues que vous souhaitez supprimer, puis sélectionnez Supprimer la vue.
