Vyberte nástroj Čára nebo Pero .
Naposledy aktualizováno
27. 10. 2025

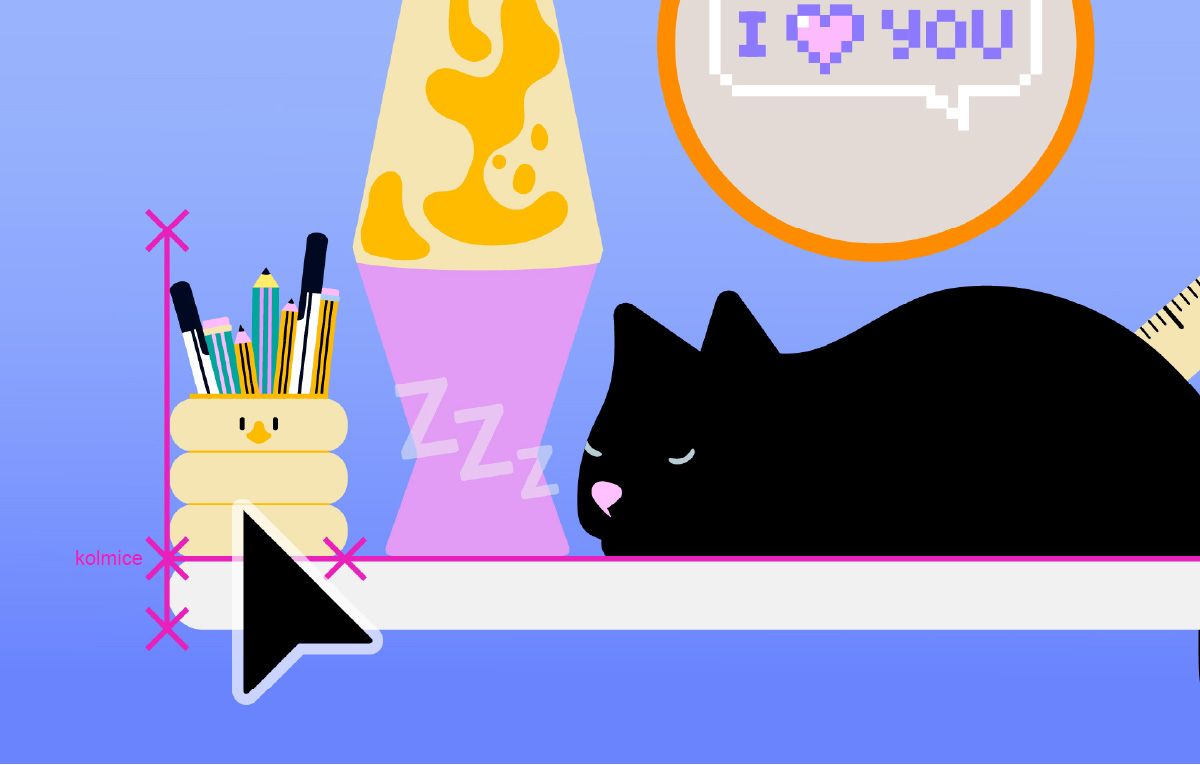

Použijte přichycení ke kolmici pro zarovnání koncových bodů čar v dokonalém pravém úhlu k přímým cestám, což zajistí přesné geometrické spoje.
Kolmé přichycení je zvláště užitečné pro architektonické diagramy, technické výkresy a vektorové ilustrace, kde jsou přesné pravé úhly nezbytné.
Na úvod
Ujistěte se, že je funkce Geometrická vodítka vybrána v nabídce Předvolby > Automatická vodítka.
Nakreslete novou čáru nebo vyberte existující pro úpravu v blízkosti další přímé cesty.
Přetáhněte koncový bod čáry směrem k přímé cestě.Když se čára zarovná v úhlu 90 °, objeví se popisek kolmo.
Uvolněte myš pro přichycení čáry v pravém úhlu.
Pro úpravu existujících čar přetáhněte kotvy, dokud se neobjeví indikátor kolmosti.
Kolmé přichycení je ve výchozím nastavení zapnuto.Můžete jej vypnout v nabídce Předvolby > Automatická Vodítka > Geometrická vodítka.
Poznámka:
- Přichycení je podporováno pouze mezi dvěma lineárními cestami.Nemůžete přichytit čáru kolmo k zakřivené cestě.
- Přichycení je omezeno pouze na koncové body čar.Přichycení uprostřed čáry nebo vícebodové kolmé přichycení není podporováno.
