Vyberte nástroj Čára nebo Pero .
Naposledy aktualizováno
27. 10. 2025
Použijte přichycení k tečně pro vytvoření nebo úpravu čar, které jsou dokonale tečné ke křivkám nebo cestám, což zajistí čisté a přesné geometrické spojení.
Tečné přichycení je užitečné pro vytváření log, technických výkresů a návrhů, kde se čáry musí plynule spojovat s křivkami.Zajišťuje, že se čáry dotýkají křivky přesně v jednom bodě, což eliminuje odhady a zlepšuje přesnost při práci s kruhovými nebo organickými tvary.
Na úvod
Ujistěte se, že je funkce Geometrická vodítka vybrána v nabídce Předvolby > Automatická vodítka.
Nakreslete novou čáru nebo vyberte existující pro úpravu v blízkosti křivky nebo cesty.

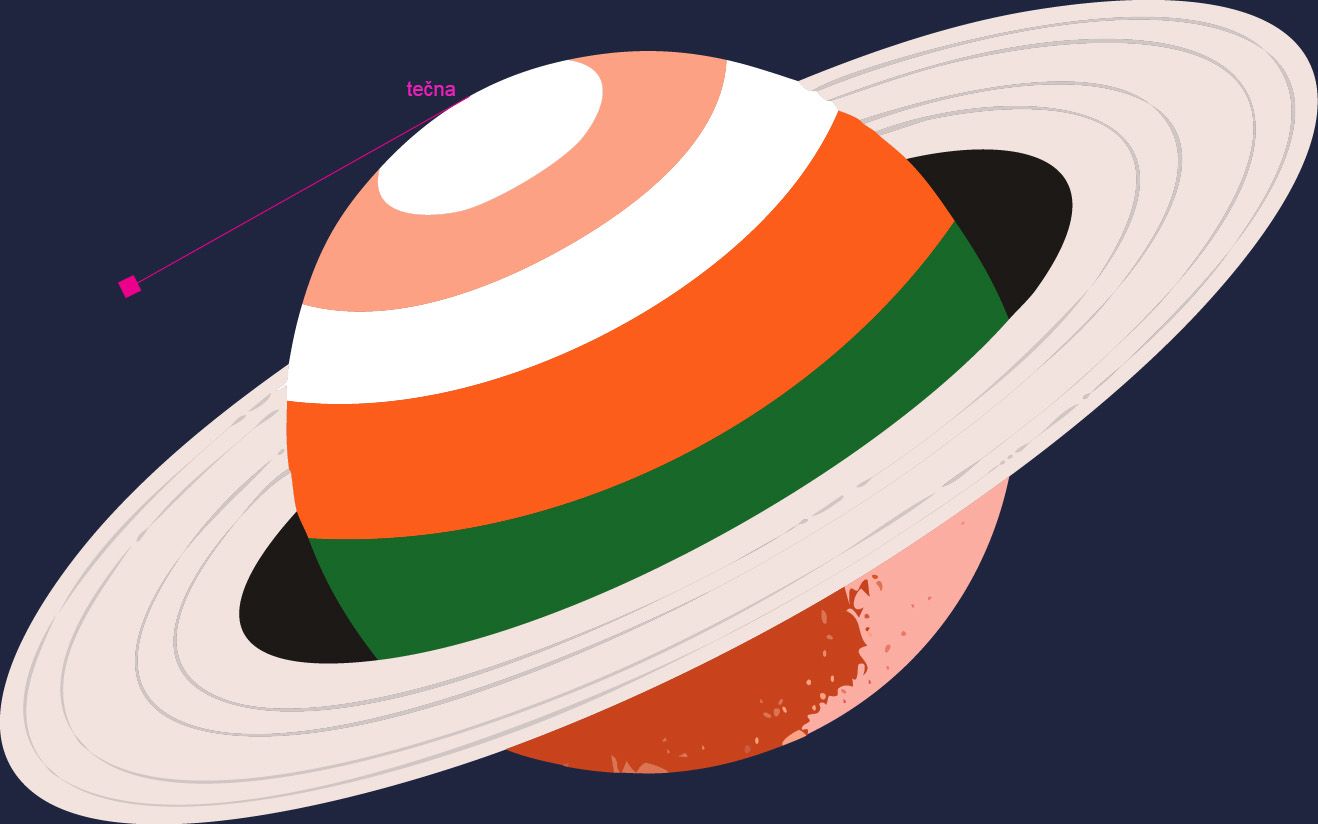

Přetáhněte koncový bod čáry směrem ke křivce nebo kruhu. Když se koncový bod zarovná tečně, objeví se popisek tečný a zvýraznění.
Uvolněte myš nebo pero pro přichycení čáry tečně ke křivce.
K úpravě existujících čar a přidání tečných koncových bodů přetáhněte kotvy, dokud se neobjeví indikátor tečny.
Tečné přichycení je ve výchozím nastavení zapnuto.Můžete jej vypnout v nabídce Předvolby > Automatická Vodítka > Geometrická vodítka.
Poznámka:
Přichycení je omezeno pouze na koncové body čar.Tečny uprostřed čáry nejsou podporovány.
