Měřte a vykreslujte snadno lineární, úhlové a radiální rozměry v kresbě.

Nástroj Rozměr umožňuje v kresbě jednoduše měřit a vykreslovat rozměry, jako jsou vzdálenost, úhel a poloměr. Kromě toho můžete flexibilně přizpůsobit vzhled, jednotku, měřítko apod. rozměrů.

Přímý odkaz v aplikaci Adobe Illustrator

Vyzkoušet v aplikaci
Měření a vykreslování rozměrů několika jednoduchými kroky.

Otevřít aplikaci Illustrator

Seznámení s nástrojem Rozměr, objektem typu rozměr a nastavením nástroje

Nástroj Rozměr

Nástroj Rozměr   je snadno přístupný z panelu nástrojů. Pokud jej nemůžete najít, vyberte v dolní části panelu nástrojů možnost Upravit panel nástrojů   a přetáhněte nástroj z části Upravit na panel nástrojů. Při přístupu k nástroji Rozměr se otevře hlavní panel. Na hlavním panelu můžete snadno přepínat mezi různými typy nástrojů: Lineární rozměr  , Úhlový rozměr   a Radiální rozměr  . Uvedené typy nástrojů umožňují vykreslit lineární, úhlové a radiální typy rozměrů. Před vykreslením konkrétního typu rozměru se ujistěte, že jste vybrali správný typ nástroje. Hlavní panel také obsahuje nastavení nástroje.

Objekt typu rozměr

Vykreslením rozměru získáte objekt typu rozměr. Objekt typu rozměr obsahuje kótovací čáru, vynášecí čáru a text kóty.

Části objektu typu rozměr
Poznejte části objektu typu rozměr a poté upravte nastavení.

A. Vynášecí čára B. Posun textu kóty C. Text kóty D. Kótovací čára E. Prodloužení vynášecí čáry F. Posun vynášecí čáry

Nastavení nástroje

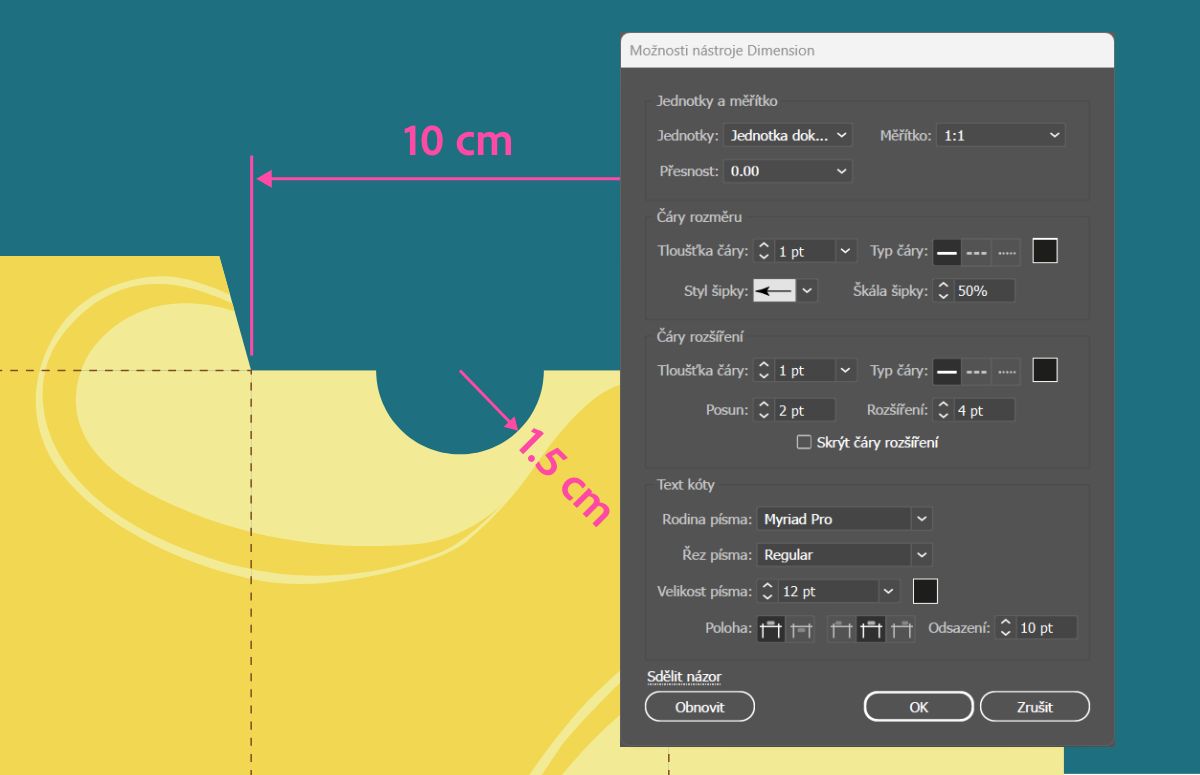

Vykreslené rozměry na plátně společně s dialogovým oknem Možnosti nástroje Rozměr
Dialogové okno Možnosti nástroje Rozměr umožňuje konfigurovat nastavení pro objekty typu rozměr, které budete vykreslovat.

Pomocí nastavení nástroje nebo dialogového okna Možnosti nástroje Rozměr můžete nastavit předvolby, jako jsou měrná jednotka, měřítko, přesnost a vzhled objektů typu rozměr. Nastavení lze otevřít dvěma způsoby, buď dvojím kliknutím na ikonu nástroje na panelu nástrojů, nebo výběrem ikony   na hlavním panelu nástroje Rozměr.

Při změně nastavení nástroje nastavujete předvolby pro všechny objekty typu rozměr, které budete v budoucnu vykreslovat, nikoli pro ty, které jste již vykreslili. Zde jsou uvedeny položky, které můžete zadat před zahájením vykreslování rozměru:

  • Jednotky a měřítko: Vyberte si mezi různými měrnými jednotkami a nastavte přesnost až na tři desetinná místa. Můžete zvolit jedno z přednastavených měřítek nebo vytvořit vlastní měřítko zadáním poměru. Můžete vytvořit až 10 vlastních měřítek. Pokud nechcete, aby text kóty obsahoval jednotky, můžete je skrýt.
  • Kótovací čáry: Zadejte tloušťku a typ čar, styl šipky, měřítko a barvu.
  • Vynášecí čáry: Zadejte tloušťku a typ čar, odsazení, prodloužení a barvu.
  • Text kóty: Určete rodinu, styl, velikost a barvu písma a odsazení a pozici textu.

Chcete-li obnovit původní nastavení, vyberte tlačítko Obnovit.

Vykreslování lineárních rozměrů

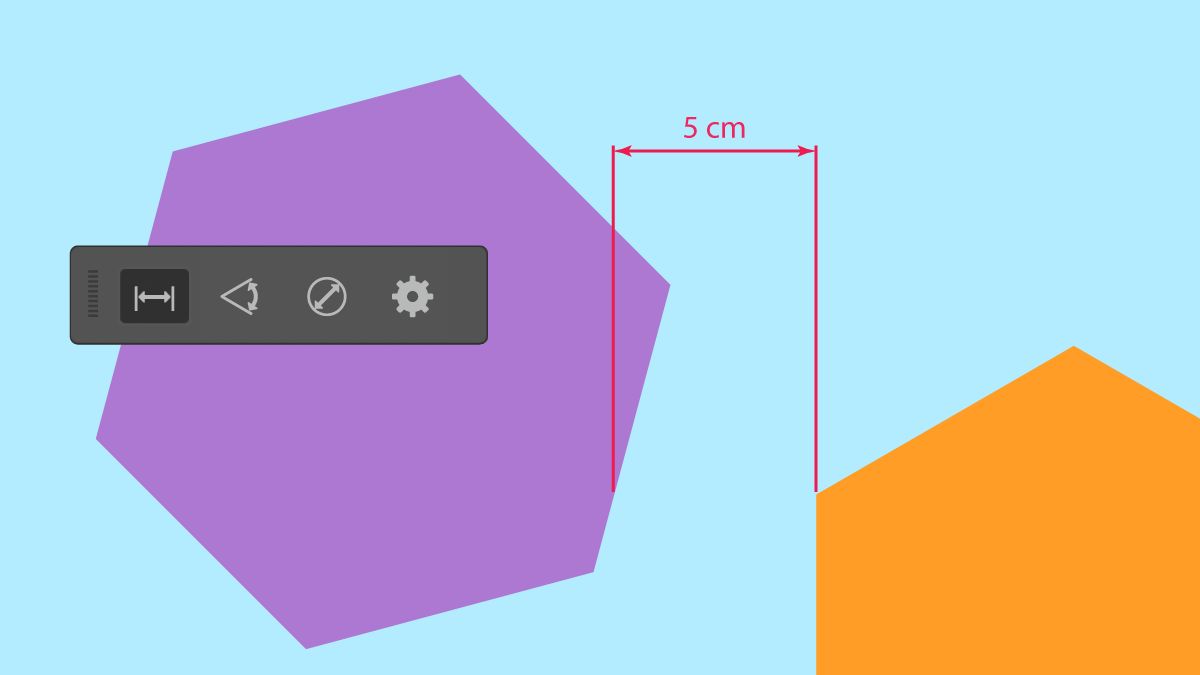

Nástroj typu Lineární rozměr   umožňuje vykreslit délku čáry a vzdálenost mezi libovolnými dvěma body.

Vykreslované lineární rozměry jsou buď zarovnané, svislé, nebo vodorovné.

Zarovnaný rozměr

Jedná se o přímou vzdálenost mezi dvěma body.

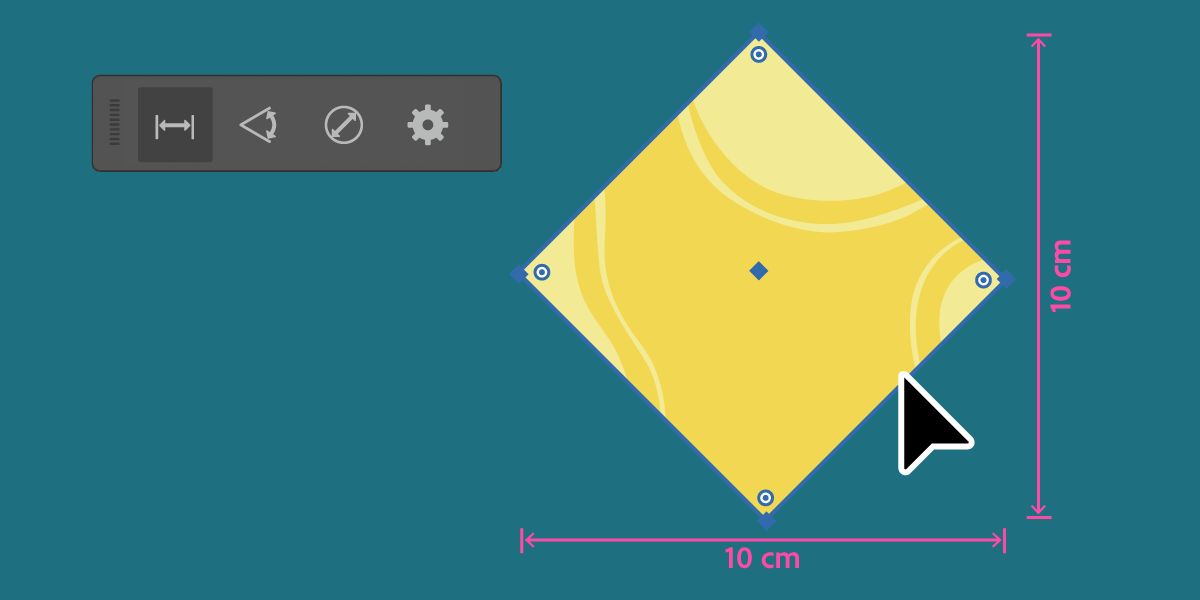

Svislý rozměr

Jedná se o svislou vzdálenost mezi dvěma body.

Vodorovný rozměr

Jedná se o vodorovnou vzdálenost mezi dvěma body.

Vykreslování lineárních rozměrů základních tvarů

Můžete snadno vykreslovat lineární rozměry základních tvarů, jako jsou obdélníky, mnohoúhelníky, úsečky a hvězdy. Jako příklad použijeme šestiúhelník:

Vykreslete zarovnané, svislé a vodorovné rozměry základních tvarů, jako je šestiúhelník.

  1. Na panelu nástrojů vyberte nástroj Rozměr  .

  2. Na zobrazeném hlavním panelu vyberte možnost Lineární rozměr  .

  3. Umístěte ukazatel myši nad stranu šestiúhelníku, a jakmile se zobrazí růžové vodítko čáry, vykreslete rozměry:

    • Zarovnaný rozměr: Táhněte, nechte vodítko čáry rovnoběžné se stranou, a poté uvolněte tlačítko myši.
    • Svislý rozměr: Táhněte, držte vodítko čáry rovnoběžné se stranou, měňte směr tak, aby bylo čárové vodítko svislé, a poté uvolněte tlačítko myši.
    • Vodorovný rozměr: Táhněte, držte vodítko čáry rovnoběžné se stranou, měňte směr tak, aby bylo vodítko čáry vodorovné, a poté uvolněte tlačítko myši.
Poznámka:

Pokud chcete změnit nastavení již vykresleného objektu typu rozměr, vyberte jej a proveďte změny na panelu Vlastnosti.

Vykreslování lineárních rozměrů mezi libovolnými dvěma body

Vodorovný rozměr vykreslený mezi body na dvou šestiúhelnících.
Vykreslete zarovnané, svislé a vodorovné rozměry mezi dvěma body.

  1. Na panelu nástrojů vyberte nástroj Rozměr  .

  2. Na zobrazeném hlavním panelu vyberte možnost Lineární rozměr  .

  3. Klikněte na první bod a následně na druhý bod. Poté můžete vykreslit následující rozměry:

    • Zarovnaný rozměr: Klikněte znovu.
    • Svislý rozměr: Přesuňte myš ve vodorovném směru a poté klikněte.
    • Vodorovný rozměr: Přesuňte myš ve svislém směru a poté klikněte.

Vykreslování lineárních rozměrů objektů tahem

Pokud je na segment cesty aplikován tah, můžete jeho lineární rozměr přesně změřit přichycením k hranicím jeho náhledu. Chcete-li aktivovat hranice náhledu, přejděte na položku Illustrator > Předvolby > Obecné > Použít hranice náhledu (macOS) nebo Upravit > Předvolby > Obecné > Použít hranice náhledu (Windows).

Vykreslování úhlových rozměrů

Nástroj typu Úhlový rozměr   umožňuje snadno vykreslovat úhly tvaru nebo úhly mezi libovolnými dvěma protínajícími se čarami.

Vykreslení úhlů základních tvarů

Vykreslete vnitřní a vnější úhly základních tvarů, jako je trojúhelník.

  1. Na panelu nástrojů vyberte nástroj Rozměr  .

  2. Na zobrazeném hlavním panelu vyberte možnost Úhlový rozměr  .

  3. Umístěte ukazatel myši nad vrchol úhlu, který chcete vykreslit, dokud se neobjeví růžové úhlové vodítko. Poté vykreslete vnitřní a vnější úhel:

    • Vnitřní úhel: Táhněte směrem dovnitř od vrcholu a poté uvolněte tlačítko myši.
    • Vnější úhel: Táhněte směrem ven od vrcholu a poté uvolněte tlačítko myši.

Vykreslování úhlů protínajících se čar

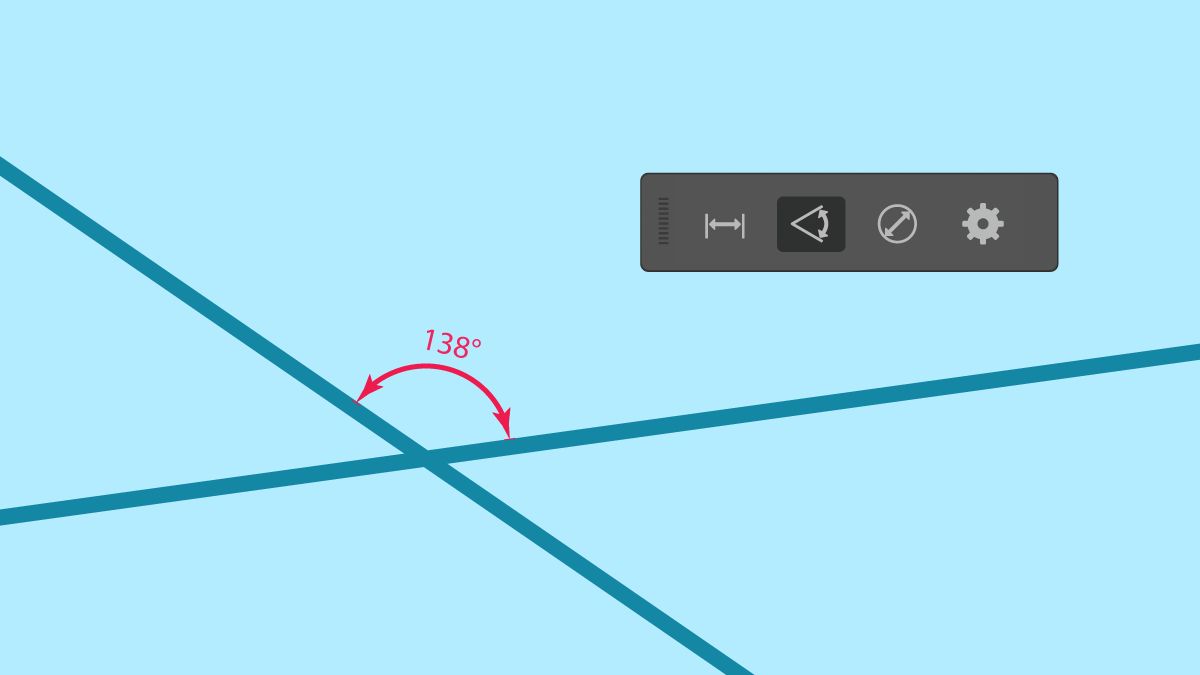

Dvě protínající se čáry s úhlem vykresleným mezi nimi.
Vykreslete vnitřní a vnější úhel libovolných dvou protínajících se čar.

  1. Na panelu nástrojů vyberte nástroj Rozměr  .

  2. Na zobrazeném hlavním panelu vyberte možnost Úhlový rozměr  .

  3. Klikněte na bod na první čáře a poté na bod na druhé čáře.

  4. Přesunutím ukazatele myši v obou směrech a následným kliknutím na plátno vykreslete vnitřní nebo vnější úhel.

Vykreslování radiálních rozměrů

Nástroj typu Radiální rozměr umožňuje snadno vykreslit poloměr a průměr kruhů a dokonalých oblouků (oblouků, které jsou součástí kruhu).

Vykreslete poloměry a průměry kruhů a dokonalých oblouků.

  1. Na panelu nástrojů vyberte nástroj Rozměr  .

  2. Na zobrazeném hlavním panelu vyberte možnost Radiální rozměr  .

  3. Umístěte ukazatel myši nad obvod kruhu nebo oblouku, dokud se neobjeví růžové radiální vodítko. Poté vykreslete radiální rozměry:

    • Poloměr: Táhněte směrem ven a poté uvolněte tlačítko myši.
    • Průměr: Táhněte směrem dovnitř a poté uvolněte tlačítko myši.

Změna vlastností stávajících rozměrů

Zatímco k definování vlastností budoucích rozměrů, které budete vykreslovat, můžete použít nastavení nástroje, vlastnosti stávajících rozměrů můžete změnit pouze na panelu Vlastnosti. V takovém případě stačí vybrat objekty rozměrů a přejít na panel Vlastnosti. Tyto nové vlastnosti můžete poté použít na vybrané objekty rozměrů nebo je můžete výběrem možnosti Použít na všechny použít na všechny existující objekty rozměrů. Dále můžete výběrem možnosti Nastavit jako výchozí změnit nastavení pro všechny stávající i budoucí rozměry.

Pokud objekty transformujete, dojde navíc k automatické aktualizaci přidružených rozměrů. Pokud například zvětšíte šířku obdélníku, dojde k automatické aktualizaci objektu rozměru, který tuto šířku měří, aby odrážel novou hodnotu.

Skrytí objektů typu rozměr

Všechny objekty typu rozměr jsou přidány do samostatné vrstvy Rozměry na panelu Vrstvy. Pokud chcete objekty typu rozměr na výkresu skrýt, stačí vypnout viditelnost vrstvy Rozměry. Položky z vrstvy Rozměry nelze přesouvat do jiných vrstev a naopak.

Důležité skutečnosti

  • Ke změně polohy objektů rozměrů slouží nástroj Rozměr. Pokud ke změně jejich polohy zvolíte nástroj Výběr, rozbalí se jako běžné objekty.
  • Když zdeformujete objekt, jeho přidružené rozměry se automaticky nezmění.
  • Zatím nelze vykreslit spojitou délku zakřivené cesty.

Související témata

Máte nějaký dotaz nebo nápad?

Zeptejte se komunity

Pokud máte dotaz nebo se chcete podělit o svůj nápad, zapojte se do komunity aplikace Adobe Illustrator. Rádi si poslechneme váš názor a prohlédneme vaše výtvory.

Získejte pomoc rychleji a snáze

Nový uživatel?

Rychlé odkazy

Zobrazit všechny vaše plány Správa plánů
Zobrazit rychlé odkazy
Skrýt rychlé odkazy

Právní upozornění    |    Zásady ochrany osobních údajů online
