Klik på værktøjet Tilføj 3D-kommentar på 3D-værktøjslinjen.
Sidst opdateret den
20. dec. 2023
|
Gælder også for Adobe Acrobat, Adobe Acrobat 2017
Kommentarer, der føjes til et 3D-objekt, knyttes til bestemte visninger, som defineres, når kommentarerne tilføjes. Hvis visningen ændres - hvis 3D-objektet f.eks. roteres eller flyttes – kan kommentarerne ikke længere ses.
Du kan føje kommentarer til et 3D-objekt på tre forskellige måder:
Du kan bruge 3D-kommentarværktøjet på 3D-værktøjslinen til at føje kommentarer til bestemte dele af en 3D-model.
Brug af de anmærkningsværktøjer, der er tilgængelige på den anden værktøjslinje i kommentarværktøjet for at føje en række forskellige kommentartyper til en 3D-visning.
Du kan konvertere et 3D-mål til en kommentar.
Bemærk:
At tilføje kommentarer til 3D-modelvisninger kræver Acrobat eller Reader versionen 7.0.7 eller en senere udgave.
Bemærk:
Hvis du ikke ønsker, at en kommentar tilknyttes en 3D-visning, kan du tilføje kommentaren uden for 3D-objektets område.
Tilføjelse af en 3D-kommentar i et objekt
De kommentarer, der oprettes ved hjælp af 3D-kommentarværktøjet, er ligesom mål, på den måde at de er tilknyttet en bestemt del af 3D-geometrien. Når du føjer 3D-kommentarer til standardvisningen af en model, oprettes der en ny visning kaldet Kommentarvisning. De 3D-kommentarer, der føjes til andre visninger, er angivet som komponenter af den visning i Modeltræet. Du kan redigere og fjerne 3D-kommentarer på samme måde, som du redigerer og fjerner mål.
-
Bemærk:
3D-værktøjslinjen vises, når du holder markøren over 3D-modellen. Hvis værktøjet Tilføj 3D-kommentar ikke er synlig på værktøjslinjen, skal du højreklikke på 3D-modellen og vælge Værktøjer > Tilføj 3D-kommentarer. Du kan også udvide standard-3D-værktøjslinjen ved at højreklikke på 3D-modellen og vælge Værktøjer > Udvid 3D-værktøjer.
-
Markér den del af modellen, du vil føje en 3D-kommentar til.
-
Skriv din kommentar i dialogboksen Angiv kommentarstreng.
Tilføj kommentarer fra Kommentar-værktøjssættet
Når du tilføjer kommentarer ved hjælp af værktøjerne i Kommentar-værktøjssættet, oprettes der en ny visning i Modeltræet med navnet Kommentarvisning.
Bemærk:
Adobe Reader-brugere kan føje kommentarer til et PDF-dokument, hvis dokumentets forfatter aktiverer kommentering for det dokument.
-
Vælg Værktøjer > Kommentar.
Kommentar-værktøjssættet vises i den anden værktøjslinje.
-
Vælg et kommenteringsværktøj på den anden værktøjslinje, og klik derefter i 3D-objektets område.
-
Klik i 3D-objektets område for at oprette en kommentar. Der oprettes desuden en ny visningsdefinition i Modeltræet med et standardnavn, f.eks. "Kommentarvisning1".
-
Tilføj flere kommentarer ved at benytte en af følgende fremgangsmåder:
Hvis du vil oprette yderligere en kommentar i en visning, skal du sørge for, at den ønskede kommentarvisning er valgt i modeltræet. Klik derefter i 3D-objektets område.
Hvis du vil oprette en kommentar til i en ny kommentarvisning, skal du sørge for, at der ikke er valgt nogen kommentarvisning i modeltræet. Klik derefter i 3D-objektets område.
Bemærk:
De tilknyttede kommentarer er stadig tilgængelige, hvis du sletter en af disse automatisk genererede kommenteringsvisninger. Du kan se og vælge dem i Kommenteringspanelet eller i Model træet, hvor de står opstillet under visningerne. Når du vælger en kommentar, skifter 3D-modellen til den visningskonfiguration, som den havde, da kommentarer blev tilføjet.
Konvertering af 3D-målinger til kommentarer
Individuelle mål kan konverteres til kommentarer, så de kan gennemgås og anmærkes som andre typer kommentarer.
-
Højreklik på plustegnet ud for målvisningen i visningsruden i Modeltræet for at få vist listen over de individuelle målinger.Bemærk:
Målevisning er kun tilgængelig, når du har tilføjet målinger med 3D-måling Værktøj
. -
Højreklik på et målingsnavn, og klik på Konverter til kommentar.
Konverter målinger til kommentarer
Konverter målinger til kommentarer
Vis kommentarerne for et 3D-objekt
-
Benyt en af følgende fremgangsmåder:
Vælg en visning, som indeholder kommentarer, i Modeltræet.
Vælg Værktøjer > Kommentar – kommentarerne vises på kommentarlisten i den højre rude.

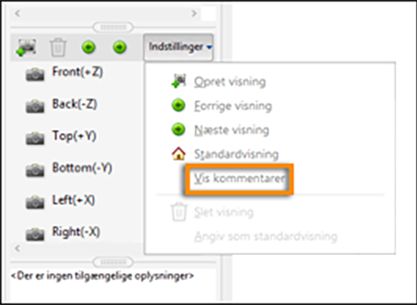

Klik på Indstillinger i Modeltræets visningsrude, og vælg Vis kommentarer.
Aktivér indstillingen Vis kommentarer i modeltræets visningsrude
Aktivér indstillingen Vis kommentarer i modeltræets visningsrude -
Dobbeltklik på en kommentar for at åbne det tilhørende kommentarvindue.
-
Gentag trin 1 og 2 for at se andre kommentarer, som er knyttet til andre visninger.
Når du markerer en kommentar, vises 3D-modellen i den samme visning, som den var i, da kommentaren blev tilføjet.
