Visualización de modelos 3D en archivos PDF

En Acrobat, puede ver e interactuar con contenido 3D de alta calidad creado en programas de modelado 3D o de CAD 3D profesional e incrustados en documentos PDF. Por ejemplo, puede ocultar y mostrar partes de un modelo 3D, quitar una cubierta para ver su interior y girar sus piezas como si las tuviera entre las manos.

Un modelo 3D aparece inicialmente como una imagen de vista previa bidimensional. Al hacer clic en el modelo 3D con la herramienta Mano o Seleccionar se habilita (o activa) el modelo, se abre la barra de herramientas 3D y se reproduce la animación, si la hay.

Para saber más, consulte Habilitar contenido 3D en archivos PDF.

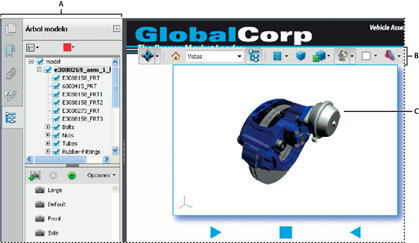

La barra de herramientas 3D aparece al hacer clic en el modelo 3D con la herramienta Mano. Esta acción activa el modelo 3D y reproduce animaciones cuando se activa el archivo. La barra de herramientas 3D aparece en el área que hay encima de la esquina superior izquierda del modelo 3D, y no se puede mover. Aparece una pequeña flecha a la derecha de la herramienta Rotar en que puede hacer clic para ocultar o expandir la barra de herramientas.

Puede usar la barra de herramientas 3D para reducir y ampliar el objeto, rotarlo y obtener una panorámica. Utilice el Árbol modelo para ocultar o aislar partes, o para hacer las partes transparentes.

Un modelo 3D se manipula seleccionando y arrastrando con diversas herramientas de navegación 3D. Cuando se desplace en 3D, puede serle útil imaginar que está viendo el modelo 3D fijo desde la perspectiva de una cámara. Puede rotar, desplazarse (subir, bajar o moverse de un lado a otro), y ampliar o reducir.

Herramientas de navegación 3D

Gira objetos 3D respecto a la pantalla. El movimiento del objeto depende de la vista inicial en la que inició el arrastre y de la dirección de éste.

 Gira un modelo 3D en paralelo respecto a los dos ejes fijos del modelo 3D, el eje x y el eje z.

 Mueve el modelo sólo en vertical o en horizontal. También puede realizar esta acción con la herramienta Mano: Ctrl+arrastrar.

 Acerca o aleja los objetos que forman parte de la escena al arrastrar verticalmente. También puede realizar esta acción con la herramienta Mano manteniendo pulsada la tecla Mayús mientras arrastra.

Si arrastra horizontalmente, girará horizontalmente en torno a la escena. Si arrastra verticalmente, se desplazará adelante o atrás en la escena; en ambos casos mantendrá un nivel de elevación constante. La herramienta Caminar es especialmente útil para modelos 3D arquitectónicos. Para cambiar la velocidad de desplazamiento, cambie las unidades de pantalla predeterminadas en las Preferencias (3D).

 Navega por un modelo mientras mantiene la orientación de la superficie. Haga clic con el botón derecho del ratón y arrastre en la ventana 3D. La herramienta Volar se mueve más lentamente a medida que se acerca a un objeto. Arrastre el puntero a la derecha o a la izquierda para girar.

Para girar la vista de cámara, haga clic con el botón izquierdo del ratón en la ventana 3D y arrastre. Para volver a la dirección inicial de cámara, desplace el ratón al punto de clic inicial.

Utilice la rueda del ratón para desplazarse rápidamente hacia delante y hacia atrás en la dirección de vista de cámara. Esta funcionalidad resulta de gran utilidad si se pierde dentro de un modelo o se utiliza la herramienta Volar en la superficie.

 Define el ángulo de la cámara, la alineación y otras propiedades que definen la lente a través de la cual se ve un modelo 3D. Las propiedades de la cámara son componentes de vistas, pero se definen de manera independiente.

 Mide tamaños de partes y distancias en el modelo 3D.

Controles de vista de la barra de herramientas 3D

Recupera el zoom, la panorámica, la rotación y el modo de proyección predeterminados del modelo 3D. Use el menú Opciones del panel de vistas del Árbol modelo para definir otra vista como predeterminada. También puede optar por usar el comando Administrar vistas del menú Vistas de la barra de herramientas 3D para definir otra vista como la predeterminada.

Muestra las vistas definidas para el modelo 3D actual.

 Abre y oculta el Árbol modelo.

 Reproduce o pausa animaciones activadas por JavaScript. El menú emergente Reproducir/Detener animación abre un control deslizante que se puede arrastrar adelante y atrás para desplazarse a distintas partes de la secuencia animada.

 Alterna entre la visualización de proyección de perspectiva u ortográfica del objeto 3D.

 Determina cómo aparece la forma 3D. Para obtener una guía ilustrada, consulte Ejemplos de modos de procesamiento de modelo.

 Muestra en una lista los distintos efectos de iluminación disponibles para mejorar la iluminación del objeto 3D. Experimente para obtener los efectos visuales deseados.

 Abre el selector de colores, que puede utilizar para seleccionar un color diferente para el espacio que rodea al objeto 3D.

 Muestra y oculta las secciones cruzadas del objeto. Haga clic en el menú emergente para abrir el cuadro de diálogo Propiedades de sección cruzada. Para más información, consulte Crear secciones cruzadas.

 Permite agregar una nota a cualquier parte del modelo 3D. La nota se mantiene con la vista. Consulte Comentarios en diseños 3D en archivos PDF.

Preferencias de 3D

En el panel 3D y Multimedia del cuadro de diálogo Preferencias, puede determinar si la barra de herramientas 3D y el Árbol modelo aparecen de forma predeterminada. También puede especificar un procesador predeterminado y determinar si se permiten las animaciones.

Por su naturaleza dinámica, existe la posibilidad de que el contenido 3D suponga un riesgo para la seguridad. Por lo tanto, la reproducción automática del contenido 3D en archivos PDF está deshabilitada de forma predeterminada. Seleccione esta opción para habilitar el contenido 3D en documentos PDF.

Especifica el motor de procesamiento usado para afectar al rendimiento y a la calidad, por lo que es importante seleccionar el procesador adecuado. Según el sistema, puede cambiar el motor de representación. Si selecciona una opción DirectX® u OpenGL, toda representación se realiza mediante el chip de gráficos del adaptador de vídeo. Si selecciona Software, puede que la representación lleve más tiempo, pero la representación puede acercarse más al del modelo en su aplicación original.

Fuerza el uso de un acelerador de hardware incluso para adaptadores de vídeo que no admiten una herramienta de edición de píxeles.

Algunas partes del modelo tienen dos caras. Para ahorrar tiempo y espacio, puede deseleccionar esta opción para representar únicamente el lado que se encuentra frente al usuario. Si el usuario mira dentro de una parte representada sólo con un lado, el lado posterior sería invisible.

Especifica el modo PMI que se usará para el procesamiento. Puede seleccionar una de las siguientes opciones:

Usar configuración de contenido: el procesamiento del PMI usa el valor de cada PMI para decidir si utiliza el búfer Z.

Procesar siempre PMI en 3D delante del modelo: el procesamiento del PMI no usa el búfer Z, sea cual sea el valor del archivo.

Procesar siempre PMI en 3D utilizando búfer Z: el procesamiento del PMI activa siempre el búfer Z, sea cual sea el valor del archivo.

Determina si el Árbol modelo aparece cuando el modelo 3D está activado. Elija Usar configuración de Anotación para utilizar la configuración que el autor haya empleado al agregar el modelo 3D al archivo PDF.

Determina si la barra de herramientas 3D se muestra o se oculta cuando se activa un modelo 3D. Elija Usar configuración de Anotación para utilizar la configuración que el autor haya empleado al agregar el modelo 3D al archivo PDF.

Permite al usuario seleccionar y resaltar partes del modelo 3D mediante la herramienta Mano. Si esta opción no está seleccionada, con la herramienta Datos de objeto (Herramientas > Objetos interactivos > Seleccionar objeto) seleccione el objeto.

Al seleccionar esta opción se colocan las herramientas de manipulación y navegación debajo de Herramienta Rotar, reduciendo por tanto la barra de herramientas 3D.

Algunos modelos 3D incluyen transiciones animadas entre vistas. Deseleccione esta opción si desea evitar que se reproduzca esta animación 3D.

Activa o desactiva la visualización en la escena de un eje que indica la orientación actual de la escena 3D.

Especifica lo que ocurre con las animaciones de modelos complejos cuando la velocidad de fotogramas es baja. Si se elige Ninguna no se reduce la calidad de la visión y la velocidad sigue siendo baja. Cuadro delimitador muestra los planos tridimensionales que delimitan las partes en lugar de las partes en sí, lo que mantiene alta la velocidad de los fotogramas. Colocar objetos no muestra algunas partes del modelo que mantiene alta la velocidad de los fotogramas.

Define la velocidad de fotogramas mínima, sea arrastrando el control deslizante o introduciendo un número en el cuadro de valor. Si la velocidad de fotogramas cae por debajo de ese número de fotogramas por segundo, se aplica la opción Esquema de optimización para velocidad de fotogramas baja.
