SpeedGrade предоставляет различные инструменты для анализа изображения, такие как представлены ниже.

  • Гистограмма
  • Вектороскоп
  • Показ RGB
  • Форма волны яркости

Эти инструменты теперь объединены и доступны на панели Аналитические инструменты.

Чтобы отобразить панель Аналитические инструменты, нажмите клавишу быстрого вызова А или стрелку на верхней левой панели Монитор. Можно изменить размер панели Аналитические инструменты с помощью маркеров перетаскивания.

С помощью контекстного меню выберите, какую область видео требуется просмотреть.

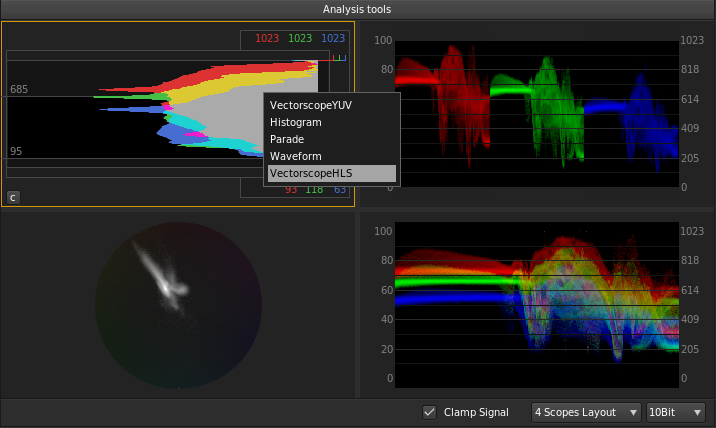

Панель «Аналитические инструменты»

Гистограмма

На гистограмме отображаются значения RGB. Минимальные значения яркости на канал отображаются внизу как числовое значение. Максимальные значения отображаются в верхней части. Две горизонтальные линии обозначают выходной диапазон. Для диапазона по умолчанию установлены значения кода CIN (от 95 до 685).

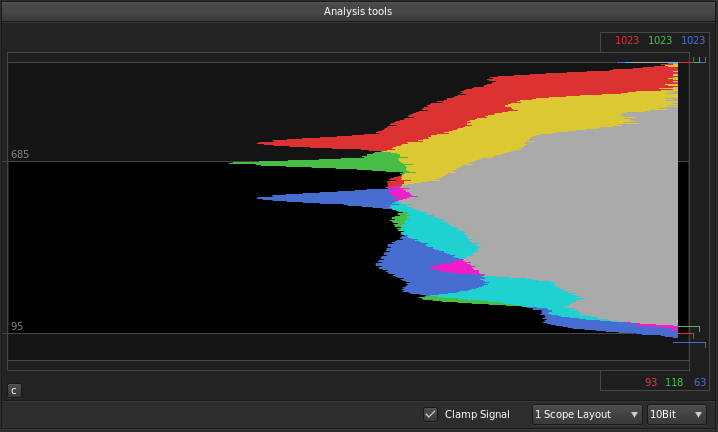

Гистограмма

Вектороскоп

Вектороскоп отображает данные цветности видео в виде круговой диаграммы. Насыщенность измеряется, начиная от центра диаграммы.

Вектороскопы работают в режимах YUV и HLS (оттенок, освещенность, насыщенность). Вектороскоп YUV использует более знакомое цветовое пространство YUV, включая цветовые мишени, для более интуитивного отображения распределения пикселей. Вектороскоп YUV используется по умолчанию.

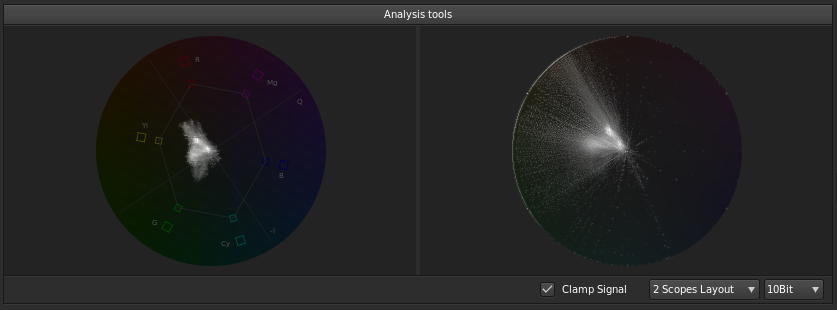

Вектороскоп YUV, вектороскоп HLS

Показ RGB

В области «Показ RGB» отображаются отдельные волны для красного, зеленого и синего компонентов изображения. Волны отображаются рядом, что упрощает сравнение относительных уровней красного, зеленого и синего в изображении, при необходимости отрегулируйте уровни. Область «Показ RGB» также упрощает определение оттенков в изображении.

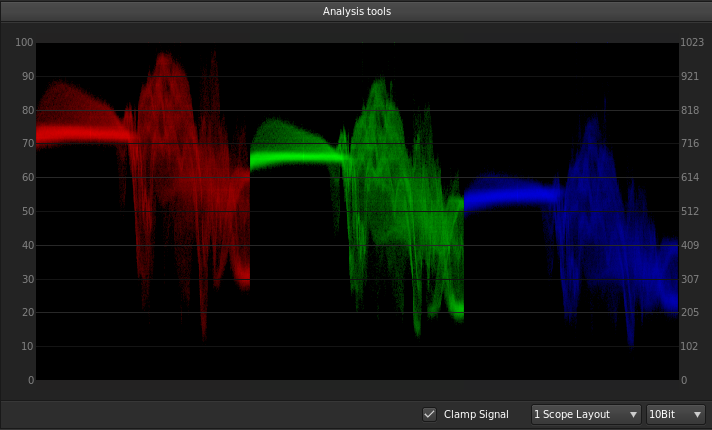

Показ RGB

Форма волны яркости

Форма волны яркости отображает данные яркости изображений таким же образом, как и в Premiere Pro.

Высокие уровни яркости отображаются в виде пиков волны, а низкие уровни в виде впадин. Это позволяет быстро определить света и тени на изображении, что помогает добиться точного баланса черного и белого.

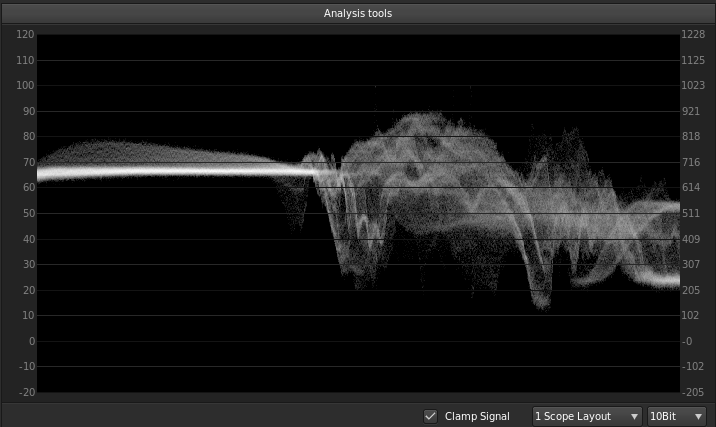

Форма волны яркости

Видеоруководство: Анализ снимков с помощью области «Волна яркости»

Видеоруководство: Анализ снимков с помощью области «Волна яркости»
Узнайте о новых раскладках области и быстром анализе яркости снимков с помощью области «Волна яркости».
Робби Кармен (Robbie Carman)

Представления канала

Представления канала используются для проверки отдельных каналов цвета. Например, можно использовать их для проверки сжатия артефактов или шумов в каналах RGB.

Чтобы увидеть канал на панели «Монитор», выполните следующие действия.

Например, если изображение содержит альфа-канал, выберите «Альфа-канал», чтобы просмотреть его на панели «Монитор». Для возврата к стандартному представлению выберите для канала обычный вид.

  1. Щелкните вкладку «Таймлайн» и выберите «Вид».
  2. Выберите канал в меню «Вид канала» в разделе «Параметры отображения».
Меню «Вид канала»
