Рисование графического объекта с точностью на уровне пикселов

Узнайте, как быстро выровнять графический объект по пиксельной сетке.

Illustrator позволяет создавать графические объекты с точностью на уровне пикселов, которые будут отображаться четко на экранах с различными значениями ширины обводки и параметрами выравнивания. Можно выровнять существующий объект по пиксельной сетке одним щелчком мыши или выровнять новый объект прямо во время рисования. Во время преобразования объектов можно сохранить выравнивание пикселов, не искажая графический объект. Выравнивание пикселов доступно для объектов, а также отдельных сегментов контура и опорных точек, которые их содержат.

Объект до и после выравнивания по пиксельной сетке

A. Объект не выровнен по пиксельной сетке B. Объект с выравниванием по пикселам

Выравнивание существующих объектов по пиксельной сетке

Можно выделить объекты или их сегменты в существующем графическом объекте и выровнять их по пиксельной сетке. Эта функция особенно полезна при вставке невыровненных объектов из других документов.

  1. С помощью инструмента Выделение выделите объект, который требуется выровнять по пиксельной сетке.

    Можно также выровнять по пиксельной сетке отдельные сегменты объекта. Для этого можно использовать инструмент Частичное выделение, чтобы выделить горизонтальные или вертикальные сегменты объекта.

  2. Чтобы применить коррекцию на уровне пикселов к существующему объекту, выполните следующие действия:

    • Нажмите значок Выровнять выбранный объект по пиксельной сетке () на панели «Управление».
    • Выберите Объект > Коррекция на уровне пикселов.
    • Щелкните объект правой кнопкой мыши и выберите Коррекция на уровне пикселов в контекстном меню.
Примечание.

Вместо выравнивания по пиксельной сетке всего объекта можно выровнять его отдельные сегменты. Для этого можно использовать инструмент «Частичное выделение» (), чтобы выделить горизонтальные или вертикальные сегменты объекта. После этого можно использовать один из вариантов выравнивания по пиксельной сетке — так же, как при работе с целым объектом.

Рекомендации

  • Объекты без вертикальных или горизонтальных сегментов не изменяются при выравнивании по пиксельной сетке.
  • Если выделенный объект уже выровнен по пиксельной сетке, то появится следующее сообщение:

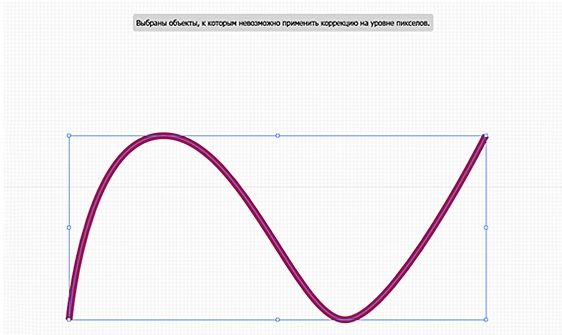

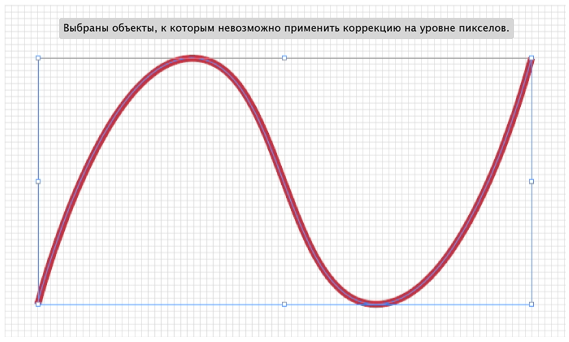

  • В Illustrator появится сообщение, если графический объект в выделенной области не может быть выровнен по пиксельной сетке. Например, на иллюстрации внизу показан выделенный графический объект, который не имеет вертикальных или горизонтальных сегментов.
Selection-contains-art-that-cannot-be-made-pixel-perfect

Выравнивание новых или преобразованных объектов по пиксельной сетке

При создании или преобразовании объектов можно привязать их к пиксельной сетке для точного размещения краев и контуров. Этот параметр включен по умолчанию для документов, созданных с помощью профилей документов «Для Интернета» и «Мобильные устройства».

  1. Выполните одно из следующих действий:

    • Нажмите значок Выравнивание по пиксельной сетке при создании и изменении () на панели «Управление».
    • Выберите Просмотр > Привязать к пикселу.
  2. При необходимости измените параметры Привязать к пикселу с помощью раскрывающегося меню (). Нажмите значок со стрелкой и выберите нужные параметры в диалоговом окне Параметры привязки к пикселу.

    Диалоговое окно «Параметры привязки к пикселу»

    Привязка к пикселу при рисовании

    Рисование контуров, выровненных по ближайшему пикселу, для создания идеально прямых линий.

    Рисование объекта, выровненного по пиксельной сетке

    Привязка к пикселу при перемещении

    Привязка перемещаемого объекта к ближайшему пикселу. При перемещении объекта можно выполнить привязку контуров, сегментов и опорных точек.

    Сохранение выравнивания объекта по пиксельной сетке во время перемещения

    Привязка к пикселу при масштабировании

    Привязка краев масштабируемого объекта к ближайшему пикселу.

    Сохранение выравнивания объекта по пиксельной сетке во время масштабирования

  3. Нажмите кнопку ОК.

Приложение: отображение пиксельной сетки

  1. В Illustrator выберите Просмотр > Просмотр в виде пикселов.
  2. Увеличение масштаба холста до 600 % и более.
Примечание.

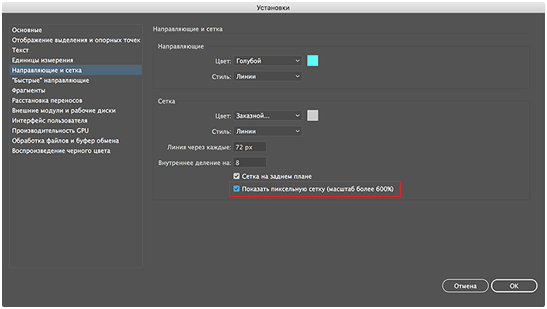

Можно отключить пиксельную сетку в режиме «Просмотр в виде пикселов» даже в большом масштабе. В Illustrator отмените выбор Установки > Направляющие и сетки > Показать пиксельную сетку (масштаб более 600 %).

Отключение пиксельной сетки

Что дальше?

Мы научили вас рисовать графический объект с точностью до пикселя. Теперь давайте узнаем, как рисовать с помощью инструментов «Перо», «Кривизна» или «Карандаш».
