Об инструменте «Мастер фигур»

Инструмент «Мастер фигур» позволяет создавать сложные профессиональные макеты, рисовать фигуры, накладывать их друг на друга и размещать в одной области. Также доступны такие действия, как объединение, удаление и перемещение. Все операции выполняются с помощью простых интуитивных жестов и занимают значительно меньше времени.

С помощью инструмента «Мастер фигур» и жестов можно рисовать векторные фигуры. Можно рисовать многоугольники, прямоугольники и окружности с помощью мыши или с помощью жестов на экране сенсорного устройства. В результате получаются динамические фигуры. Эта функция доступна в традиционных рабочих средах, специализированных рабочих средах с поддержкой сенсорных технологий, а также на мобильных устройствах с Adobe Fresco.

Работа с инструментом «Мастер фигур» (рисование фигур)

  1. На панели инструментов в Illustrator выберите инструмент «Мастер фигур» (Shift + N).

  2. Нарисуйте фигуру в документе. Например, можно нарисовать грубые контуры прямоугольника, круга, эллипса, треугольника или другого многоугольника.

  3. Нарисованный эскиз фигуры будет преобразован в правильную геометрическую фигуру. В результате получается динамическая фигура, которая редактируется так же, как и другие динамические фигуры.

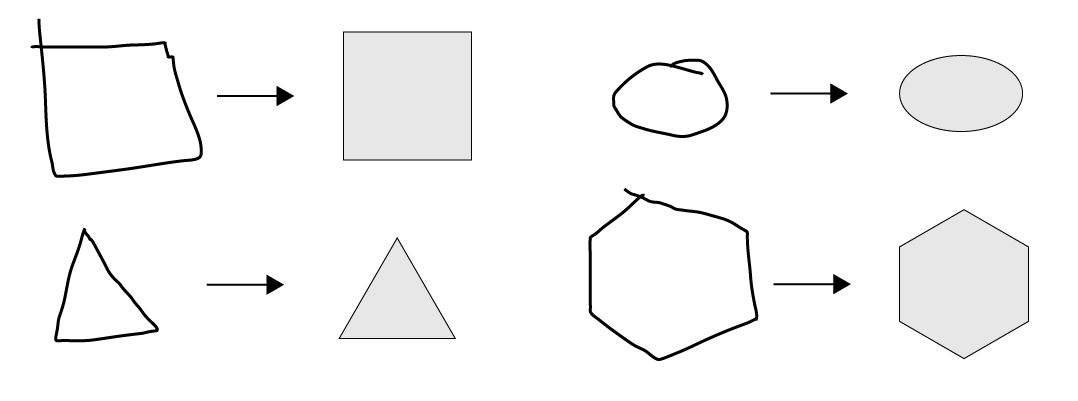

    Преобразуйте фигуры, нарисованные от руки, в правильные векторные фигуры
    Преобразуйте фигуры, нарисованные от руки, в правильные векторные фигуры

Работа с инструментом «Мастер фигур» (создание фигур)

  1. Выполните одно из следующих действий:

    • Выберите несколько наложенных фигур в документе.
    • Используйте инструмент для рисования наложенных фигур.
    • С помощью инструмента «Мастер фигур» (Shift + N) можно легко нарисуйте прямоугольник, окружность или многоугольник.
  2. Если инструмент «Мастер фигур» еще не выбран, выберите его (Shift + N).

  3. С помощью курсора мыши (на устройствах без поддержки сенсорных технологий) или с помощью прикосновений нарисуйте произвольные линии (каракули) в области, которую требуется объединить, удалить или вырезать.

    Результат вырезания или объединения фрагментов фигур, а также цвет объединенной фигуры определяются правилами, представленными ниже.

    • Если произвольные линии находятся в пределах одной фигуры, эта область будет вырезана.
    • Если произвольные линии находятся на пересечении двух и более фигур, пересекающиеся области будут вырезаны.
    • Если начальная точка произвольной линии находится на передней фигуре:
      • Если линия проведена в направлении от свободной области к области наложения, передняя фигура будет вырезана.
      • Если линия проведена от области наложения к свободной области, фигуры будут объединены. Цвет объединенной фигуры будет соответствовать цвету начальной точки произвольной линии.
    • Если начальная точка произвольной линии находится на задней фигуре:
      • Если линия проведена от свободной области к области наложения, фигуры будут объединены. Цвет объединенной фигуры будет соответствовать цвету начальной точки произвольной линии.

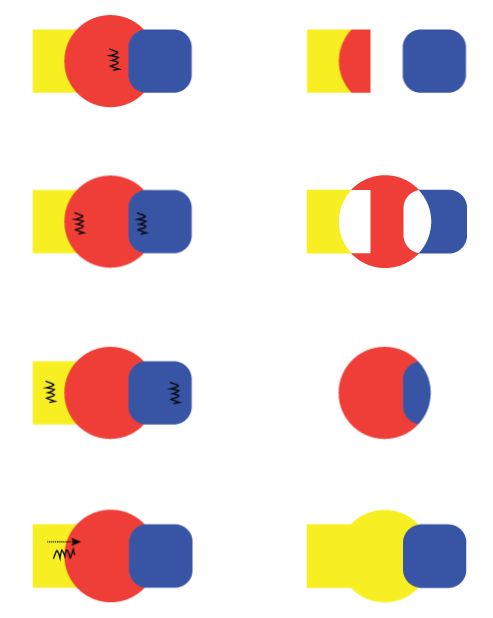

      Примеры произвольных линий, нарисованных с помощью инструмента «Мастер фигур»
      Произвольные линии (слева) и итоговые группы «Группа мастера фигур» (справа)

    Выбор фигур в группе мастера фигур

    Все фигуры в группе мастера фигур доступны для редактирования. Это относится даже к фрагментам фигур, которые были вырезаны или объединены. Ниже перечислены действия, которые необходимо выполнить для выбора отдельных фигур в группе.

    Режим «Выбор лицевой грани»

    1. Выберите инструмент «Мастер фигур».

    2. Коснитесь группы мастера фигур или нажмите на нее. Группа мастера фигур будет выбрана, и отобразится ограничительная рамка с графическим элементом «Стрелка» .

    3. Коснитесь группы фигур (или отдельной фигуры) еще раз. Будет включен режим «Выбор лицевой грани».

    4. Если в группе мстера фигур есть объединенные фигуры, лицевая грань этой фигуры будет матовой. Можно изменить цвет заливки фигур.

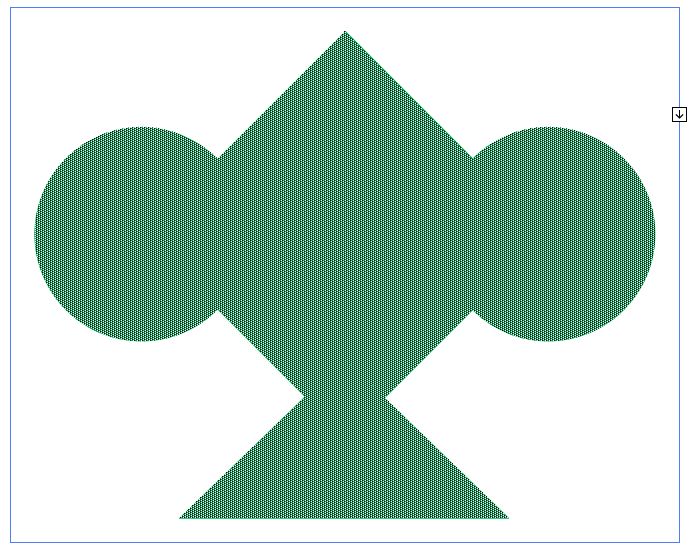

      Режим «Выбор лицевой грани»
      Режим «Выбор лицевой грани»

    Режим конструирования

    1. После выбора группы мастера фигур выполните одно из следующих действий:

      • Коснитесь графического элемента «Стрелка» (или нажмите на него) так, чтобы стрелка показывала вверх .
      • Дважды щелкните на фигуре.
      • Однократно щелкните на обводке фигуры.
    2. Выбрав один нижний объект, можно изменить любое свойство или оформление этого объекта.

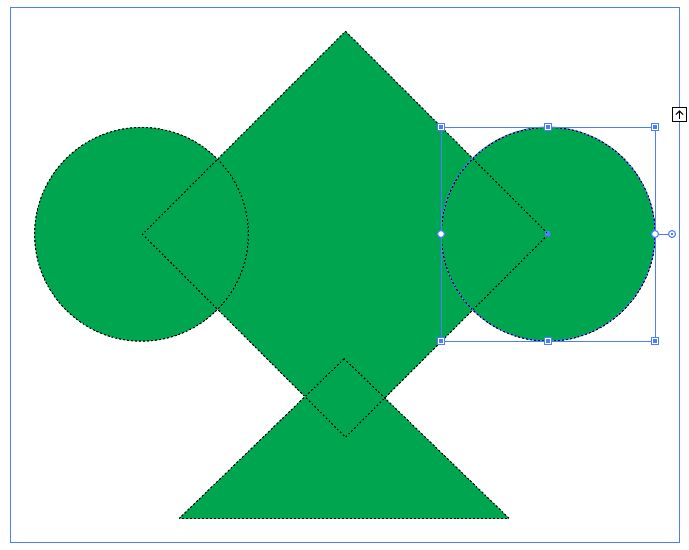

      Режим конструирования в Illustrator
      Режим конструирования

    Удаление фигуры из группы мастера фигур

    1. Выполните действия, необходимые для перехода в режим конструирования.
    2. Перетащите фигуру из ограничительной рамки.

    Об инструменте «Создание фигур»

    Инструмент «Создание фигур» представляет собой интерактивное средство для создания сложных фигур путем слияния и стирания более простых фигур. Этот инструмент может использоваться для простых и составных контуров.

    Он интуитивно выделяет края и области выбранного объекта, которые могут сливаться для формирования новых фигур. Край представляет собой часть контура, которая не пересекается с другими контурами выбранного объекта. Область представляет собой замкнутую часть контура, ограниченную краями.

    По умолчанию для инструмента установлен режим слияния, в котором пользователь может объединять контуры или области. Для удаления ненужных краев или областей можно переключиться в режим стирания, нажав кнопку «Alt» (Windows) или «Option» (Mac).

    Установка параметров инструмента «Создание фигур»

    Пользователь может задавать и настраивать такие параметры инструмента, как обнаружение зазоров, источник цветов и выделение, что позволяет нужным образом выполнить слияние и улучшить визуальное восприятие выполняемых операций.

    Чтобы задать эти параметры в диалоговом окне «Параметры инструмента "Создание фигур"», щелкните дважды значок инструмента на панели «Инструменты».

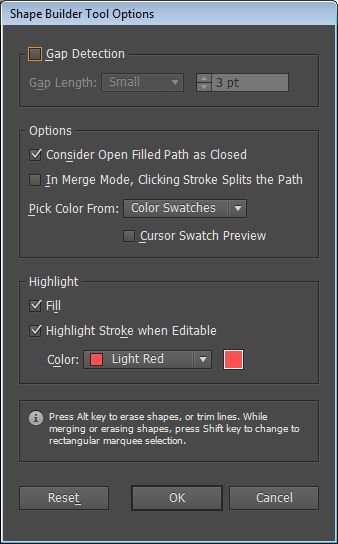

    Диалоговое окно «Параметры инструмента "Создание фигур"»
    Диалоговое окно «Параметры инструмента "Создание фигур"»

    Обнаружение зазоров

    Задайте длину зазора в выпадающем списке «Длина зазоров». Доступны следующие варианты длины: «Малые» (3 пункта), «Средние» (6 пунктов) и «Большие» (12 пунктов).

    Если требуется задать другое значение длины зазоров, установите флажок «Другие».

    После установки значения для длины зазоров Illustrator определяет только те зазоры, длина которых близка к установленному значению. Выбирайте длину зазоров таким образом, чтобы она примерно равнялась действительной длине зазоров на иллюстрации. Чтобы проверить, обнаруживаются ли зазоры, поэкспериментируйте с их длиной.

    Например, если вы устанавливаете длину зазоров, равную 12 пунктов, а фигура, слияние которой будет выполняться, содержит зазоры длиной 3 пункта, Illustrator может их не обнаружить.

    Обнаружение зазоров
    Выделение указывает на обнаружение зазора, а сам выделенный участок рассматривается как область

    Считать открытый контур с заливкой закрытым

    В случае выбора этого параметра для открытого контура создается невидимый край, позволяющий образовать область. При щелчке внутри этой области создается фигура.

    В режиме «Объединить» контур разделяется при щелчке по обводке

    Установите флажок «В режиме "Объединить" контур разделяется при щелчке по обводке». Этот параметр позволяет разделить родительский контур на два. Первый контур создается на основе края, по которому выполнялся щелчок, второй контур на основе оставшейся части родительского контура, за исключением первого контура. Если этот параметр выбран, то при разделении контура, указатель мыши меняется на .

    Выбрать цвет из

    Пользователь может задать цвет объектов на основе образцов цвета или цветов, используемых в иллюстрации. Чтобы задать источник («Образцы цвета» или «Иллюстрация»), используйте раскрывающийся список «Выбрать цвет из».

    Если устанавливается значение «Образцы цвета», активируется возможность выбора параметра «Просмотр образца курсора». Задав этот параметр, пользователь сможет выполнять предварительный просмотр и выбирать цвета. При выборе этого параметра активируется образец курсора «Быстрая заливка». Это позволяет выполнять итерацию (используя клавиши со стрелками) и выбирать цвета в палитре образцов.

    Примечание. Выполнение итерации при помощи клавиш со стрелками возможно даже в том случае, если параметр «Просмотр образца курсора» не активирован.

    Чтобы изменить цвет обводки, наведите указатель на края объекта. Это позволит выделить и изменить цвет обводки. Эта возможность доступна только в случае выбора параметра «В режиме "Объединить" контур разделяется при щелчке по обводке».

    Выбрать цвет заливки для области можно, наведя указатель на любую часть документа.

    Примечание. Параметр «Просмотр образца курсора» не отображается во время объединения, что обеспечивает четкую визуализацию фигур.

    Если устанавливается значение «Иллюстрация», Illustrator использует те же правила, что применялись для других стилей объектов, подлежащих слиянию. Дополнительную информацию см. в п. 6 раздела Создание фигур с помощью инструмента «Создание фигур».

    Заливка

    Флажок «Заливка» установлен по умолчанию. В случае выбора этого параметра контур или область, для которых может выполняться слияние, выделяются серым цветом при наведении мыши на предварительно выбранный контур. Если этот параметр не установлен, выбранный контур или область остаются в обычном состоянии.

    Выделять обводку, если возможно редактирование

    В случае выбора этого параметра Illustrator выделяет обводки, которые могут редактироваться. Цвет выделения таких обводок определяется значением, заданным в раскрывающемся списке «Цвет».

    Логотип Adobe

    Вход в учетную запись
