Traçage de rectangles et modification des options de contour

Sélection de l’outil Rectangle

Dans la barre d’outils, cliquez sur l’icône de groupe de l’outil Forme () et maintenez le bouton de la souris enfoncé pour afficher les différents choix d’outils de forme. Sélectionnez l’outil Rectangle.

Modification des propriétés de forme de l’outil Rectangle

Dans la barre d’options de l’outil Forme, vous pouvez définir les options suivantes :

• Mode : définissez un mode pour votre outil Rectangle : Forme, Tracé et Pixels.

• Fond : choisissez une couleur pour remplir le rectangle.
• Contour : choisissez la couleur, l’épaisseur et le type de votre contour de forme.
• Épaisseur : définissez manuellement l’épaisseur du contour du rectangle.
• Type de contour : sélectionnez le type de contour pour tracer un rectangle.
• Largeur et hauteur : définissez manuellement la largeur et la hauteur de votre rectangle.
• Opérations sur les tracés : utilisez les opérations sur les tracés pour définir la manière dont vos rectangles interagissent entre eux.

• Alignement du tracé : utilisez l’alignement du tracé pour aligner et répartir vos rectangles.
• Disposition des tracés : utilisez la disposition des tracés pour définir l’ordre d’empilement des rectangles que vous créez.
• Autres options de forme et de tracé : cliquez sur l’icône en forme d’engrenage () pour accéder à d’autres options de rectangle et de tracé afin de définir des attributs tels que la largeur et la couleur de l’affichage à l’écran de votre tracé, et de limiter les options lors du traçage de rectangles.
• Rayon des arrondis : définissez manuellement le rayon d’arrondi des angles de votre rectangle.

Traçage d’un rectangle

Cliquez sur la zone de travail pour ouvrir la boîte de dialogue Créer un rectangle. Utilisez cette boîte de dialogue pour définir manuellement les dimensions et le rayon de votre rectangle, et choisir d’aligner à partir du centre. Cliquez sur OK pour appliquer les modifications. Positionnez le pointeur et faites-le glisser sur la zone de travail pour tracer un rectangle. Un nouveau calque est alors automatiquement créé dans le panneau Calques.

Modification des propriétés du rectangle

Vous pouvez modifier facilement et directement les propriétés de forme à l’aide des commandes de la zone de travail ou en accédant à Propriétés de forme dans le panneau Propriétés.

Utilisez l’outil Sélection de tracé pour sélectionner la forme dont vous souhaitez modifier le tracé.

Dans le panneau des propriétés ou la barre d’options, cliquez sur l’icône de menu Définir le type de contour de la forme pour ouvrir le panneau Options de contour.

Dans le panneau Options de contour, procédez de l’une des manières suivantes :

• Choisissez le type de contour.
• Cliquez sur l’icône Aligner et sélectionnez une option pour spécifier la position du contour par rapport à son tracé.
• Cliquez sur les icônes Extrémités et choisissez un style d’extrémité pour spécifier l’apparence des deux extrémités d’un tracé :

Extrémité carrée Crée des terminaisons carrées qui s’étendent (s’arrêtent) sur les extrémités.

Extrémité arrondie Crée des terminaisons semi-circulaires qui s’étendent de la moitié de la largeur du contour au-delà des extrémités.

Extrémité projetée Crée des terminaisons carrées qui s’étendent de la moitié de la largeur du contour au-delà des extrémités. Si vous utilisez cette option, l’épaisseur du contour s’étend de façon égale dans tous les sens autour du tracé.

Remarque : notez que les extrémités ne sont pas visibles si le tracé n’est pas ouvert. Les styles d’extrémités sont également plus visibles si vous appliquez des épaisseurs de tracé plus importantes.

• Cliquez sur l’icône Angle pour définir l’apparence du contour dans les sommets :

Sommet en pointe Crée des sommets en pointe qui s’étendent au-delà de l’extrémité du tracé lorsque la longueur de la pointe est inférieure à la limite de pointe.

Sommet arrondi Crée des sommets arrondis qui s’étendent de la moitié de la largeur du contour au-delà des extrémités.

Sommet en biseau Crée des sommets carrés qui s’étendent jusqu’aux extrémités.

Remarque : à l’instar des extrémités, les pointes sont plus visibles avec des épaisseurs de contour plus importantes.

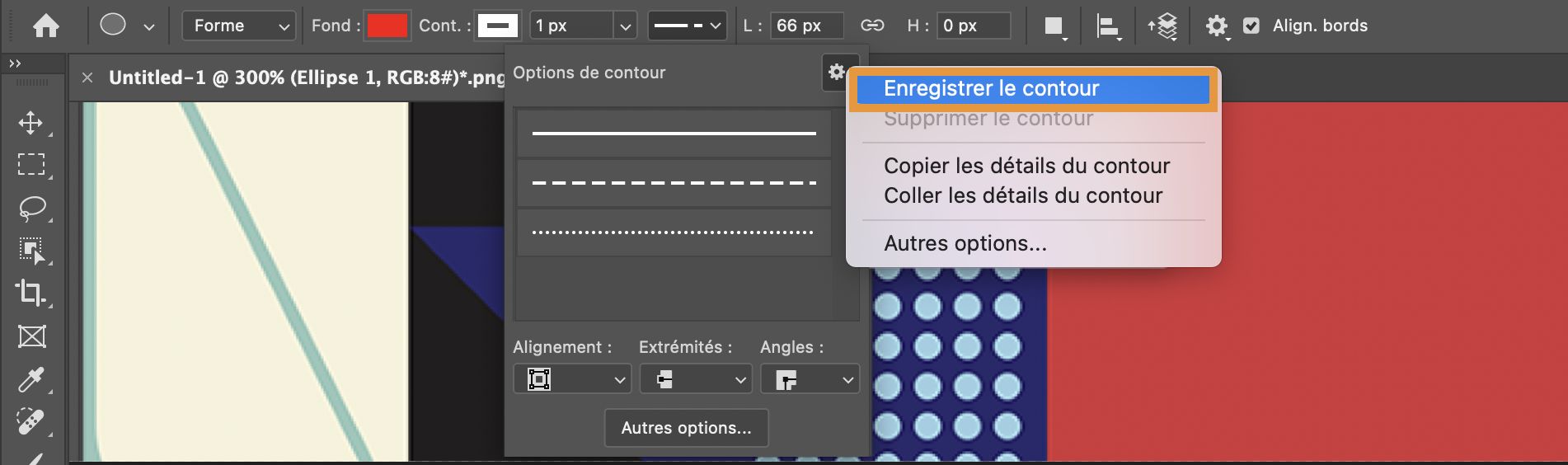

Cliquez sur l’icône gear dans l’angle supérieur droit du panneau Options de tracé et choisissez Copier les détails du contour.

Sélectionnez la forme à modifier.

Dans le panneau des propriétés ou la barre d’options, cliquez sur l’icône de menu Définir le type de contour de la forme pour ouvrir le panneau Options de tracé.

Cliquez sur l’icône gear dans l’angle supérieur droit du panneau Options de tracé et choisissez Coller les détails du contour.
