Инструмент измерения 3D используется для измерения параметров 3D-модели. Можно измерять расстояние между комбинациями точек или граней 3D-модели. По мере перемещения курсора мыши по 3D-модели выделяются ее отдельные вершины и грани. Инструмент измерения 3D поддерживает четыре типа измерения: расстояние по перпендикуляру между двумя прямыми гранями, длину отрезка между двумя точками, радиус круглых граней, а также угол между двумя гранями (или тремя точками).

3D-измерения можно привязать к определенному виду. Если вид по умолчанию активен при добавлении измерения, то создается новый вид с измерениями. Этот вид добавляется к иерархии видов в дереве моделей. Измерение будет привязано только к этому виду. Измерения отображаются как дочерние элементы вида.

При проведении измерений можно также отобразить комментарии. Эти комментарии (также называющиеся разметкой измерений) сохраняются после закрытия документа.

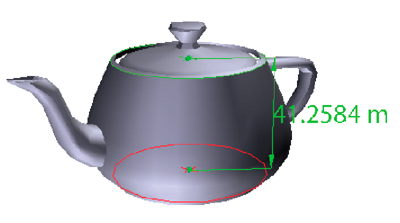

Отображение измерения 3D-моделей
Отображение измерения 3D-моделей

Измерение 3D-объектов

  1. Находясь в документе PDF, щелкните на 3D-модели, чтобы активировать ее.
  2. Щелкните значок инструмента «Инструмент измерения 3D» на панели инструментов «3D». (если панель инструментов «3D» задана для объединенных инструментов, выберите «Инструмент измерения 3D» во всплывающем меню инструмента «Навигация»).
  3. Выберите необходимые параметры в разделах «Привязка позволяет» и «Типы измерений» в палитре «Инструмент измерения 3D».
  4. Щелкните правой кнопкой мыши фон модели и измените необходимые параметры. Не закрывайте палитру «Инструмент измерения 3D».
  5. Измерьте 3D-модель:
    • Чтобы измерить расстояние между двумя позициями 3D-модели, щелкните начальную точку. Затем переместите курсор в другую точку или к краю модели.

    • Чтобы измерить длину окружности круглой фигуры, поместите курсор мыши к ее краю и щелкните один раз после появления окружности.

    • Чтобы создать и установить комментарий к измерению, щелкните правой кнопкой мыши фон объекта и выберите «Изменить пометку». Введите текст пометки. Измерьте 3D-модель, как описано выше. Щелкните, чтобы установить конечную точку измерения, затем щелкните третий раз, чтобы установить местоположение измерения и пометки.

    • Чтобы сохранить измерение как комментарий, выберите инструмент «Рука», щелкните правой кнопкой мыши измерение и щелкните «Преобразовать в комментарий».

    • Чтобы прервать измерение, щелкните правой кнопкой мыши и выберите Отменить измерение.

    • Чтобы удалить разметку измерений, щелкните ее инструментом измерения 3D и нажмите клавишу «Delete».

    Примечание.

    Чтобы узнать информацию о выполнении поворота, панорамирования, масштабирования и привязки в процессе измерения, щелкните модель правой кнопкой и выберите «Советы по навигации для 3D-измерения».

Параметры функции «Типы привязки» на палитре «Инструмент измерения 3D»

3D-привязка к конечным точкам краев

Позволяет выполнить привязку ко всему краю.

3D-привязка к краям отрезков

Позволяет выполнить привязку к прямому отрезку края.

3D-привязка к радиальным краям

Позволяет выполнить привязку к окружности.

3D-привязка к силуэтам

Позволяет выполнить привязку к видимому краю части, например к стороне цилиндра.

3D-привязка к сторонам плоскостей

Позволяет выполнить привязку к геометрической плоскости, создавая поверхность части.

Параметры функции «Типы измерения» на палитре «Инструмент измерения 3D»

Последовательное измерение 3D в отдельных точках

Измеряет расстояние между двумя положениями на 3D-модели. Щелкните для указания начальной точки, затем щелкните другое положение для установки конечной точки или края.

3D Перпендикулярный размер

Позволяет измерить расстояние между двумя краями от правого угла к начальному краю.

3D Радиальный размер

Позволяет измерить радиус в месте щелчка.

3D Измерение углов

Позволяет измерить угол между двумя краями.

Параметры единиц измерения и пометок

Для использования инструментов «Единицы измерения и пометки» выберите «Инструмент 3D-измерения» и щелкните внутри модели правой кнопкой мыши.

Определить единицы измерения модели

Выберите для изменения единиц измерения.

Включить отображение координат

Отображает или скрывает координаты курсора мыши в окне сведений об измерениях.

Изменить разметку ярлыка

Наберите текст, который должен появляться вместе с измерением как в области 3D-модели, так и на панели «Комментарии» (данная функция недоступна, если не выбран параметр «Пометка измерений»).

Выключить пометку измерений

Выберите при необходимости проведения измерений в модели без добавления их в документ. Измерения видны только во время активности текущего измерения. При переходе к другому измерению или смене инструмента пометка исчезает.

Не привязывать к 3D-содержимому

Отключает возможность привязки точки вставки к похожему целевому элементу. Выберите для повышения производительности при работе с большой моделью. Вернитесь к разделу «Привязать к 3D-содержимому», чтобы обеспечить точность измерений в 3D-объектах.

Советы по навигации для 3D-измерения

Открывает диалоговое окно с комбинациями клавиш для навигации. Эти комбинации клавиш могут быть использованы при измерении.

Установки

Открывает диалоговое окно «Установки 3D-измерения».

Скрыть/показать окно сведений об измерениях

В окне сведений об измерениях выводятся настройки единиц измерений и пометок для модели. Выберите, чтобы удалить это окно из окна модели.

Скрыть/показать панель инструментов измерения

Закрывает/отображает палитру «Инструмент измерения 3D».

Установки измерения

Измените установки 3D-измерения, чтобы определить способ измерения 3D-данных. Эти параметры размещены на панели «Измерение» диалогового окна «Установки» в разделе «3D-измерение».

Примечание.

В Adobe Acrobat Reader DC эти настройки применяются к документам PDF, для которых разрешено комментирование.

Использовать масштаб и единицы измерения модели (если есть)

Позволяет отобразить измерения в единицах измерения, заданных при создании модели, если таковые были заданы. Снимите флажок с этого параметра, чтобы указать единицы измерения вручную. Этот параметр можно изменить в палитре «Инструмент измерения 3D».

Использовать единицу измерения отображения по умолчанию

Позволяет использовать единицы измерения, указанные здесь, а не в 3D-модели.

Отображение важных знаков

Позволяет установить максимальное количество цифр в числе измерения.

Цвет линий 3D-измерения

Задает цвет линии, который отображается при щелчке или перетаскивании при измерении объекта.

Измерить размер обратной связи

Позволяет задать размер текста для отображения измерения.

Угловые измерения показаны в

Позволяет задать единицы измерения в градусах или радианах.

Круговые измерения показаны как

Позволяет задать измерение радиуса или диаметра для круглых частей.

Показать окружность для измерения радиуса

Отображает окружность, связанную с радиальным измерением.

Параметры привязки 3D

Позволяет включить привязку и задать привязку к точкам, дугам, краям, границам силуэта или поверхностям. Параметр «Чувствительность» показывает, насколько близко указатель должен находиться к элементу, к которому привязывается. Параметр «Цвет подсказок для привязки» позволяет указать цвет линии привязки, которая появляется, если навести курсор на 3D-объект.
