Настройка 3D-видов в файлах PDF

Узнайте, как настраивать 3D-виды в файлах PDF с помощью Adobe Acrobat. Следуйте нашим пошаговым инструкциям и повышайте визуальное качество документов.

Перед началом работы

Мы добавили новый и более интуитивно понятный интерфейс. Если показанный здесь экран не соответствует вашему интерфейсу, перейдите к справке по текущему интерфейсу.

В новом интерфейсе инструменты отображаются в левой части экрана.

Вид по умолчанию

Вид 3D-модели по умолчанию позволяет легко вернуться к начальной точке при работе с этой моделью. Обратите внимание, что вид по умолчанию отличается от предварительного просмотра, который показывает вид 3D-модели, когда она не активирована. Меню «Виды» на панели инструментов «3D» и Панель «Вид» на панели Дерево моделей показывает полный список всех доступных видов для 3D-модели. Acrobat создает исходный вид по умолчанию при создании PDF из 3D-модели или добавлении 3D-файла в существующий документ PDF. Этот вид по умолчанию не зависит от дополнительных видов по умолчанию или видов в 3D-файле.

Характеристики вида по умолчанию:

  • Перспективная проекция.
  • Точка обзора размещается в стороне от объекта, чтобы все видимые узлы заполняли большую часть поля обзора.
  • Смещение главным образом направлено и ориентировано вдоль отрицательной оси X с меньшим смещением по отрицательной оси Y и по положительной оси Z.
  • Камера направлена в центр видимых узлов, ориентированных таким образом, что на отображающейся аннотации ось Z имеет вертикальное положительное восходящее направление.

Настройка цвета фона, режима рендеринга и освещения для вида по умолчанию

  1. Выберите Все инструменты в верхнем углу слева. Выберите параметр Подробнее на боковой панели слева и перейдите к параметру Добавить Rich Media. Затем выберите инструмент 3D-медиаконтент.

  2. Теперь можно перетащить или дважды щелкнуть нужное место, чтобы вставить 3D-медиаконтент. В результате этого действия откроется диалоговое окно Вставить 3D. Выберите поле Показать дополнительные параметры в диалоговом окне Вставить 3D

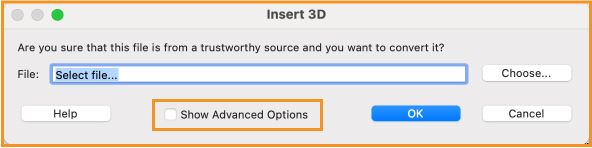

    Выберите «Показать дополнительные параметры».

  3. Выберите вкладку 3D, настройте отображаемые параметры, затем нажмите ОК.

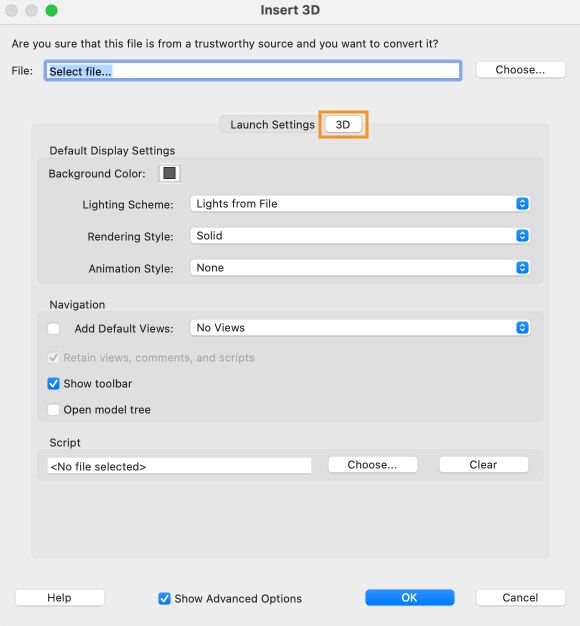

    Adjust-3d-parameters

Создание пользовательского вида

Acrobat позволяет создавать дополнительные виды 3D-модели для упрощения навигации по 3D-содержимому. Виды можно персонализировать для отображения различных перспектив, например сверху, снизу, слева, справа, изнутри, снаружи, в разрезе или в собранном виде. Настроенные виды могут также включать различные параметры, например освещение, положение камеры, режим рендеринга, состояние панели «Дерево моделей», а также параметры прозрачности и поперечного сечения. В настраиваемые виды могут входить точные свойства камеры.

  1. Чтобы включить 3D-модель, выделите ее с помощью инструмента Выделение.

  2. Чтобы скорректировать вид 3D-модели, щелкните ее правой кнопкой мыши и перейдите к параметру Инструменты. Затем выберите Показать панель инструментов. Когда появится панель инструментов «3D», можно начать использовать инструменты Поворот, Панорамирование и Масштаб для коррекции вида.

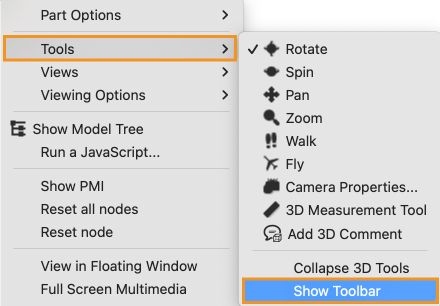

    Показать панель инструментов

  3. В диалоговом окне Свойства выберите параметры отображения, чтобы включить их в вид.

    Свойства, которые не были выбраны используют параметры отображения, использованные в последний раз. Например, если параметр Цвет фона не был выбран, то цвет фона вида останется таким же, как при последнем отображении.

    Вид отображается в списке с именем «NewView» на панели «Вид» дерева моделей. Выберите его, чтобы переименовать.

Отображение вида

Чтобы отобразился вид, отличный от вида по умолчанию, выберите вид в раскрывающемся меню Виды на панели инструментов «3D».

Изменение вида по умолчанию

Чтобы установить предпочтительный вид в качестве вида по умолчанию для 3D-модели, щелкните 3D-модель правой кнопкой мыши. Выберите Виды, затем Управление видами. Выберите вид, который хотите установить в качестве вида по умолчанию, затем нажмите кнопку Использовать по умолчанию. После этого нажмите ОК.

Примечание.

Чтобы создать новый вид, на панели инструментов «3D» выберите раскрывающийся список Виды, затем Управление видами. В диалоговом окне Управление видами выберите Новый вид и следуйте инструкциям на экране.

Изменение постера в соответствии с видом по умолчанию

Изменение постера в соответствии с видом по умолчанию

  1. Выберите меню Все инструменты в верхнем углу слева. На боковой панели слева выберите параметр «Показать больше» и перейдите к параметру Добавить Rich Media. Затем выберите инструмент 3D-медиаконтент.

  2. Теперь можно перетащить или дважды щелкнуть нужное место, чтобы вставить 3D-медиаконтент. В результате этого действия откроется диалоговое окно Вставить 3D. Выберите поле Показать дополнительные параметры в диалоговом окне «Вставить 3D», затем вкладку Параметры запуска.

  3. В разделе Изображение постера выберите Извлечь постер из вида по умолчанию.

  4. Выберите ОК и сохраните документ PDF.

Для этого необходимо, чтобы для 3D-модели были заданы один или более созданных видов. Чтобы связать вид с существующей закладкой, выполните следующие действия:

  1. Чтобы создать новую закладку, выберите «Закладка» на боковой панели справа, и откроется панель «Закладки». Выберите параметр Добавить новую закладку  в верхней части панели «Закладки» и введите имя для закладки. Затем щелкните правой кнопкой мыши имя закладки и выберите Свойства.  Также чтобы связать вид с существующими закладкой или ссылкой, нажмите их правой кнопкой мыши и выберите Свойства.

  2. В диалоговом окне Свойства выберите вкладку Действия.

  3. В меню Выбрать действие выберите Перейти к 3D-виду/виду мультимедиа, затем Добавить.

  4. В диалоговом окне Выбрать 3D-вид в списке слева выберите 3D-комментарий для 3D-модели, а затем выберите вид справа:

    Текущий вид

    Для созданных ссылки или закладки будут дублироваться параметры поворота, панорамирования и масштабирования в документе, независимо от того, указан ли этот вид в списке на панели «Дерево моделей» в качестве определенного вида.

    Первый вид

    Изменения будут внесены в вид, расположенный в верхней части списка «Дерево моделей».

    Последний вид

    Изменения будут внесены в определение вида, расположенное в нижней части списка «Дерево моделей».

    Предыдущий вид

    Позволяет за раз перейти на один вид вверх по списку определенных видов «Дерево моделей».

    Следующий вид

    Позволяет за раз перейти на один вид вниз по списку определенных видов «Дерево моделей».

    Вид с именем

    Позволяет перейти к определенному виду, который выбирается из списка, отображенного под этим пунктом.

    Примечание.

    Чтобы также настроить переход закладки или ссылки к конкретной странице и виду страницы, выберите Перейти к виду страницы в меню Действие при выборе, а затем нажмите Добавить. Затем используйте линейки прокрутки и инструменты масштабирования, чтобы отрегулировать вид страницы перед тем, как нажать кнопку Установить ссылку. По окончании в диалоговом окне Свойства нажмите Закрыть.

Добавление 3D-вида к ссылке

Чтобы добавить 3D-вид к ссылке, выполните следующие действия:

  1. Чтобы создать новую ссылку, выберите Все инструменты, затем «Редактировать PDF». На боковой панели слева выберите Ссылка, затем Добавить или изменить ссылку. Теперь перетащите курсор для создания прямоугольника в любом месте страницы. В результате этого действия откроется диалоговое окно Создать ссылку. Затем в меню Действие ссылки выберите Настраиваемая ссылка и Далее.

  2. В диалоговом окне Свойства ссылки выберите вкладку Действия. В раскрывающемся меню Выбрать действие нажмите Перейти к 3D-виду/виду мультимедиа и выберите Добавить.

  3. В диалоговом окне Выбрать 3D-вид в списке слева выберите 3D-комментарий для 3D-модели, а затем выберите вид справа. Ниже приведен список параметров видов и их функций.

    Текущий вид

    Для созданных ссылки или закладки будут дублироваться параметры поворота, панорамирования и масштабирования в документе, независимо от того, указан ли этот вид в списке на панели «Дерево моделей» в качестве определенного вида.

    Первый вид

    Изменения будут внесены в вид, расположенный в верхней части списка «Дерево моделей».

    Последний вид

    Изменения будут внесены в определение вида, расположенное в нижней части списка «Дерево моделей».

    Предыдущий вид

    Позволяет за раз перейти на один вид вверх по списку определенных видов «Дерево моделей».

    Следующий вид

    Позволяет за раз перейти на один вид вниз по списку определенных видов «Дерево моделей».

    Вид с именем

    Позволяет перейти к определенному виду, который выбирается из списка, отображенного под этим пунктом.

    Примечание.

    Чтобы также настроить переход закладки или ссылки к конкретной странице и виду страницы, выберите Перейти к виду страницы в меню Действие при выборе, а затем нажмите Добавить. Затем используйте линейки прокрутки и инструменты масштабирования, чтобы отрегулировать вид страницы перед тем, как нажать кнопку Установить ссылку. По окончании в диалоговом окне Свойства нажмите Закрыть.

Удаление 3D-вида

Чтобы удалить вид, перейдите на панель инструментов «3D» и выберите раскрывающееся меню Виды, затем Управление видами. Выберите виды для удаления и нажмите Удалить вид.
