使用功能強大的「形狀」工具即可快速繪製向量形狀。大部形狀都是即時顯示的,這表示您可以對其進行動態調整,只要使用形狀上的控制 Widget 或是「變形」面板中可用的控制項即可,無需切換工具。

即時形狀

建立和修改即時外框

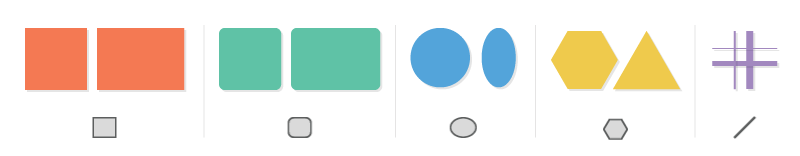

  1. 使用下列任一個工具繪製即時形狀:

    • 矩形工具 ()
    • 圓角矩形工具 ()
    • 橢圓工具 ()
    • 多邊形工具 ()
    • 形狀建立程式工具 ()
    • 線段工具 ()

    註解:

    • 若您要在選取物件時檢視邊界方框,請確認您已將設定設為顯示邊界方框 (「檢視 > 顯示邊界方框」)。
    • 若您要在選取任何形狀時檢視螢幕上的控制 Widget,請選取任何即時形狀繪圖工具,並確定您已在「控制」面板中將設定值設為「顯示形狀 Widget」()。

  2. 使用下列形狀上的控制 Widget 來修改即時形狀:

    縮放即時形狀 旋轉即時形狀

    若要縮放即時形狀,請拖曳八個邊界方框控制點的任何一個。

    若要旋轉即時形狀,請將游標移離轉角,直到您看到「旋轉」圖示 (),然後加以拖曳。


    移動即時形狀 建立圓形圖形狀

    若要移動即時形狀,請使用中心點 Widget 將其拖曳至所要的區域。

    若是橢圓形,請拖曳其中一個圓形圖 Widget 以建立圓形圖形狀。


    新增或移除多邊形的邊數 變更即時形狀的圓角半徑

    若要變更多邊形的邊數,請拖曳其邊長 Widget。

    拖曳任何一個轉角 Widget 以變更即時形狀的圓角半徑。


    註解:

    • 將轉角 Widget 拖曳到最大極限時,圓角預覽會以紅色顯示。
    • 若要循環顯示轉角樣式,例如「圓角」、「反轉圓角」和「凹槽」,請在拖曳 Widget 時對轉角 Widget 使用 Alt 鍵 (Windows) 或 Option 鍵 (macOS),或是按向上和向下方向鍵。
    • 若要存取「轉角」選單來自訂外觀和圓角屬性,請使用「直接選取」工具對 Widget 連按兩下。如需詳細資料,請參閱使用即時轉角
    • 若要編輯個別轉角,請使用「直接選取」工具,然後按一下轉角的錨點進行修改。

  3. 您可以使用「控制」面板、「屬性」面板或「變形」面板 (「Window > 變形」) 來修改形狀。如需詳細資料,請參閱即時形狀屬性

    註解:

    • 您可以對任何轉角 Widget 連按兩下以開啟「變形」面板。
    • 若要指定在您建立即時形狀時是否要顯示「變形」面板,請使用「變形」面板選單中的「建立形狀時顯示」選項。
    • 不論選取哪個工具,一旦選取相同類型的形狀,「變形」面板中的編輯屬性便會修改選取的圖稿。

指定即時形狀選項

若要檢視或編輯即時形狀的屬性,請執行下列任一項動作:

  • 對任何轉角 Widget 連按兩下,或選擇「Window > 變形」即可開啟「變形」面板。
  • 在「屬性」面板 (「Window > 屬性」) 的「變形」區段中按一下「更多選項」() 按鈕。

指定即時形狀選項
指定即時形狀選項

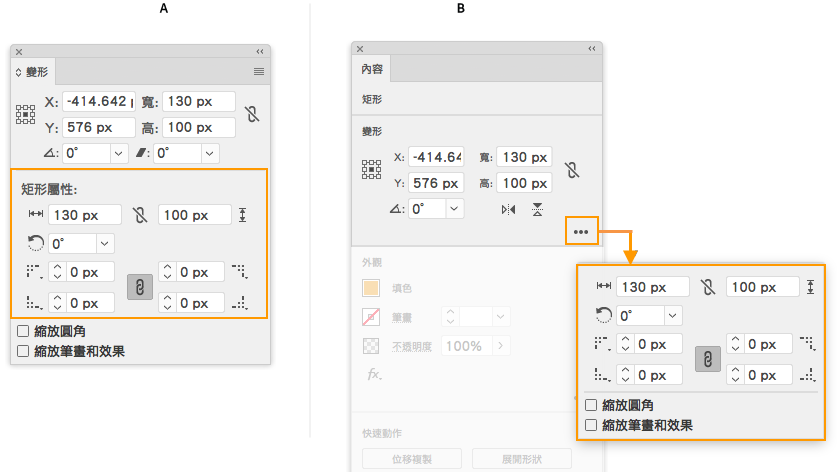

A. 變形面板 B. 屬性面板

矩形/圓角矩形

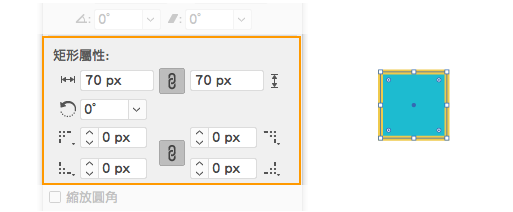

即時形狀屬性 | 矩形與圓角矩形
  • 寬度/高度: 指定矩形的高度或寬度。所有轉角都會維持不變,半徑也不會改變。
  • 矩形角度: 使用縮放/旋轉 Widget 來旋轉矩形。
  • 圓角類型: 指定矩形任何圓角的類型。
  • 圓角半徑: 針對每個矩形圓角,使用「變形」面板中的步進控制項,或是在其中輸入絕對值。
  • 強制寬高等比例: 勾選「縮放圓角」核取框,以確保圓角半徑會等比例地隨著物件的變形增加或減少。

橢圓

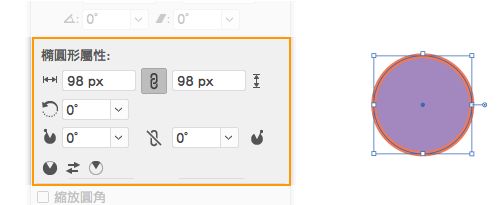

即時形狀屬性 | 橢圓形
  • 寬度/高度: 指定橢圓的寬度和高度。如果寬度與高度相等,則橢圓會成為圓形。
  • 橢圓角度: 指定橢圓置於畫布上的角度。
  • 圓形圖開始/圓形圖結束角度: 使用圓形圖 Widget (位於新繪製的橢圓形右側) 以圓形圖的方式呈現形狀。
  • 強制圓形圖角度: 使用「變形」面板修改圓形圖開始與圓形圖結束角度的值時,指定是否必須保持兩者的差異。
  • 反轉圓形圖: 指定圓形圖開始與圓形圖結束角度必須調換的時機。使用此屬性以產生「切片」繪圖。

多邊形

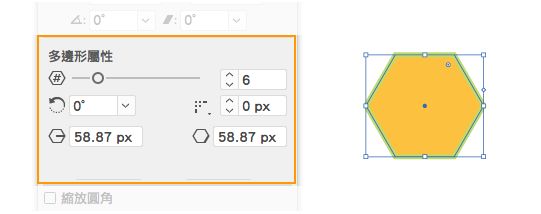

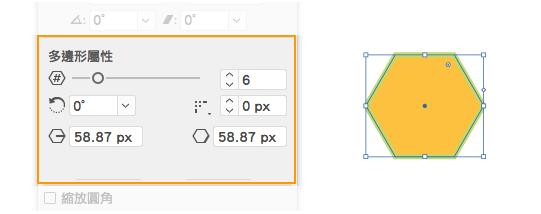

即時形狀屬性 | 多邊形
  • 多邊形邊數: 指定多邊形要擁有的邊數。
    • 您可以使用螢幕上的 Widget ,將邊數設為 3 到 11 之間。
    • 若要修改 3 到 20 之間的邊數值,請使用滑桿。
    • 如果您想要在 3 到 1000 之間修改邊數值,請自行手動輸入數值。
  • 多邊形角度: 指定將繪製或置入之多邊形相對於畫布上的角度。
  • 圓角類型: 指定您想使用於多邊形的圓角類型 (圓角、反轉圓角或凹槽)。
  • 多邊形半徑: 指定精準繪製多邊形的半徑。使用螢幕上的Widget 以修改半徑。
  • 多邊形邊長: 指定多邊形各邊的長度。
  • 圓角半徑: 指定多邊形的圓角半徑。
  • 使邊長相等: 修改多邊形時,如果即時形狀比例不對或不對稱,請使用「使邊長相等」按鈕讓多邊形的邊長維持等長。

線段

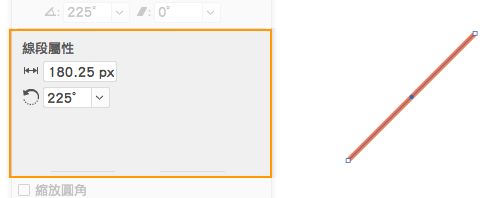

即時形狀屬性 | 線段
  • 線段長度: 指定繪製的線段長度。
  • 線段角度: 指定繪製線段相對於畫布的角度。

隱藏邊界方框和控制 Widget

使用「形狀」工具時,您可以選擇隱藏或顯示邊界方框。請執行下列任一項作業:

  • 若要在兩個選項之間切換,請按 (Windows) Shift+Ctrl+B 鍵或 (macOS) Shift+Cmd+B 鍵
  • 選擇「檢視 > 隱藏邊界方框」「檢視 > 顯示邊界方框」

您也可以選取任何即時形狀繪圖工具,並按一下「控制」面板的「隱藏/顯示形狀 Widget」按鈕 (),即可選擇隱藏或顯示螢幕上的控制 Widget。

選取即時形狀

圖層面板

「圖層」面板中,即時形狀會顯示為不同的物件類型。例如,當您繪製即時矩形時,「圖層」面板中的圖層名稱為 <矩形>。這有助於您在選取及修改時,辨識可用的即時形狀。

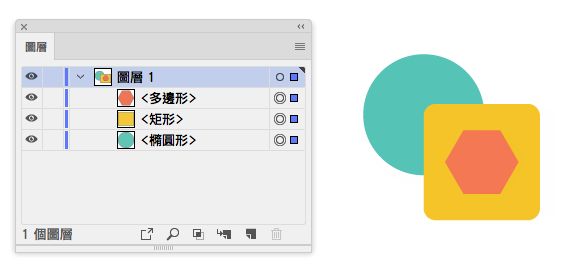

在「圖層」面板中,「即時矩形」和「即時橢圓形」會顯示為 <矩形> 和 <橢圓形>
範例: 在「圖層」面板中,「即時矩形」和「即時橢圓形」會顯示為 <矩形> 和 <橢圓形>。同樣地,「圖層」面板中也會標示其他即時形狀。

選取選單

若要選取文件中所有可用的即時形狀,請選擇「選取 > 相同 > 形狀」

轉換形狀

將路徑轉換為即時形狀

  • 當您開啟以舊版 Illustrator 儲存的文件時,該文件中的矩形不會自動變成可編輯的即時形狀。若要將路徑轉換為即時形狀,請選取該路徑,然後按一下「物件 > 形狀 > 轉換為形狀」

將即時形狀轉換為路徑

  • 若要將即時形狀轉換為路徑,請選取該即時形狀,然後按一下「物件 > 形狀 > 展開形狀」
