Mierzenie i nakreślanie wymiarów

Z łatwością mierz i nakreślaj wymiary liniowe, kątowe i radialne kompozycji.

Narzędzie Wymiarowanie umożliwia bezproblemowe mierzenie i nakreślanie wymiarów kompozycji, takich jak odległości, kąty i promienie. Ponadto istnieje możliwość dostosowania m.in. wyglądu, jednostki i skali wymiarów.

Głębokie łącze programu Adobe Illustrator

Wypróbuj w aplikacji
Mierz i nakreślaj wymiary w kilku prostych krokach.

Poznaj ustawienia narzędzia Wymiarowanie, obiektu wymiaru i narzędzi

Narzędzie Wymiarowanie

Narzędzie Wymiarowanie  jest łatwo dostępne na pasku narzędzi. W przypadku problemów z jego odnalezieniem należy wybrać opcję Edytuj pasek narzędzi  u dołu paska narzędzi i przeciągnąć ją z sekcji Modyfikuj na pasek. Po uzyskaniu dostępu do narzędzia Wymiarowanie zostanie otwarty pasek zadań. Pasek zadań umożliwia łatwe przełączanie się między różnymi typami narzędzi: wymiar liniowy , wymiar kątowy , lub wymiar radialny . Te typy narzędzi umożliwiają nakreślanie odpowiednich wymiarów liniowych, kątowych i radialnych. Przed nakreśleniem określonego typu wymiaru należy upewnić się, że wybrano właściwy typ narzędzia. Pasek zadań zawiera również ustawienia narzędzi.

Obiekt wymiaru

Obiekt wymiaru jest tym, co powstaje w wyniku nakreślenia wymiaru. Obiekt wymiaru zawiera linię wymiaru, linię pomocniczą i tekst wymiaru.

Części obiektu wymiaru
Zapoznaj się z częściami obiektu wymiarowego, a następnie dostosuj ustawienia.

A. Linia pomocnicza B. Przesunięcie tekstu wymiaru C. Tekst wymiaru D. Linia wymiaru E. Przedłużenie linii pomocniczej F. Przesunięcie linii pomocniczej

Ustawienia narzędzia

Nakreślone wymiary w obszarze roboczym wraz z oknem dialogowym Opcje narzędzia Wymiarowanie
Opcje narzędzia Wymiarowanie umożliwiają konfigurowanie ustawień nakreślanych obiektów wymiaru.

Ustawienia narzędzia lub Opcje narzędzia Wymiarowanie umożliwiają określenie preferencji dla obiektów wymiaru, takich jak jednostka miary, skala, precyzja i wygląd. Ustawienia można otworzyć na dwa sposoby: klikając dwukrotnie ikonę narzędzia na pasku narzędzi lub wybierając  na pasku zadań narzędzia Wymiarowanie.

Zmiana ustawień narzędzia powoduje ustawienie preferencji dla wszystkich obiektów wymiaru nakreślanych w przyszłości, a nie dla tych, które zostały już nakreślone. Oto kwestie, które możesz ustalić przed rozpoczęciem nakreślania wymiarów:

  • Jednostki i skala: wybieraj między różnymi jednostkami miary i ustaw dokładność do trzech miejsc po przecinku. Można wybrać jedną z predefiniowanych skal lub utworzyć niestandardową skalę, określając proporcje. Możesz utworzyć maksymalnie 10 niestandardowych skal. Jeśli nie chcesz, aby tekst wymiaru zawierał jednostki, możesz je ukryć.
  • Linie wymiaru: określ grubość i typ linii, a także styl strzałki, skalę i kolor.
  • Linie pomocnicze: określ grubość i typ linii, a także jej przesunięcie, przedłużenie i kolor.
  • Tekst wymiaru: określ rodzinę, styl, rozmiar, przesunięcie, położenie i kolor czcionki.

Aby przywrócić oryginalne ustawienia, wybierz opcję Resetuj.

Nakreślanie wymiarów liniowych

Narzędzie typu Wymiarowanie liniowe  umożliwia nakreślenie długości linii oraz odległości między dwoma dowolnymi punktami.

Nakreślone wymiary liniowe są wymiarami wyrównanymi, pionowymi lub poziomymi.

Wymiar wyrównany

Jest to bezpośrednia odległość między dwoma punktami.

Wymiar w pionie

Jest to odległość w pionie między dwoma punktami.

Wymiar w poziomie

Jest to odległość w poziomie między dwoma punktami.

Nakreślanie wymiarów liniowych prostych kształtów

Można łatwo nakreślić wymiary liniowe prostych kształtów, takich jak prostokąty, wielokąty, segmenty linii i gwiazdy. Weźmy sześciokąt jako przykład:

Wykreśl wyrównane, pionowe i poziome wymiary prostych kształtów, takich jak sześciokąt.

  1. Wybierz narzędzie Wymiarowanie  z paska narzędzi.

  2. Na wyświetlonym pasku zadań wybierz Wymiar liniowy .

  3. Umieść wskaźnik myszy na boku sześciokąta, aż pojawi się różowa linia pomocnicza, a następnie nakreśl wymiary:

    • Wymiar wyrównany: przeciągnij, zachowując linię pomocniczą równolegle do boku, a następnie puść.
    • Wymiar w pionie: przeciągnij, zachowując linię pomocniczą równolegle do boku, zmień kierunek, tak aby linia pomocnicza była pionowa, a następnie puść.
    • Wymiar w poziomie: przeciągnij, zachowując linię pomocniczą równolegle do boku, zmień kierunek, tak aby linia pomocnicza była pozioma, a następnie puść.
Uwaga:

Aby zmienić ustawienia już nakreślonego obiektu wymiaru, zaznacz go i wprowadź zmiany w panelu Właściwości.

Nakreślanie wymiarów liniowych między dowolnymi dwoma punktami

Nakreślanie wymiaru w poziomie między punktami na dwóch sześciokątach.
Nakreślanie wymiarów wyrównanych, w pionie i w poziomie między dowolnymi dwoma punktami.

  1. Wybierz narzędzie Wymiarowanie  z paska narzędzi.

  2. Na wyświetlonym pasku zadań wybierz Wymiar liniowy .

  3. Kliknij pierwszy punkt, a następnie drugi. Możesz następnie nakreślić następujące wymiary:

    • Wymiar wyrównany: kliknij ponownie.
    • Wymiar w pionie: przesuń mysz w poziomie, a następnie kliknij.
    • Wymiar w poziomie: przesuń mysz w pionie, a następnie kliknij.

Nakreślanie wymiarów liniowych obiektu z obrysem

Jeśli do segmentu ścieżki zastosowano obrys, można dokładnie zmierzyć jego wymiar liniowy, przyciągając go do podglądu obwiedni. Aby włączyć podgląd obwiedni, przejdź do IllustratorPreferencje > Ogólne > Zastosuj podgląd obwiedni (macOS) lub  EdycjaPreferencje > Ogólne > Zastosuj podgląd obwiedni (Windows).

Nakreślanie wymiarów kątowych

Narzędzie typu Wymiarowanie kątowe  umożliwia łatwe nakreślanie kątów kształtu lub kątów między dowolnymi dwiema przecinającymi się liniami.

Nakreślanie kątów prostych kształtów

Nakreślanie kątów wewnętrznych i zewnętrznych prostych kształtów, takich jak trójkąt.

  1. Wybierz narzędzie Wymiarowanie  z paska narzędzi.

  2. Na wyświetlonym pasku zadań wybierz Wymiar kątowy .

  3. Umieść wskaźnik myszy na wierzchołku kąta, który chcesz nakreślić, aż pojawi się różowa kątowa linia pomocnicza. Następnie nakreśl kąty wewnętrzne i zewnętrzne:

    • Kąt wewnętrzny: przeciągnij do środka od wierzchołka, a następnie puść.
    • Kąt zewnętrzny: przeciągnij na zewnątrz od wierzchołka, a następnie puść.

Nakreślanie kątów przecinających się linii

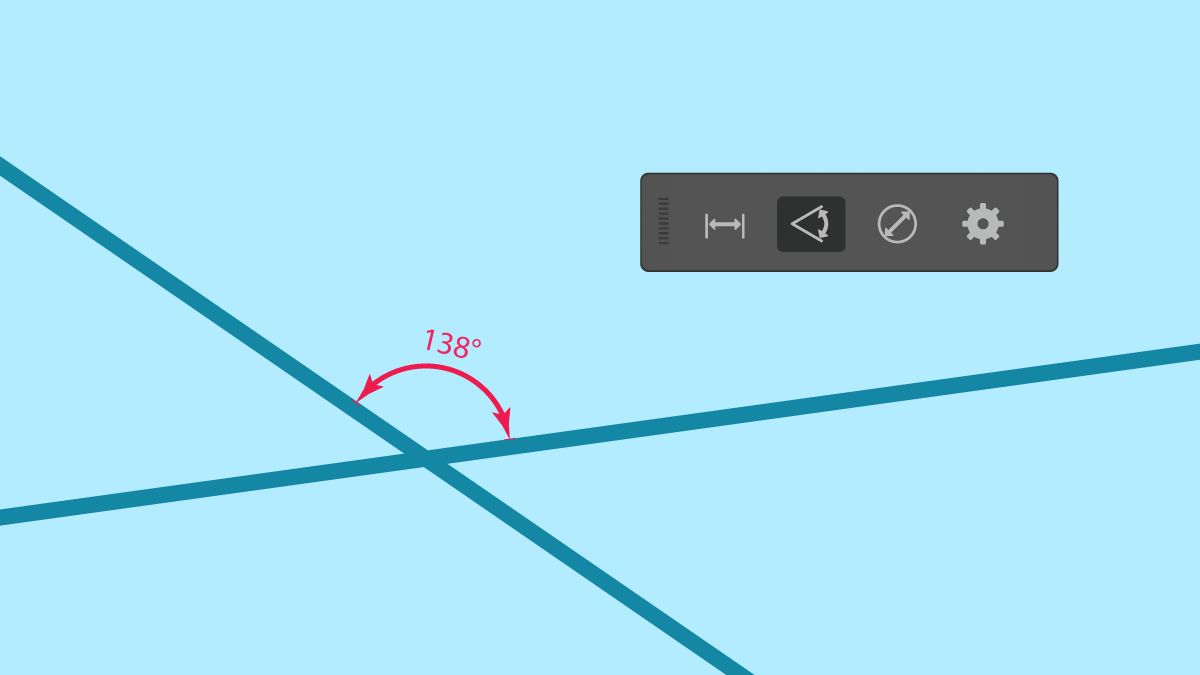

Dwie przecinające się linie z nakreślonym kątem między nimi.
Nakreślanie wewnętrznych i zewnętrznych kątów dowolnych dwóch przecinających się linii.

  1. Wybierz narzędzie Wymiarowanie  z paska narzędzi.

  2. Na wyświetlonym pasku zadań wybierz Wymiar kątowy .

  3. Kliknij punkt na pierwszej linii, a następnie na drugiej.

  4. Przesuń mysz w dowolnym kierunku, a następnie kliknij obszar roboczy, aby nakreślić kąty wewnętrzne lub zewnętrzne.

Nakreślanie wymiarów radialnych

Narzędzie typu Wymiar radialny umożliwia łatwe nakreślanie promienia i średnicy okręgów oraz łuków (stanowiących część okręgu).

Nakreślanie promieni i średnic okręgów oraz łuków.

  1. Wybierz narzędzie Wymiarowanie  z paska narzędzi.

  2. Na wyświetlonym pasku zadań wybierz Wymiar radialny .

  3. Umieść wskaźnik myszy na obwodzie okręgu lub łuku, do momentu aż pojawi się różowa radialna linia pomocnicza. Następnie nakreśl wymiary radialne:

    • Promień: przeciągnij na zewnątrz, a następnie puść.
    • Średnica: przeciągnij do środka, a następnie puść.

Modyfikowanie właściwości istniejących wymiarów

Chociaż właściwości przyszłych wymiarów możesz zdefiniować za pomocą ustawień narzędzia, właściwości istniejących wymiarów możesz zmodyfikować tylko na panelu Właściwości. W tym celu wystarczy zaznaczyć obiekty wymiaru i przejść do panelu Właściwości. Następnie możesz zastosować te nowe właściwości do zaznaczonych przez siebie obiektów wymiaru lub zastosować je do wszystkich istniejących obiektów wymiaru, wybierając opcję Zastosuj do wszystkich. Możesz także wybrać opcję Ustaw jako domyślne, aby zmienić ustawienia wszystkich wymiarów istniejących i przyszłych.

Co więcej, jeśli przekształcisz obiekty, powiązane z nimi wymiary zostaną zaktualizowane automatycznie. Na przykład jeśli zwiększysz szerokość prostokąta, obiekt wymiaru mierzący szerokość zostanie automatycznie zaktualizowany w taki sposób, aby odzwierciedlać nowe wymiary.

Ukrywanie obiektów wymiaru

Wszystkie obiekty wymiaru zostaną dodane do oddzielnej warstwy Wymiary w paneluWarstwy. Można wyłączyć widoczność warstwy Wymiary, aby ukryć obiekty wymiaru w kompozycji. Nie można przenosić elementów z warstwy Wymiary na inne warstwy i odwrotnie.

Punkty do zapamiętania

  • Aby zmienić położenie obiektów wymiaru, użyj narzędzia Wymiarowanie. Jeśli do zmiany położenia obiektów wymiaru wybierzesz narzędzie Zaznaczanie, zostaną one rozwinięte jak regularne obiekty.
  • Po zniekształceniu obiektu powiązane z nim wymiary nie są automatycznie dostosowywane.
  • Nie można jeszcze nakreślić bieżącej długości ścieżki zakrzywionej.
