O Photoshop oferece múltiplas ferramentas de Caneta para atender às suas necessidades e ao seu estilo criativo:

  • A ferramenta Caneta de curvatura permite desenhar segmentos curvos e retos de maneira intuitiva.
  • A ferramenta Caneta padrão permite desenhar segmentos curvos e retos com grande precisão.
  • A ferramenta Caneta de forma livre permite desenhar caminhos como se desenha com lápis em um pedaço de papel.
  • As opções de Caneta Magnética permitem desenhar um demarcador que se ajusta às arestas de áreas definidas na imagem.

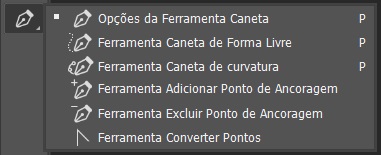

Use a combinação de teclas Shift+P para passar pelas ferramentas no grupo Caneta.

Different-Pen-tools
Passe pelas ferramentas Caneta com a combinação de teclas Shift+P

As ferramentas Caneta podem ser usadas juntamente com as ferramentas de forma para criar formas complexas. Para obter mais informações sobre os modos nos quais é possível desenhar com as ferramentas Caneta, consulte Modos de desenho.

Observação:

Antes de desenhar com a ferramenta Caneta, é possível criar um novo demarcador no painel Demarcadores para salvar automaticamente o demarcador de trabalho como um demarcador nomeado.

Usar ferramenta Caneta de curvatura

A ferramenta Caneta de curvatura permite desenhar segmentos de linhas curvas suaves e retas com facilidade. Crie formas personalizadas em seus projetos ou defina caminhos precisos para ajustar facilmente suas imagens usando essa ferramenta intuitiva. Ao fazer isso, crie, alterne, edite, adicione ou remova pontos suaves ou do canto sem ter que trocar de ferramentas.

  1. No grupo de ferramentas Caneta, selecione a ferramenta Caneta de curvatura.

    Different-Pen-tools
  2. Para criar o primeiro ponto de ancoragem, clique ou toque em qualquer lugar do documento.

    Path-1
  3. Clique/toque novamente para definir o segundo ponto de ancoragem e concluir o primeiro segmento do caminho. Clique uma vez (padrão) se quiser que o próximo segmento do seu caminho seja curvo. Clique duas vezes se quiser desenhar um segmento reto a seguir.

    Observação:

    No início, o primeiro segmento do seu caminho sempre é exibido como uma linha reta na tela. Dependendo do que você desenhar a seguir, seja um segmento curvo ou reto, o Photoshop pode ajustá-lo depois. Se o segmento que você desenhar em seguida for curvo, o Photoshop suaviza a curva do primeiro segmento em relação ao próximo.

    Path-2

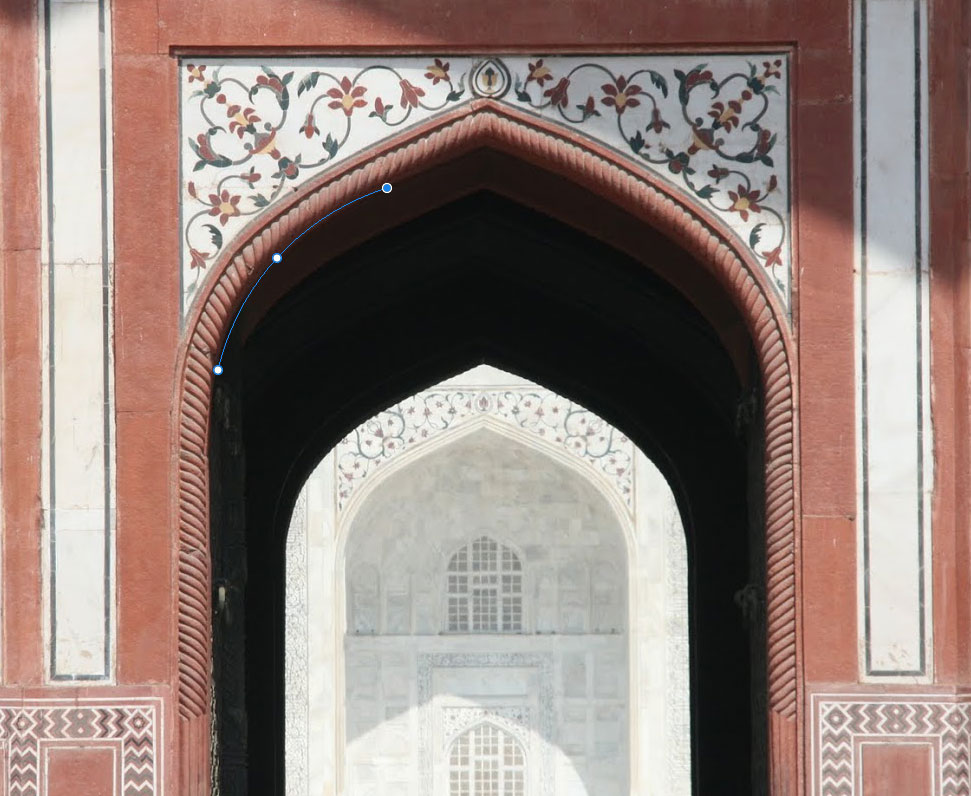

  4. (Caminho curvo) Usando um mouse ou dispositivo de toque, arraste o ponteiro para desenhar o próximo segmento do seu caminho. Com o botão do mouse pressionado, otimize a curva do segmento. O segmento anterior é ajustado automaticamente para manter a curva suave.

    Path-3-edited
    Path-4
    Otimize a curva do segmento com o botão do mouse pressionado.
  5. (Caminho curvo) Solte o botão do mouse e solte o ponto de ancoragem e complete o segundo segmento.

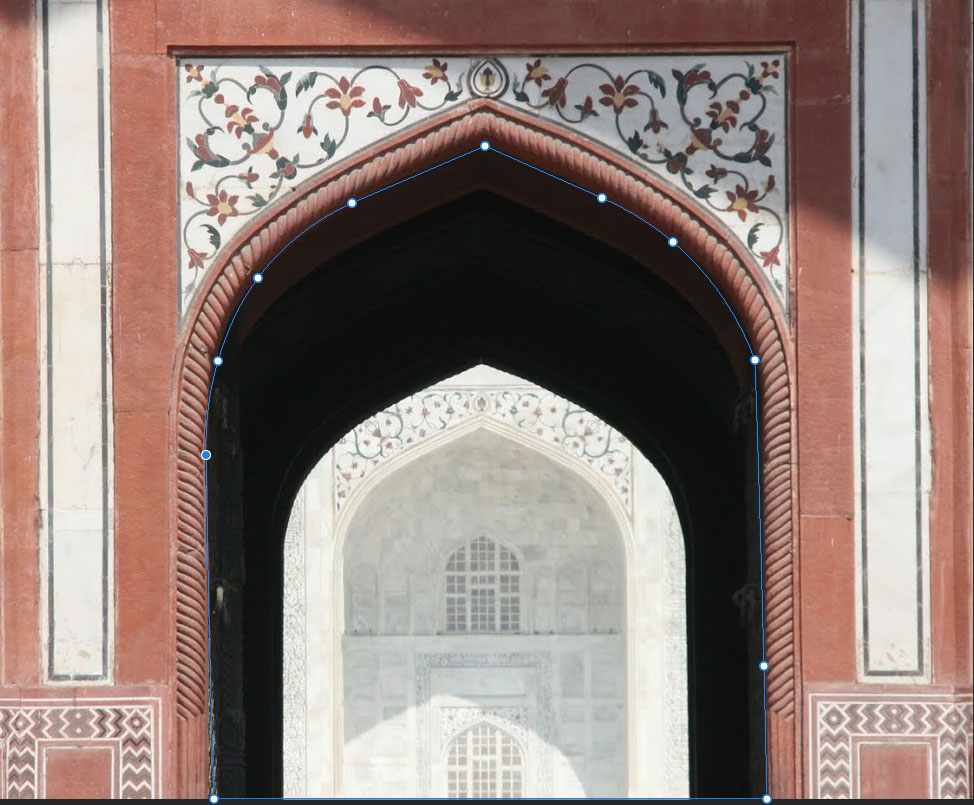

  6. Desenhe segmentos adicionais e complete o caminho.

    Path-8
  7. Quando tiver terminado de desenhar, pressione a tecla Esc.

Dicas para trabalhar com a ferramenta Caneta de curvatura

  • Ao soltar o ponto de ancoragem, clique uma vez se quiser que o próximo segmento do seu caminho seja curvo. Clique duas vezes se quiser desenhar um segmento reto a seguir. O Photoshop pontos suavizados ou de cantos conforme a necessidade.
  • Para converter um ponto de ancoragem suave em um ponto de canto ou vice-versa, clique duas vezes no ponto.
  • Para mover um ponto de ancoragem, basta arrastá-lo.
  • Para excluir um ponto de ancoragem, clique nele e pressione a tecla Delete. Quando o ponto de ancoragem for excluído, a curva será mantida e ajustada em relação aos pontos de ancoragem restantes.
extra-point
Ponto de ancoragem extra
extra-point-deleted
Ponto de ancoragem extra excluído; a curva é ajustada de acordo

  • Arraste os pontos de ancoragem para ajustar a curva. Ao ajudar um segmento de caminho dessa forma, os segmentos de caminho adjacentes serão modificados automaticamente (efeito de elástico).
  • Para introduzir um ponto de ancoragem adicional, basta clicar no meio do segmento de um caminho.
rubber-band-effect
"Efeito de elástico"

Usar ferramenta Caneta padrão

Desenhar segmentos de linhas retas

O demarcador mais simples que você pode desenhar com a ferramenta Caneta padrão é uma linha reta, feita com a seleção da ferramenta Caneta para criar dois pontos de ancoragem. Se você continuar clicando, criará um demarcador composto de segmentos de linha reta conectados por pontos de vértice.

Ferramenta Caneta do Photoshop
Clicar com a ferramenta Caneta cria segmentos retos.

  1. Selecione a ferramenta Caneta.
  2. Posicione a ferramenta Caneta no local de início do segmento reto e clique para definir o primeiro ponto de ancoragem (não arraste).

    Observação:

    o primeiro segmento que você desenhar não ficará visível até você clicar em um segundo ponto de ancoragem. (Selecione a opção Elástico no Photoshop para visualizar segmentos do demarcador.) Além disso, se aparecerem linhas de direção, você deve ter arrastado a ferramenta Caneta acidentalmente; escolha Editar > Desfazer, e clique novamente.

  3. Clique novamente onde você deseja que o segmento termine (clique com a tecla Shift pressionada para restringir o ângulo do segmento a um múltiplo de 45°).
  4. Continue clicando para definir pontos de ancoragem para segmentos retos adicionais.

    O último ponto de ancoragem a ser adicionado sempre é um quadrado sólido, indicando que ele está selecionado. Os pontos de ancoragem anteriormente definidos tornam-se vazados e desmarcados conforme mais pontos de ancoragem são adicionados.

  5. Complete o demarcador executando um dos seguintes procedimentos:
    • Para fechar o demarcador, posicione a ferramenta Caneta sobre o primeiro ponto de ancoragem (vazio). Um pequeno círculo aparecerá junto ao ponteiro da ferramenta Caneta quando ela estiver posicionada corretamente. Clique ou arraste para fechar o demarcador.

    • Para deixar o demarcador aberto, clique em qualquer lugar longe de todos os objetos com a tecla Ctrl (Windows) ou Command (Mac OS) pressionada.

    Para deixar o demarcador aberto, também é possível selecionar uma ferramenta diferente.

Desenho de curvas com a ferramenta Caneta padrão

Você cria uma curva adicionando um ponto de ancoragem onde uma curva muda de direção e arrastando as linhas de direção que formam a curva. O comprimento e a inclinação das linhas de direção determinam a forma da curva.

As curvas são mais fáceis de serem editadas e seu sistema pode exibi-las e imprimi-las mais rápido se elas forem desenhadas usando o menor número de pontos de ancoragem possível. O uso de muitos pontos também pode gerar saliências indesejadas em uma curva. Em vez disso, desenhe pontos de ancoragem bem espaçados e pratique a formatação das curvas ajustando o comprimento e os ângulos das linhas de direção.

  1. Selecione a ferramenta Caneta.
  2. Posicione a ferramenta Caneta no local de início da curva e mantenha o botão do mouse pressionado.

    O primeiro ponto de ancoragem aparece e o ponteiro da ferramenta Caneta muda para uma seta. (No Photoshop, o ponteiro muda apenas depois que você tiver começado a arrastar.)

  3. Arraste para definir a inclinação do segmento curvado que você estiver criando e, em seguida, solte o botão do mouse.

    Em geral, estenda a linha de direção a um terço da distância do próximo ponto de ancoragem que planeja desenhar. (É possível ajustar posteriormente um dos lados da linha de direção ou ambos.)

    Pressione Shift para restringir a ferramenta a múltiplos de 45°.

    Photoshop desenhando o primeiro ponto em uma ferramenta caneta curva
    Desenho do primeiro ponto em uma curva

    A. Posicionamento da ferramenta Caneta B. Começando a arrastar (botão do mouse pressionado) C. Arrastando para estender as linhas de direção
  4. Posicione a ferramenta Caneta no local em que deseja que o segmento curvado termine e execute um dos procedimentos a seguir:
    • Para criar uma curva em forma de C, arraste em uma direção oposta à linha de direção anterior. Em seguida, solte o botão do mouse.

    Segundo ponto da ferramenta caneta do Photoshop em uma curva
    Desenho do segundo ponto em uma curva

    • Para criar uma curva em forma de S, arraste na mesma direção da linha de direção anterior. Em seguida, solte o botão do mouse.

    Ferramenta caneta do Photoshop desenhando uma curva S
    Desenho de uma curva S

    Observação:

    Para alterar a direção da curva de maneira nítida, solte o botão do mouse e, em seguida, com a tecla Alt (Windows) ou Option (Mac OS) pressionada, arraste o ponto de direção na direção da curva. Solte a tecla Alt (Windows) ou Option (Mac OS) e o botão do mouse, reposicione o ponteiro no local em que deseja que o segmento termine e arraste na direção oposta para completar o segmento curvado.

  5. Continue arrastando a ferramenta Caneta a partir de locais diferentes para criar uma série de curvas suaves. Observe que você está colocando os pontos de ancoragem no início e no final de cada curva, não na ponta da curva.

    Observação:

    Para interromper as linhas de direção de um ponto de ancoragem, arraste as linhas com a tecla Alt (Windows) ou Option (Mac OS) pressionada.

  6. Complete o demarcador executando um dos seguintes procedimentos:
    • Para fechar o demarcador, posicione a ferramenta Caneta sobre o primeiro ponto de ancoragem (vazio). Um pequeno círculo aparecerá junto ao ponteiro da ferramenta Caneta quando ela estiver posicionada corretamente. Clique ou arraste para fechar o demarcador.

    • Para deixar o demarcador aberto, clique em qualquer lugar longe de todos os objetos com a tecla Ctrl (Windows) ou Command (Mac OS) pressionada ou selecione uma ferramenta diferente.

Desenho de linhas retas seguidas de curvas

  1. Usando a ferramenta Caneta, clique nos pontos de vértice em dois locais para criar um segmento reto.
  2. Posicione a ferramenta Caneta sobre a extremidade selecionada. Uma pequena linha diagonal, ou barra, aparece ao lado da ferramenta Caneta. Para definir a inclinação do segmento curvado que será criado a seguir, clique no ponto de ancoragem e arraste a linha de direção exibida.

    Ferramenta caneta do Photoshop desenhando um segmento reto seguido por um segmento curvo
    Desenho de um segmento reto seguido por um segmento curvado (parte 1)

    A. Segmento reto concluído B. Posicionar a ferramenta Caneta sobre uma extremidade C. Arrastando o ponto de direção
  3. Posicione a caneta onde deseja colocar o próximo ponto de ancoragem; em seguida, clique (e arraste, se desejado) o novo ponto de ancoragem para completar a curva.
    Ferramenta caneta do Photoshop desenhando um segmento reto seguido por um segmento curvo
    Desenho de um segmento reto seguido por um segmento curvado (parte 2)

    A. Posicionamento da ferramenta Caneta B. Arrastando a linha de direção C. Novo segmento curvado concluído

Desenho de curvas seguidas de linhas retas

  1. Usando a ferramenta Caneta, arraste para criar o primeiro ponto suave do segmento curvo, e solte o botão do mouse.
  2. Reposicione a ferramenta Caneta no local em que deseja que o segmento curvo termine; arraste para completar a curva e solte o botão do mouse.
  3. Selecione a ferramenta Converter Pontos na caixa de ferramentas e, em seguida, clique no ponto final selecionado para convertê-lo de um ponto suave em um ponto de vértice.

    Observação:

    Pressione a tecla Alt (Windows) ou Option (Mac OS) para alterar temporariamente a ferramenta Caneta para a ferramenta Converter Pontos.

  4. Selecione a ferramenta Caneta na caixa de ferramentas, posicione a ferramenta Caneta no local onde deseja que o segmento reto termine e clique para concluir o segmento reto.

Desenho de dois segmentos curvados conectados por um vértice

  1. Usando a ferramenta Caneta, arraste para criar o primeiro ponto suave de um segmento curvado.
  2. Reposicione a ferramenta Caneta e arraste para criar uma curva com um segundo ponto suave; em seguida, mantenha pressionada a tecla Alt (Windows) ou Option (Mac OS) e arraste a linha de direção na direção da extremidade oposta para definir a inclinação da próxima curva. Solte a tecla e o botão do mouse.

    Esse processo converte o ponto suave em um ponto de vértice dividindo as linhas de direção.

  3. Reposicione a ferramenta Caneta no local em que deseja que o segundo segmento curvado termine, e arraste um novo ponto suave para concluir o segundo segmento curvado.
Ferramenta caneta do Photoshop desenhando duas curvas
Desenho de duas curvas

A. Arrastando um novo ponto suave B. Pressionando Alt/Option para dividir as linhas de direção enquanto arrasta e oscilando a linha de direção para cima C. Resultado após reposicionar e arrastar pela terceira vez

Conclusão do desenho do demarcador

  1. Conclua um demarcador de uma das seguintes maneiras:
    • Para fechar um demarcador, posicione a ferramenta Caneta sobre o primeiro ponto de ancoragem (vazio). Um pequeno círculo aparecerá junto ao ponteiro da ferramenta Caneta quando ela estiver posicionada corretamente. Clique ou arraste para fechar o demarcador.

    • Para deixar um demarcador aberto, clique em qualquer lugar longe de todos os objetos com a tecla Ctrl (Windows) ou Command (Mac OS) pressionada.

Configurações na barra de opções

Ao usar a ferramenta Caneta padrão, as seguintes opções estarão disponíveis na barra de opções:

  • Adic/Rem Auto, que permite adicionar ou excluir um ponto de ancoragem ao clicar em um segmento de linha.
  • Elástico, que permite visualizar segmentos do demarcador à medida que você move o ponteiro entre cliques. Para acessar esta opção, clique no menu suspenso à direita do ícone Forma personalizada.

Usar ferramenta Caneta de forma livre

A ferramenta Caneta de Forma Livre permite desenhar como se desenha com lápis em um papel. Os pontos de ancoragem são adicionados automaticamente à medida que se desenha. Você não determina onde os pontos são posicionados, mas pode ajustá-los depois de concluir o demarcador. Para desenhar com mais precisão, use a ferramenta Caneta.

  1. Selecione a ferramenta Caneta de forma livre .

  2. Para controlar a sensibilidade do demarcador final ao movimento do mouse ou do digitalizador, clique na seta invertida ao lado dos botões de forma da barra de opções e insira um valor entre 0,5 e 10,0 pixels em Ajuste da Curva. Um valor mais alto cria um demarcador mais simples com menos pontos de ancoragem.

  3. Arraste o ponteiro na imagem. À medida que você arrasta, o rastro do demarcador é criado atrás do ponteiro. Ao soltar o mouse, é criado um demarcador de trabalho.

  4. Para continuar o demarcador à mão livre existente, posicione o ponteiro da caneta em uma das extremidades do demarcador e arraste.

  5. Para completar o demarcador, solte o mouse. Para criar um demarcador fechado, arraste a linha para o ponto inicial do demarcador (será exibido um círculo ao lado do ponteiro quando ele estiver alinhado).

Desenho usando as opções da caneta magnética

A Caneta Magnética é uma opção da ferramenta Caneta de Forma Livre que permite desenhar um demarcador que se ajusta às arestas de áreas definidas na imagem. Pode-se definir a faixa e sensibilidade do comportamento de ajuste e a complexidade do demarcador resultante. As ferramentas Caneta Magnética e Laço Magnético compartilham várias opções iguais.

  1. Para converter a ferramenta Caneta de forma livre em Caneta magnética , selecione Magnético na barra de opções ou clique na seta invertida ao lado dos botões de forma da barra de opções, selecione Magnético e defina os seguintes itens:
    • Para Largura, digite um valor de pixels entre 1 e 256. A ferramenta Caneta Magnética apenas detecta arestas na distância especificada a partir do ponteiro.

    • Para Contraste, insira um valor em porcentagem entre 1 e 100 para especificar o contraste necessário entre pixels para que essa área seja considerada uma aresta. Use um valor mais alto para imagens de baixo contraste.

    • Para Frequência, insira um valor entre 0 e 100 para especificar a taxa em que a Caneta define pontos de ancoragem. Um valor maior faz com que o demarcador seja ancorado de maneira mais rápida.

    • Se estiver trabalhando com uma caneta de digitalizador, selecione Pressão da Caneta ou cancele a seleção. Quando essa opção é selecionada, um aumento na pressão da caneta faz a espessura diminuir.

  2. Clique na imagem para definir o primeiro ponto de fixação.
  3. Para desenhar um segmento à mão livre, mova o ponteiro ou arraste ao longo da aresta que será traçada.

    O segmento mais recente da borda continua ativo. À medida que se move o ponteiro, o segmento ativo se ajusta à aresta mais sólida da imagem, ligando o ponteiro ao último ponto de fixação. A ferramenta Caneta Magnética adiciona, periodicamente, pontos de fixação à borda para ancorar seções anteriores.

    Pontos de fixação da ferramenta caneta do Photoshop, e continuar traçando
    Clique para adicionar pontos de fixação e continuar traçando.

  4. Se a borda não se ajustar à aresta desejada, clique uma vez para adicionar manualmente um ponto de fixação e impedir que a borda se mova. Continue traçando a aresta e adicionando pontos de fixação conforme necessário. Caso se engane, pressione Delete para remover o último ponto de fixação.
  5. Para modificar de maneira dinâmica as propriedades da Caneta Magnética, siga um destes procedimentos:
    • Arraste com a tecla Alt (Windows) ou Option (Mac OS) pressionada para desenhar um demarcador à mão livre.

    • Clique com a tecla Alt (Windows) ou Option (Mac OS) pressionada para desenhar segmentos retos.

    • Pressione a tecla de colchete de abertura ([) para diminuir em 1 pixel a espessura da Caneta Magnética. Pressione a tecla de colchete de fechamento (]) para aumentar em 1 pixel a espessura da caneta.

  6. Complete o demarcador:
    • Pressione Enter (Windows) ou Return (Mac OS) para terminar um demarcador aberto.

    • Clique duas vezes para fechar o demarcador com um segmento magnético.

    • Mantenha a tecla Alt (Windows) ou Option (Mac OS) pressionada e clique duas vezes para fechar o demarcador com um segmento reto.
