選取路徑、區段和錨點

在改變路徑的外框或編輯路徑之前,需要先選取路徑的錨點、區段或這兩者的組合。

選取錨點

  • 如果可以看到錨點,則可以在錨點上使用「直接選取」工具 加以選取。按 Shift 鍵並按一下可以選擇多個錨點。
  • 選取「直接選取」工具,並在錨點周圍拖移出邊緣。在額外的錨點上按 Shift 鍵加拖曳滑鼠來選取它們。
  • 您可以透過選定或未選定的路徑選取錨點。將「直接選取」工具移至錨點上方,直到游標在放大狀態下對未選定的路徑顯示空心正方形 (若是選定的路徑則是填滿的正方形),然後按一下錨點。在額外的錨點上按下 Shift 鍵加滑鼠按鍵來選取它們。
  • (僅限 Illustrator) 選取「套索」工具,然後在錨點段四周拖移。在額外的錨點上按 Shift 鍵加拖曳滑鼠來選取它們。

選取路徑區段

執行下列任一項作業:

  • 選取「直接選取」工具 ,然後在 2 個像素的區段範圍內按一下,或是將圈選範圍拖曳至部分區段的上方。在額外的路徑區段按下 Shift 鍵加滑鼠按鍵或加拖移來選取它們。
  • (僅限 Illustrator) 選取「套索」工具 ,然後在部分區段四周拖移。在額外的路徑上按 Shift 鍵加拖曳滑鼠來選取它們。

選取路徑中全部的錨點和區段

  1. 選取「直接選取」工具 ,或在 Illustrator 中選取「套索」工具。
  2. 在整個路徑周圍拖移。

    如果路徑有填色,也可以使用「直接選取」工具在路徑內按一下來選取所有錨點。

複製路徑

  1. 使用「選取」工具或「直接選取」工具選取路徑或區段,然後執行以下其中一項作業:
    • 使用標準的選單功能,在應用程式內部或不同的應用程式之間複製和貼上路徑。

    • 按住 Alt (Windows) 或 Option (Mac OS) 再將路徑拖移到想要的位置,然後釋放滑鼠按鍵和 Alt/Option 鍵。

調整路徑區段

您可以隨時編輯路徑區段,但是編輯現有的區段與繪製區段稍有不同。在編輯區段時請記住下列提示:

  • 若一錨點連結兩個區段,則移動該錨點時,兩個區段都會隨之更動。

  • 使用「筆型」工具進行繪製時,可以暫時啟動「直接選取」工具 (InDesign 和 Photoshop),使您可以調整已經繪製的區段;並在繪製時按 Ctrl (Windows) 或 Command (Mac OS) 鍵。在 Illustrator 中繪製時按 Ctrl 或 Command 鍵,可啟動上次使用的選取工具。

  • 一開始以「筆型」工具繪製平滑控制點時,拖移方向點可變更該控制點兩側的方向控制把手長度。但當您以「直接選取」工具編輯現有的平滑控制點時,只會變更拖移側的方向控制把手長度。

移動直線區段

  1. 使用「直接選取」工具  選取要調整的區段。
  2. 將區段拖移到新的位置。

調整直線區段的長度或角度

  1. 使用「直接選取」工具  在要調整的區段上選取錨點。
  2. 將錨點拖移到想要的位置。按 Shift 鍵並拖移滑鼠,以限制調整量為 45 度的倍數。

    註解:

    在 Illustrator 或 InDesign 中,如果只是想調整矩形的寬度,則使用「選取」工具選取矩形再用邊框上的控制點調整尺寸,會比較簡單。

調整曲線區段的位置或形狀

  1. 使用「直接選取」工具選取曲線區段,或者曲線區段任一端的錨點。方向控制把手隨即出現 (如果有) (某些曲線只使用一個方向控制把手)。
  2. 執行下列任一項作業:
    • 如果要調整區段的位置,請拖移區段。按 Shift 鍵並拖移滑鼠,以限制調整量為 45 度的倍數。

    調整區段的位置
    按一下選取曲線區段,然後以拖移方式進行調整。

    • 如果要調整位於選取錨點任何一側的線段形狀,請拖移錨點或方向點。按 Shift 鍵並拖移滑鼠,以限制移動量為 45 度的倍數。

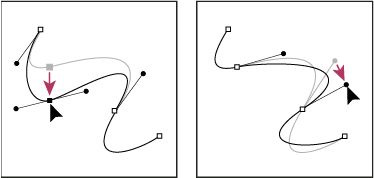

    調整區段的形狀
    拖移錨點,或拖移方向點。

    註解:

    您也可以將變形套用至區段或錨點,例如縮放或旋轉。

刪除區段

  1. 選取「直接選取」工具 ,並選取要刪除的區段。
  2. 按 Backspace 鍵 (Windows) 或 Delete 鍵 (Mac OS),即可刪除選取的區段。再次按下 Backspace 鍵或 Delete 鍵,可擦除剩餘的路徑。

刪除錨點的控點

  • 使用「轉換錨點工具」(Illustrator) 或「轉換方向點工具」(InDesign),按一下控點的錨點。
  • 拖曳方向點,並將方向點置於錨點上。

延伸開放路徑

  1. 使用「筆型」工具,將指標放置在您要延伸之開放路徑的結束點上。當指標準確地位在結束點上時,形狀會變更。

  2. 按一下該結束點。

  3. 執行下列任一項作業:

    • 若要建立轉角控制點,請將「筆型」工具放置在您要結束新區段的位置上,然後按一下。若您要延伸一個末端為平滑控制點的路徑,則新區段會因既有的方向控制把手而形成曲線

    註解:

    在 Illustrator 中,若要延伸一個末端為平滑控制點的路徑,則新區段會呈直線。

  4. 若要建立平滑控制點,請將「筆型」工具放置在您要結束新曲線區段的位置上,然後拖移。

連接兩個開放路徑

  1. 使用「筆型」工具,將指標放置在要連接到另一個路徑之開放路徑的結束點上。當指標準確地位在結束點上時,形狀會變更。
  2. 按一下該結束點。
  3. 執行下列任一項作業:
    • 若要將路徑連接至另一開放路徑,請按一下其他路徑上的一個結束點。準確地將「筆型」工具放置到其他路徑的結束點上時,指標旁邊會顯示一個小型合併符號

    • 若要將新路徑連接到現有的路徑,在現有路徑附近繪製新路徑,然後將「筆型」工具移到現有路徑的 (未選取) 結束點。當您看到指標旁出現小型合併符號時,按一下該結束點。

註解:

在 InDesign 中,您也可以使用「路徑管理員」面板來結合路徑。如果要封閉某個開放路徑的路徑,請使用「選取範圍」工具選取該路徑,然後按一下「路徑管理員」面板中的「封閉路徑」。如果要封閉兩個路徑之間的端點,請選取這些路徑,然後按一下「結合路徑」。您應該再按一次「結合路徑」來結合第二個端點。

使用鍵盤移動或輕推錨點或區段

  1. 選取錨點或路徑區段。

    註解:

    在 Photoshop 中只能以這種方式移動錨點。

  2. 按一下或按住鍵盤上的任何方向鍵,以便在該方向上一次移動 1 像素。

按住 Shift 鍵及方向鍵可以一次移動 10 像素。

註解:

在 Illustrator 和 InDesign 中,可以變更「鍵盤增量」偏好設定來變更輕推的距離。在變更預設增量值後,按住 Shift 鍵時所輕推的距離將是指定距離的 10 倍。

新增或刪除錨點

增加錨點可使您更能控制路徑,或延伸開放路徑。但別增加太多不必要的錨點。錨點越少的路徑越容易編輯、顯示與列印。您可以刪除任何不必要的點,減少路徑的複雜度。

工具列包含三種工具可用來新增或刪除錨點:「筆型」工具 、「增加錨點」工具 ,以及「刪除錨點」工具

根據預設,「筆型」工具若是放置於選取的路徑上,會變更為「增加錨點」工具,若是放置於錨點上,則會變更為「刪除錨點」工具。(在 Photoshop 中,必須選取選項列中的「自動增加/刪除」,才能讓「筆型」工具自動變更為「增加錨點」或「刪除錨點」工具)。

您可以在 Photoshop 和 InDesign 中同時選取及編輯多個路徑;不過,在 Illustrator 中則一次只能新增或刪除一個路徑的錨點。在 Photoshop 和 InDesign 中,可以在新增時按一下然後拖移,藉此在新增錨點時改變路徑的外框。

註解:

請勿使用 Delete、Backspace 和 Clear 鍵、「編輯 > 剪下」,或「編輯 > 清除」指令來刪除錨點:這些按鍵和指令會刪除連接到該點的錨點和線段區段。

新增或刪除錨點

  1. 選取您要修改的路徑。
  2. 選取「筆型」工具、「增加錨點」工具或是「刪除錨點」工具。
  3. 若要增加錨點,請將指標置於路徑線段上,然後按一下滑鼠按鍵。若要刪除錨點,請將指標置於錨點上,然後按一下滑鼠按鍵。

註解:

在 Illustrator 中,可以選取物件,然後選擇「物件 > 路徑 > 增加錨點」,將錨點新增到路徑。

關閉或暫時忽略自動筆型工具切換

您可以忽略「筆型」工具自動切換為「增加錨點」工具或「刪除錨點」工具的行為。當您想在現有路徑上方開始一新路徑時,這會很有用處。

  • 在 Photoshop 中,請在選項列中取消選取「自動新增/刪除」。
  • 在 Illustrator 中,當您將「筆型」工具放置在選取的路徑或錨點上時,按住 Shift 鍵 (如果要防止 Shift 鍵限制「筆型」工具,請在放開滑鼠按鈕之前,先放開 Shift 鍵)。
  • 在 Illustrator 中,選擇「編輯 > 偏好設定 > 一般」(Windows) 或「Illustrator > 偏好設定 > 一般」(Mac OS),然後選取「取消自動新增/刪除」。
  • 在 InDesign 中,按住任何快捷鍵、進行編輯,然後再放開滑鼠按鈕。例如,選取「筆型」工具後,您可以按住 A 鍵以顯示「直接選取」工具、編輯點,接著當您放開 A 鍵時「筆型」工具就會選取。

在平滑控制點和轉角控制點之間進行轉換

路徑可以含有兩種錨點:轉角控制點和平滑控制點。在轉角控制點上,路徑會突然地改變方向。在平滑控制點上,路徑區段會連接為一條連續曲線。「轉換方向點」工具 。讓您將錨點從轉角控制點變更為平滑控制點 (或相反)。

  1. 使用「直接選取」工具 ,選取您要修改的路徑。
  2. 切換為「轉換方向點」工具 。(如有必要,請將指標置於「鋼筆」工具,並拖移以選取「轉換方向點」工具)。

    註解:

    如果要暫時從「轉換方向點」工具切換為「直接選取」工具,請按下 Ctrl 鍵 (Windows) 或 Command 鍵 (Mac OS)。

  3. 將「轉換方向點」工具放置在要轉換的錨點上,然後執行下列任一項動作:

    如果要將轉角控制點轉換為平滑控制點,請將方向控制線拖移出該轉角控制點。

    將轉角控制點轉換為平滑控制點
    將方向控制線拖移出轉角控制點,以建立平滑控制點

    如果要將平滑控制點轉換為轉角控制點而不使用方向控制線時,可按一下平滑控制點。

    將平滑控制點轉換為轉角控制點
    按一下平滑控制點以建立轉角控制點

    • 如果要將轉角控制點轉換為具有獨立方向控制線的轉角控制點,而不使用方向控制線時,首先將方向控制線拖移出轉角控制點 (使其成為平滑控制點)。放開滑鼠按鈕,接著拖移任一方向控制線。

    • 若要轉換錨點,請開啟「路徑管理員」面板 (選擇「視窗 > 物件與版面 > 路徑管理員」),然後按一下「轉換錨點」區段中的「標準」、「轉角」、「平滑」或「對稱」按鈕。

    • 如果要將平滑控制點轉換為具有獨立方向控制線的轉角控制點,請拖移任一方向控制線。

    平滑控制點轉換為轉角控制點
    平滑控制點轉換為轉角控制點

註解:

若要轉換錨點,您也可以使用「直接選取」工具來選取錨點,然後從「物件 > 轉換錨點」選單中選擇一個指令。例如,您可以選取 U 字形底部的平滑控制點,然後選擇「物件 > 轉換錨點 > 標準」。這麼做會移除方向線,並產生一個 V 字形。選擇「轉角」即可建立方向線移動時不受彼此牽制的點、而選擇「平滑」則可建立控點長度不同的點。選擇「對稱」可建立控點長度相等的點。

分割路徑

在任何錨點或沿著任何區段,都可以分割路徑、圖形框架或是空白文字框。當您分割路徑時,請牢記下列事項:

  • 如果想要將封閉路徑分割成兩個開放路徑,必須沿著路徑切割兩處。如果只切割一次封閉路徑,結果會變成有間隙的單一路徑。

  • 所有經過切割的路徑都會承襲原始路徑的設定,例如線條寬度與填色等。您可能需要由內到外重設線條對齊。

使用剪刀工具分割路徑

  1. (選擇性) 選取路徑查看其目前錨點。
  2. 選取「剪刀」工具,然後在要分割的位置上按一下路徑。當您在某區段中分割路徑,兩個新端點會出現在其他端點的上方,而且已選取其中一個端點。
  3. 使用「直接選取」工具調整新錨點或路徑區段。

使用路徑管理員面板開啟路徑

  1. 選取封閉的路徑。
  2. 如果要開啟「路徑管理員」面板,請選擇「視窗 > 物件與版面 > 路徑管理員」。
  3. 按一下「路徑管理員」面板中的「開放路徑」。

平滑化路徑

使用「平滑」工具移除現有路徑或是路徑區段上的多餘角度。「平滑」工具會儘可能地保持路徑原來的形狀。平滑的路徑一般點較少,可更容易編輯、顯示與列印。

平滑化路徑
使用「平滑」工具前後的路徑

  1. 選取路徑。
  2. 選取「平滑」工具。

    註解:

    選取「鉛筆」工具時,請按住 Alt 鍵 (Windows) 或 Option 鍵 (Mac OS),將「鉛筆」工具暫時變更為「平滑」工具。

  3. 沿著您要使其平滑的路徑區段長度拖移工具。
  4. 繼續進行平滑化作業,直到線條或路徑已達所需的平滑度。
  5. 若要變更平滑量,按兩下「平滑」工具,然後設定下列選項:

    精確度

    控制在必須修改路徑之前,曲線可以偏離的程度。「精確度」越低,曲線就會越接近指標的移動,使角度更銳利。「精確度」值越高,路徑就會忽略小的指標移動,使曲線更平滑。像素值範圍為 0.5 到 20 個像素。

    平滑度

    控制使用工具時所套用的平滑量。「平滑度」的範圍從 0% 到 100%,數值越高,路徑越平滑。

    保留已選取

    決定是否要在您平滑化路徑之後保持路徑的選取狀態。

重設封閉路徑或物件

  1. 使用「直接選取」工具 ,來執行下列任一項動作:
    • 在您要選取的錨點周圍拖移。

    • 按一下想要選取的錨點的同時按住 Shift 鍵。

  2. 將指標置於要當成焦點的錨點或路徑區段上 (也就是拉出所有選取的路徑區段之控制點),然後按一下錨點或路徑區段。
  3. 拖移反白的錨點以便調整路徑。已知路徑區段的移動量和到反白點的距離成比例:
    • 在拖移時,已選取之當成焦點的控制點,會隨著選取工具而移動。

    • 未當成焦點之選取控制點,則隨拖移的焦點移動。

    • 未選取的錨點則不受改變外框的影響。

關於位置工具

InDesign CS5 不提供「位置」工具 。您可以改用「選取」工具來選取和操作框架或框架中的內容。請參閱選取物件
