請使用本文，了解如何為 HTML5 Canvas 建立自訂組件。

Animate 隨附預設組件集。然而，這些對您的專案來說，是不夠的。這個主題會協助您了解如何建立適用於 Animate 的自訂 HTML5 組件。

組件定義包含下列三個主要部分：

中繼資料：提供有關顯示名稱、版本、可設定的屬性集、圖示等組件的資訊。這會擷取在名為 components.js 的檔案中。您可以將組件群組為類別，這個檔案可讓您為類別中的所有組件提供中繼資料。
來源：提供有關實際組件來源的資訊。當您預覽或發佈使用組件的影片時，這會在執行階段嵌入。
資源：提供有關如 JavaScript 元件庫或 CSS 等任何執行階段相依項，或是執行階段資源和圖示的資訊。資源可以在 Animate 編寫環境中使用。

此外，組件定義也具有與當地語系化相關的資源。

Animate 會檢查下列資料夾是否存在任何自訂 HTML5 組件，並在啟動時載入組件：

• Windows：

<AppData>/Local/Adobe/Adobe Animate 2017/en_US/Configuration/HTML5Components

• MAC：

~/Library/Application Support/Adobe/Animate 2017/en_US/Configuration/HTML5Components/

上述資料夾路徑適用於美國英文。如果您使用任何其他語言的 Animate，請尋找您的語言特定資料夾名稱，取代 en_US。

對於包含檔案 components.js 的位置內的每個資料夾，Animate 會建立類別，並載入其中的所有組件。

組件中繼資料

組件的中繼資料會擷取在名為 components.js 的檔案，該檔案位於 HTML5Components 目錄的個別資料夾中。

Components.js

是包含下列區段的 JSON 檔案：

類別：這個組件集在「組件」面板中的名稱，可以當地語系化。
組件：其中每個項目包含組件中繼資料的陣列。上面範例的陣列只有一個元素。中繼資料具有下列區段：

名稱	必要	說明
ClassName	是	Class 來源檔案中指定之組件的名稱。類別名稱支援一個命名空間層級，例如 Video。
Version	否	Version 組件的號碼。這可做為未來組件升級之用。不過，目前並未定義流程。
Source	是	組件主要來源檔案的相對路徑。下一章節提供更多有關來源包含哪些項目的詳細資料。
Icon	否	組件圖示的相對路徑。在建立組件 (連同其名稱) 的任何實體時，這個圖示可在組件面板和舞台上使用。若什麼也沒有提供，將會使用預設圖示。您可以指定要載入之圖示的 png 名稱 (通常為 32x32)。或者，如果您要支援淺色 UI 和深色 UI 的不同圖示，請以下列命名慣例提供兩個 .png。 custom_icon_N.png – 深色 UI 的圖示 custom_icon_D.png – 淺色 UI 的圖示然後，只指定名稱「custom_icon」做為這個欄位的值。根據目前的使用者設定，將會自動附加字尾。
Dimensions	否	組件實體的預設大小。每當使用者將「組件」面板中的組件拖放到舞台時，就會建立新的實體。這個欄位會指定組件實體的預設初始大小。值應為陣列 [寬度, 高度]。若未指定值，則 Animate 會選擇預設大小。此外，Animate 會限制大小必須在 [2,2] 到 [1000, 1000] 範圍內。
Dependencies	否	組件的相依項集。這是陣列，其中每個項目會提供本機來源的相對路徑 (索引鍵 = “src”) 和 CDN 路徑 (索引鍵 = ’cdn’)。CDN 路徑並非強制性。當您在發佈設定中使用裝載的元件庫時，就會使用這個路徑。否則，當您預覽或發佈時，將會使用本機來源。請記下上面範例 (video) 中使用的相對路徑。它會從上一個層級載入相依項，這讓我們可以在多個組件集之間共享某些相依項。
Properties	是	這是屬性的陣列。當您在舞台上建立這個組件的任何實體時，這裡設定的屬性集會自動出現在 PI 中。這個組件的使用者可以在 Animate 中設定那些屬性，而所設定的屬性會在組件實體化期間，於執行階段提供使用。每個屬性項目都會包含下列索引鍵： name：PI 中所顯示、這個屬性的名稱。這應為易於了解的名稱，可以當地語系化。 variable：這個屬性所使用的內部名稱。設定的值將會在執行階段與這個變數名稱一起提供使用。稍後的章節將會提供更多詳細資料。 Type：這指定了屬性的類型。Animate 允許下列類型： Boolean - PI 中的核取方塊 Number - PI 中的數字方塊 String - PI 中的文字方塊 List - 允許使用者設定值的陣列。 Collection - 允許使用者設定 <索引鍵, 值> 配對的清單。(請見下拉式清單方塊) File Path - 允許使用者瀏覽並選取任何本機檔案。字串值會在執行階段提供。檔案會自動複製在 assets 資料夾的已發佈輸出中，並且相對路徑會在執行階段提供使用。 Image Path - 允許使用者瀏覽並選取任何影像。檔案會自動複製在所設定影像資料夾的已發佈輸出中，並且相對路徑會在執行階段提供使用。 Video Content Path – 允許使用者瀏覽並選取任何網頁格式視訊來源 (mp4、 ogg 、 ogv 、 webm )。所設定的資源會複製到 videos 資料夾的已發佈輸出中。 Color - PI 中的檢色器 Default：屬性的預設值。預設值的類型應與屬性類型相同。

組件來源

每個組件都應具有相關聯的來源檔案，以提供程式碼來處理下列作業：

在執行階段使用設定的屬性值集來建立組件實體
分離及附加至 DOM
每個影格中的屬性更新

這裡會提供基底類別，並且檔案 anwidget.js 中的公用程式函數將有助於輕鬆地開發自訂組件。這個介面會在未來進行增強，但仍具有回溯相容性。目前僅支援 DOM 架構的組件，不過，對 Canvas 架構組件的支援將會延伸。目前僅支援 Widget，不過，架構將會延伸，以支援附加行為 (非 UI 組件)。

檔案 anwidget.js 位於您首次執行的資料夾中 HTML5Components/sdk 資料夾底下。它提供適用於自訂組件的基底類別 AnWidget，以及用來登錄自訂組件的公用程式方法 $.anwidget(<className>, {Object Prototype})。目前的實作使用 jQuery，因此，每當您使用 Widget 提供的服務，總是會增加 jQuery 做為相依項。不過，如果您不希望在 jQuery 增加隱含的相依項，您可能必須在沒有 jQuery 提供與 Widget 相同的介面的情況下實作 Component 類別。

html 預設包含下列區段 (排除預先載入程式 div)：

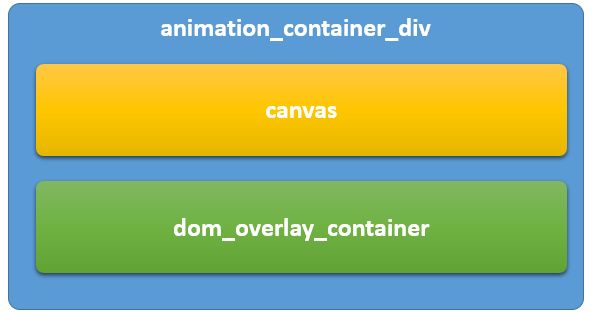

animation_container — 預設 HTML 區段 (排除預先載入程式 div)

請注意，上面的圖表說明元素增加到 DOM 的順序。因此，dom_overlay_container div 會顯示在畫布上方。

請勿變更 dom_overlay_container div 的 ID，因為在第一個版本中，有幾個功能需要用到這個 ID，例如程式碼片段。

如先前的圖表所示，dom_overlay_container div 是以重疊的形式顯示在畫布上方。若要確保滑鼠事件也正確地套用到基本畫布，請將 CSS 屬性 {pointer-events: none} 用於這個 div，以便將滑鼠事件套用到基礎畫布。在 Animate 中，您專案中設定的所有組件實體都會實體化，並且附加做為這個 dom_overlay_container div 的子系。組件實體的相對順序會在執行階段進行維護，但目前所有組件實體會一律以重疊的形式顯示。請在執行階段為所有組件實體設定 {pointer-events: all}，好讓組件實體也會收到滑鼠事件。

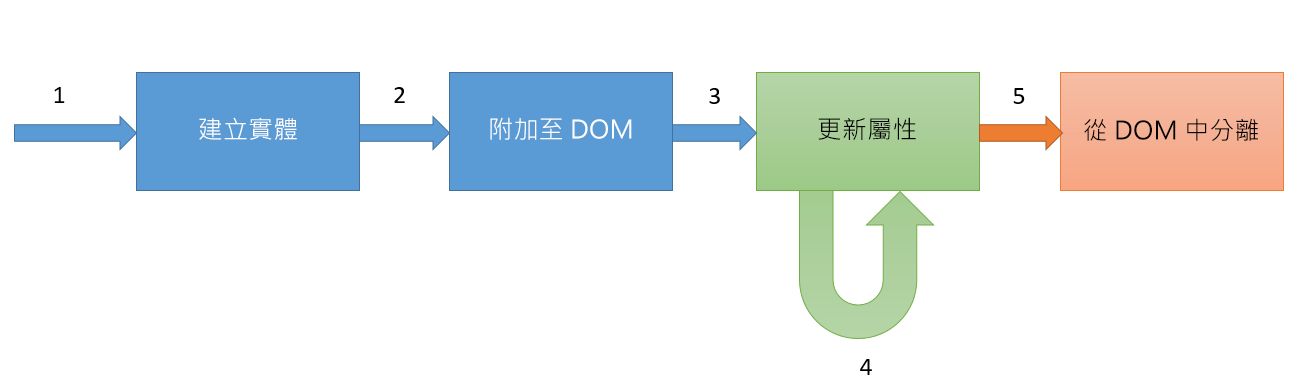

組件週期

為容器建構 DOM 時，會建立組件實體。
當播放磁頭到達使用組件實體的影格時，實體會附加到 DOM。然後，在執行階段附加每個刻度上呼叫的更新處理常式。此時，組件也會以父元素上的下列事件資料 {id: id_of_the_instance} 觸發事件 attached。
每次更新回呼都會更新屬性。刻度處理常式期間會一次快取並套用所有屬性更新。目前，自訂屬性補間動畫不受支援。只會更新如變形和可見度等基本屬性。
當播放磁頭到達移除組件實體的影格時，就會將它從 DOM 拆離。這次，父元素上會觸發 detached 事件。

基底類別名為 $.AnWidget，並且提供下列覆寫：

名稱	強制性	說明
getCreateOptions()	否	傳回組件實體化期間組件所要套用的任何選項。一般覆寫通常會使用全域變數 _widgetID，藉此用這個來指派唯一 ID 給每個實體。下一章節中的範例會解釋用法。
getCreateString()	是	傳回用於 DOM 實體建立的字串。這個字串會傳遞至 jQuery，以建立稍後附加到基底 DOM 的實際 DOM 元素。例如，若是影像組件，這個應該會傳回「<image>」。在執行階段會建立元素，並且 jQuery 包裝函式的參考會儲存在組件實體中，如下所示： this._element = $(this.getCreateElement()) // this._element – 所建立基礎 DOM 元素的 jQuery 包裝函式。此外，我們也可以建立複合元素，範例章節將會提供詳細資料。
getProperties()	否	傳回可設定的 CSS 屬性名稱的陣列。一般來說，這會與您在 components.json 中設定的所有屬性相符例如，若是視訊組件，這個陣列會包含下列項目： ["left", "top", "width", "height", "position", "transform-origin", "transform"]
getAttributes()	否	傳回可設定的 attributes 陣列。一般來說，這會與您允許在 components.json 中設定的所有特質相符例如，若是視訊組件，這個陣列會包含下列項目： ["id", "src", "controls", "autoplay", "loop", "class"]
attach(parent)	否	每當組件實體要附加到「父」DOM 元素時，都會呼叫這個函數。預設實作會執行下列內容 (及一些其他資料)： // Appends the element to the parent DOM $(parent).append(this._element); //Stores the ref in this._$this this._$this = $(this._element); //Calls force update to apply all properties this.update(true); this._attached = true; //Triggers the attached event on parent $(parent).trigger("attached", this.getEventData("attached")) 您不需要覆寫這個函數。不過，若是複合元素，可能必須加以覆寫。範例章節將會提供更多詳細資料。注意：您可以使用 this._superApply(arguments)，從任何覆寫呼叫任何基底類別方法。
detach()	否	每當組件實體要從 DOM 中移除時，都會呼叫這個函數。預設實作會執行下列內容： //Removes the element from the DOM this._$this.remove(); //Triggers the detached event on parent $(parent).trigger("detached", this.getEventData("detached"));
setProperty(k,v)	否	這個函數可用來設定實體的任何屬性。針對每個已變更屬性呼叫 update() 每個影格期間，會一次快取並套用這些變更。
update(force)	否	當組件是 DOM 的一部分且可見時，每個影格都會呼叫這個函數。預設實作會套用所有已變更 (或 force 參數為 true) 的 CSS 屬性和特質。
show()	否	顯示元素實體。您通常不需要覆寫這個，但若是複合元素，則必須加以覆寫。
hide()	否	隱藏元素實體。您通常不需要覆寫這個，但若是複合元素，則必須加以覆寫。
getEventData(e)	否	針對具有名稱「e」的事件傳回任何自訂資料。預設實作會針對附加事件和拆離事件傳遞資料 {id: instance_id}。
destroy()	否	當組件實體從 DOM 拆離時，釋放記憶體。您通常不需要覆寫這個。
applyProperties(e)	否	可用來將 CSS 屬性套用到 jQuery 包裝函式 e 的輔助程式 API。
applyAttributes(e)	否	可用來將特質套用到 jQuery 包裝函式 e 的輔助程式 API。

當地語系化

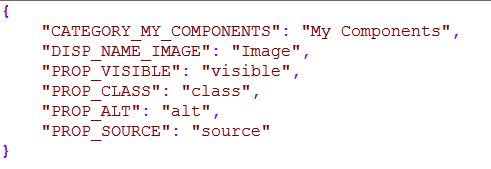

類別字串、組件顯示名稱和屬性名稱都可以當地語系化。請在組件資料夾底下、具有名稱 locale 的資料夾中建立名為 strings.json 的檔案。針對需要當地語系化的所有字串提供索引鍵值配對，並將索引鍵用於 components.js。對於其他地區，您必須在 locale 資料夾底下的對應資料夾中提供字串。

封裝和散佈自訂的 HTML5 組件

Animate 開發人員或設計人員可以提供立即可用的封裝組件，讓動畫人員能安裝和使用組件，而不需撰寫程式碼。先前，動畫人員必須了解檔案結構、進行程式設計，然後手動將檔案移到特定資料夾，才能啟用 HTML5 擴充功能。

必要條件

開發人員建立的任何組件。按一下這裡以取得有關建立組件的指示。
CC 擴充功能簽署工具包。

封裝您的組件之前，請以來源的中繼資料和組件的目標路徑建立 MXI 檔案。例如：

<file source=&quot;jquery-ui-1.12.0&quot; destination=&quot;$FLASH\HTML5Components\jQueryUI\&quot; file-type=&quot;ordinary&quot; />

必須有這份來源和目標檔案資訊，才能啟用擴充功能公用程式，如此，才能正確地安裝您的組件。

封裝組件

若要封裝 HTML5 自訂組件，請執行下列步驟：

若要建立 MXI 檔案，請使用文字編輯器輸入類似範例 abc.mxi 檔案的內容，並以 MXI 副檔名來儲存。

下載

取得檔案
下載範例 abc.mxi 檔案。
在資料夾中增加您的 MXI 組件檔案和另 2 個關聯的檔案。
使用 CC 擴充功能簽署工具 (ZXPSignCmd.exe) 建立 ZXP 副檔名的 zip 檔案。在 ZXP Sign Command 工具中使用下列命令，即可建立 ZXP 檔案：

1. 使用 -selfSignedCert 選項建立自我簽署的憑證。

如果您已有憑證，可以跳過此步驟。
ZXPSignCmd -selfSignedCert US NY MyCompany MyCommonName password FileName.p12
ZXPSignCmd -selfSignedCert US NY MyCompany MyCommonName password FileName.p12
```
ZXPSignCmd -selfSignedCert US NY MyCompany MyCommonName password FileName.p12
```
FileName.p12 檔案隨即在目前資料夾中產生。

2. 使用下列命令簽署擴充功能：
ZXPSignCmd -sign projectName projectName.zxp FileName.p12 password
ZXPSignCmd -sign projectName projectName.zxp FileName.p12 password
```
ZXPSignCmd -sign projectName projectName.zxp FileName.p12 password
```
projectName 是擴充功能專案的名稱。在目前資料夾中，隨即產生名為 projectName.zxp 的檔案。
