Umformen von Linien und Formen

Umformen von Linien oder Formen

Sie können eine Linie oder Formkontur umformen, indem Sie mit dem Auswahlwerkzeug einen beliebigen Punkt der Linie oder Formkontur ziehen. Hierbei ändert der Zeiger sein Aussehen, um anzuzeigen, auf welche Weise sich die Linie oder Füllung umformen lässt.

Animate passt die Kurve des Liniensegments automatisch an die neue Position des verschobenen Punkts an. Handelt es sich bei dem verschobenen Punkt um einen Endpunkt, wird die Linie verlängert oder verkürzt. Beim Verschieben eines Eckpunkts werden die Liniensegmente, die seine Schenkel bilden, länger oder kürzer, behalten hierbei jedoch ihren geraden Verlauf bei.

Manche Pinselstrichbereiche lassen sich leichter umformen, wenn Sie sie als Konturen anzeigen.

Wenn sich eine komplexe Linie nicht problemlos umformen lässt, können Sie den Vorgang unterstützen, indem Sie sie vor dem Umformen glätten und auf diese Weise einige ihrer Details entfernen. Durch Vergrößern der Ansicht lässt sich das Umformen ebenfalls vereinfachen und präzisieren.

Begradigen und Glätten von Linien

Beim Begradigen werden kleinere Unregelmäßigkeiten an Linien und Kurven korrigiert, die Sie gezeichnet haben. Bei bereits geraden Segmenten gibt es keine weiteren Auswirkungen.

 Die Einstellung des automatischen Glättungs- und Begradigungsgrads geschieht durch Festlegen der Zeichnungseinstellungen.

Wenn Animate Formen erkennen soll, wird empfohlen, zuvor die grafischen Objekte zu begradigen. Wenn Sie bei deaktivierter Option „Formen erkennen“ mit dem Freihandwerkzeug eine annähernd runde, rechteckige oder dreieckige Form zeichnen, können Sie die Option „Begradigen“ verwenden, um diese Freihandform nachträglich in eine exakte geometrische Grundform umzuwandeln. Hierbei werden allerdings keine Formen erkannt, die andere Formen berühren und daher mit anderen Elementen verbunden sind.

Beim Glätten werden Kurven abgerundet und Beulen oder andere Abweichungen im Gesamtverlauf einer Kurve ausgeglichen. Dies geschieht durch Verringern der Anzahl der Kurvensegmente. Der Glättungseffekt ist jedoch relativ und wirkt sich nicht auf gerade Segmente aus. Diese Funktion erleichtert vor allem das Umformen einer Kurvenlinie, die sich aus vielen kurzen Kurvenliniensegmenten zusammensetzt. Wenn Sie alle Segmente auswählen und glätten, wird die Anzahl der Segmente verringert und somit eine sanftere Kurve erzeugt, die sich leichter umformen lässt.

Durch wiederholtes Anwenden der Funktion „Glätten“ oder „Begradigen“ lassen sich die einzelnen Segmente Schritt für Schritt immer glatter oder gerader zeichnen.

• Um die Kurve aller ausgewählten Striche zu glätten, klicken Sie mit dem Auswahlwerkzeug im Bereich „Optionen“ des Bedienfelds „Werkzeuge“ auf den Modifizierer „Glätten“ . Mit jedem Klicken auf den Modifizierer „Glätten“ wird der ausgewählte Strich etwas mehr geglättet.

• Wenn Sie bestimmte Parameter für einen Glätten-Vorgang angeben möchten, wählen Sie „Modifizieren“ > „Form“ > „Glätten“. Geben Sie im Dialogfeld „Glätten“ Werte für die Parameter „Winkel glätten unter“, „Winkel glätten über“ und „Glättungsstärke“ ein.

• Um alle ausgewählten Füllungskonturen oder gekrümmten Linien zu begradigen, wählen Sie das Auswahlwerkzeug aus und klicken Sie im Bedienfeld „Werkzeuge“ im Bereich „Optionen“ auf den Modifizierer „Begradigen“ .

• Wenn Sie bestimmte Parameter für einen Begradigen-Vorgang angeben möchten, wählen Sie „Modifizieren“ > „Form“ > „Begradigen“. Geben Sie im Dialogfeld „Begradigen“ einen Wert für den Parameter „Begradigungsstärke“ ein.

• Wenn Sie die Formerkennung aktivieren möchten, klicken Sie auf das Auswahlwerkzeug und dann auf den Modifizierer „Begradigen“ oder wählen Sie „Modifizieren“ > „Form“ > „Begradigen“ aus.

Optimieren von Kurven

Durch das Optimieren glatter Kurven durch Verbesserung der gekrümmten Linien oder Füllungskonturen wird die Anzahl der Kurven verringert, mit denen diese Elemente definiert werden. Außerdem lässt sich durch Optimieren der Kurven die Dateigröße des Flash Professional-Dokuments (FLA-Datei) und der exportierten Animate-Anwendung (SWF-Datei) verringern. Sie können die Optimierung mehrfach auf die Objekte anwenden.

Modifizieren von Formen

Löschen des gesamten Bühneninhalts

Entfernen der Strichsegmente oder gefüllten Bereiche

Löschen durch Ziehen

Verwenden von Druck- und Neigungsmodifizierern

Dem Radiergummi-Werkzeug wurden Funktionen zur Druck- und Neigungsunterstützung hinzugefügt, um die Zeichenoptionen zu erweitern.

Wählen Sie das Radiergummi-Werkzeug und anschließend auf der Werkzeugleiste das Symbol  aus, um die Druckempfindlichkeit zu aktivieren, oder wählen Sie das Symbol  aus, um die Neigungsempfindlichkeit zu aktivieren. Die standardmäßigen Prozentsätze sind 1 % und 100 % – entsprechend den Mindest- und Höchstwerten für Druck/Neigung.

Verwenden Sie das Radiergummi-Werkzeug, um abhängig von Druck/Neigung des Stifts Striche mit variabler Breite zu erstellen.

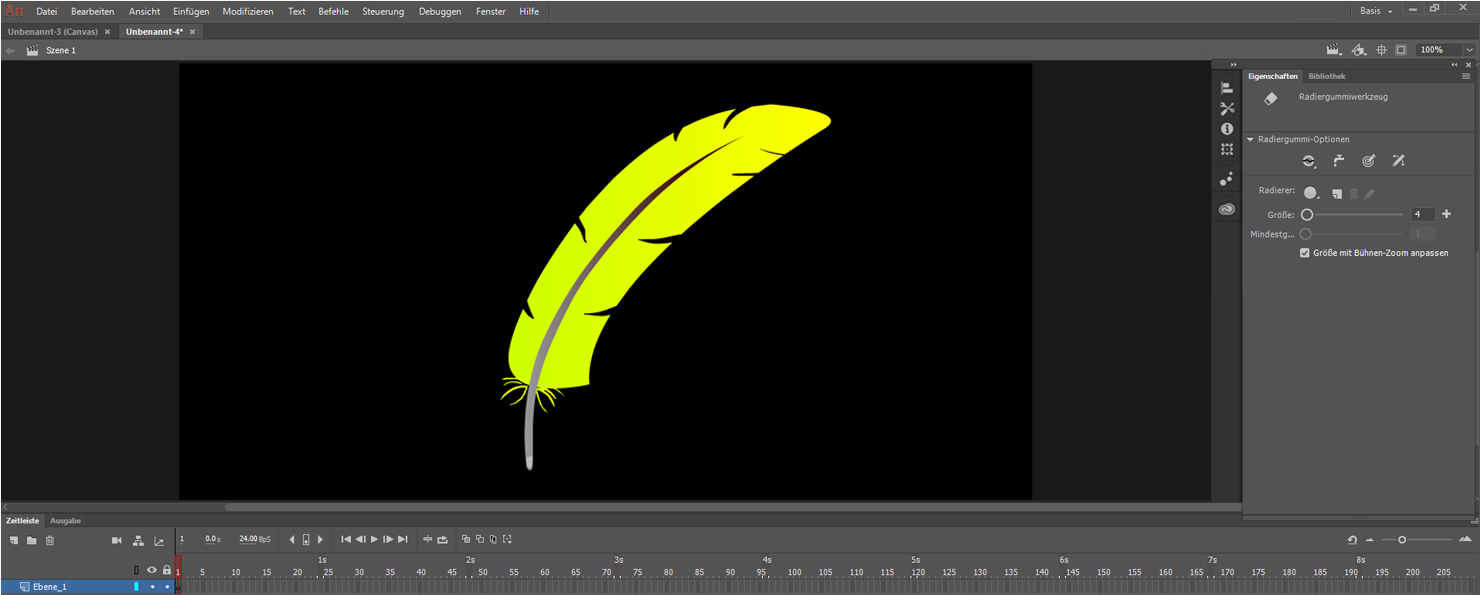

Eine Beispielzeichnung, die mit den Optionen für Druck und Neigung erstellt wurde, wird unten in der Grafik gezeigt:

Synchronisieren von Einstellungen in den Radiergummi- und Pinsel-Werkzeugen

Sie können Vorgaben wie Druck- oder Neigungseinstellungen, Spitzengröße und Spitzenformen im Pinsel- (B) und Radiergummi-Werkzeug (E) synchronisieren. Diese Einstellungen bleiben auch nach dem Beenden und dem Neustart eines Meetings in Animate gespeichert.

1. Aktivieren Sie das Kontrollkästchen Einstellungen mit Pinsel synchronisieren im Radiergummi-Werkzeug (E).
2. Aktuelle Einstellungen des Radiergummi-Werkzeugs (E) werden im Pinsel-Werkzeug (B) gespiegelt und umgekehrt. Der Wacom-Stift verwendet immer die Glättungseinstellung des Pinsel-Werkzeugs (B). Das hintere Teil des Wacom-Stifts verwendet die Pinseleinstellungen, wenn das Pinsel-Werkzeug (B) ausgewählt ist. Andernfalls verwendet es für alle anderen Werkzeuge die Radiergummieinstellungen.

In aktiver Ebene löschen

Sie können wählen, ob Sie das Radiergummi-Werkzeug (E) verwenden, um nur in der aktiven Ebene zu löschen.

Aktivieren Sie dazu das Auswahlkästchen In aktiver Ebene löschen im Radiergummi-Werkzeug (E).
