Aplicar configurações de linha (traçado)

Definir traçados

Você pode aplicar traçados ou configurações de linha aos caminhos, formas, quadros de texto e contornos de texto. O painel "Traçado" permite controlar a espessura e aparência do traçado, bem como a junção de segmentos, formas iniciais e finais, além de opções para os cantos. Permite também selecionar configurações de traçado no Painel de controle quando um caminho ou quadro está selecionado.

Observação:

Se você usar sempre as mesmas configurações de traçado, poderá salvá-las em um estilo de objeto para aplicá-las rapidamente a outro objeto. Para obter mais informações, consulte Estilos de objeto.

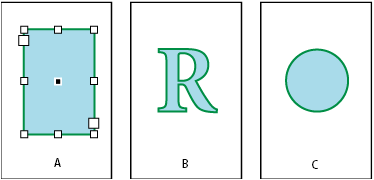

Aplicação de traçados

A. Traçado aplicado ao quadro de texto B. Traçado aplicado ao contorno de texto C. Traçado aplicado ao círculo

  1. Selecione o caminho cujo traçado você deseja modificar.
    Observação:

    Ao selecionar um caminho com a ferramenta "Seleção" , será ativada uma caixa delimitadora que abrange todo o objeto. Para ver o caminho propriamente dito, selecione-o com a ferramenta "Seleção direta" .

  2. Escolha "Janela" > "Traçado" para exibir o painel "Traçado".
  3. Em "Espessura", escolha uma espessura de traçado no menu ou digite um valor e pressione Enter ou Return.
    Observação:

    Os traçados com menos de 0,25 ponto podem ser muito finos para serem impressos em dispositivos de saída de alta resolução, como uma fotocompositora. Para remover o traçado, digite o valor 0 (zero).

  4. Se outras opções não estiverem visíveis, escolha "Mostrar opções" no menu do painel para exibir outros atributos de traçado.
  5. Altere outros atributos de traçado como desejar.
Observação:

Se quiser alterar a cor do traçado, use a caixa de ferramentas e o painel 'Amostras'. Consulte Aplicar cores.

Opções do painel Traçado

Opções do painel Traçado

Espessura

Especifica a espessura do traçado.

Arremate

Selecione um estilo de arremate para especificar a aparência das extremidades de um caminho aberto:

Arremate limitado Cria extremidades quadradas que encostam (param) nos pontos finais.

Arremate arredondado Cria extremidades semicirculares que se estendem metade da largura do traçado além dos pontos finais.

Arremate projetado Cria extremidades quadradas que se estendem metade da largura do traçado além dos pontos finais. Esta opção faz a espessura do traçado se estender igualmente em todas as direções ao redor do caminho.

Observação:

É possível especificar uma opção de arremate para um caminho fechado, mas o arremate não ficará visível, a menos que o caminho esteja aberto (por exemplo, ao ser recortado com a ferramenta 'Tesoura'). É mais fácil visualizar os estilos de arremate em espessuras de traçado mais grossas.

Limite de mitre

Especifica o limite de comprimento do ponto em relação à largura do traçado antes que uma junção de mitre se transforme em uma junção quadrada inclinada. Por exemplo, um valor 9 determina que o comprimento do ponto seja nove vezes a largura do traçado, antes que o ponto se torne inclinado. Digite um valor (entre 1 e 500) e pressione Enter ou Return. O "Limite de mitre" não é aplicável a uma junção redonda.

Observação:

Você pode incluir configurações de limite de mitre e de alinhamento de traçado em um estilo de parágrafo ou de caractere. Clique na seção "Cor do caractere" e, em seguida, clique no ícone de traçado para disponibilizar as opções.

Junção

Especifique a aparência do traçado em pontos angulares:

Junção de duplicação Cria cantos pontiagudos que se estendem além do ponto final quando o comprimento da duplicação está dentro do limite de duplicação.

Junção redonda Cria cantos arredondados que se estendem metade da largura do traçado além dos pontos finais.

Junção inclinada Cria cantos quadrados que limitam os pontos finais.

Observação:

É possível especificar opções de mitre para um caminho que não use pontos angulares. No entanto, essas opções não serão aplicadas até que sejam criados pontos angulares, a partir da adição ou conversão de pontos suaves. Além disso, os mitres são mais fáceis de visualizar em espessuras de traçados mais finas.

Alinhar traçado

Clique em um ícone para especificar a posição do traçado em relação a seu caminho.

Texto

Escolha um tipo de traçado no menu. Se você tiver selecionado "Tracejado", será exibido um novo conjunto de opções.

Inicio/Final

Escolha uma ponta de seta para o início e o fim do caminho.

Alternar pontas de seta inicial e final Clique no ícone para alternar pontas de seta inicial e final.

Escala

Redimensionar a ponta e a extremidade das pontas de seta independentemente. Se quiser vincular o início e o final da escala de pontas de seta
, clique no ícone Vincular escalas das pontas de seta inicial e final, ao lado da opção Escala.

Alinhar

Define o caminho para alinhar à ponta ou à extremidade da ponta de seta. As opções são:

  • Estender ponta de seta para além do final do caminho
  • Colocar ponta de seta no final do caminho

Cor do espaço

Especifique a cor que deve aparecer no espaço entre traços, pontos ou linhas múltiplas em um traçado com um padrão.

Tom do espaço

Especifique um tom (quando for especificado um espaço de cor).

Observação:

Embora você possa definir traçados tracejados no painel "Traçado", é mais fácil criar um traçado tracejado usando um estilo de traçado personalizado.

Adicionar formas iniciais e finais

Ao trabalhar com formas iniciais e finais, lembre-se das seguintes diretrizes:

  • As formas iniciais e finais disponíveis não são editáveis, mas se você tiver um software plug-in com mais opções, os menus "Início" e "Fim" do painel "Traçado" poderão incluir formas adicionais.

  • As formas iniciais e finais são dimensionadas para a espessura do traçado. No entanto, a adição delas não altera o comprimento do caminho.

  • Essas formas giram automaticamente para corresponder ao ângulo da linha de direção de um ponto final.

  • Elas aparecem somente nos pontos finais de caminhos abertos, e não nos traços distintos de um traçado tracejado.

  • Se você aplicar formas iniciais e finais a um caminho composto que inclua subcaminhos abertos, cada subcaminho aberto usará as mesmas formas.

  • É possível aplicar formas iniciais e finais a um caminho fechado, mas elas ficarão visíveis somente se o caminho for aberto.

Amostra de formas iniciais e finais

Criar setas usando formas de início e fim

Use os menus "Início" e "Final" do painel "Traçado" para adicionar uma ponta de seta ou outra forma ao fim de um caminho aberto.

  1. Use a ferramenta Linha para desenhar uma linha ou criar um caminho aberto.
  2. Com a linha ou caminho selecionado, abra o painel Traçado e escolha um estilo nos menus Início e Fim. O menu "Início" aplica uma forma ao primeiro ponto final de um caminho (conforme determinado pela ordem de desenho dos pontos do caminho) e o menu "Fim" aplica uma forma ao último ponto final.

Alternar as formas inicial e final de um caminho

  1. Com a ferramenta "Seleção direta"  , selecione um caminho.
  2. Escolha "Objeto" > "Caminhos" > "Reverter caminho" ou clique no botão "Reverter caminho" no painel "Pathfinder".

Definir estilos de traçado personalizado

É possível criar um estilo de traçado personalizado usando o painel "Traçado". Um estilo de traçado personalizado pode ser tracejado, pontilhado ou listrado. No estilo, é possível definir atributos de canto, arremate e padrão do traçado. Outros atributos, como espessura, cor do espaço e formas iniciais e finais, são especificados após o estilo de traçado personalizado ser aplicado ao objeto.

Estilos de traçado personalizado

A. Tracejado B. Pontilhado C. Listrado

Os estilos de traçado personalizados podem ser salvos e carregados em outros documentos do InDesign.

  1. Escolha "Janela" > "Traçado" para exibir o painel "Traçado".
  2. No menu do painel, escolha "Estilos de traçado".
  3. Clique em "Novo".
  4. Digite um nome para o estilo de traçado.
  5. Em "Texto", selecione uma destas opções:
    • "Traço", para definir um estilo com traços espaçados a intervalos regulares ou variados.

    • "Listrado", para definir um estilo com uma ou mais linhas paralelas.

    • "Pontilhado", para definir um estilo com pontos espaçados a intervalos regulares ou variados.

      As opções da caixa de diálogo variam para corresponder à sua seleção.

  6. Em "Comprimento do padrão", especifique o comprimento do padrão repetitivo (somente para tracejado ou pontilhado). A régua é atualizada para que assuma o comprimento especificado.
  7. Para definir o padrão de traçado, siga um destes procedimentos:
    • Clique na régua para adicionar um novo traço, ponto ou listra.

    • Arraste um traço, ponto ou listra para movê-lo.

    • Para ajustar a largura de um traço, mova seus marcadores na régua . Também é possível selecionar o traço e digitar valores para "Início" (onde o traço começa na régua) e "Comprimento".

    • Para ajustar a posição de um ponto, mova seus marcadores na régua . Também é possível selecionar o ponto e digitar um valor para "Centro" (onde o centro do ponto está posicionado).

    • Para ajustar a espessura de uma listra, mova seus marcadores na régua . Também é possível selecionar a listra e digitar valores para "Início" e "Largura", ambos expressos como porcentagens da espessura do traçado.

    • Para excluir um traço, ponto ou listra, arraste-o para fora da janela da régua. (Contudo, um estilo de traçado personalizado deve conter pelo menos um traço, ponto ou listra.)

    Criação de uma linha tracejada na caixa de diálogo "Novo estilo de traçado"

    A. Clique para adicionar um traço ao padrão B. Arraste um marcador para tornar o traço mais largo C. Arraste o traço para ajustar o espaço em branco entre os traços

  8. Para visualizar o traçado com diferentes espessuras de linha, especifique a espessura com a opção "Visualizar espessura".
  9. Para padrões tracejados e pontilhados, use a opção "Cantos" a fim de determinar como os traços e pontos são posicionados para manter um padrão regular no canto.
  10. Para padrões tracejados, selecione um estilo de "Arremate" para determinar a forma dos traços. Essa configuração substitui a configuração "Arremate" do painel "Traçado".
  11. Siga um destes procedimentos:
    • Clique em "Adicionar" para salvar o estilo de traçado e definir outro. Clique em "Concluído" para sair da caixa de diálogo.

    • Clique em "OK" para salvar o estilo de traçado e sair da caixa de diálogo.

Salvar estilos de traçado personalizado

Você pode salvar estilos de traçado personalizado para usar em outros documentos InDesign.

Salvar um estilo de traçado personalizado

  1. No menu do painel "Traçado", escolha "Estilos de traçado".
  2. Selecione um estilo de traçado personalizado e clique em "Salvar".
    Observação:

    Não é possível salvar ou editar os estilos de traçado padrão (delimitados por colchetes).

  3. Especifique um nome e local para o arquivo de estilo de traçado (.inst) e clique em "OK".

Como carregar um estilo de traçado personalizado

  1. No menu do painel "Traçado", escolha "Estilos de traçado".
  2. Clique em "Carregar".
  3. Selecione o arquivo de estilo de traçado (.inst) que contém o estilo de traçado personalizado a ser importado e clique em "OK".

Como aplicar um estilo de traçado personalizado

  1. Com o caminho ou quadro selecionado, escolha um estilo de traçado personalizado no menu "Texto" do painel "Traçado".
