Seleção de demarcadores, segmentos e pontos de ancoragem

Antes de poder remodelar ou editar um demarcador, é necessário selecionar os pontos de ancoragem, os segmentos do demarcador ou uma combinação dos dois.

Seleção de pontos de ancoragem

  • Se conseguir visualizar os pontos, poderá clicar neles com a ferramenta Seleção Direta  para selecioná-los. Clique com a tecla Shift pressionada para selecionar vários pontos.
  • Selecione a ferramenta Seleção Direta e arraste um limite ao redor dos pontos de ancoragem. Com a tecla Shift pressionada, arraste em torno de outros pontos de ancoragem para selecioná-los.
  • É possível selecionar pontos de ancoragem a partir de caminhos selecionados ou não. Mova a ferramenta Seleção direta sobre o ponto de ancoragem até que o ponteiro exiba um quadrado vazio para desmarcado e um quadrado preenchido para demarcadores selecionados em um estado ampliado; depois, clique no ponto de ancoragem. Clique com a tecla Shift pressionada em outros pontos de ancoragem para selecioná-los.
  • (Somente no Illustrator) Selecione a ferramenta Laço e arraste em torno dos pontos de ancoragem. Com a tecla Shift pressionada, arraste em torno de outros pontos de ancoragem para selecioná-los.

Seleção de segmentos do demarcador

Siga um destes procedimentos:

  • Selecione a ferramenta Seleção direta  e clique dentro de 2 pixels do segmento, ou arraste um retângulo sobre parte do segmento. Clique ou arraste com a tecla Shift pressionada em torno de outros segmentos do demarcador para selecioná-los.
  • (Somente Illustrator) Selecione a ferramenta Laço  e arraste em torno de parte do segmento do demarcador. Arraste com a tecla Shift pressionada em torno de outros segmentos do demarcador para selecioná-los.

Seleção de todos os pontos de ancoragem e segmentos em um demarcador

  1. Selecione a ferramenta Seleção Direta ou, no Illustrator, a ferramenta Laço.
  2. Arraste ao redor do demarcador inteiro.

    Se o demarcador estiver preenchido, também é possível clicar dentro do demarcador com a ferramenta Seleção Direta para selecionar todos os pontos de ancoragem.

Cópia de um demarcador

  1. Selecione um demarcador ou segmento com a ferramenta Seleção ou Seleção Direta e siga um destes procedimentos:
    • Use as funções de menu padrão para copiar e colar demarcadores dentro de um aplicativo ou entre aplicativos.

    • Mantenha pressionada a tecla Alt (Windows) ou Option (Mac OS) e arraste o demarcador para a posição desejada; em seguida, solte o botão do mouse e a tecla Alt/Option.

Ajustar segmentos de caminho

É possível editar um segmento do demarcador a qualquer momento, mas editar segmentos existentes é um pouco diferente de desenhá-los. Lembre-se destas dicas ao editar segmentos:

  • Se um ponto de ancoragem conecta dois segmentos, a movimentação desse ponto de ancoragem sempre altera ambos segmentos.

  • Ao desenhar com a ferramenta Caneta, você pode temporariamente ativar a ferramenta Seleção Direta (InDesign e Photoshop) para poder ajustar segmentos que você já desenhou; pressione Ctrl (Windows) ou Command (Mac OS) enquanto estiver desenhando. No Illustrator, pressionar Ctrl ou Command enquanto estiver desenhando ativa a última ferramenta de seleção usada.

  • A princípio, quando você desenha um ponto suave com a ferramenta Caneta, arrastar o ponto de direção altera o comprimento da linha de direção em ambos os lados do ponto. No entanto, quando você edita um ponto suave existente com a ferramenta Seleção Direta, você altera o comprimento da linha de direção somente do lado que estiver arrastando.

Movimento de segmentos retos

  1. Ajustar comprimento ou ângulo de segmentos retos Com a ferramenta Seleção Direta , selecione o segmento que deseja ajustar.
  2. Arraste o segmento até sua nova posição.

Ajuste do comprimento ou ângulo de segmentos retos

  1. Com a ferramenta Seleção direta , selecione um ponto de ancoragem no segmento que deseja ajustar.
  2. Arraste o ponto de ancoragem para a posição desejada. Com a tecla Shift pressionada, arraste para restringir o ajuste a múltiplos de 45°.

    Observação:

    No Illustrator ou InDesign, se você estiver simplesmente tentando fazer um retângulo mais largo ou mais estreito, é mais fácil selecioná-lo com a ferramenta Seleção e redimensioná-lo usando uma das alças nas laterais da sua caixa delimitadora.

Ajuste da posição ou forma dos segmentos curvados

  1. Com a ferramenta Seleção Direta, selecione um segmento curvado ou um ponto de ancoragem em qualquer extremidade do segmento curvado. Se nenhum estiver presente, linhas de direção serão exibidas. (Alguns segmentos curvados usam apenas uma linha de direção.)
  2. Siga um destes procedimentos:
    • Para ajustar a posição do segmento, arraste o segmento. Com a tecla Shift pressionada, arraste para restringir o ajuste a múltiplos de 45°.

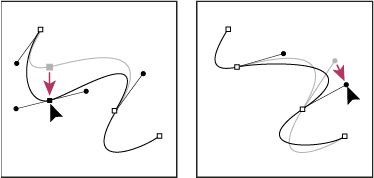

    Ajustar a posição do segmento
    Clique para selecionar o segmento curvo. Arraste para ajustar.

    • Para ajustar a forma do segmento em um dos lados de um ponto de ancoragem selecionado, arraste o ponto de ancoragem ou o ponto de direção. Arraste com a tecla Shift pressionada para restringir o movimento a múltiplos de 45°.

    Ajustar a forma do segmento
    Arraste o ponto de ancoragem ou o ponto de direção.

    Observação:

    também é possível aplicar uma transformação, como os efeitos de dimensionar ou girar, a um ponto de ancoragem ou segmento.

Exclusão de um segmento

  1. Selecione a ferramenta Seleção Direta , e o segmento que deseja excluir.
  2. Pressione a tecla Backspace (Windows) ou Delete (Mac OS) para excluir o segmento selecionado. A ação de pressionar Backspace ou Delete novamente apaga o restante do demarcador.

Exclusão da manipulação de um ponto de ancoragem

  • Usando a ferramenta Converter ponto de ancoragem (Illustrator) ou a Ferramenta converter ponto de direção (InDesign), clique no ponto de ancoragem da alça.
  • Arraste o ponto de direção e solte-o no ponto de ancoragem.

Extensão de um demarcador aberto

  1. Usando a ferramenta Caneta, coloque o ponteiro sobre a extremidade do demarcador aberto que você deseja estender. O ponteiro muda quando estiver precisamente posicionado sobre a extremidade.

  2. Clique na extremidade.

  3. Siga um destes procedimentos:

    • Para criar um ponto de vértice, posicione a ferramenta Caneta onde deseja que o novo segmento termine, e clique. Se estiver estendendo um demarcador que termina em um ponto suave, o novo segmento será curvado pela linha de direção existente

    Observação:

    no Illustrator, se você estender um demarcador que termina em um ponto suave, o novo segmento será reto.

  4. Para criar um ponto suave, posicione a ferramenta Caneta onde deseja que o novo segmento curvado termine, e arraste.

Conexão de dois demarcadores abertos

  1. Usando a ferramenta Caneta, coloque o ponteiro sobre a extremidade do demarcador aberto que você deseja conectar a outro demarcador. O ponteiro muda quando estiver precisamente posicionado sobre a extremidade.
  2. Clique na extremidade.
  3. Siga um destes procedimentos:
    • Para conectar o demarcador a outro demarcador aberto, clique em uma extremidade no outro demarcador. Se você posicionar com precisão a ferramenta Caneta sobre o ponto final do outro demarcador, será exibido um pequeno símbolo de mesclagem  junto ao ponteiro.

    • Para conectar um novo demarcador a um demarcador existente, desenhe o novo demarcador ao lado do demarcador existente e, em seguida, mova a ferramenta Caneta para a extremidade do demarcador existente (não selecionado). Clique nessa extremidade quando puder ver o pequeno símbolo de mesclagem que aparece ao lado do ponteiro.

Observação:

No InDesign, você pode também usar o painel Pathfinder para unir caminhos. Para fechar o caminho de um caminho aberto, use a ferramenta Seleção para selecionar o caminho e clique em Fechar caminho no painel Pathfinder. Para fechar os pontos finais entre dois caminhos, selecione os caminhos e clique em Unir caminho. Talvez seja necessário clicar em Unir caminho uma segunda vez para unir o segundo ponto final.

Mover ou empurrar pontos de ancoragem ou segmentos usando o teclado

  1. Selecione o ponto de ancoragem ou segmento do demarcador.

    Observação:

    no Photoshop, é possível mover apenas pontos de ancoragem dessa maneira.

  2. Clique e mantenha pressionada qualquer tecla de seta no teclado para mover 1 pixel por vez na direção da seta.

Pressione a tecla Shift junto com a tecla de seta para mover 10 pixels por vez.

Observação:

no Illustrator e InDesign, você pode alterar a distância de um empurrão alterando a preferência de Incrementos do teclado. Quando você altera o incremento padrão, manter a tecla Shift pressionada empurra 10 vezes a distância especificada.

Adição ou exclusão de pontos de ancoragem

A adição de pontos de ancoragem podem lhe dar mais controle sobre um demarcador ou ele pode estender um demarcador aberto. No entanto, convém não adicionar mais pontos do que o necessário. Um demarcador com menos pontos é mais fácil de editar, exibir e imprimir. Você pode reduzir a complexidade de um demarcador excluindo os pontos desnecessários.

A caixa de ferramentas contém três ferramentas para adição ou exclusão de pontos: a ferramenta Caneta , a ferramenta Adicionar Ponto de Ancoragem  e a ferramenta Excluir Ponto de Ancoragem .

Por padrão, a ferramenta Caneta muda para a ferramenta Adicionar Ponto de Ancoragem quando você a posiciona sobre um demarcador selecionado, ou para a ferramenta Excluir Ponto de Ancoragem quando você a posiciona sobre um ponto de ancoragem. (No Photoshop, você deve selecionar Adic/Rem Auto na barra de opções para ativar a ferramenta Caneta para mudar automaticamente para a ferramenta Adicionar Ponto de Ancoragem ou Excluir Ponto de Ancoragem.)

É possível selecionar e editar vários demarcadores simultaneamente no Photoshop e no InDesign, mas só é possível adicionar ou excluir pontos de um demarcador por vez no Illustrator. No Photoshop e no InDesign, é possível remodelar um demarcador enquanto adiciona pontos de ancoragem, clicando e arrastando conforme você adiciona.

Observação:

não use as teclas Delete, Backspace e Clear ou os comandos Editar > Recortar ou Editar > Limpar para excluir pontos de ancoragem: essas teclas e comandos excluem o ponto e os segmentos de linha que conectam-se a esse ponto.

Adição ou exclusão de pontos de ancoragem

  1. Selecione o demarcador que deseja modificar.
  2. Selecione a ferramenta Caneta, a ferramenta Adicionar Ponto de Ancoragem ou a ferramenta Excluir Ponto de Ancoragem.
  3. Para adicionar um ponto de ancoragem, posicione o ponteiro sobre um segmento do caminho e clique. Para excluir um ponto de ancoragem, posicione o ponteiro sobre um ponto de ancoragem e clique.

Observação:

No Illustrator, é possível adicionar pontos de ancoragem a um demarcador selecionando o objeto e selecionando Objeto > Demarcador > Adicionar Ponto de Ancoragem.

Desativação ou substituição temporária da alternância automática da ferramenta Caneta

É possível substituir a alternância automática da ferramenta Caneta para a ferramenta Adicionar Ponto de Ancoragem ou Excluir Ponto de Ancoragem. Isso é útil quando você quiser iniciar um novo demarcador na parte superior do demarcador existente.

  • No Photoshop, desmarque a seleção de Adic/Rem Auto na barra de opções.
  • No Illustrator, mantenha a tecla Shift pressionada conforme posiciona a ferramenta Caneta sobre o demarcador selecionado ou um ponto de ancoragem. (Para evitar que a tecla Shift restrinja a ferramenta Caneta, solte-a antes de soltar o botão do mouse.)
  • No Illustrator, escolha Editar > Preferências > Geral (Windows) ou Illustrator > Preferências > Geral (Mac OS), e selecione Desativar Adic/Rem Auto.
  • No InDesign, mantenha qualquer tecla de atalho pressionada, faça as suas edições e, em seguida, solte o botão do mouse. Por exemplo, com a ferramenta Caneta selecionada, você pode manter a tecla A pressionada para exibir a ferramenta Seleção direta e editar pontos. A ferramenta Caneta é selecionada quando você libera a tecla A.

Como converter entre pontos suaves e pontos angulares

Os demarcadores podem ter dois tipos de âncora: pontos angulares e pontos suaves. Em um ponto angular, o demarcador muda repentinamente de direção. Em um ponto suave, os segmentos do demarcador são conectados como uma curva contínua. A ferramenta Converter ponto de direção . permite converter um ponto âncora de ponto angular para ponto suave ou vice-versa.

  1. Com a ferramenta Seleção direta , selecione o demarcador a ser modificado.
  2. Alterne para a ferramenta Converter ponto de direção . Se necessário, posicione o ponteiro sobre a ferramenta 'Caneta' e arraste para escolher a ferramenta 'Converter ponto de direção'.

    Observação:

    Para alternar temporariamente da ferramenta 'Converter ponto de direção' para a ferramenta 'Seleção direta', pressione Ctrl (Windows) ou Command (Mac OS).

  3. Posicione a ferramenta 'Converter ponto de direção' sobre o ponto âncora a ser convertido e escolha uma destas opções:

    Para converter um ponto angular em ponto suave, arraste as linhas de direção para fora do ponto angular.

    Converter um ponto de vértice em um ponto suave
    Ação de arrastar as linhas de direção para fora de um ponto angular para criar um ponto suave

    Para converter um ponto suave em ponto angular sem usar linhas de direção, clique em um ponto suave.

    Converter de um ponto suave em um ponto de vértice
    Ação de clicar em um ponto suave para criar um ponto angular

    • Para converter um ponto angular, sem usar linhas de direção, em ponto angular com linhas de direção independentes, primeiro arraste as linhas de direção para fora de um ponto angular (tornando-o um ponto suave). Solte o botão do mouse e arraste uma das linhas de direção.

    • Para converter um ponto, abra o painel 'Pathfinder' (escolha 'Janela' > 'Objeto e layout' > 'Pathfinder') e clique no botão 'Simples', 'Canto', 'Uniforme' ou 'Simétrico' na seção 'Converter ponto'.

    • Para converter um ponto suave em ponto angular com linhas de direção independentes, arraste uma das linhas de direção.

    Conversão de um ponto suave em ponto angular
    Conversão de um ponto suave em ponto angular

Observação:

Para converter pontos, você também pode usar a ferramenta 'Seleção direta' para selecionar um ponto e, em seguida, escolher um comando no menu 'Objeto' > 'Converter ponto'. Por exemplo, é possível selecionar o ponto suave na parte inferior de uma forma "U" e escolher 'Objeto' > 'Converter ponto' > 'Simples'. Isso removerá as linhas de direção e criará uma forma "V". Escolha 'Canto' para criar um ponto com linhas de direção que possam ser movidas de forma independente. Escolha 'Suavizar' para criar um ponto com alças de comprimentos distintos. Escolha 'Simetricamente' para criar um ponto com alças de comprimento igual.

Dividir um caminho

Você pode dividir caminhos, quadros de gráfico ou textos vazios em qualquer ponto âncora ou segmento. Ao dividir um caminho, lembre-se do seguinte:

  • Se quiser dividir um caminho fechado em dois caminhos abertos, será necessário dividir em dois locais ao longo do caminho. Se cortar um caminho fechado somente uma vez, você obterá um único caminho com um espaço nele.

  • Todos os caminhos resultantes de uma divisão mantêm as configurações do caminho original, como a espessura do traçado e a cor de preenchimento. Talvez seja necessário ajustar o alinhamento do traçado interno para externo.

Dividir caminhos usando a ferramenta 'Tesoura'

  1. (Opcional) Selecione o caminho para ver os pontos âncora atuais.
  2. Selecione a ferramenta 'Tesoura' e clique no caminho que você desejar dividir. Ao dividir o caminho no meio de um segmento, dois novos pontos finais aparecem um sobre o outro e um deles é selecionado.
  3. Use a ferramenta 'Seleção direta' para ajustar o novo ponto âncora ou segmento de caminho.

Abrir um caminho usando o painel 'Pathfinder'

  1. Selecione o caminho fechado.
  2. Para abrir o painel 'Pathfinder', escolha 'Janela' > 'Objeto e layout' > 'Pathfinder'.
  3. Clique em 'Abrir caminho' no painel 'Pathfinder'.

Suavizar caminhos

Use a ferramenta 'Suavizar' para remover o excesso de ângulos de um caminho existente ou de uma seção do caminho. A ferramenta 'Suavizar' mantém a forma original do caminho o mais próximo possível. Normalmente, os caminhos suavizados têm menos pontos, o que pode facilitar a sua edição, exibição e impressão.

Suavizar caminhos
Caminho antes e depois de usar a ferramenta 'Suavizar'

  1. Selecione o caminho.
  2. Selecione a ferramenta Suavizar.

    Observação:

    Se a ferramenta Caneta estiver selecionada, mantenha a tecla Alt (Windows) ou Option (Mac OS) pressionada para alterar temporariamente a ferramenta Caneta para a ferramenta Suavizar.

  3. Arraste a ferramenta ao longo do comprimento do segmento de caminho que deseja suavizar.
  4. Continue a suavizar até que o traçado ou caminho tenham a suavidade desejada.
  5. Para alterar a quantidade de suavização, clique duas vezes na ferramenta Suavizar e defina as seguintes opções:

    Fidelidade

    Determina o quanto as curvas podem se afastar do movimento do ponteiro antes que você tenha de modificar o caminho. Com valores de Fidelidade menores, as curvas serão mais compatíveis ao movimento do ponteiro, resultando em ângulos mais nítidos. Com valores de 'Fidelidade' maiores, o caminho ignorará pequenos movimentos do ponteiro, resultando em curvas mais suaves. O intervalo do valor de pixel é de 0,5 a 20 pixels.

    Suavidade

    Controla a quantidade de suavização aplicada quando você usa a ferramenta. A suavidade pode variar de 0% a 100%. Quanto maior o valor, mais suave fica o caminho.

    Manter selecionado

    Determina se o caminho deve permanecer selecionado depois que você suavizá-lo.

Alterar a forma de caminhos ou objetos fechados

  1. Com a ferramenta Seleção direta , escolha uma destas opções:
    • Arraste em torno dos pontos âncora que deseja selecionar.

    • Mantenha pressionada a tecla Shift e clique nos pontos âncora a serem selecionados.

  2. Posicione o ponteiro sobre o ponto âncora ou sobre o segmento de caminho que deverá agir como foco (ou seja, um ponto que atrai os segmentos de caminho selecionados) e clique no ponto âncora ou no segmento de caminho.
  3. Arraste os pontos âncora destacados para ajustar o caminho. O número de movimentos de determinado segmento de caminho está relacionado à sua distância de um ponto âncora destacado:
    • Os pontos selecionados que agem como foco serão movidos com a ferramenta 'Seleção' durante a ação de arrastar.

    • Os outros pontos selecionados serão movidos junto com o foco arrastado.

    • A alteração da forma afeta apenas os pontos âncora selecionados.

Sobre a ferramenta Posição

A ferramenta Posição não está disponível no InDesign CS5. Em seu lugar, você pode usar a ferramenta Seleção para selecionar e manipular o quadro ou o conteúdo contido no quadro. Consulte Selecionar objetos.
