Attribute wie Farben, Text, Abstände, Komponentenzustände, Interaktionshervorhebungen in Design-Spezifikation anzeigen und auswerten.

In einem freigegebenen Design-Spezifikations-Link können Sie den Prototyp anzeigen und testen, Kommentare und Feedback kontextbezogen hinzufügen und Abstände und Design-Spezifikations-Informationen abrufen.

Registerkarten im Design-Spezifikations-Link
Registerkarten im Design-Spezifikations-Link

Der Design-Spezifikations-Link wird standardmäßig im Prototypmodus geöffnet. Um Eigenschaften und technische Daten abzurufen, klicken Sie in der Randleiste rechts auf das Symbol .

Wenn Sie zur Registerkarte mit den Design-Spezifikationen wechseln, können Sie auf der Arbeitsfläche Elemente auswählen und Attribute wie Farben, Text, Abstände, Zustände und andere Eigenschaften im Eigenschafteninspektor abrufen.

Über das {}-Symbol können Sie zur Registerkarte für Variablen wechseln. Diese Registerkarte ist verfügbar, wenn der Designer einen Design-Spezifikations-Link fürs Web veröffentlicht. Definiert der Designer Variablennamen für Farben und Zeichenformate, können Sie die Designtoken-Informationen auf dieser Registerkarte anzeigen.

Im Folgenden wird erläutert, wie Sie die Attribute in einer Design-Spezifikation anzeigen und zuordnen.

Ansicht „Bildschirmdetails“

Wenn Sie auf eine stelle außerhalb einer Zeichenfläche klicken, befinden Sie sich in der Ansicht „Bildschirmdetails“. In dieser Ansicht können Sie den Bildschirm und Details wie Interaktionshervorhebungen überprüfen.

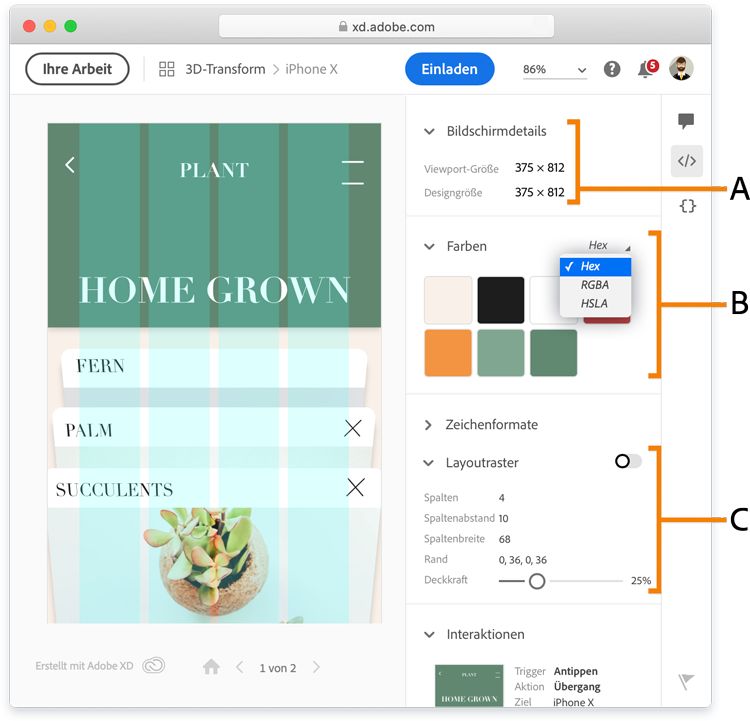

Bildschirmdetails und Eigenschaften

A. Bildschirmdetails: Zeigt die Abmessungen des Bildschirms an.

B. Farben: Für den Export markierte Farben anzeigen.

C. Eigenschaften des Layoutrasters: Hier können Sie in die Rasteranzeige umschalten.

Mit dem Regler „Deckkraft“ können Sie die Transparenz der Farben ändern.

Hinweis:

Wenn Sie in der XD App eine Ebene für den Export markieren, werden die in dieser Ebene verwendeten Farben nicht in der Ansicht „Bildschirmdetails“ angezeigt.

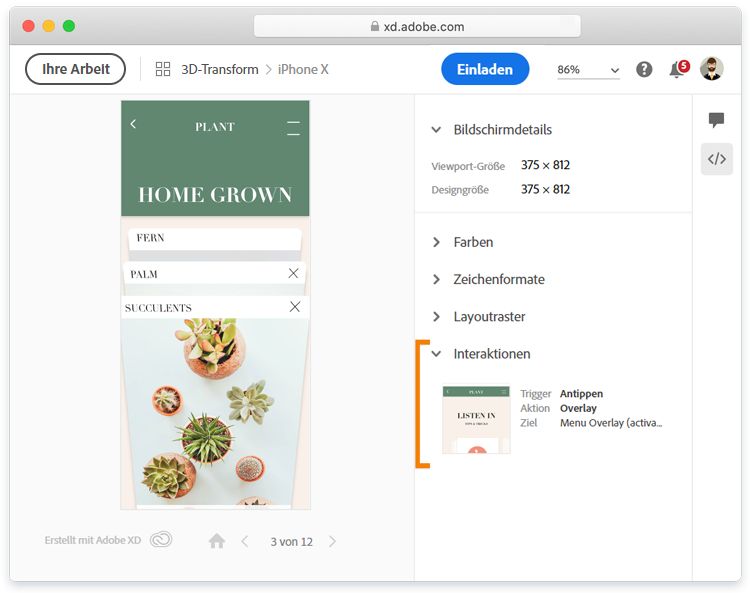

Overlays

Klicken Sie auf Interaktionshervorhebungen, um Zeichenflächendetails, Stile, Design- und Viewport-Größe, Overlay-Position, Farben, Zeichenformate und Informationen zum Ziel des angewendeten Overlays anzuzeigen.

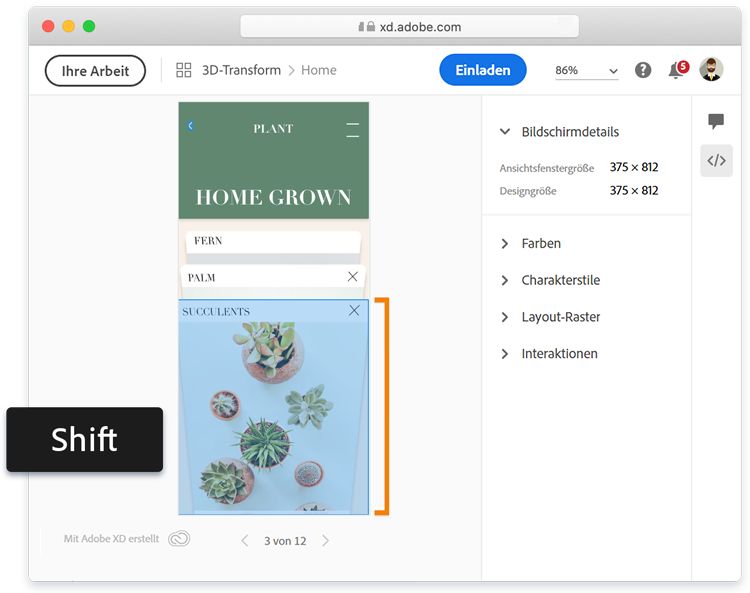

Interaktionshervorhebungen

Halten Sie die Umschalttaste gedrückt, um die Interaktionshervorhebungen anzuzeigen. Um sie auszuwerten, klicken Sie im Bereich „Interaktionen“ auf das angezeigte Artefakt oder klicken Sie bei gedrückter Umschalttaste auf die Interaktionshervorhebungen.

Ansicht „Ebenendetails“

Wenn Sie auf einer Zeichenfläche eine Ebene auswählen, wechseln Sie zur Ansicht „Ebenendetails“. Im Eigenschafteninspektor werden der Ebenennamen und Eigenschaften wie Abmessungen und Aussehen angezeigt.

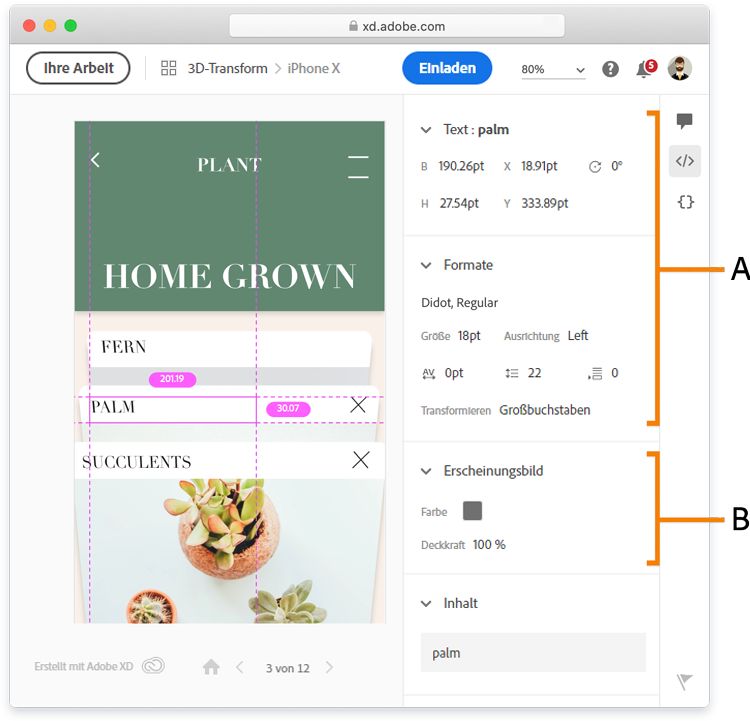

Text und Erscheinungsbild

A. Texteigenschaften: Wählen Sie eine Textzeile aus, um Texteigenschaften in den Standardeinheiten px, pt oder dp anzuzeigen.

B. Erscheinungsbild: Sie können Farben anzeigen, die in einem Objekt oder Text im Bereich „Erscheinungsbild“ verwendet werden.

Formen

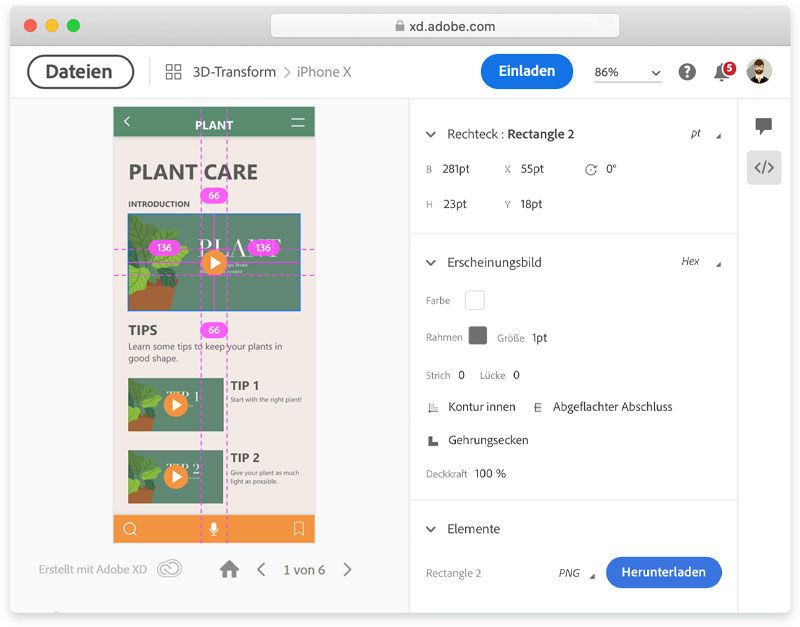

Formen auswerten

Wählen Sie eine Form aus, um die folgenden Attribute dieser Form auszuwerten:

  • Breite, Höhe und Drehung
  • Erscheinungsbildattribute wie Farben, Rahmengröße, Striche, Lücken, Konturen und Deckkraft

Bilder

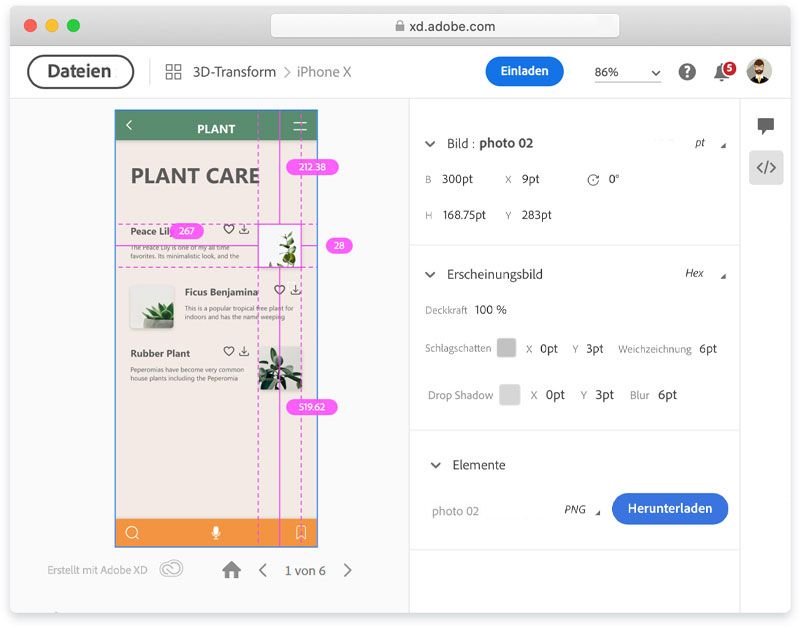

Bilder auswerten

Wählen Sie ein Bild aus, um die folgenden Attribute des Bilds auszuwerten:

  • Breite, Höhe und Drehung
  • Deckkraft

Videos

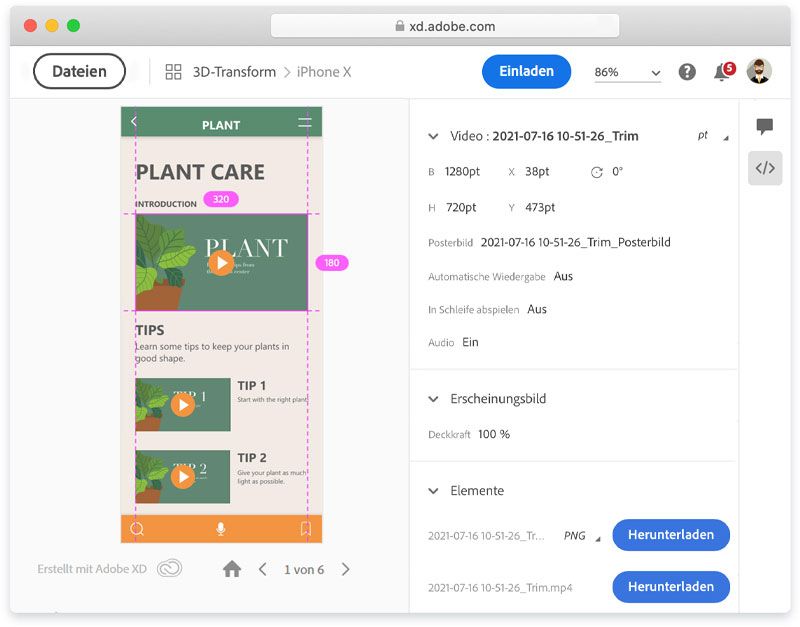

Video auswerten

Wählen Sie ein Video aus, um die folgenden Attribute des Videos auszuwerten:

  • Breite, Höhe und Drehung
  • Name des Posterbilds
  • Automatische Wiedergabe, Wiedergabeschleife und Audioeinstellungen
  • Wenn das Video geschnitten werden soll, wird hier die Zeit angegeben, zu der der Videoclip beginnen und enden soll
  • Deckkraft

Lottie-Animationen

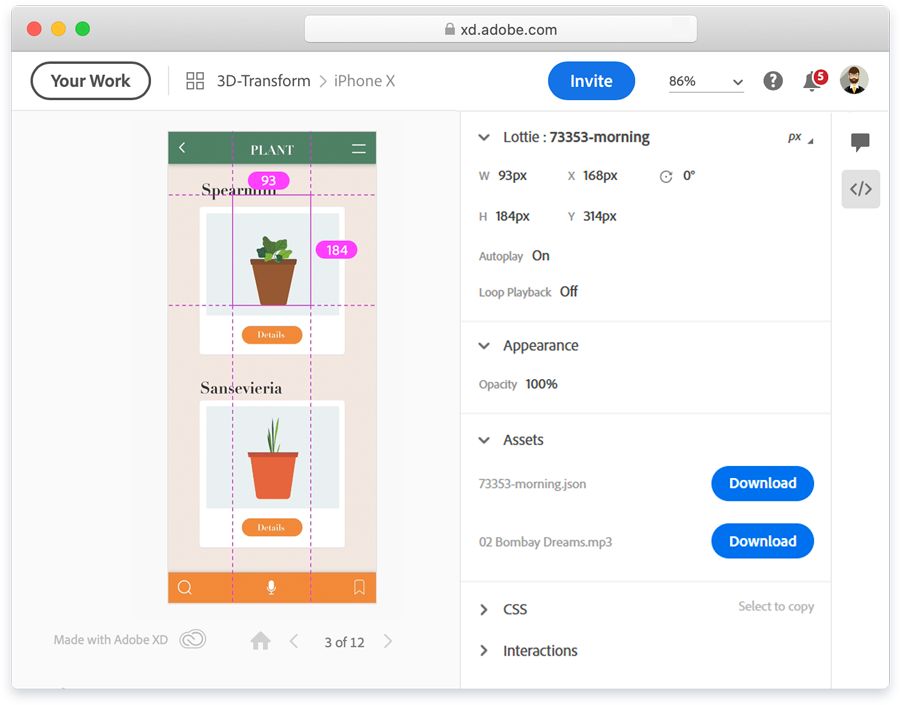

Video auswerten

Wählen Sie eine Lottie-Animation aus, um die folgenden Attribute dieser Lottie-Animation auszuwerten:

  • Breite, Höhe und Drehung
  • Einstellungen für automatische Wiedergabe und Wiedergabeschleife
  • Deckkraft
  • CSS-Eigenschaften
  • Interaktionen

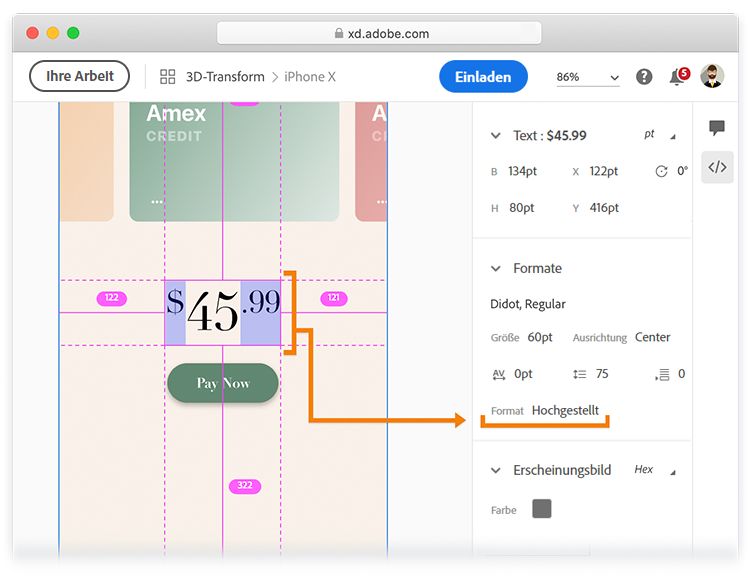

Abschnittstext

Abschnittstext

Bewegen Sie den Mauszeiger über Textabschnitte innerhalb eines Textelements, um ähnliche Textabschnitte innerhalb des Textelements hervorzuheben.

Hyperlinks

Objekt-Hyperlinks

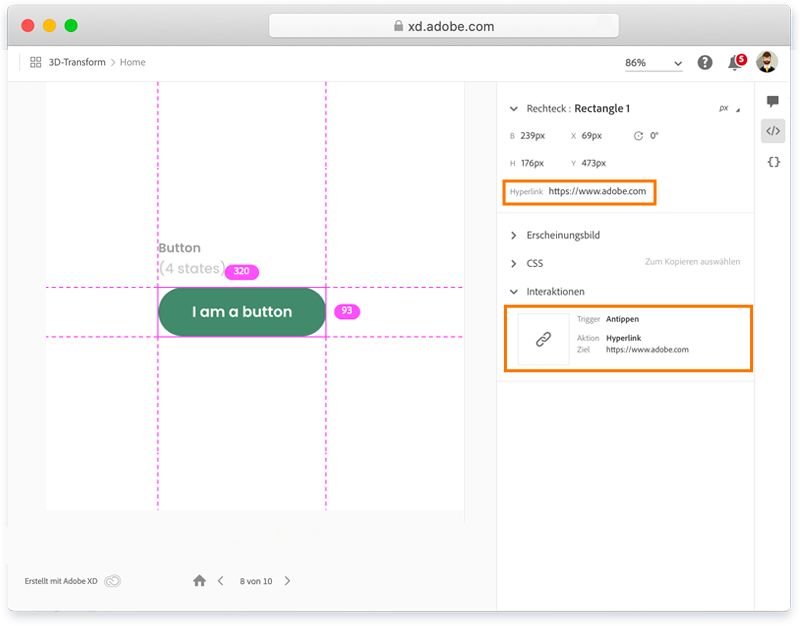

Objekt Hyperlinks untersuchen

  • Wenn Sie ein Objekt auf einer Zeichenfläche auswählen, sehen Sie im Eigenschafteninspektor im Bereich Interaktionen alle seine Hyperlinks.
  • Bewegen Sie den Mauszeiger über einen Hyperlink im Bereich „Interaktionen“, um das zugehörige Objekt auf der Zeichenfläche zu identifizieren.
  • Um eine Hyperlink-URL in die Zwischenablage zu kopieren, klicken Sie im Bereich „Objektdetails“ auf den Hyperlink.
  • Wenn Sie auf einen Hyperlink im Bereich „Interaktionen“ klicken, wird der Link geöffnet. Um die Hyperlink-URL aus dem Bereich „Interaktionen“ zu kopieren, klicken Sie mit der rechten Maustaste darauf.
  • Wenn Sie im Bereich „Interaktionen“ auf einen Hyperlink klicken, der ein anderes Protokoll als https oder mailto, kein Protokoll oder eine ungültige Domain hat, wird die URL nicht geöffnet. Sie erhalten eine Fehlermeldung am unteren Rand des Bildschirms.
  • Wenn mehrere Hyperlink-Interaktionen für ein Objekt definiert sind, können Sie diese nicht aus dem Bereich „Objektdetails“ kopieren. Klicken Sie mit der rechten Maustaste auf die Hyperlinks im Abschnitt Interaktionen, um sie zu kopieren.

Text-Hyperlinks

Text-Hyperlinks inspizieren

  • Wenn Sie ein Textobjekt auf einer Zeichenfläche auswählen, werden im Eigenschafteninspektor (sowohl im Bereich „Interaktionen“ als auch im Bereich „Objektdetails“) alle Hyperlink-Interaktionen angezeigt, die für dieses Objekt als Ganzes definiert wurden.
  • Sie können Hyperlink-Interaktionen, die für das Textobjekt definiert wurden, wie alle anderen Objekt-Hyperlinks untersuchen.
  • Wenn Sie Text (Teilbereichstext) innerhalb des Objekts markieren und dieser Text einen separaten Hyperlink enthält, wird die URL dieses Hyperlinks im Bereich „Objektdetails“ angezeigt. Im Abschnitt Interaktionen werden jedoch weiterhin Hyperlinks und andere für das Objekt definierte Interaktionen angezeigt.
  • Um eine Hyperlink-URL für einen Teilbereich in die Zwischenablage zu kopieren, klicken Sie im Bereich „Objektdetails“ auf diese URL.

Mehr über Hyperlinks in XD erfahren Sie unter Hyperlinks erstellen.

Codefragmente

CSS-Code

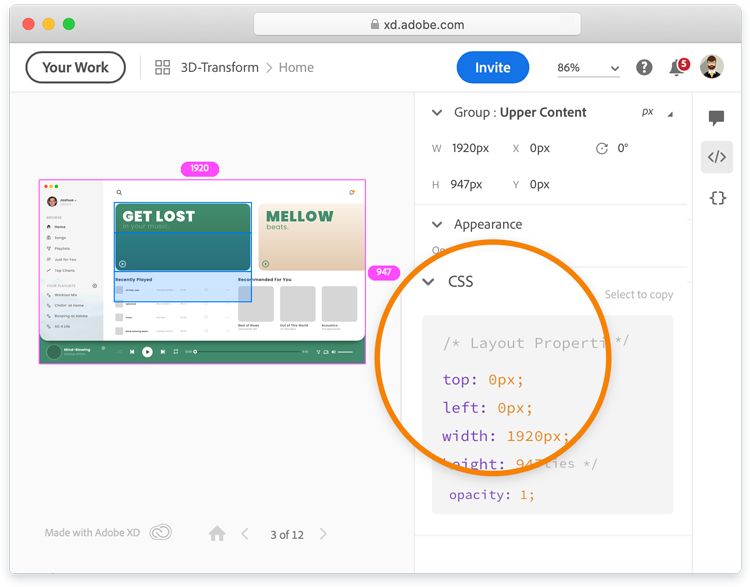

CSS-Code inspizieren

  • Um den CSS-Code zu generieren, wählen Sie in der XD-App Export für Web in Freigeben > Entwicklung und veröffentlichen die Design-Spezifikationen.
  • Sie können CSS-Code aus Ihrem Design im Bereich „CSS“ anzeigen und kopieren.
  • Um das Codefragment zu kopieren, ziehen Sie das Codefragment auf Ihren Code-Editor, um es dort einzufügen.

HTML-Code

Prüfen Sie den HTML-Code von Lottie und dem Video

  • Um den HTML-Code für Lottie- und Videodateien zu generieren, wählen Sie in der XD-App Export für Web in Freigeben > Entwicklung und veröffentlichen Sie die Design-Spezifikationen.
  • Sie können den HTML-Code aus dem HTML-Bereich des Eigenschafteninspektors kopieren.
  • Um das Codefragment zu kopieren, ziehen Sie das Codefragment auf Ihren Code-Editor, um es dort einzufügen.

Komponentenzustände

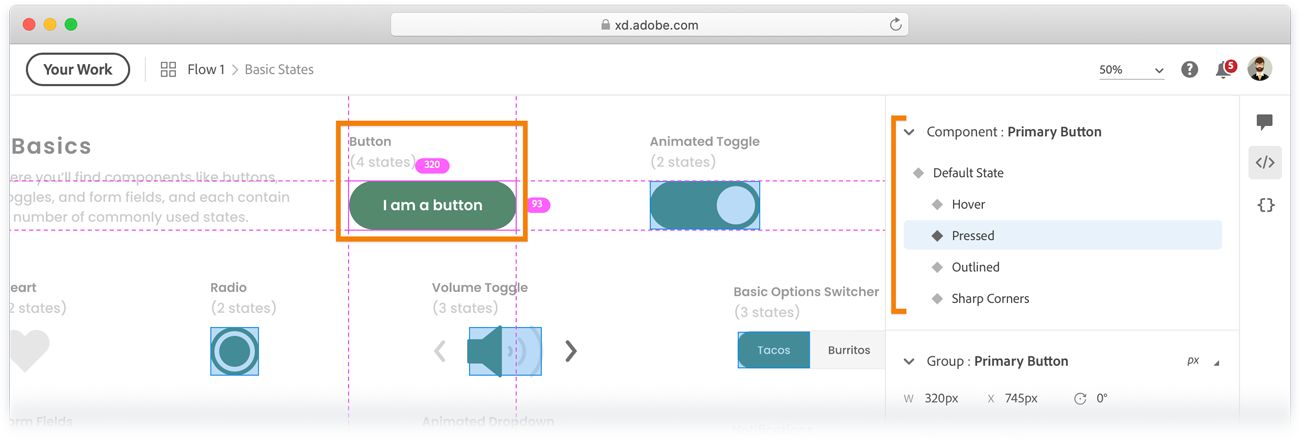

Komponentenzustände in Design-Spezifikationen
Komponentenzustände in Design-Spezifikationen

  • Wählen Sie ein Objekt auf der Zeichenfläche aus. Wenn es sich bei dem ausgewählten Objekt um eine Komponente handelt, können Sie seine verschiedenen Zustände überprüfen.
  • Um die verschiedenen Zustände der ausgewählten Komponente auf der Zeichenfläche anzuzeigen, klicken Sie im Eigenschafteninspektor auf die Optionen in der Liste „Komponente“.
  • Im Bereich „Interaktionen“ können Sie alle Interaktionen anzeigen, die mit dem aktiven Zustand der ausgewählten Komponente verbunden sind.

  • Klicken Sie auf den inaktiven Zustand der Komponente in der Liste, um die Zustände auf der Zeichenfläche und ihre Interaktionen anzuzeigen.
    „Objektdetails“
  • Wenn bei einem langen Komponentenname nur einen Teil davon zu sehen ist, wählen Sie den Namen im Eigenschafteninspektor aus, um ihn zu kopieren.
Hinweis:

Sie können alle Zustände einer herunterladbaren Komponente herunterladen. Wenn der Designer in XD mehrere Instanzen einer Komponente für den Export markiert, wird nur die im Bedienfeld „Ebenen“ zuletzt platzierte Instanz exportiert.

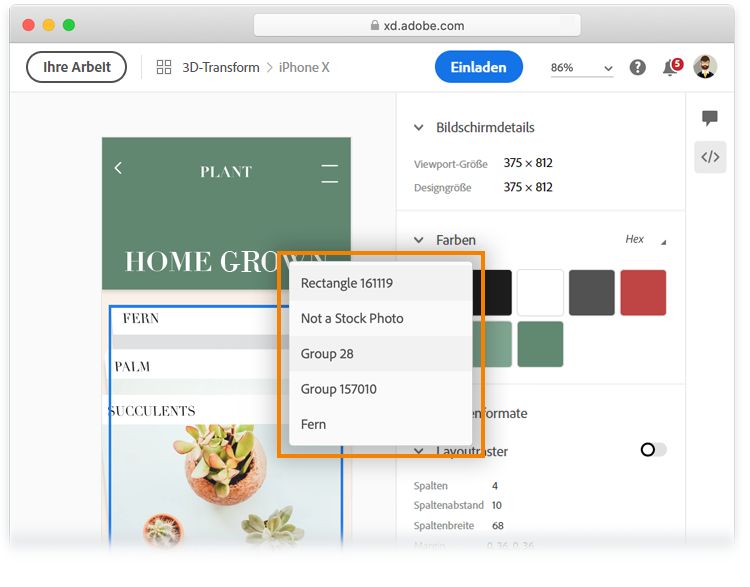

Ausgeblendete Ebenen

Ausgeblendete Ebenen

  • Führen Sie den Mauszeiger auf den jeweiligen Bereich und klicken Sie mit der rechten Maustaste, um die Liste der Ebenen und die Kontextinformationen an diesem Pixelpunkt anzuzeigen.
  • Wenn bei einem langen Gruppenname nur einen Teil davon zu sehen ist, wählen Sie den Namen im Eigenschafteninspektor aus, um ihn zu kopieren.

Weitere Informationen

Das folgende Video zeigt, wie sich in XD Design-Spezifikationen auswerten lassen.
Dauer: 8 Minuten


Wie geht’s weiter?

Sie wissen jetzt, wie Sie Design-Spezifikationen anzeigen und auswerten. Lernen Sie als Nächstes, wie Sie Design-Spezifikationen überprüfen und Elemente aus Design-Spezifikationen extrahieren.
