Festlegen fester Innenabstände für Komponenten und Gruppen

Anhand fester Innenabstände inhaltsbasierte Layouts wie Schaltflächen, Dropdown-Listen, QuickInfos oder modale Dialogfelder erstellen

In Adobe XD können Sie feste Werte für die Innenabstände von Gruppen oder Komponenten mit Zuständen festlegen und bei Änderungen an den Inhalten den Hintergrund automatisch skalieren lassen.

Dadurch vereinfacht sich das Erstellen von Schaltflächen, Dropdown-Listen, QuickInfos oder modalen Dialogfeldern und Designprobleme werden verringert.

1
Mithilfe von Innenabständen lassen sich inhaltsbasierter Layouts erstellen

Im Gegensatz zu Responsive Resize, das beim Ändern der Größe einer gesamten Gruppe angewendet wird, werden Innenabstände angewendet, wenn Sie Inhalte innerhalb einer Gruppe ändern.

Eine manuelle Größenänderung ist nicht mehr erforderlich, die neue Methode sorgt für Flexibilität und schnellere Workflows.

Mit Innenabständen arbeiten

Der Innenabstand ist der Abstand zwischen dem sichtbaren Hintergrund und der durch einen gedehnten Hintergrund identifizierten Kante der Inhalte auf jeder Seite.

XD erkennt den Hintergrund automatisch, wenn

  • auf der untersten Gruppen- oder Komponentenebene eine Form, Gruppe oder boolesche Gruppe positioniert wird und
  • andere Elemente die unterste Ebene überlappen.
Innenabstand
Gleiche Abstandswerte für alle Richtungen

Um die Größe des Hintergrunds eines Objekts genau zu steuern, legen Sie die Abstände folgendermaßen fest:

  1. Aktivieren Sie im Eigenschafteninspektor den An-/Aus-Schalter für Abstand, damit die Innenabstände aktiviert sind.
  2. Aktivieren Sie je nach Bedarf das Symbol Gleicher Abstand für alle Richtungen bzw. Unterschiedlicher Abstand für jede Richtung und geben Sie die gewünschten Abstandswerte ein.
1

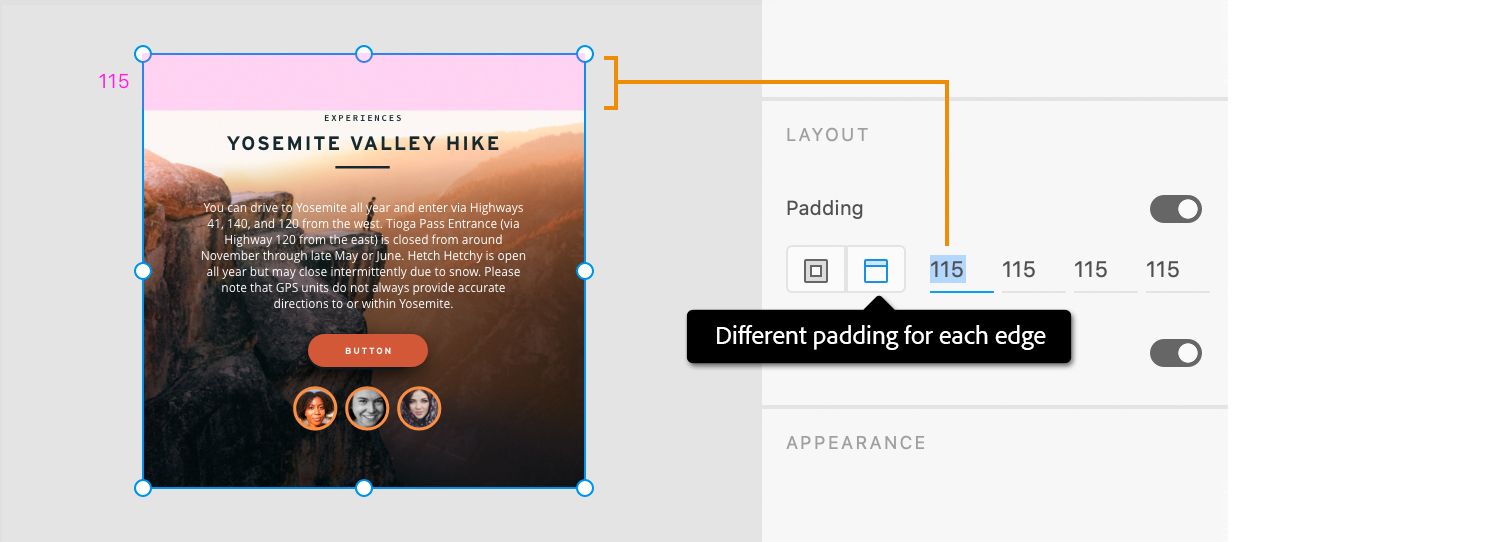

Unterschiedliche Abstandswerte für jede Richtung

Sie können die Option Abstand nur anzeigen, wenn das Hintergrundelement der Ebenenstruktur als letztes in der Gruppe positioniert ist und andere Objekte überlappt.

Wenn Sie den Inhalt innerhalb einer Gruppe oder Komponente verschieben oder seine Größe ändern, ermittelt XD den Hintergrund, berechnet die Abstandswerte und aktualisiert sie im Eigenschafteninspektor.

In der Gruppe oder Komponente werden die aktualisierten Werte übernommen und die Größe des Hintergrunds wird automatisch angepasst. Wenn eine Gruppe oder Komponente keinen sichtbaren Hintergrund hat, wird der Abstandswert auf 0 gesetzt.

Möchten Sie die Abstandswerte ändern?

Sie haben folgende Möglichkeiten, um die Einstellungen zu ändern:

  • Aktualisieren Sie die vorhandenen Abstandswerte im Eigenschafteninspektor.
  • Um die Größe des Innenabstands auf der Arbeitsfläche zu ändern, drücken Sie die Taste  `  und führen Sie den Mauszeiger über den Innenrand und ziehen Sie.
  • Um die Abstandswerte für eine Gruppe oder Komponente zu aktualisieren, ändern Sie die Größe manuell oder verschieben den Hintergrund auf der Arbeitsfläche.
  • Um alle Abstandswerte zu bearbeiten, drücken Sie Umschalt + `.
  • Um gegenüberliegende Abstandswerte zu bearbeiten, drücken Sie Alt + `.

Beispiele

Wenn Sie die Abstandswerte erhöhen, erstellt XD einen unsichtbaren Abstand, der sich in den Prototypen bei Logos als fester Freiraum auswirkt und bei Schaltflächen als größerer Antippbereich.

  • Sie möchten die Beschriftung einer Schaltfläche ändern? Geben Sie den neuen Text ein, und die Größe der Schaltfläche wird angepasst.
  • Sie möchten mehr Zeilen für eine Dropdown-Liste festlegen? Verwenden Sie ein Wiederholungsraster, um weitere Zeilen innerhalb einer Gruppe zu erstellen. Beachten Sie, dass die Größe des Hintergrunds mit dem Wiederholungsraster angepasst wird.
Wiederholungsraster und Innenabstand
Auch bei Wiederholungsrastern können Sie Innenabstände festlegen

Komponenten mit Zuständen auffüllen

Komponenten erben das Abstandsverhalten von ihrer Primärkomponente. Das bedeutet, dass die für die Primärkomponente festgelegten Abstandswerte über die Instanzen oder Zustände hinweg synchronisiert werden.

Die Abstandswerte werden überschrieben, wenn

  • Sie die Abstandswerte in einer Komponenteninstanz und in der Primärkomponente ändern oder
  • die Instanz ihre Abstandswerte nicht aktualisiert.

Was Sie noch beachten sollten

  • Beim Aktivieren der Innenabstände:
    • Alle Instanzen von Komponenten oder Zuständen erben automatisch die für die Primärkomponente oder den Standardzustand festgelegte Eigenschaft, die allerdings nicht lokal modifiziert werden kann.
    • Die Option In den Hintergrund auf der Arbeitsfläche positioniert ein beliebiges Element in einer Gruppe oder Komponente direkt über dem Hintergrund der Gruppe.
  • Handelt es sich bei dem Hintergrund um eine boolesche Gruppe, Maske oder Komponente, werden Responsive-Resize-Regeln angewendet, um die Größe des Objekts zu ändern.
  • Wenn Sie einen Hintergrund löschen, wertet XD die Gruppe aus und wandelt die nächste potenzielle Ebene automatisch in einen Hintergrund um und aktualisiert die Abstandswerte. Wenn keine Hintergrundebene vorhanden ist, werden die Abstandswerte auf 0 zurückgesetzt.

Einschränkungen

  • Komponenten und Punkttext können nicht als Hintergrund für eine Gruppe oder Komponente fungieren.
  • Im Prototypmodus werden Abstände nicht animiert, wenn innerhalb des Designinhalts der Zustand Hover oder Antippen verwendet wird.

Beispiele und Beispieldateien

Sie möchten die Beschriftung einer Schaltfläche ändern ohne dass die Beschriftung über die Schaltfläche hinausragt?

1
Beispieldateien

  1. Laden Sie in XD die Beispieldatei für eine Schaltfläche herunter und öffnen Sie sie.
  2. Wählen Sie das Objekt und dessen Hintergrund aus.
  3. Um Hintergrund und Inhalt der Schaltfläche zu steuern, aktivieren Sie die Option Abstand im Eigenschafteninspektor.
  4. Wählen Sie je nach Designanforderungen die geeigneten Abstandsoptionen
    aus.

Weitere Informationen

Wie geht’s weiter?

Jetzt haben Sie die Grundlagen der Arbeit mit Abständen kennengelernt. Lernen Sie als Nächstes, wie Sie interaktive Designs oder Prototypen erstellen und sie für Stakeholder wie Entwickler oder Designer-Kollegen freigeben.
