關於 Shaper 工具

Shaper 工具可協助您透過繪製、堆疊形狀並將各種形狀放置在一起,將這些形狀加以結合、合併、刪除或移動,以建立複雜、優美的設計。透過視覺上非常直觀的簡單手勢,執行先前可能需要數個動作才可達成的操作。

使用 Shaper 工具將自然手勢轉換為向量形狀。透過滑鼠或易於使用的觸控裝置來建立多邊形、矩形或圓形。您繪製的形狀會成為即時外框。此功能在傳統工作區與專門的觸控工作區都能使用。

使用 Shaper 工具 (繪製形狀)

  1. 在 Illustrator 工具箱中,按一下「Shaper」工具 (Shift +N)。

  2. 在文件中繪製形狀。例如,粗略繪製一個矩形、圓形、橢圓、三角形或其他多邊形。

  3. 您繪製的形狀會轉換為清晰的幾何形狀。建立的形狀為即時形態,且可以完整編輯,就像是任何即時外框依樣。

    將自創的手勢轉換為清晰的向量形狀
    將自創的手勢轉換為清晰的向量形狀

使用 Shaper 工具 (建立或刻出形狀)

  1. 執行下列任一項作業:

    • 選取文件中一些重疊的形狀
    • 使用工具繪製重疊的形狀
    • 使用 Shaper 工具 (Shift + N),以快速繪製矩形、圓形或多邊形
  2. 如果尚未選取形狀,請選取「Shaper」工具 (Shift + N)。

  3. 使用滑鼠 (在非觸控裝置上) 或手指,在您想要合併、刪除或消除的區域中進行塗抹。

    下列規則可決定遭到消除或合併的形狀部分,以及合併之形狀的顏色:

    • 如果在一個形狀內塗抹,則該區域會遭到消除。
    • 如果在兩個或多個形狀的交疊區域塗抹,則交疊的區域會遭到消除
    • 如果塗抹源自於上層的形狀:
      • 則非交疊區域至交疊區域的上層形狀會遭到消除。
      • 交疊區域至非交疊區域的形狀會遭到合併,而合併區域的顏色會是原塗抹點的顏色。
    • 如果塗抹源自於下層的形狀:
      • 則非交疊區域至交疊區域的形狀會遭到合併,而合併區域的顏色會是原塗抹點的顏色。
    使用 Shaper 工具的塗抹動作範例
    (左) 塗抹動作及 (右) 產生的 Shaper Group

選取 Shaper Group 中的形狀

即便部分形狀遭到消除或合併,您仍可編輯 Shaper Group 中的所有形狀。下列動作可讓您選取個別形狀或群組:

臉型選取模式

  1. 選取「Shaper」工具。

  2. 點選或按一下「Shaper Group」。選取「Shaper Group」後,會出現使用「箭頭 Widget」的邊框

  3. 再次點選形狀 (或個別形狀,如果個別形狀存在的話)。您現在已進入臉型選取模式。

  4. 如果 Shaper Group 包含合併的形狀,則臉部的形狀會呈現纏結的狀態。您可以變更形狀的填色。

    臉型選取模式
    臉型選取模式

結構模式

  1. 若選取某個「Shaper Group」,請執行下列任一動作:

    • 點選或按一下「箭頭 Widget」後,其箭頭會朝上
    • 按兩下某個形狀。
    • 按一下某個形狀的筆畫。
  2. 選取一個基本的物件後,您可以修改其任何屬性或外觀。

    Illustrator 中的結構模式
    結構模式

從 Shaper Group 中移除形狀

  1. 執行必要步驟以進入結構模式。
  2. 將形狀拖放至邊框外。

關於形狀建立程式工具

「形狀建立程式」工具 是一種互動式工具,藉由合併和擦除較簡單的形狀來建立複雜的形狀。它適用於簡單和複合路徑。

它會直觀地將選取的圖稿邊緣和區域反白,此圖稿可以被合併來形成新的形狀。邊緣定義為路徑的一部分,此路徑不與選取物件的任何其他路徑交集。區域是由邊緣所包圍的封閉區域。

此工具預設為合併模式,可讓您合併路徑或區域。您也可以按下 Alt (Windows) 或 Option (Mac) 鍵切換為擦除模式,來刪除任何不想要的邊緣或區域。

如需有關使用形狀建立程式工具建立新形狀的視訊,請參閱 www.adobe.com/go/lrvid5203_ai_tw

設定形狀建立程式工具選項

您可以設定和自訂各種選項 (例如間隙偵測、上色來源以及反白),來取得所需的合併功能和較佳的視覺反饋。

在「工具」面板中按兩下「形狀建立程式工具」圖示,在「形狀建立程式工具選項」對話框中設定這些選項。

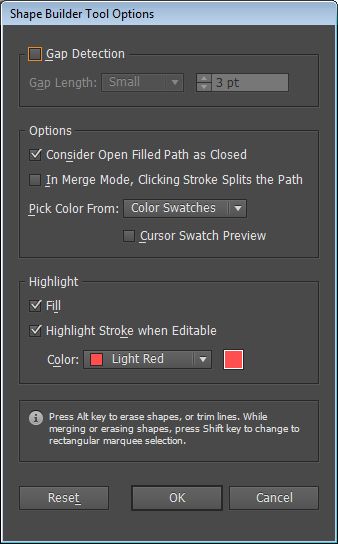

「形狀建立程式工具選項」對話框
「形狀建立程式工具選項」對話框

間隙偵測

使用「間隙長度」下拉式清單設定間隙長度。可用的值為「小 (3 點)」、「中 (6 點)」以及「大 (12 點)」。

如果您要提供準確的間隙長度,請選取「自訂」核取方塊。

當您選取間隙長度時,Illustrator 只會尋找接近指定間隙長度值的間隙。請確保間隙長度值接近 (大約為) 圖稿的實際間隙長度。您可以藉由提供不同的間隙長度值,來檢查是否偵測到間隙,直到偵測到圖稿中的間隙為止。

例如,如果您將間隙長度設定為 12 點,而您需要合併的形狀包含 3 點的間隙,Illustrator 可能偵測不到該間隙。

間隙偵測
反白的區域顯示偵測到的間隙,並且視為一個區域

將開放的填色路徑視為封閉

如果已選取此選項,會為開放路徑建立隱藏邊緣,製作一個區域。當您按一下該區域內時,即會建立形狀。

在「合併模式」中,按一下「筆畫分割路徑」

請選取核取方塊,在「合併模式」中,按一下「筆畫分割路徑」。此選項可讓您將上層路徑分割為二。您按一下的邊緣會建立第一個路徑,而上層路徑 (第一個路徑除外) 的其餘部分則為第二個路徑。如果選取此選項,則指標會在分割路徑時變更。

選取顏色來源

您可以從顏色色票或已存在圖稿中的顏色,選擇要替物件填色的顏色。使用「選取顏色來源」下拉式清單,選取「色票」或「圖稿」選項。

如果選取「色票」選項,您會看到「游標色票預視」選項。您可以選取「游標色票預視」核取方塊,來預視並選取顏色。當您選取此選項時,會提供「即時上色」樣式的游標色票。它允許循環 (使用方向鍵),並從色票面板選取顏色。

備註: 即使「游標色票預視」已停用,您仍可以使用方向鍵逐一查看。

若要變更筆畫的顏色,請將指標移至物件的邊緣,反白並變更筆畫的顏色。只有選取選項「在「合併模式」中,按一下「筆畫分割路徑」」時,此選項才有作用。

您可以指向文件上的任一位置,就可選取區域的填色顏色。

備註: 合併時不會顯示「游標色票預視」,以確保形狀清晰可見。

如果您選取「圖稿」選項,Illustrator 在合併的物件上使用的規則,與其他圖稿樣式所使用的規則相同。如需詳細資訊,請參閱使用形狀建立程式工具建立形狀中的步驟 6。

填色

預設選取「填色」核取方塊。如果選取此選項,則可以合併的路徑或區域,會在滑鼠移過選取的路徑時以灰色反白。如果沒有選取此選項,則選取的區域或路徑正常顯示。

可編輯時反白筆畫

如果選取此選項,Illustrator 會反白您可以編輯的筆畫。可編輯的筆畫,會以您從「顏色」下拉式清單中選擇的顏色顯示。
