使用功能強大的「形狀」工具即可快速繪製向量形狀。大部形狀都是即時顯示的，這表示您可以對其進行動態調整，只要使用形狀上的控制 Widget 或是「變形」面板中可用的控制項即可，無需切換工具。

建立和修改即時外框

使用下列任一個工具繪製即時形狀：

矩形工具 ()
圓角矩形工具 ()
橢圓工具 ()

多邊形工具 ()
Shaper 工具 ()
線條區段工具 ()

註解：

若您要在選取物件時檢視邊界方框，請確認您已將設定設為顯示邊界方框 (「檢視 > 顯示邊界方框」)。
若您要在選取任何形狀時檢視螢幕上的控制 Widget，請選取任何即時形狀繪圖工具，並確定您已在「控制」面板中將設定值設為「顯示形狀 Widget」()。

使用下列形狀上的控制 Widget 來修改即時形狀：

縮放即時形狀	旋轉即時形狀

若要縮放即時形狀，請拖曳八個邊界方框控制點的任何一個。

若要旋轉即時形狀，請將游標移離轉角，直到您看到「旋轉」圖示 ()，然後加以拖曳。

移動即時形狀	建立圓形圖形狀

若要移動即時形狀，請使用中心點 Widget 將其拖曳至所要的區域。

若是橢圓形，請拖曳其中一個圓形圖 Widget 以建立圓形圖形狀。

新增或移除多邊形的邊數	變更即時形狀的圓角半徑

若要變更多邊形的邊數，請拖曳其邊長 Widget。

拖曳任何一個轉角 Widget 以變更即時形狀的圓角半徑。

註解：

將轉角 Widget 拖曳到最大極限時，圓角預覽會以紅色顯示。
若要循環顯示轉角樣式，例如「圓角」、「反轉圓角」和「凹槽」，請在拖曳 Widget 時對轉角 Widget 使用 Alt 鍵 (Windows) 或 Option 鍵 (macOS)，或是按向上和向下方向鍵。
若要存取「轉角」選單來自訂外觀和圓角屬性，請使用「直接選取」工具對 Widget 連按兩下。如需詳細資料，請參閱使用即時尖角。
若要編輯個別轉角，請使用「直接選取」工具，然後按一下轉角的錨點進行修改。

您可以使用「控制」面板、「屬性」面板或「變形」面板 (「Window > 變形」) 來修改形狀。如需詳細資料，請參閱即時形狀屬性。

註解：

您可以對任何轉角 Widget 連按兩下以開啟「變形」面板。
若要指定在您建立即時形狀時是否要顯示「變形」面板，請使用「變形」面板選單中的「建立形狀時顯示」選項。
不論選取哪個工具，一旦選取相同類型的形狀，「變形」面板中的編輯屬性便會修改選取的圖稿。

指定即時形狀選項

若要檢視或編輯即時形狀的屬性，請執行下列任一項動作：

對任何轉角 Widget 連按兩下，或選擇「Window > 變形」即可開啟「變形」面板。

在「屬性」面板 (「Window > 屬性」) 的「變形」區段中按一下「更多選項」() 按鈕。

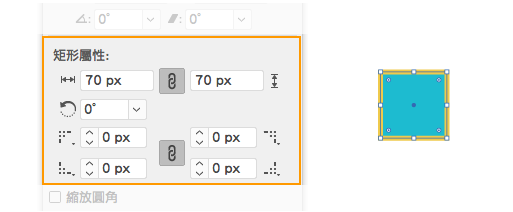

A. 變形面板 B. 屬性面板

矩形/圓角矩形

寬度/高度: 指定矩形的高度或寬度。所有轉角都會維持不變，半徑也不會改變。
矩形角度：使用縮放/旋轉 Widget 來旋轉矩形。
圓角類型：指定矩形任何圓角的類型。
圓角半徑：針對每個矩形圓角，使用「變形」面板中的步進控制項，或是在其中輸入絕對值。
強制寬高等比例：勾選「縮放圓角」核取框，以確保圓角半徑會等比例地隨著物件的變形增加或減少。

橢圓

寬度/高度: 指定橢圓的寬度和高度。如果寬度與高度相等，則橢圓會成為圓形。
橢圓角度：指定橢圓置於畫布上的角度。
圓形圖開始/圓形圖結束角度：使用圓形圖 Widget (位於新繪製的橢圓形右側) 以圓形圖的方式呈現形狀。
強制圓形圖角度：使用「變形」面板修改圓形圖開始與圓形圖結束角度的值時，指定是否必須保持兩者的差異。
反轉圓形圖：指定圓形圖開始與圓形圖結束角度必須調換的時機。使用此屬性以產生「切片」繪圖。

多邊形

多邊形邊數: 指定多邊形要擁有的邊數。
- 您可以使用螢幕上的 Widget ，將邊數設為 3 到 11 之間。
- 使用滑桿在 3 到 20 之間修改邊數值。
- 如果您想要在 3 到 1000 之間修改邊數值，請自行手動輸入數值。
多邊形角度：指定將繪製或置入之多邊形相對於畫布上的角度。
圓角類型：指定您想使用於多邊形的圓角類型 (圓角、反轉圓角或凹槽)。
多邊形半徑: 指定精準繪製多邊形的半徑。使用螢幕上的 Widget 以修改半徑。
多邊形邊長：指定多邊形各邊的長度。
圓角半徑：指定多邊形的圓角半徑。
使邊長相等：修改多邊形時，如果即時形狀比例不對或不對稱，請使用「使邊長相等」按鈕讓多邊形的邊長維持等長。

線段

線條長度：指定繪製的線條長度。
線條角度：指定繪製線條相對於畫布的角度。

隱藏邊界方框和控制 Widget

使用「形狀」工具時，您可以選擇隱藏或顯示邊界方框。執行下列任一項作業：

若要在兩個選項之間切換，請按 (Windows) Shift+Ctrl+B 鍵或 (macOS) Shift+Cmd+B 鍵。
選擇「檢視 > 隱藏邊界方框」或「檢視 > 顯示邊界方框」。

您也可以選取任何即時形狀繪圖工具，並按一下「控制」面板的「隱藏/顯示形狀 Widget」按鈕 ()，即可選擇隱藏或顯示螢幕上的控制 Widget。

您可以啟用「即時繪圖和編輯 」功能，在處理物件時強化物件的即時外觀。若要啟用此功能：

[Windows] 選擇「編輯 > 偏好設定 > 效能 > 即時繪圖和編輯」。

[macOS] 選擇「Illustrator> 偏好設定 > 效能 > 即時繪圖和編輯」。

選取即時形狀

圖層面板

在「圖層」面板中，即時形狀會顯示為不同的物件類型。例如，當您繪製即時矩形時，「圖層」面板中的圖層名稱為 <矩形>。這有助於您在選取及修改時，辨識可用的即時形狀。

選取選單

若要選取文件中所有可用的即時形狀，請選擇「選取 > 相同 > 形狀」。

轉換形狀

將路徑轉換為即時形狀

當您開啟以舊版 Illustrator 儲存的文件時，該文件中的矩形不會自動變成可編輯的即時形狀。若要將路徑轉換為即時形狀，請選取該路徑，然後按一下「物件 > 形狀 > 轉換為形狀」。

將即時形狀轉換為路徑

若要將即時形狀轉換為路徑，請選取該即時形狀，然後按一下「物件 > 形狀 > 展開形狀」。
