使用功能强大的“形状”工具可以快速绘制矢量形状。大部分形状为实时形状,这意味着,您可以使用形状上的控件构件或“转换”面板中的可用控件来动态调整形状,而无需切换工具。

实时形状

创建和修改实时形状

  1. 可使用以下任一工具绘制实时形状:

    • 矩形工具 ()
    • 圆角矩形工具 ()
    • 椭圆工具 ()
    • 多边形工具 ()
    • Shaper 工具 ()
    • 直线段工具 ()

    注意:

    • 要在选择对象时查看定界框,请确保将设置设定为显示定界框(视图 > 显示定界框)。
    • 要在选择形状时显示屏幕上的控件构件,请选择任意实时形状绘制工具,然后确保在“控制”面板中设置显示形状构件 ()。

  2. 可使用形状上的以下控件构件修改实时形状:

    缩放实时形状 旋转实时形状

    要缩放实时形状,请拖动八个定界框手柄中的任意一个手柄。

    要旋转形状,请从一个角上移动光标,直至看到“旋转”图标 (),然后进行拖动。

    移动实时形状 创建饼图形状

    要移动实时形状,请使用中心点构件将实时形状拖动至所需的区域。

    若需要椭圆,请拖动一个饼图构件来创建饼图形状。

    在多边形中添加或删除边。 更改实时形状的圆角半径

    要更改多边形的边数,请拖动它的边构件。

    拖动任意圆角构件以更改实时形状的圆角半径。

    注意:

    • 将圆角构件拖动至最大的限值时,圆角预览会显示为红色。
    • 要在圆角、反向圆角和倒角等圆角样式之间循环,请按住 Alt 并单击 (Windows) 圆角构件或按住 Option 并单击 (macOS) 圆角构件,或者按向上箭头键和向下箭头键,同时拖动构件。
    • 要访问“圆角”菜单以自定义外观和圆角属性,请使用直接选择工具双击相应构件。有关详细信息,请参阅使用实时转角
    • 要编辑单个圆角,请使用直接选择工具,然后单击圆角的锚点以进行修改。

  3. 您可以使用“控制”面板、“属性”面板或“转换”面板(窗口 > 转换)来修改形状。有关详细信息,请参阅实时形状属性

    注意:

    • 您可以通过双击任意圆角构件,打开“转换”面板。
    • 要指定在创建实时形状时是否显示“转换”面板,请使用“转换”面板菜单中的创建形状时显示选项。
    • 无论选择了哪种工具,当相同类型的形状处于选定状态时,编辑“变换”面板中的属性都将修改选定的图稿。

指定实时形状选项

要查看或编辑实时形状的属性,请执行以下操作之一:

  • 双击任意圆角构件或选择窗口 > 转换,以打开“转换”面板。
  • 在“属性”面板(窗口 > 属性)的“转换”部分,单击“更多选项”() 按钮。

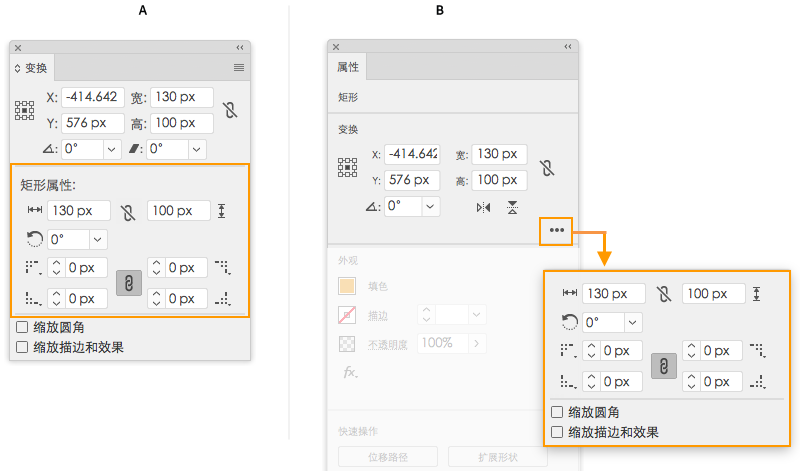

指定实时形状选项
指定实时形状选项

A. “转换”面板 B. “属性”面板

矩形/圆角矩形

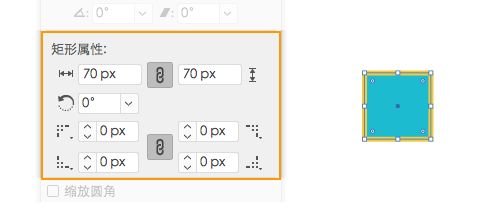

实时形状属性 | 矩形和圆角矩形
  • 宽度/高度:指定矩形的高度或宽度。保留圆角,不更改半径。
  • 矩形角度:使用缩放/旋转构件旋转矩形。
  • 边角类型:指定矩形任意边角的边角类型。
  • 圆角半径:对于矩形的每个边角,使用步进控件或在“变换”面板中键入一个绝对值。
  • 约束宽度和高度比例:使用“缩放圆角”复选框来确保圆角半径的增加或减少与对象的变换成正比。

椭圆

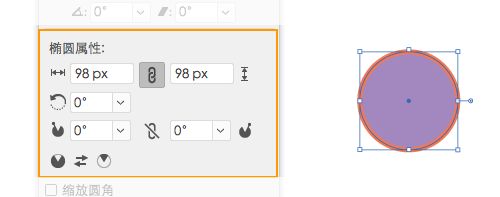

实时形状属性 | 椭圆
  • 宽度/高度:指定椭圆的宽度和高度。当两者相等时,椭圆即为圆形。
  • 椭圆角度:指定所放置的椭圆相对于画布的角度。
  • 饼图起点/饼图终点角度:使用饼图构件(位于新绘制的椭圆形状的右侧)将形状以饼图图表的形式显示。
  • 约束饼图角度:在使用“变换”面板修改值时,指定是否必须保持饼图起点和饼图终点角度之间的差异。
  • 反转饼图:指定必须互换饼图起点和饼图终点角度。使用它可生成“切片”图形表示。

多边形

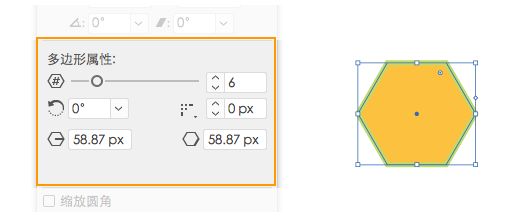

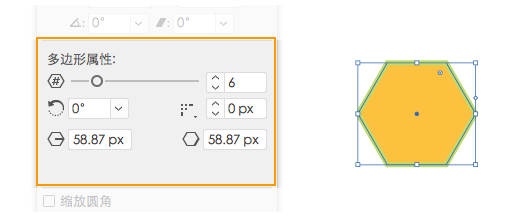

实时形状属性 | 多边形
  • 多边形边数计算:指定多边形将拥有的边数。
    • 使用屏幕上的构件 ,可在 3 到 11 之间的范围内更改此值。
    • 使用滑块可在 3 到 20 之间的范围内修改此值。
    • 如果您需要一个介于 3 到 1000 之间的值,请手动输入该值。
  • 多边形角度:指定将要绘制或置入的多边形相对于画布的角度。
  • 边角类型:指定多边形所需要的边角类型(圆角、反向圆角或倒角)
  • 多边形半径:指定所绘制的多边形的精确半径。使用屏幕上的构件修改半径。
  • 多边形边长度:指定多边形每一边的长度。
  • 圆角半径:指定多边形各个圆角的半径。
  • 使边长相等:修改多边形时,如果“实时形状”比例失调或者失去对称性,则可以使用“使边长相等”按钮平衡多边形的边长。

直线

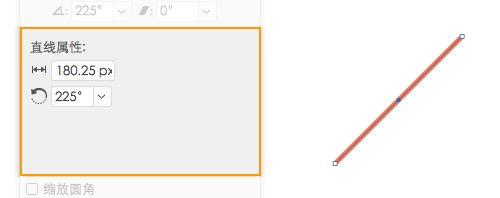

实时形状属性 | 直线
  • 直线长度:指定所绘制的直线的长度。
  • 直线角度:指定所绘制的直线相对于画布的角度。

隐藏定界框和控件构件

使用“形状”工具时,您可以选择隐藏或显示定界框。执行下列操作之一:

  • 要在两个选项之间切换,请按 Shift+Ctrl+B (Windows) 或 Shift+Cmd+B (macOS)。
  • 选择视图 > 隐藏定界框,或视图 > 显示定界框

您还可以通过以下方法选择隐藏或显示屏幕上的控件构件:选择任意实时形状绘制工具,然后在“控制”面板中单击隐藏/显示形状构件按钮 ()。

选择实时形状

图层面板

图层面板中,实时形状显示为不同的对象类型。例如,当您绘制一个“实时矩形”时,“图层”面板中的图层被命名为<“矩形”>。这有助于识别可用的实时形状,以便进行选择和修改。

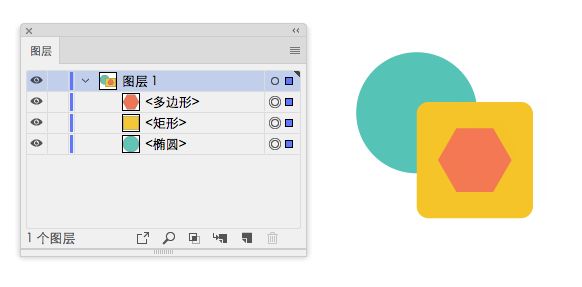

在“图层”面板中,实时矩形和椭圆分别显示为 <Rectangle> 和 <Ellipse>
示例:在“图层”面板中,实时矩形和椭圆分别显示为 <Rectangle> 和 <Ellipse>同样,其他实时形状在“图层”面板中也有相应的标记。

“选择”菜单

要选择文档中的所有可用实时形状,请选择选择 > 相同项 > 形状

转换形状

将路径转换为实时形状

  • 当您打开在旧版 Illustrator 中存储的文档时,该文档中的形状不会自动转换为可编辑的实时形状。要将路径转换为实时形状,请选择该路径,然后单击对象 > 形状 > 转换为形状

将实时形状转换为路径

  • 要将实时形状转换为路径,请选择该实时形状,然后单击对象 > 形状 > 扩展形状
