Ausrichten, Anordnen und Verschieben von Objekten auf einem Pfad

Mit dem Werkzeug Objekte auf Pfad kannst du Objekte an einen gekrümmten oder geradlinigen Pfad anfügen und ausrichten und sie dann einfach neu anordnen und verschieben, ohne dass die Ausrichtung verloren geht.

In diesem Video siehst du ein Beispiel für das Werkzeug Objekte auf Pfad in Aktion.

Adobe Illustrator deeplink

In der Anwendung ausprobieren
Erlerne anhand einer Beispieldatei, wie du das Werkzeug Objekte auf Pfad in wenigen einfachen Schritten verwenden kannst.

Anfügen und Ausrichten von Objekten an einem Pfad

  1. Wähle das Auswahl-Werkzeug   auf der Werkzeugleiste und dann die Objekte aus, die du anfügen möchtest.

  2. Wähle das Werkzeug Objekte auf Pfad   auf der Werkzeugleiste aus.

    Wenn das Werkzeug Objekte auf Pfad   nicht auf der Werkzeugleiste angezeigt wird, wähle Werkzeugleiste bearbeiten   aus und wähle dann das Werkzeug im Abschnitt Ändern aus.

  3. Wähle den Pfad aus. Die Objekte werden an den Pfad angefügt und ausgerichtet, wobei die Gruppe Objekte auf Pfad erstellt wird.

    Achte darauf, dass der Pfad unterstützt wird. Wenn du den Mauszeiger über einen unterstützten Pfad bewegst, wird dieser hervorgehoben und der Mauszeiger weist das Symbol für das Werkzeug Objekte auf Pfad   auf.

Hinweis:
  • Der Pfad kann offen oder geschlossen, gebogen oder geradlinig sein.
  • Du kannst eines der ausgewählten Objekte als Pfad verwenden.
  • Mit Ausnahme bestimmter Objekttypen wie Diagrammen und Gruppen für Objekte auf Pfad lassen sich die meisten Objekttypen zum Anfügen verwenden.
  • Du kannst das Werkzeug Objekte auf Pfad   auch über Objekt > Objekte auf Pfad > Anfügen und über das Kontextmenü aufrufen, wenn du mindestens zwei Objekte auswählst.
  • Im Gegensatz zum Werkzeug Pfadtext   bleibt der Pfad nach dem Anfügen von Objekten sichtbar.

Standardanordnung von Objekten auf einem Pfad

  • Reihenfolge: Die Reihenfolge der Objekte auf dem Pfad wird durch ihre Position auf der Arbeitsfläche bestimmt. Wenn du die Objekte auswählst, werden sie Spalte für Spalte von links nach rechts übernommen. In jeder Spalte werden die Objekte von oben nach unten ausgewählt. Dann werden sie ausgehend vom Ursprung entlang des Pfades platziert. Bei Grundformen, die mit Werkzeugen wie Rechteck   und Stern   erstellt werden, ist der Ursprung vorab festgelegt.
  • Anfügepunkt: Der Mittelpunkt jedes Objekts wird an der Kontur des Pfads angefügt, wobei die Konturstärke ignoriert wird.
  • Verteilung und Abstand: Das erste Objekt wird sowohl auf offenen als auch auf geschlossenen Pfaden am Ursprung des Pfades angefügt, während das letzte Objekt auf einem offenen Pfad am Endpunkt des Pfades angefügt wird. Die Objekte sind gleichmäßig verteilt, basierend auf dem Abstand zwischen ihren Anfügepunkten.
  • Ausrichtung der einzelnen Objekte relativ zum Pfad: Die Objekte werden vertikal oder horizontal an den Pfad angefügt, wobei ihr ursprünglicher Drehwinkel abgerundet wird. Infolgedessen zeigt der Abschnitt Objekte für „Objekte auf Pfad“ im Bedienfeld Eigenschaften für die Nettodrehung null an.

Ändern des Standardanfügepunkts und der Drehung

  1. Doppelklicke auf das Werkzeug Objekte auf Pfad   auf der Werkzeugleiste.

  2. Wähle im Fenster Optionen für das Werkzeug „Objekte auf Pfad“ einen der neun Punkte unter Angelpunkt aus, um den Anfügepunkt zu ändern.

  3. Passe den Drehwinkel in der Dropdown-Liste Drehen nach Bedarf an und wähle dann Speichern aus.

Die neuen Einstellungen gelten nur für die Objekte, die du in Zukunft an einen Pfad anfügst. Bereits angefügte Objekte bleiben unverändert.

Du kannst die ursprünglichen Einstellungen jederzeit wiederherstellen:

  1. Doppelklicke auf das Werkzeug Objekte auf Pfad   auf der Werkzeugleiste.

  2. Wähle Zurück und dann Speichern aus.

Ändern der Anordnung der Objekte nach dem Anfügen an einen Pfad

Sobald du Objekte an einen Pfad angefügt hast, kannst du sie drehen, ihre Anfügepunkte und Abstände ändern und sie entlang des Pfades verschieben. Diese Änderungen gelten für alle Objekte in der Gruppe und können nicht an einzelnen Objekten vorgenommen werden.

Du kannst die Objekte auch mischen, Objekte vom Pfad ablösen und weitere Objekte an den Pfad anfügen.

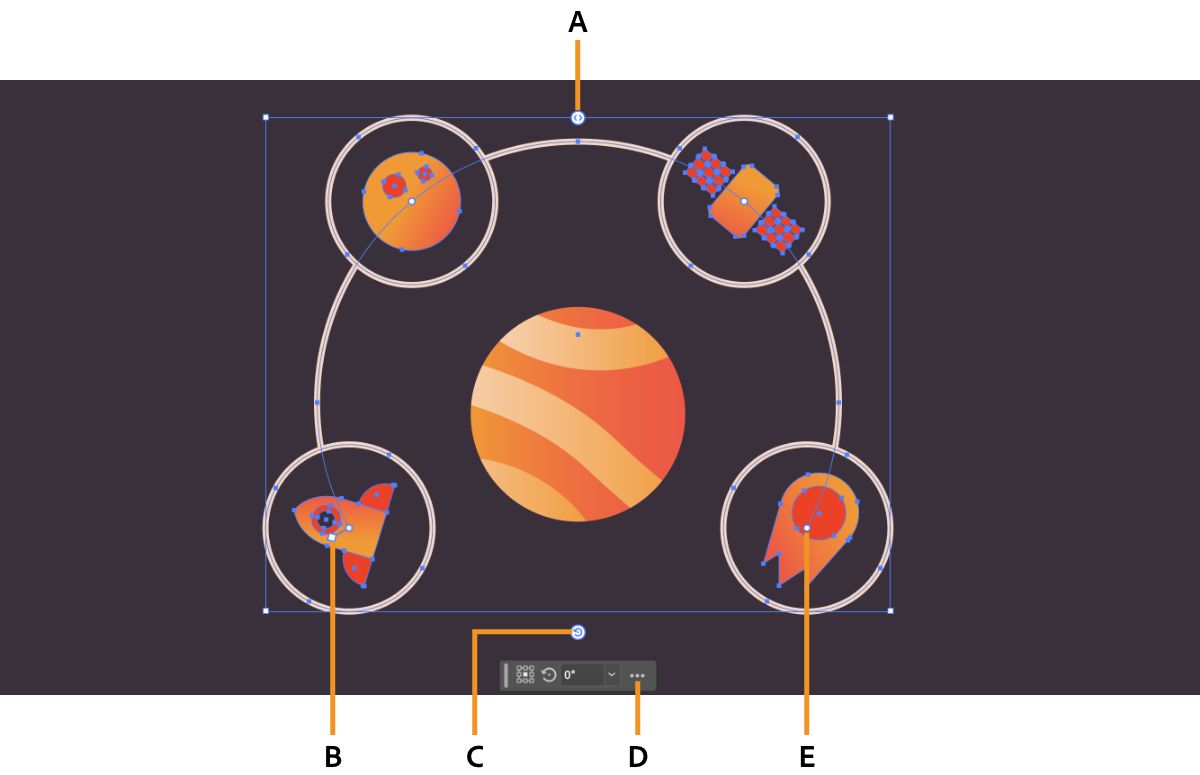

Eine Rakete, der Mond, ein Satellit und ein Komet, die sich auf einer Umlaufbahn um die Sonne befinden.
Ordne Objekte auf einem Pfad mit Widgets neu an, ohne dass die Ausrichtung verloren geht.

A. Das Widget „Abstand“ B. Das Widget „Alle verschieben“ C. Das Widget „Alle drehen“ D. Die kontextbezogene Taskleiste E. Das Widget „Auswählen/Verschieben“

Drehen der Objekte

  1. Wähle die Gruppe Objekte auf Pfad auf der Arbeitsfläche aus.

  2. Verwende das Widget Alle drehen  , um die Objekte zu drehen. Die Objekte werden um ihrem Anfügepunkt gedreht.

    Um die Objekte in 15-Grad-Schritten zu drehen, drücke die Umschalttaste, wenn du das Widget Alle drehen   verwendest.

  3. Für eine genaue Drehung gibst du den Winkel im Dropdown-Menü Drehen im Abschnitt Optionen für „Objekte auf Pfad“ des Bedienfelds Eigenschaften ein.

    Der Drehwinkel, der im Bedienfeld Eigenschaften angegeben wird, gibt an, wie stark ein Objekt relativ zu einer imaginären Linie gekippt wird, die am Anfügepunkt senkrecht zum Pfad verläuft.

Ändern des Anfügepunkts der Objekte

  1. Wähle die Gruppe Objekte auf Pfad auf der Arbeitsfläche aus.

  2. Im Abschnitt Optionen für „Objekte auf Pfad“ des Bedienfelds Eigenschaften wählst du einen der neun Punkte unter Angelpunkt aus, um den Anfügepunkt der Objekte zu ändern.

    Wenn du den Anfügepunkt änderst, werden die Objekte möglicherweise gedreht, ihr Drehwinkel bleibt jedoch gleich. Der Drehwinkel ändert sich nur, wenn du das Widget Alle drehen   oder das Dropdown-Menü Drehen verwendest.

Ändern der Abstände und der Verteilung der Objekte

  1. Wähle die Gruppe Objekte auf Pfad auf der Arbeitsfläche aus.

  2. Verwende das Widget Abstand   auf dem Begrenzungsrahmen, um die Abstände und die Verteilung der Objekte anzupassen:

    • Nur Widget „Abstand“: Das erste Objekt auf dem Pfad bleibt verankert und die anderen Objekte werden zu ihm hin oder von ihm weg verschoben.
    • Widget „Abstand“ mit Wahl- (macOS) oder Alt-Taste (Windows): Keines der Objekte ist verankert und die Objekte werden an beiden Enden zur Mitte des Pfades oder von der Mitte weg verschoben.

    Wenn du den Abstand anpasst, wird die Bemaßung neben dem Widget angezeigt, sodass du genaue Werte auswählen kannst.

Verschieben aller Objekte entlang des Pfades

  1. Wähle die Gruppe Objekte auf Pfad auf der Arbeitsfläche aus.

  2. Verwende das Widget Alle verschieben beim ersten Objekt, um alle Objekte entlang des Pfades zu verschieben.

    Du kannst Alle verschieben nur dann bei einem offenen Pfad verwenden, wenn die Verteilung der Objekte kürzer als die Länge des Pfades ist.

Mischen der Objekte

  1. Wähle die Gruppe Objekte auf Pfad auf der Arbeitsfläche aus.

  2. Bewege den Mauszeiger über den Anfügepunkt des Objekts, das du an eine andere Position verschieben möchtest. Das Widget Auswählen/Verschieben wird angezeigt.

  3. Ziehe das Widget in Richtung des anderen Objekts, dessen Position das ausgewählte Objekt einnehmen soll, und lasse es los. Sobald das ausgewählte Objekt an den Pfad angefügt wird, verschieben sich die Objekte vor oder hinter ihm auf dem Pfad nach oben oder unten.

Die Reihenfolge der Objekte auf dem Pfad ändert sich nicht, wenn du sie in der Gruppe Objekte auf Pfad im Bedienfeld Ebenen neu anordnest.

Ablösen eines Objekts vom Pfad

  1. Wähle die Gruppe Objekte auf Pfad auf der Arbeitsfläche aus.

  2. Bewege den Mauszeiger über den Anfügepunkt des Objekts und wähle das Widget Auswählen/Verschieben aus. Das Widget wird durchgehend blau angezeigt.

  3. Wähle Ablösen im Abschnitt Optionen für „Objekte auf Pfad“ des Bedienfelds Eigenschaften und verschiebe das abgelöste Objekt aus der Gruppe.

    Mit dem Widget Auswählen/Verschieben kannst du immer nur ein Objekt gleichzeitig ablösen. Um mehrere Objekte gemeinsam abzulösen, wähle sie bei gedrückter Umschalttaste im Bedienfeld Ebenen aus und verschiebe sie aus der Gruppe Objekte auf Pfad.

Automatische Anordnung von Objekten nach dem Ablösen eines Objekts

Wenn du ein Objekt vom Pfad ablöst, passiert Folgendes:

  • Objekte, die auf das abgelöste Objekt folgen, rücken in der Reihenfolge nach oben, werden aber möglicherweise nicht auf dem Pfad nach oben verschoben. Wenn das erste Objekt abgelöst wird, rückt das zweite Objekt auf dem Pfad nach oben und nimmt den Platz des vorherigen ersten Objekts ein.
  • Wenn du die Standardabstände/‑verteilung nicht geändert hast, bleibt die Standardverteilung erhalten, die Abstände werden jedoch geändert. Solange auf einem offenen Pfad zwei Objekte verbleiben, sind der Anfangs- und der Endpunkt des Pfades immer besetzt.
  • Wenn du die Standardabstände/‑verteilung geändert hast, bleiben die neuen Abstände erhalten, die Verteilung ändert sich jedoch.

Anfügen weiterer Objekte an den Pfad

Ziehe die Objekte im Bedienfeld Ebenen in die Gruppe Objekte auf Pfad. Diese werden automatisch an das Ende des Pfades auf der Arbeitsfläche angefügt. Um Objekte im Isolationsmodus an den Pfad anzufügen, gehst du wie folgt vor:

  1. Kopiere die Objekte, die du anfügen möchtest.

  2. Doppelklicke auf die Gruppe Objekte auf Pfad auf der Arbeitsfläche, um den Isolationsmodus zu aktivieren, und füge sie dann ein. Die Objekte werden automatisch am Ende des Pfades angefügt.

    Hinweis:

    Wenn du Objekte im Isolationsmodus erstellst, werden sie automatisch an das Ende des Pfades angefügt.

Erstellen einer Kopie eines angefügten Objekts

  1. Wähle im Bedienfeld Ebenen das Objekt in der Gruppe Objekte auf Pfad aus.

  2. Drücke auf der Arbeitsfläche Wahl (macOS) oder Alt (Windows) und ziehe das Objekt, um eine Kopie zu erstellen. Die Kopie wird automatisch an das Ende des Pfades angefügt.

    Hinweis:

    Eine Kopie, die mit Strg/Befehl + C und Strg/Befehl + V erstellt wurde, wird nur im Isolationsmodus automatisch an den Pfad angehängt.

Ändern des Pfades und der Objekte

Du kannst die Objekte und den Pfad ändern, indem du sie im Bedienfeld Ebenen oder im Isolationsmodus auswählst:

  • Einige Werkzeuge wie Formerstellung  , Angleichen   und Interaktiv malen   funktionieren nur im Isolationsmodus.
  • Einige Werkzeuge wie Perspektivenraster   und Perspektivenauswahl   werden nicht unterstützt.
  • Einige Werkzeuge wie Radiergummi  , Pfad-Radiergummi  , Schere   und Messer   funktionieren, jedoch wird die Gruppe Objekte auf Pfad automatisch in eine Standardgruppe umgewandelt.

Wenn du den Pfad änderst, werden die Objekte entsprechend der neuen Pfadform neu ausgerichtet und angeordnet.

Umwandeln der Gruppe „Objekte auf Pfad“

Verwende Umwandeln, um die Gruppe Objekte auf Pfad in eine Standardgruppe umzuwandeln:

  1. Wähle die Gruppe Objekte auf Pfad auf der Arbeitsfläche aus.

  2. Wähle Objekt > Objekte auf Pfad > Umwandeln aus.
