Mesure des objets 3D dans un document PDF

Apprenez à utiliser l’outil Mesures 3D pour mesurer des modèles 3D dans des fichiers PDF en créant des mesures entre des points ou des bords.

Avant de commencer

Nous déployons actuellement une nouvelle expérience produit plus intuitive. Si l’écran présenté ici ne correspond pas à l’interface de votre produit, sélectionnez aide pour votre expérience actuelle.

Dans la nouvelle expérience, les outils apparaissent sur le côté gauche de l’écran.

Mesure d’un objet 3D

L’outil Mesures 3D prend en charge quatre types de mesure : la distance perpendiculaire entre deux arêtes droites, la distance linéaire entre deux points, le rayon d’arêtes circulaires et l’angle formé par deux arêtes (ou trois points).

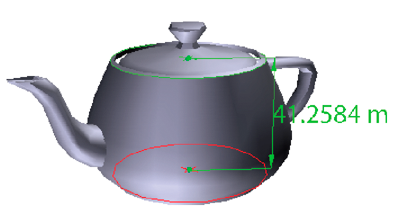

Affichage de la mesure 3D
Affichage de la mesure 3D

  1. Pour commencer à mesurer un modèle 3D dans un PDF, vous devez sélectionner le modèle 3D afin d’effectuer son rendu pour les outils.

  2. Accédez à la barre d’outils 3D en cliquant avec le bouton droit sur l’objet 3D et en sélectionnant Afficher la barre d’outils. Si la barre d’outils 3D présente les outils consolidés, sélectionnez l’outil Mesures 3D dans le menu déroulant situé à côté de l’outil de navigation.

  3. Sélectionnez l’icône Mesures 3D de la barre d’outils 3D. Cela permettra d’activer Accrochage activé et types de mesure.

  4. Sélectionnez les options de votre choix dans la barre d’outils Accrochage activé et types de mesure.

  5. Cliquez sur l’arrière-plan du modèle avec le bouton droit de la souris, puis modifiez les options le cas échéant. Laissez la palette de l’outil Mesures 3D ouverte.

  6. Mesurez le modèle 3D :
    • Pour mesurer la distance entre deux positions sur un modèle 3D, sélectionnez le point de départ, puis déplacez le pointeur vers un autre endroit ou une arête.
    • Pour mesurer la circonférence d’une forme ronde, placez le pointeur sur l’arête de la forme jusqu’à ce qu’un cercle apparaisse, puis cliquez une fois.
    • Pour créer et appliquer une annotation à la mesure, cliquez sur l’arrière-plan de l’objet avec le bouton droit de la souris et choisissez Modifier le libellé de l’annotation. Saisissez un libellé de marquage, puis mesurez le modèle 3D comme décrit précédemment. Cliquez une fois pour définir le point d’entrée, puis cliquez à nouveau pour définir l’emplacement de la mesure et du libellé.
    • Pour enregistrer une mesure sous forme de commentaire, activez l’outil Main, cliquez sur la mesure avec le bouton droit de la souris et sélectionnez Convertir en commentaire.
    • Pour arrêter une mesure, cliquez avec le bouton droit de la souris sur le modèle 3D et sélectionnez Annuler la mesure.
    • Pour supprimer une annotation de mesure, sélectionnez-la avec l’outil Mesures 3D et appuyez sur la touche Suppr.
    Remarque :

    pour savoir comment utiliser les outils Rotation, Panoramique, Zoom et Accrochage tout en effectuant des mesures, cliquez avec le bouton droit de la souris sur le modèle et sélectionnez Conseils de navigation dans les mesures 3D.

Options Accrochage activé dans la palette Mesures 3D

Accrochage 3D aux points d’extrémité d’arête

Effectue un accrochage sur toute l’arête.

Accrochage 3D aux arêtes linéaires

Effectue un accrochage sur un segment de ligne droite d’une arête.

Accrochage 3D aux arêtes radiales

Effectue un accrochage à une circonférence.

Accrochage 3D aux silhouettes

Effectue un accrochage sur l’arête apparente d’une pièce, le côté d’un cylindre par exemple.

Accrochage 3D aux facettes planaires

Effectue un accrochage sur le plan géométrique créant une face de la pièce.

Options Types de mesures dans la palette Mesures 3D

Mesure point à point 3D



Mesure la distance entre deux positions sur le modèle 3D. Cliquez pour définir un point de départ, puis cliquez à un autre emplacement pour définir un point d’arrivée ou une arête.

Dimension perpendiculaire 3D


Mesure la distance entre deux arêtes prises à angle droit pour l’arête de départ.

Dimension radiale 3D



Mesure le rayon à l’emplacement sur lequel vous avez cliqué.

Mesure d’angle 3D


Mesure l’angle entre deux arêtes.

Options des annotations et des unités

Pour utiliser les outils de mesure Unités et Annotation, sélectionnez l’outil Mesures 3D, puis cliquez avec le bouton droit de la souris sur le modèle 3D. Choisissez ensuite Préférences pour accéder à :

Définir les unités du modèle

Sélectionnez cette option pour modifier les unités de mesure.

Activer l’affichage des coordonnées

Affiche ou masque les coordonnées du pointeur de la souris dans la fenêtre d’infos sur les mesures.

Modifier le libellé de l’annotation

Tapez le texte devant accompagner la mesure et qui s’affichera dans la zone du modèle 3D et dans le panneau des commentaires. (Option non disponible si la case Annotation de mesure n’est pas cochée.)

Désactiver les annotations de mesure

Sélectionnez cette option lorsque vous souhaitez effectuer des mesures dans le modèle sans les ajouter au document. Les mesures sont uniquement visibles pendant l’opération de mesure. Si vous effectuez une autre mesure ou changez d’outils, l’annotation disparaît.

Ne pas accrocher au contenu 3D

Désactive la fonction d’accrochage du point d’insertion à une cible probable. Sélectionnez cette option pour améliorer les performances de l’application lorsque vous travaillez sur un modèle volumineux. Réactivez l’option Accrocher au contenu 3D pour garantir la précision des mesures réalisées sur des objets 3D.

Conseils de navigation dans les mesures 3D

Ouvre une boîte de dialogue répertoriant les raccourcis clavier de navigation. Ces raccourcis peuvent vous être utiles lors de la prise de mesures.

Préférences

Ouvre le panneau Mesures 3D de la boîte de dialogue des préférences.

Afficher/masquer la fenêtre d’infos sur les mesures

La fenêtre d’infos sur les mesures affiche les paramètres d’unités et d’annotation du modèle. Sélectionnez cette option pour retirer la fenêtre d’infos de la fenêtre du modèle.

Afficher/masquer la barre d’outils Mesures

Affiche/masque la palette de l’outil Mesures 3D.

Préférences de mesure

Les préférences de Mesures 3D déterminent le mode de mesure des données 3D. Pour accéder à ces options, appuyez sur Commande + K pour ouvrir Préférences, puis accédez à l’onglet Mesures 3D.

Remarque :

dans Adobe Acrobat Reader, ces préférences s’appliquent aux fichiers PDF dans laquelle la fonction de commentaire est activée.

Utiliser l’échelle et les unités du document (le cas échéant)

Affiche les mesures en fonction des unités du modèle (le cas échéant), générées à partir du modèle 3D initial. Désactivez cette option pour définir manuellement les unités de mesure. Vous pouvez la modifier via la palette de l’outil Mesures 3D.

Utiliser l’unité d’affichage par défaut

Utilise les unités de mesure spécifiées ici plutôt que celles appliquées au modèle 3D.

Chiffres significatifs à afficher

Permet de spécifier le nombre maximal de chiffres dans le nombre de mesure.

Couleur du trait de Mesures 3D

Indique la couleur du trait visible lorsque vous cliquez ou faites glisser la souris pour mesurer un objet.

Mesure de la taille après informations

Définit la taille du texte pour l’affichage des mesures.

Mesures d’angle affichées dans

Indique les unités en degrés ou en radians.

Mesures circulaires affichées comme

Indique si le diamètre ou le rayon est mesuré pour des pièces circulaires.

Afficher le cercle des mesures radiales

Affiche la circonférence associée à la mesure radiale.

Paramètres d’accrochage 3D

Active le mode d’accrochage et indique l’emplacement d’accrochage des éléments suivants : points, arcs, arêtes ou arêtes de silhouette. L’option Sensibilité indique la distance à laquelle le pointeur doit se trouver par rapport à l’élément d’accrochage. Pour l’option Couleur du conseil d’accrochage, indiquez la couleur de la ligne d’accrochage visible lorsque le pointeur est placé sur l’objet 3D.
