Grafika tökéletes igazítása a képpontrácshoz...

Az Illustrator CC 2017 verzióban jelent meg

Az Illustrator segítségével képpont-tökéletes grafikát készíthet, amely a képernyőkön élesen és tisztán jelenik meg különböző vonalszélesség és igazítási lehetőségek mellett. Egy meglévő objektumot a képpontrácshoz igazíthat egyetlen kattintással, vagy egy új objektumot jobbra igazíthat rajzolás közben. Megőrizhető a képpontrácshoz igazítás is az objektumok átalakítása közben, a grafika torzulása nélkül. A képpontrácshoz igazítás objektumokkal ugyanúgy működik, mint egyedi görbeszegmensekkel, amelyek alkotják őket.

Egy objektum a képpontráccsal igazítás előtt és után

A. Az objektum nincs a képpontrácshoz igazítva B. Az objektum igazodik a képpontrácshoz

Meglévő objektum igazítása a képpontrácshoz

Kiválaszthatja egy meglévő grafika objektumait vagy objektumszegmenseit, és a képpontrácshoz igazíthatja őket. Ez a funkció különösen hasznos, ha egy másik dokumentumból nem képpontrácshoz igazított objektumokat hoz át másolás és beillesztés segítségével.

  1. A Kijelölő eszköz használatával, jelöljön ki egy képpontrácshoz igazítandó objektumot.

    Azt is megteheti, hogy az objektum bizonyos szegmenseit képponthoz igazítja. Ehhez a Közvetlen kijelölő eszközzel jelölje ki az objektum vízszintes vagy függőleges szegmenseit.

  2. Ahhoz, hogy egy meglévő objektum képpont-tökéletes legyen, tegye a következők egyikét:

    • Kattintson a Kijelölt grafika képpontrácshoz igazítása () ikonra a vezérlőpulton.
    • Válassza az Objektum > Legyen képpont-tökéletes lehetőséget.
    • Az objektumra jobb egérkattintás után válassza a Legyen képpont-tökéletes elemet a helyi menüből.

Megjegyzés:

Az objektum egészének képponthoz igazítása mellett lehetőség van egyes szegmensek igazítására is. Ehhez a Közvetlen kijelölő eszközzel () jelölje ki az objektum vízszintes vagy függőleges szegmenseit. Ezután a képpont-igazítási lehetőséget ugyanúgy használhatja, ahogy egy objektum esetében.

Szempontok

  • A függőleges és vízszintes vonalszakaszokat nem tartalmazó objektumok nem módosulnak és nem igazodnak a képpontokhoz.

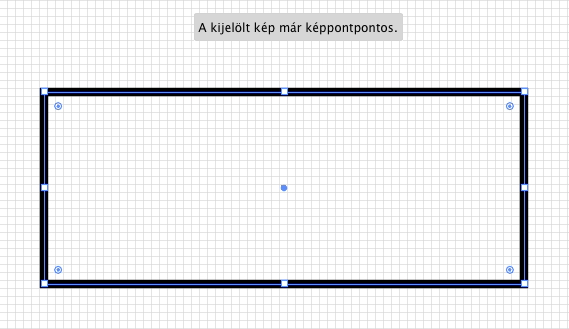

  • Ha a kijelölt objektum már képponthoz igazított, az Illustrator a következő üzenetű figyelmeztetést adja:

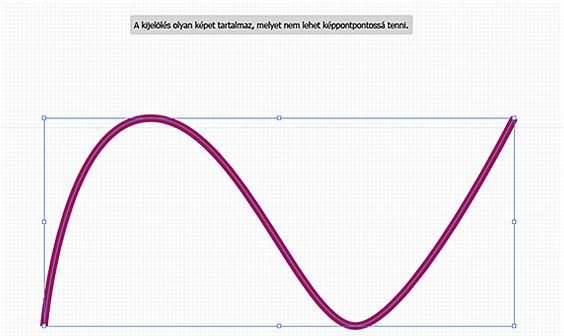

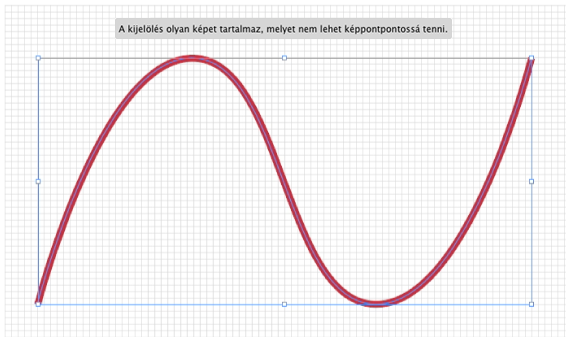

  • Az Illustrator figyelmezteti, ha a kijelölésben a grafika nem képpont-igazított. Például az alábbi illusztrációban a kijelölt grafika nem tartalmaz függőleges vagy vízszintes szakaszokat.

Új/átalakított objektumok igazítása a képpontrácshoz

Az élek és görbék precíz elhelyezése érdekében objektumok létrehozása vagy átalakítása közben biztosíthatja, hogy a képpontrácshoz igazodjanak. Ez a lehetőség alapértelmezésben engedélyezett a Web és mobil dokumentumprofilokkal létrehozott dokumentumoknál.

  1. Tegye az alábbiak egyikét:

    • Kattintson a Grafika igazítása a képpontrácshoz létrehozás és átalakítás közben () ikonra a Vezérlőpulton.
    • Válassza a Nézet > Képponthoz igazítás elemet.
  2. Módosíthatja a Képponthoz igazítás beállításait a legördülő menüből (). Kattintson a nyíl ikonra, és válassza ki a kívánt beállításokat a Képpont-igazítás beállításai párbeszédpanelről.

    Képpont-igazítás beállításai párbeszédpanel

    Képponthoz igazítás rajzolás közben

    A legközelebbi képponthoz igazított görbék rajzolása, éles szegmensek létrehozásához.

    Képpontrácshoz igazított objektum rajzolása

    Képponthoz igazítás mozgatás közben

    A mozgatott objektumot a legközelebbi képponthoz igazítja. Választhat, hogy a mozgatott objektumot Görbékhez, Szegmensekhez vagy Szerkesztőpontokhoz igazítsa-e az alkalmazás.

    Tartson egy objektumot mozgatás közben képpontrácshoz igazítva

    Képponthoz igazítás méretezéskor

    Átméretezendő objektum éleinek igazítása a legközelebbi képponthoz.

    Tartson egy objektumot méretezés közben képpontrácshoz igazítva

  3. Kattintson az OK gombra.

Melléklet: képpontrács megjelenítése

  1. Az Illustrator programban válassza a Nézet > Képpont-előnézet lehetőséget.
  2. Vászon nagyítása 600%-ra vagy nagyobbra.

Megjegyzés:

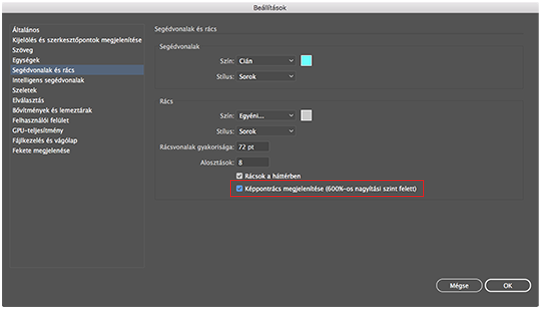

Beállíthatja, hogy a képpontrács ne látszódjon Képpont-előnézet módban még megnövelt nagyításnál sem. Ehhez az Illustrator programban a Beállítások > Segédvonalak és rácsok > Képpontrács mutatva (600% nagyítás felett) elem kijelölését szüntesse meg.

Képpontrács elrejtése
